Обратный клапан на вентиляцию: выбор, изготовление и монтаж

Чтобы предотвратить перемещение воздуха в неправильном направлении, применяют специальное устройство. Обратный клапан на вентиляцию устанавливают в принудительных и естественных системах. Его можно приобрести в магазине, либо создать собственными руками. Если необходимо, монтаж не сложно выполнить без посторонней помощи. Данная статья поможет решить обозначенные задачи быстро, правильно и недорого.

Содержание:

• Для чего нужен обратный клапан для вентиляции: проблемы и способы их устранения
• Устройство и принципы действия обратного клапана для вентиляции
• Разные виды обратных клапанов
  • Мембранная конструкция: просто и дешево
  • Эта «бабочка» не летает, но выполняет свои функции безупречно в любом положении
  • Особенности лепестковых клапанов
• Применение обратного клапана на кухне
• Правильная эксплуатация клапана в сантехнических узлах
• Вентиляционные устройства, оснащенные обратным клапаном
  • Конструкция вентилятора вытяжного с обратным клапаном
  • Вентиляционная решетка с обратным клапаном: демократичная стоимость – отличный результат
  • Принцип действия тройника с обратным клапаном
  • Преимущества обратного клапана на вытяжке
• Процесс создания обратного клапана своими руками
• Приобретение готового изделия без ошибок: обзор рынка
• Правильная установка обратного клапана на вентиляцию
• Выводы и дополнительные рекомендации
• Видео: вытяжка и обратный клапан , принцип работы и установка

Даже такой легкой преграды достаточно для предотвращения поступления воздуха в комнату из вентиляционного канала

Для чего нужен обратный клапан для вентиляции: проблемы и способы их устранения

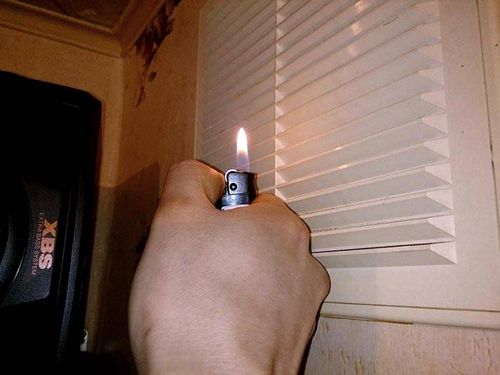

С помощью открытого пламени проверяют действительное состояние тяги. В данном случае – она отсутствует

Признаками нарушения нормальной работы системы являются посторонние запахи, проникающие из других помещений (квартир в многоэтажном доме). Проникновение холодного воздуха в зимний период нарушает комфорт, увеличивает затраты на обогрев. Вместе с обратным потоком в комнату проникают различные загрязнения из системы вентиляции. Некоторые из них способны причинить вред здоровью.

Понятно, что подобные недостатки лучше устранить. Но сначала надо разобраться с причинами их появления. Некоторые – можно устранить, чтобы улучшить функциональное состояние вентиляции.

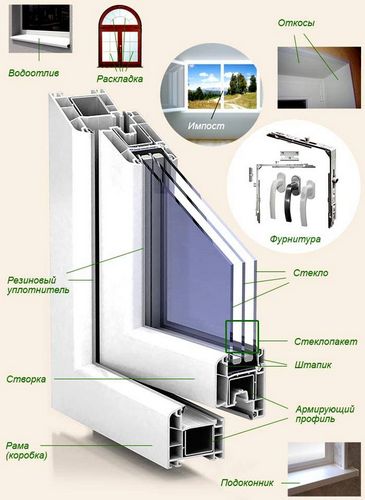

Конструкция современного окна

Иногда проблемы возникают после замены старых рам и установки стеклопакетов. Новые оконные блоки обеспечивают идеальную герметичность, полностью перекрывая доступ свежего воздуха в помещение.

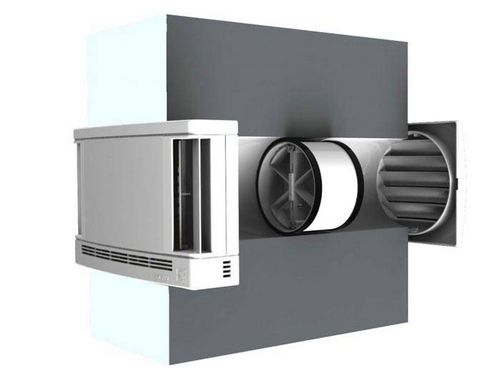

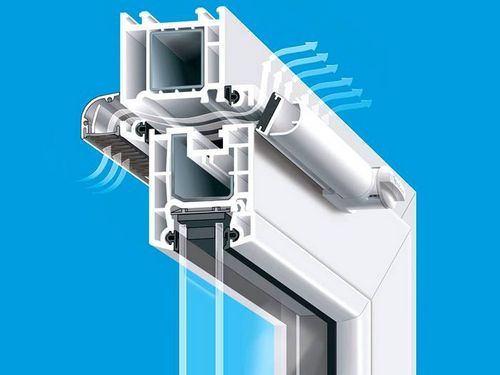

Для устранения недостатков конструкцию оснащают встроенным приточным клапаном

Специальный набор для монтажа в стене

Как правило, в этих изделиях устанавливают фильтры, которые со временем могут засориться. Регулярный осмотр и очистка помогут восстановить утраченную функциональность в полном объеме.

Изменение направления воздушного потока может произойти при подключении нескольких точек забора к одному каналу. Аналогичные проявления не исключены при сильном ветре, в морозную погоду. Особенно сложно и даже невозможно повлиять на действия соседей в многоквартирном доме. Претензии к ним можно предъявить только при полной блокировке воздуховода. Если же поступают запахи с чужой кухни, где работает мощная вытяжка, проблему придется решать самостоятельно.

Статья по теме:

Приточный клапан в стену. В нашем обзор вы узнаете для чего нужен клапан, принцип его работы, устройство, достоинства и недостатки, обзор готовых моделей, самостоятельное изготовление, особенности монтажа воздуховода.

Устройство и принципы действия обратного клапана для вентиляции

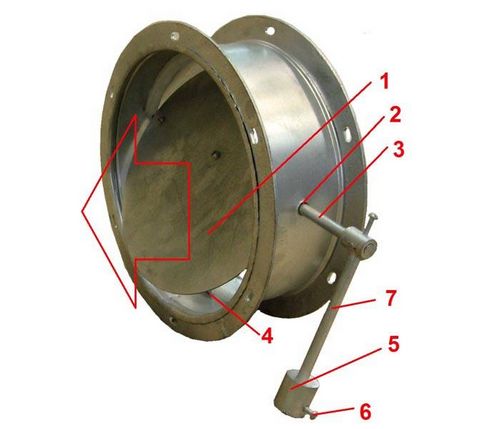

Стандартное изделие для монтажа в каналах с круглым сечением

Этот промышленный клапан воздушный для вентиляции функционирует следующим образом:

• При продвижении воздуха в направлении, обозначенном стрелкой, приоткрывается заслонка (1).
• Она закреплена на металлической оси (3), установленной в отверстиях корпуса (2).
• Под действием силы, которую создает груз (5), диск возвращается в исходное положение. С помощью винта (6) эту деталь можно расположить в нужном месте вспомогательной штанги (7) для изменения чувствительности устройства.
• В нижнем положении диск опирается на фиксатор (4).

На примере этого обратного клапана вентиляции можно отметить отдельные недостатки, чтобы точнее сформулировать требования к параметрам качественного оборудования:

• Здесь есть регулировочный механизм. Но он не предназначен для установки в бытовых вентиляционных каналах, скрытых внутри строительных конструкций.
• В узле крепления центральной оси нет подшипников. Не исключено, что в процессе эксплуатации этого вентиляционного обратного клапанапоявятся посторонние шумы. Их сложно будет устранить с помощью смазки даже при регулярном выполнении соответствующей процедуры
• Тут нет никаких уплотнителей, поэтому не получится полностью перекрыть поток воздуха в обратном направлении. Если не оставить технологические щели, повысится риск заклинивания заслонки.

Это изделие сделано из листовой стали, что повышает прочность (не нужную в данном случае), увеличивает вес. Обычная окраска не соответствует современным требованиям к хорошей защите от коррозии. Перечисленные факты надо учитывать при создании конструкции собственными руками, в ходе выбора подходящей модели в торговой сети.

Разные виды обратных клапанов

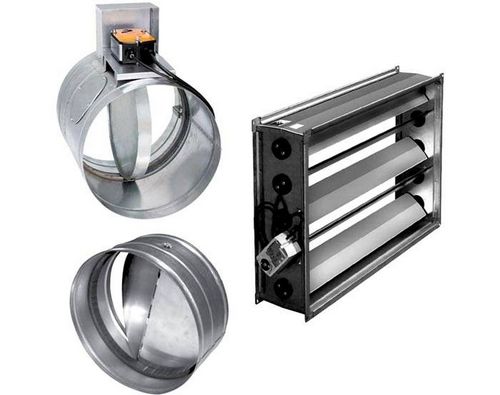

Устройства с механическими и электрическими приводами

В этом клапане по контуру установлен нагревательный элемент. Он обеспечивает сохранение работоспособности в условиях повышенной влажности, низкой температуры

В настоящей статье рамки исследования ограничены бытовыми моделями. Эти изделия не надо подключать к источникам электропитания. Их монтаж не вызовет затруднений у рядового пользователя.

Мембранная конструкция: просто и дешево

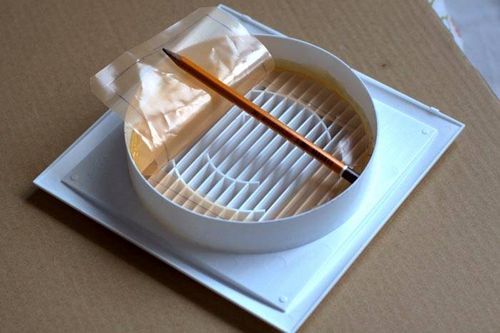

Самодельное устройство, блокирующее перемещение воздуха в одном направлении

Принцип действия мембранного обратного клапана не сложно понять, изучив это фото. Здесь рабочее отверстие закрыто гибкой полимерной пленкой, плотно прилегающей к основе при соответствующем направлении потока. Выбирают гибкий, но достаточно прочный материал. Подобрав правильно жесткость, можно установить необходимый уровень чувствительности. Такой накладкой можно оснастить действующую систему (вентилятор, решетку). Здесь отсутствуют механические части и сложные механизмы, что подразумевает надежность и долговечность.

Эта «бабочка» не летает, но выполняет свои функции безупречно в любом положении

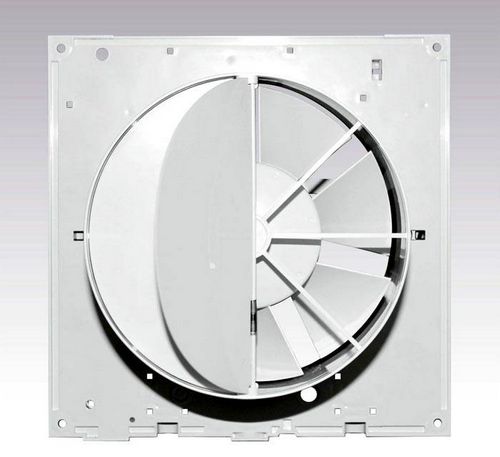

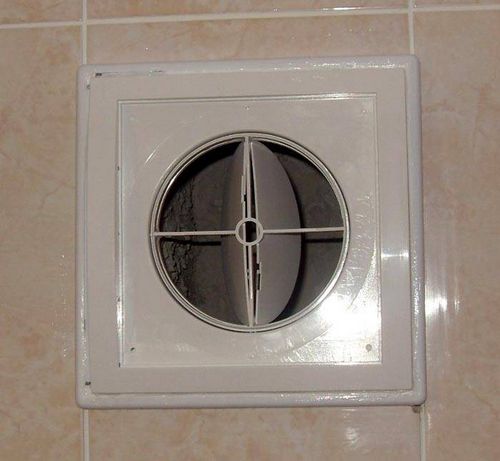

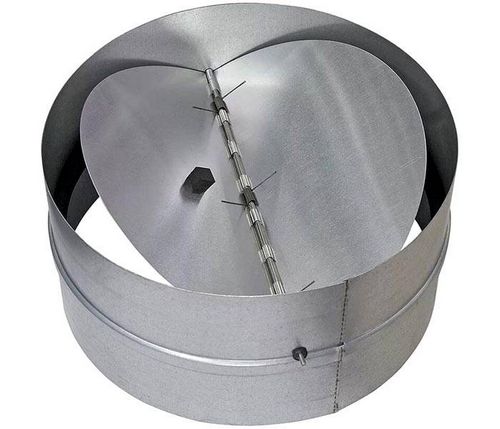

Фото серийного обратного клапана «бабочка»

Здесь основные функции выполняют лепестки, закрепленные на центральной оси. Они прижаты пружинами, поэтому для открытия канала требуется значительное усилие. Такие изделия устанавливают в системах принудительной вентиляции. Некоторые модели оснащают специальными устройствами для регулировки пружин (увеличения/уменьшения сил действия).

Данная модификация изготовлена из оцинкованной стали. Она устойчива к процессам коррозии, весит немного. На поверхности одной пластины закреплен мягкий демпфер, который предотвращает сильные удары и шумы.

Секторный аналог из пластика, установленный за крыльчаткой электровентилятора

Особенности лепестковых клапанов

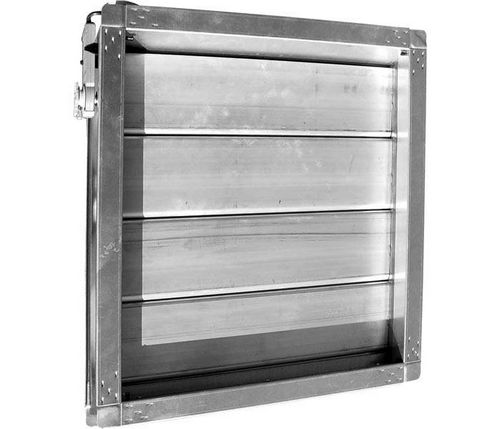

Тут заслонка опускается вниз без специальных пружин и внешних грузов

Простая конструкция клапана обратного лепесткового для вентиляции – одно из основных преимуществ изделий этой категории. Створка опускается вниз под действием силы тяжести. Ее сравнительно небольшой вес не создает большого сопротивления потоку воздуха, поэтому допустима установка в системах естественной вентиляции.

К сведению! Следует отметить необходимость монтажа этой модели только в горизонтальном канале. Для вертикальных линий применяют изделия с пружинами (противовесами), которые обеспечивают принудительное возвращение заслонки в исходное состояние.

Применение обратного клапана на кухне

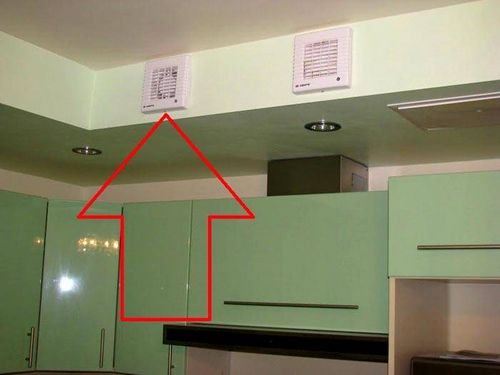

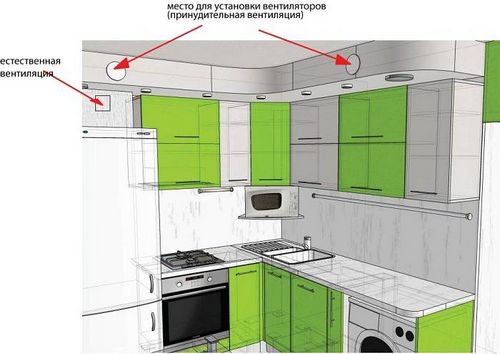

Принцип действия устройства

При такой установке вытяжки для кухни с обратным клапаном вентиляция функционирует непрерывно. Если включить нужную скорость вентилятора, скорость удаления загрязнений будет увеличена. Разумеется, надо не забывать о создании достаточного притока свежего воздуха.

К сведению! Для повышения эффективности системы длину канала уменьшают, делают выход на улицу непосредственно в стене помещения. В этом случае его оснащают дополнительным клапаном, который блокирует поступление воздуха снаружи по такому пути.

Вентиляцию с обратным клапаном на кухне можно дополнить вытяжкой, которая работает на общий объем помещения

Важно! При выборе подходящего изделия следует обратить внимание на легко очищающиеся, стойкие к жирам и другим специфическим загрязнениям модели.

Правильная эксплуатация клапана в сантехнических узлах

Для установки в эти помещения применяют конструкции, устойчивые к повышенной влажности. Надо не забывать, что для удаления кальциевых и других стойких образований используют сильнодействующие средства. Содержащиеся в них кислоты и другие агрессивные химические соединения попадают в воздух. Они способны повредить декоративные и защитные слои, металлические детали, сварные соединения.

Характеристики пластикового обратного клапана для вентиляции в ванной соответствуют условиям будущей эксплуатации

Вентиляционные устройства, оснащенные обратным клапаном

В этом разделе статьи рассмотрены различные комбинированные изделия. Они выполняют свои функции совместно с клапаном, предотвращающим обратное перемещение воздуха. В некоторых случаях им оснащают серийные модели для улучшения исходных потребительских характеристик.

Конструкция вентилятора вытяжного с обратным клапаном

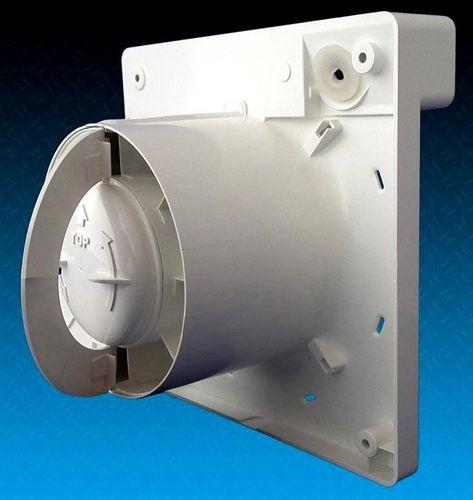

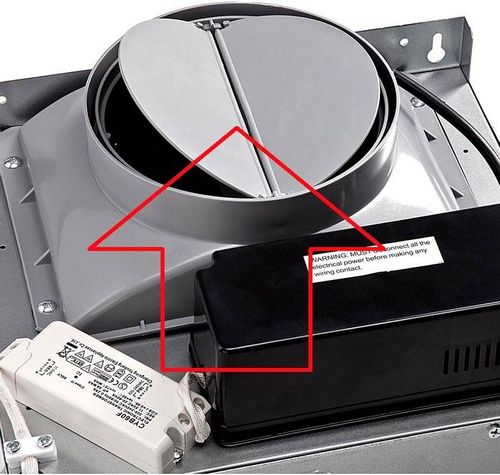

Устройство стандартного вентилятора с обратным клапаном

В этой конструкции лепестки прижимаются встроенными пружинами. Параметры этих возвратных механизмов рассчитаны на стадии проектирования. Они соответствуют производительности оборудования (силе воздушного потока). Если возникла необходимость замены сломанной детали, новую пружину подбирают с аналогичными характеристиками. Такое исполнение, с большим количеством пластиковых элементов хорошо подходит для ванных комнат. Однако пригодится проверка рекомендаций производителя, класса защиты электрического устройства с учетом повышенной влажности в помещении.

К сведению! Монтаж вентилятора на вытяжку с обратным клапаном пружинного типа допустим в горизонтальном и вертикальном положении.Этот универсальный привод сохраняет одинаковую функциональность в любых позициях, под разными углами наклона.

Вентиляционная решетка с обратным клапаном: демократичная стоимость – отличный результат

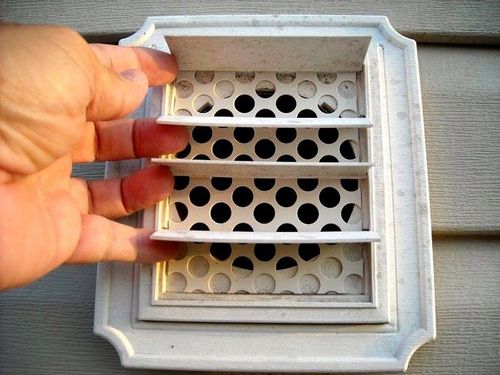

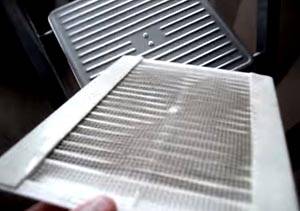

Обратная сторона изделия, оснащенного жалюзи

В этой решетке для вентиляции с обратным клапаном установлено несколько лепестковых элементов. Такое решение применяют при перекрытии больших каналов. Слишком крупные одиночные детали обладают большим весом, что не позволяет снизить чувствительность до уровня, соответствующего требованиям к естественной вытяжке. Но при выборе подобной модели необходимо уточнить герметичность стыков в закрытом положении многочисленных заслонок.

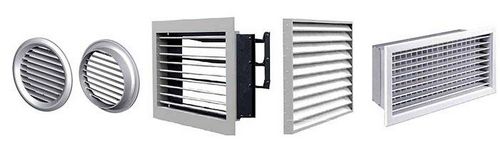

Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала

Принцип действия тройника с обратным клапаном

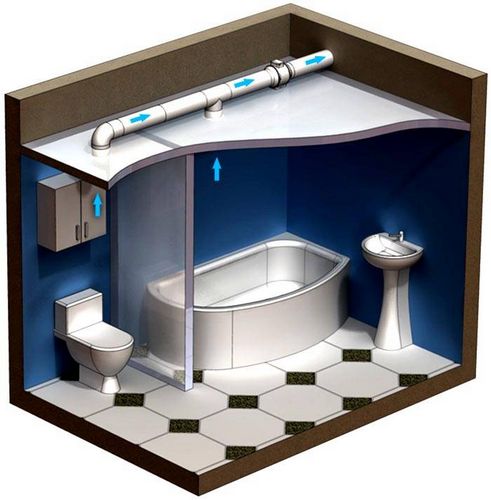

Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений

Применение тройника для вытяжки с обратным клапаном предотвращает поступление воздуха из канала на кухню. Подобные функции выполняет другое устройство. Его можно установить не так, как на рисунке, но в комбинации с вентилятором.

При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами

Преимущества обратного клапана на вытяжке

Такие устройства включают в стандартную комплектацию современного кухонного оборудования

Установка клапана обратного для вытяжки предотвращает попадание на двигатель различных загрязнений из вентиляционного канала. Это продлевает срок службы техники.

Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу

К сведению! Некоторые пользователи опасаются, что пружинный привод и вес заслонок будут снижать производительность системы удаления воздуха. Это не так. Данные нагрузки незначительны по сравнению с мощностью вентиляторов, которыми оснащают современную технику данного класса.

Если нет такого приспособления в наборе от производителя, можно самому установить антивозвратный клапан для вытяжки. Что это, не трудно понять из материалов статьи. Ниже приведены инструкции по самостоятельному созданию функциональных изделий и особенностям монтажных операций.

Процесс создания обратного клапана своими руками

Фото	Пошаговый алгоритм действий с комментариями
	Автор проекта собирается установить самодельный обратный клапан в канал 125 мм шириной под стандартной пластиковой решеткой. Монтаж принудительного вентилятора не планируется. Решено применить подручные материалы для экономии средств. Необходимость модернизации возникла по причине поступления неприятных запахов из соседских помещений, расположенных на других этажах дома.
	Эта крышка снимается без лишних трудностей. Она закреплена на полосках скотча (с двумя клейкими сторонами). Со временем они перестали выполнять свои функции, поэтому для новой фиксации будут применены более надежные средства.
	После удаления ленты и загрязнений – получилась хорошая основа для создания необходимой конструкции.
	Для каркаса клапана подойдет картон, тонкая фанера, лист пластика. В данном случае применена пустая упаковка от писчей бумаги. Гофрированная крышка обладает необходимой прочностью. Дополнительное преимущество, гашение звуковых колебаний здесь не пригодится. Но его можно использовать при создании конструкции с вентилятором.
	Чтобы не повредить заготовку, используют мягкую подкладку.

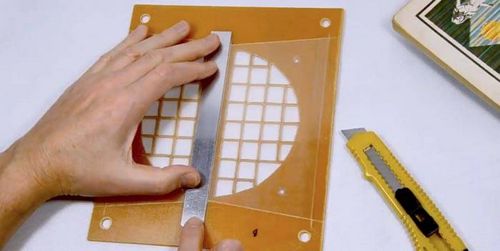

	Контур решетки обводят карандашом, вырезают из крышки прямоугольник по отмеченным линиям.
	Далее замеряют ширину и высоту вентиляционного отверстия. Получилось 125 х 170 мм.
	С помощью линейки и карандаша деталь рисуют в центре прямоугольника. Расстояния от противоположных краев до его периметра должны быть одинаковые.
	В центральной части отставляют вертикальную перемычку шириной 10-15 мм. Она пригодится для крепления клапана, который можно сделать из подходящего куска толстой полимерной пленки. Автор использовал верхнюю часть стандартной канцелярской папки (скоросшивателя).
	Сначала вырезают центральные части.
	Далее – создают створки клапана. Они должны сходиться в закрытом состоянии на середине центральной перемычки. Если применяется менее жесткий пластик, устанавливают дополнительную опорную планку по горизонтали в каждом отверстии.
	Клапаны присоединяют к боковым частям рамки с помощью скотча. Проверяют прочность креплений и функционирование механизма.
	Разноцветная поверхность коробки будет видна через щели.
	Для устранения этого недостатка заготовку обклеивают белой бумагой.
	С помощью практического эксперимента можно проверить функциональность обратного клапана для вентиляции своими руками.  Необходимо убедиться в том, что лепестки перемещаются беспрепятственно, надежно перекрывают доступ воздуха в закрытом состоянии.
	Для увеличения длительности испытаний клапан монтируют на саморезах, не закручивая их полностью. Места отверстий отмечают в соответствии с параметрами решетки. Если все в порядке, ее устанавливают сверху, прикрепляют шурупами к стене вместе с клапаном.

Приобретение готового изделия без ошибок: обзор рынка

Обратный клапан для вентиляции купить будет проще после ознакомления с данными из этой таблицы:

Наименование и фото изделия	Диаметр, мм	Цена, руб.	Примечания
RSK	125	240-280	Оцинкованная сталь, конструкция «бабочка», рабочий диапазон температур от -40°C до +60°C.
ЭРА 100 ОК	100	260-310	Этот клапан предназначен для модернизации вентиляторов «ЭРА». Он устанавливается на 8 точек крепления, что обеспечивает надежную фиксацию без применения дополнительных средств.
Systemair VKK 100	100	5200-5950	Обратный клапан канального типа. Корпус изготовлен из оцинкованной стали, заслонки – нейлоновые.
Airone RSK-125	125	170-240	Особенностью этого клапана является уплотнительное кольцо из резины.

К сведению! Надо отметить, что обратный клапан пластиковый на вентиляцию купить не просто по причине ограниченного предложения на рынке. Именно поэтому приходится создавать необходимые изделия самостоятельно, с учетом индивидуальных потребностей.

Правильная установка обратного клапана на вентиляцию

В простой системе с одним местом забора и выходом непосредственно на улицу достаточно установить одно устройство этого типа.

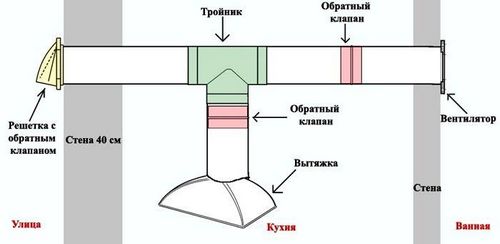

При соединении нескольких каналов проект усложняется

Специалисты рекомендуют монтировать на выходе воздуховода отдельный обратный клапан на вентиляцию. Как установить его и другие компоненты станет понятно после изучения проекта в целом. Придется учитывать архитектурные особенности здания, иные важные нюансы. Так, например, производитель вентилятора может оснастить свою технику таким устройством в базовой комплектации, поэтому никаких дополнительных средств не понадобится.

Выводы и дополнительные рекомендации

При решении типовых задач можно приобрести обратный клапан на вентиляцию в магазине. Но простейшие конструкции этого типа не слишком сложны для самостоятельного изготовления. В последнем варианте проще сделать индивидуальные коррекции проекта.

Следующие советы также пригодятся на практике:

• Удобный доступ к изделию облегчит выполнение обязательных регламентных работ.
• Монтаж на «жидких гвоздях» усложняет демонтаж. Гораздо удобнее применение саморезов, которые применяются неоднократно без существенного ущерба прочности креплений.
• При выборе места установки следует обдумать круглогодичный цикл эксплуатации. Слишком близкое размещение к выходу провоцирует обледенение, утрату работоспособности.

Применение приведенных рекомендаций в комплексе поможет реализовать проект любого уровня сложности без лишних затрат и ошибок.
