Пластиковые воздуховоды для вентиляции - советы по использованию!

Недорогой альтернативой жестким оцинкованным воздуховодам являются пластиковые воздуховоды для вентиляции приточного, вытяжного, комбинированного типа. Для упрощения интеграции инженерных систем в интерьеры, силовые каркасы зданий производители выпускают полимерные воздуховоды разных сечений, размеров.

Содержание:

• Видео: применение пластиковых воздуховодов
• Обзор и характеристики пластиковых воздуховодов, плюсы и минусы
• Устройство вентиляции из пластика
  • Естественная вентиляция
  • Приточная система
  • Вытяжная система
    • Калькулятор расчета необходимого диаметра воздуховода по объему помещения и производительности вытяжки
• Советы и рекомендации
• Видео: вентиляция в доме с помощью пластиковых воздуховодов
• Видео: вентиляция в доме с помощью пластиковых воздуховодов

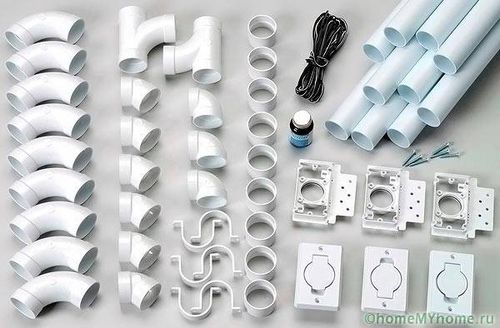

Пластиковые воздуховоды и фитинги для вентиляции

Видео: применение пластиковых воздуховодов

Обзор и характеристики пластиковых воздуховодов, плюсы и минусы

Запрещено использовать пластиковые воздуховоды для вентиляции в вытяжках нагревательных приборов. Других ограничений не существует. Существуют круглые, прямоугольные, овальные, квадратные короба из материалов:

• ПВДФ – кислотостойкий фторопласт для температурных режимов – 40 – + 140 градусов;

Фторопластовые вентиляционные короба

• ПВХ – термостойкий винил (в пределах +180 градусов), жесткие гладкие трубы любого сечения и гибкая гофра;

Полимерные ПВХ трубы и фитинги

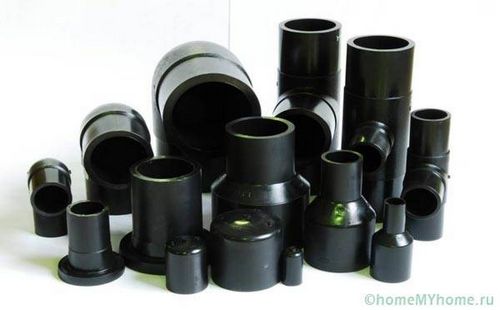

• ПЭНД (ПНД) – гибкий полиэтилен, не обладающий специальными свойствами;

Полиэтиленовые трубы и фитинги ПНД

• ПП – химостойкий пропилен инертен к кислотам, органике, щелочным растворам.

Пропиленовые фасонные части

Независимо от материала, поперечного сечения, все полимерные воздуховоды комплектуются фитингами, доборными элементами. Наращиваются трубы раструбами, присоединяются к вентиляторам, калориферам фланцами с уплотнительными прокладками.

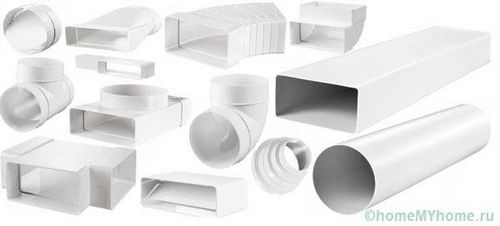

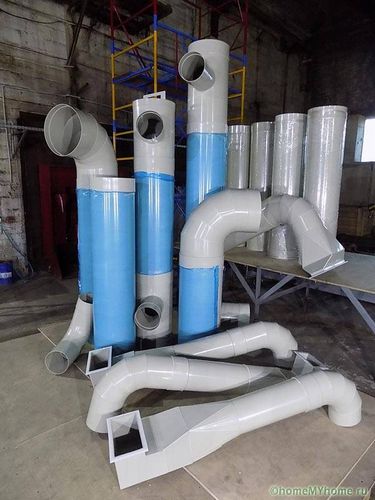

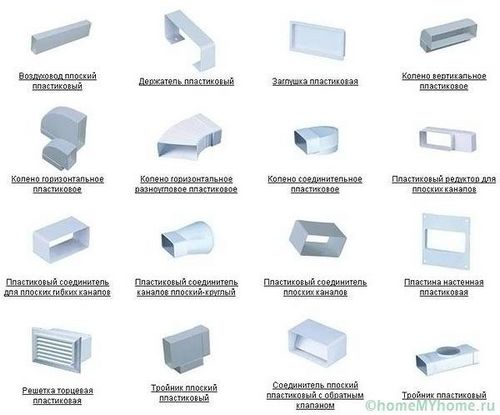

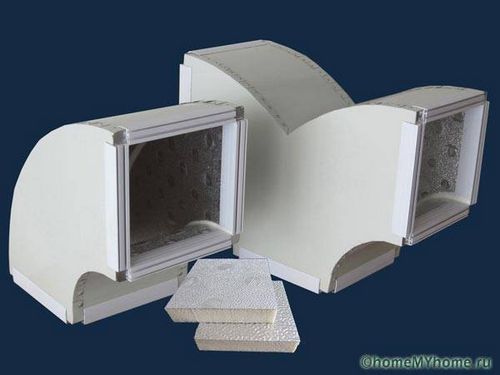

Фасонные части пластиковых воздуховодов

Прямоугольные пластиковые воздуховоды для вентиляции имеют стандартные типоразмеры практически у всех производителей для любых нужд. Сечение круглых воздуховодов также представлено в самом широком диапазоне от 100 до 1250 мм.

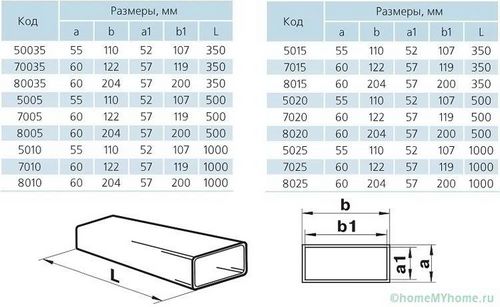

Пример типоразмерного ряда прямоугольных пластиковых воздуховодов для вентиляции

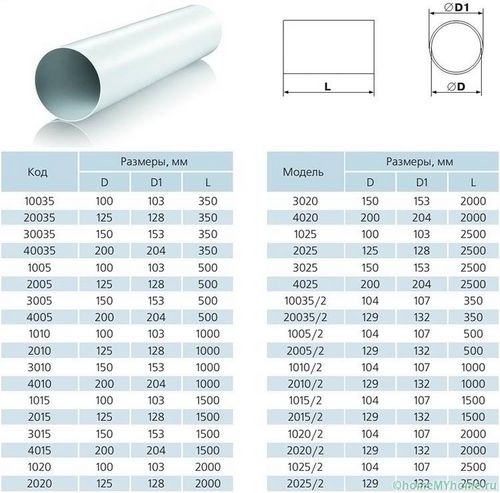

Пример типоразмеров воздуховодов круглого сечения

Устройство вентиляции из пластика

Для частных жилищ достаточно одинарной смены всего объема воздуха в помещениях ежечасно. Поэтому необходимы пластиковые воздуховоды для вентиляции такого сечения, чтобы при естественной тяге или при помощи вентиляторов обеспечить это условие либо подать/удалить из комнаты 30 кубов ежечасно для каждого члена семьи.

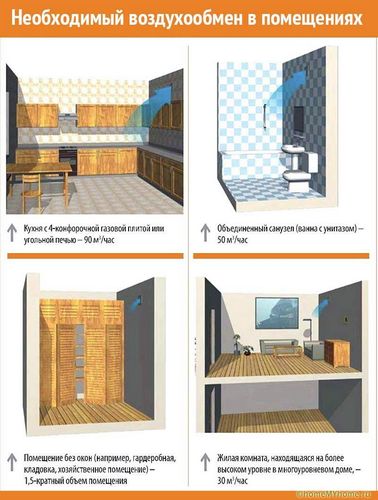

Нормы воздухообмена для разных типов помещений

При этом следует исключить сквозняки, сохранить скорость потока в самом помещении в пределах 0,5 м/с.

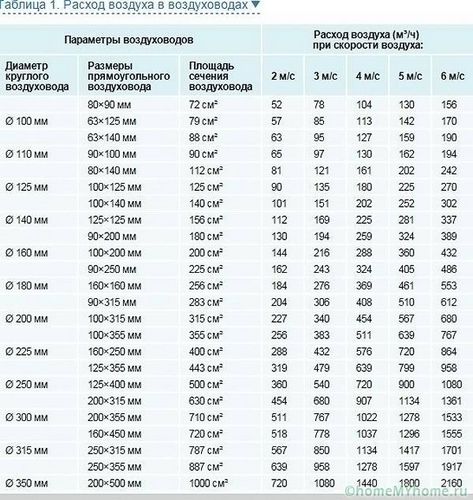

Зависимость расхода и скорости воздуха от сечения воздуховода

Естественная вентиляция

Без дополнительных затрат обустраивается только естественная вентиляция, по умолчанию присутствующая в квартирах многоэтажных зданий:

• оконные блоки жилых комнат оснащаются приточными клапанами;
• в несущих внутренних стенах кухни скрывается шахта вентканала, выходящая над кровлей;
• поступивший из оконных клапанов воздух проветривает помещение, устремляется в зону разряженного давления (на кухню), вентилируя попутно коридор.

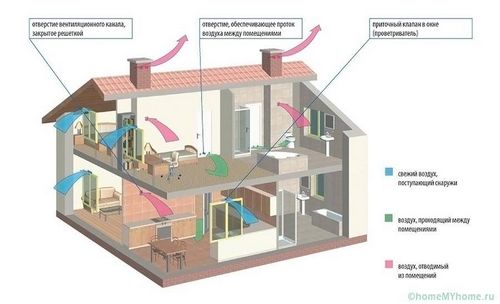

Схема естественной вентиляции дома

В коттеджах про вентканалы забывают или используются материалы, технологии строительства, не позволяющие провести вентканалы в несущих внутренних стенах. Например в венцах сруба невозможно прорубить сплошные вертикальные каналы. Толщина СИП-панелей меньше, чем сечение воздуховодов.

Поэтому проектируется бюджетная естественная вентиляция, осуществляется закупка и монтаж пластиковых воздуховодов для вентиляции и соединительных, специальных фитингов. Примерная схема разводки воздуховодов из полимера приведена на нижней схеме.

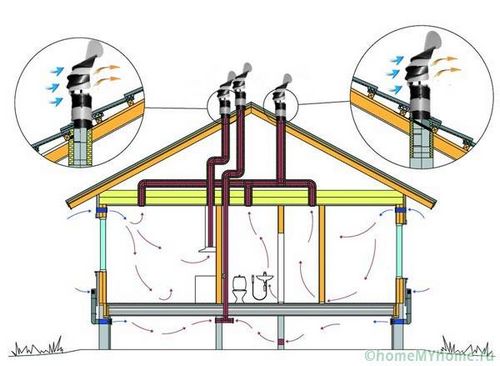

Вариант разводки полимерных коробов для обеспечения естественной вентиляции

Приточная система

В малоэтажной застройке в чистом виде приточные вентканалы применяются очень редко. Комнат в здании мало, рабочая площадь каждой из них невелика, объемы воздухообмена незначительны. Поэтому по мере необходимости в наружные стены врезаются приточные вентиляторы, внутри кухни создается встраиваемый вентканал или сборная конструкция из полимерных коробов.

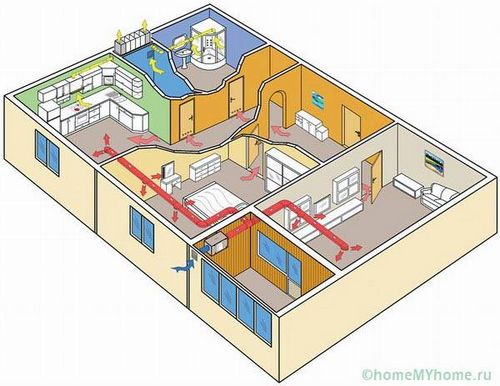

Пример разводки пластиковых труб приточной вентсистемы

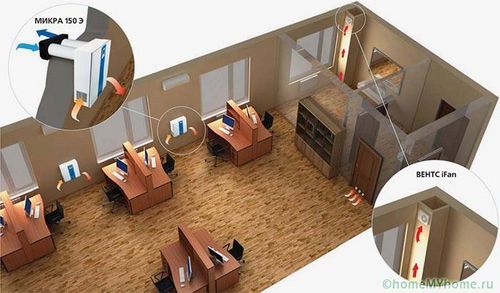

Врезка в стену приточно-вытяжной установки

Чаще встречается рекуперативная вентиляция в частном доме из пластиковых труб, внутри которой холодный поступающий в коттедж воздух подогревается выходящими теплыми потоками. Эта система относится к приточно-вытяжным, однако ошибочно называется некоторыми индивидуальными застройщиками, как вытяжная.

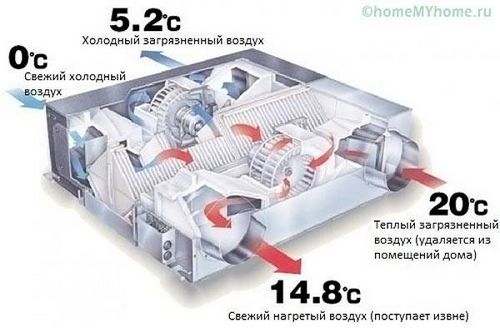

Приточно-вытяжная вентиляция с рекуператором

Вытяжная система

Вытяжка требуется чаще, так как каналы естественной вентиляции часто не справляются с объемами воздуха. Либо в кухнях монтируются отдельные вытяжки над плитами, от которых нужно протянуть трубы выше конька.

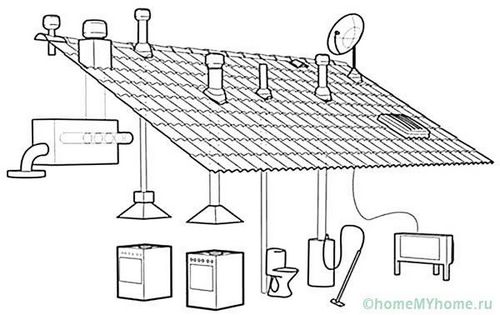

Воздуховоды, выведенные на кровлю

Производительность естественной вентсистемы можно повысить за счет установки осевого или центробежного вентилятора. При этом необходимо учесть:

• вытяжная вентиляция из пластиковых труб своими руками создает зону разряженного давления;
• в отсутствие принудительной подачи приточного воздуха возникают сквозняки.

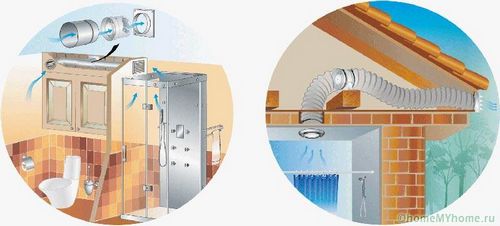

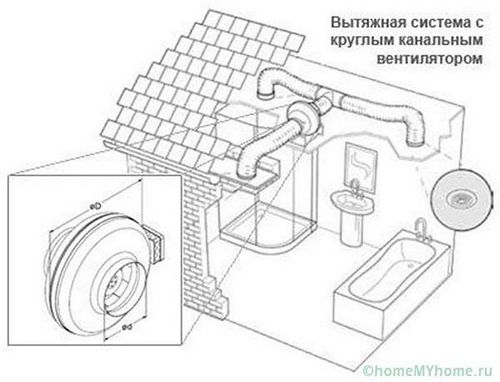

Пластиковая вытяжная вентиляция с осевым вентилятором

Поэтому необходимо проектирование и расчет оборудования, сечений воздуховодов. Кроме того, с отработанным влажным воздухом из дома удаляется тепло. Поэтому системы рекуперации предпочтительнее приточных, вытяжных вентсистем.

Варианты прокладки пластиковых вытяжных воздуховодов

Калькулятор расчета необходимого диаметра воздуховода по объему помещения и производительности вытяжки

Советы и рекомендации

Основными нюансами сооружения вентсистем из полимерных труб являются:

• обработка коробов, фитингов, доборных элементов антистатиком перед монтажом позволит снизить эксплуатационный бюджет, пыль не будет задерживаться в каналах, ее не нужно убирать;
• при составлении сметы нужен запас фитингов, метраж коробов, крепежные хомуты, кронштейны рекомендуется закупать на 15% больше;
• гибкие гофры должны монтироваться без запаса, чтобы труба не растягивалась в процессе эксплуатации, изменяя сечение, повышая сопротивление внутри системы;

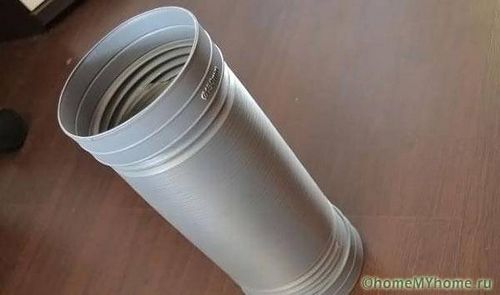

Пластиковая ПВХ гофра для вентсистемы

• прямоугольные короба минимально снижают высоту подвесных, натяжных, уровневых потолков, однако могут шуметь во время эксплуатации, повышают сопротивление потоку по умолчанию.

Полезная информация! Фановая труба, являющаяся продолжением канализации, необходимая для отвода газов, получившихся при разложении нечистот анаэробными бактериями, к системам вентиляции не относится. Ее собирают из канализационных ПВХ труб, пропускают через кровлю или монтируют на ее оголовке внутри дома вакуумный клапан, позволяющий сбрасывать давление в системе водоотведения жилища.

Видео: вентиляция в доме с помощью пластиковых воздуховодов

Таким образом, полимерные короба и трубы удобнее для самостоятельного изготовления вентсистем, чем оцинковка, нержавейка. Герметичность соединений обеспечивается раструбами, уплотнителями фланцев. Воздуховоды практически бесшумны, не собирают пыль после соответствующей обработки.
