Печь с котлом водяного отопления - самостоятельное конструирование

Нет ничего лучше потрескивания настоящих дров в бане – это и аромат, и «живое» тепло, хороший жар. Но что делать, если этих же дров на растопку уходит не меряно? Вот тогда лучше задуматься о замене обычной печи на популярную стандартную или русскую печь с котлом водяного отопления. Такая печь обладает огромной теплоотдачей и высоким КПД, а и все благодаря тому, что поверхность нагрева у котла достаточно большая — при всей компактности его габаритов.

Содержание:

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

  1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
  2. Как только стянутся две из них, можно подсоединять третью.
  3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
  4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

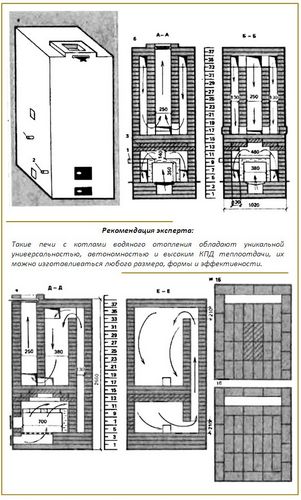

Печь с котлом водяного отопления - самостоятельное конструирование

Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь.

Печь с котлом водяного отопления - самостоятельное конструирование

Оптимальное расстояние между коленцами – 5-6 см, так варить удобнее всего. К слову, если вдруг оказалось, что новый котел в кирпичную печь течет, как решето, — ничего страшно. Все дырявые места нужно будет просто зачистить болгаркой, шлифовальным диском и промыть еще раз.

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Особенности кладки кирпичной печки с встроенным котлом

Вот как производится кладка печей с водяным котлом:

  • Шаг 1. Заливается фундамент: подушка, арматура, цемент – все, как обычно.
  • Шаг 2. Готовится раствор по пропорции 1:2 глины и песка. Конечно, пропорция может немного меняться в зависимости от жирности самой глины, причем саму ее обязательно нужно замочить на всю ночь, а большие комки – размять руками. На утро глина с песком нужно смешать дрелью со специальной насадкой.
  • Шаг 3. На готовый фундамент кладется слой гидроизоляции – просто кусок рубероида по размеру рассчитанной печи.
  • Шаг 4. На рубероид нужно нанести слой раствора, разровнять его – и можно класть контуры печи из хороших красивых кирпичей. А внутрь можно класть и брак, и бой.

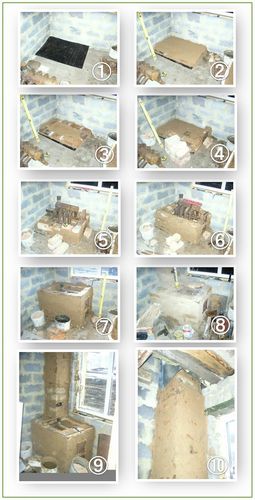

Печь с котлом водяного отопления - самостоятельное конструирование

Этапы конструирования кирпичной печки с встроенным котлом

  • Шаг 5. Сверху снова все покрывается слоем раствора. Делается топка и отделение для золы.
  • Шаг 6. Ставится дверца для поддувала и кладется лист металла – чтобы потом золу было удобно выгребать из поддувала.
  • Шаг 7. Дверца крепится проволокой к кладке, и кладется контур поддувала – тот отсек, куда и попадает обычно зола.
  • Шаг 8. Устанавливается котел, для которого заранее желательно сделать специальные кирпичные выступы, а на них – положить уголки под котел. Здесь же ставится топочная дверца, а в ней – делается специальное отверстие для проволоки, которой дверца и крепится к стенам печи. Сам котел ставить нужно по уровню – так, чтобы в нем не смогли образовываться воздушные пробки. После чего ставится топка и задняя часть печки – уже с дымоходом и прочисткой.
  • Шаг 9. Выкладывается дымоход, плиты и можно начинать топить.

Вот такие самодельные печи кирпичные с котлом – один из самых лучших вариантов для небольших бань, которые используются время от времени. Дешево, сердито и долговечно.
