СВАЙНЫЙ И СТОБЧАТЫЙ ФУНДАМЕНТ: ЧЕМ ПЕРВЫЙ ЛУЧШЕ ВТОРОГО?

Сравнивая технологический процесс создания свайного фундамента с технологическим процессом создания столбчатого фундамента, приходят к выводу, что первый более удовлетворяет требованиям современного строительства, нежели второй. Недостатком второго является более длительная подготовка, что не всегда позволительно с точки зрения выполнения плана по строительству. Свайный фундамент устраняет эту проблему. Процесс начинается с бурения скважин определенного диаметра, установки в них армирующих элементов, заполнения бетоном. Скважину можно создать и вручную или при помощи бура.

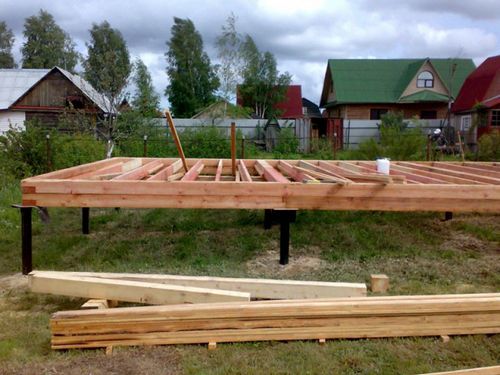

делаем свайный фундамент своими руками

Содержание:

• СКВАЖИНЫ ПОД СВАИ
  • ПРОЦЕСС БЕТОНИРОВАНИЯ И АРМИРОВАНИЯ СВАЙ
    • ОРГАНИЗАЦИЯ РОСТВЕРКА
      • СЛУЧАИ, КОГДАЗАПРЕЩЕНО ПРИМЕНЕНИЕ СВАЙНОГО ФУНДАМЕНТА
        • Видео — монтаж свай для свайного фундамента

СКВАЖИНЫ ПОД СВАИ

Сваи размещают по всему периметру строящегося объекта. Их число определяется общим весом здания и эксплуатационной нагрузкой. В зависимости от нагрузок, которые действуют от различных элементов сооружения (пол, стены, кровля, перегородки и т.д.), и времени эксплуатации выбирают тот или иной диаметр внутренних свай.

Когда производят расчет размера ямы, принимают во внимание, что ручными средствами можно вырыть яму с максимальным размером 3 м. Применение бура с регулируемой длиной шлангов позволяет углубиться на 5 и более метров. Скважины диаметром от 6 м невозможно сделать ручным буром, потому рекомендуется применять моторные и электрические буры.

ПРОЦЕСС БЕТОНИРОВАНИЯ И АРМИРОВАНИЯ СВАЙ

После того, как завершен процесс рытья ямы и выбора количества свай, переходят к подготовке рубероидных труб определенного размера. При этом необходимо учитывать следующий факт: длина труб должна превышать глубину скважины на 3 метра. Создание опалубка происходит при помощи верхних частей труб, которые создаются из трех слоев рубероида, связанных стальной проволокой. Готовую опалубку опускают в скважину. Часто можно видеть выход грунтовых вод в скважинах, но на них не стоит обращать на это внимание, если их объем не превышается ? объема ямы. Если же объем воды превышает указанное значение, то производят откачивание при помощи насоса. Лишь после удаления воды производят заливку бетона.

Главной задачей трубы из рубероида является защита фундамента от разрушения столба. Если отказаться от применения таких труб, может возникнуть ряд проблем:

1. Захватывание и затвердевание цементного раствора трудно происходит при недостаточном количестве цементного молочка, которое содержится в бетоне. Рубероидная труба предотвращает диффузию цементного молочка в грунт.
2. Фундамент без рубероидной трубы имеет неровные края. Рубероидная труба решает эту проблему, полностью устраняя неровности. Когда наступят холода и начнется промерзание грунта, слабыми местами в бетонной свае будут именно эти неровности.

Перейдем к рассмотрению процесса армирования. Каркас из арматуры делают при помощи прутьев, диаметр которых составляет не менее 6 мм. Их скрепляют поперечинами, каждая из которых имеет размер 6 м. Чтобы эффективней соединить столб с ростверком прут арматуры располагают чуть ниже высоты ростверка. Для этого достаточно опустить прут на пару сантиметров.

Когда закончен процесс армирования, переходят к заливке бетона. В скважину бетон заливают порциями так, чтобы сформировавшийся слой не превышал 5 метров в высоту. Для уплотнения обязательно применяют вибрационные установки. Более подробно, как залить фундамент своими руками читайте здесь.

Свайный фундамент

ОРГАНИЗАЦИЯ РОСТВЕРКА

В строительстве свайного фундамента применяют два типа ростверков. Первый – сборной из железобетонных балок, второй – монолитный.

Чтобы правильно построить ростверк, необходимо придерживаться следующих рекомендаций:

1. Высота не должна быть более 3 м.
2. Ширина ростверка при однорядном порядке свай должна быть равна ширине цокольного помещения. В случае отсутствия такового руководствуются толщиной несущих стен на первом этаже. Однако ширина не должна превышать 4 м.

Если ростверк собирается из сборных частей, то особое внимание следует обратить на надежное крепление на оголовке свай. Чтобы реализовать это, при бетонировании сваи в конструкцию вносят дополнительные элемент – стержень Т-формы. Оголовок сваи следует покрыть горизонтально добавочным стержнем из арматуры, к которой приварены ограничительные пластины. Ширину пластин подбирают так, чтобы она не превышала ширины сваи. Помните, что высоты оголовка должно быть достаточно для захвата как столба, так и монтируемой части ростверка. После этого образовавшейся стык бетонируют, а выступающие арматурные элементы приваривают к монтажным петлям. Когда процесс завершен, швы заливают бетоном или цементом.

Перед тем, как приступить к укладке стен, рекомендуется проверить, на каком уровне находятся ростверк. В случае необходимости их уравнивают цементным раствором, чтобы уровень соответствовал одинаковым отметкам. Конечным этапом проверки правильности плана здания будет замер диагоналей и всех сторон.

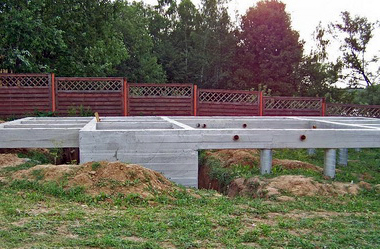

Свайный фундамент с ростверком

СЛУЧАИ, КОГДАЗАПРЕЩЕНО ПРИМЕНЕНИЕ СВАЙНОГО ФУНДАМЕНТА

Случаи, когда свайный фундамент не доказывает своей эффективности, являются его недостатками. Их всего два, и это:

1. Свайный фундамент запрещено применять в неустойчивых грунтах, так как существует вероятность опрокидывания конструкции. Такие грунты требует применения только железобетонного прочного ростверка.
2. Бывает, что свайный фундамент мешает устройству цоколя.
3. Дополнительные затраты, так как щели и промежутки между сваями обязательно надо заполнять бетоном.

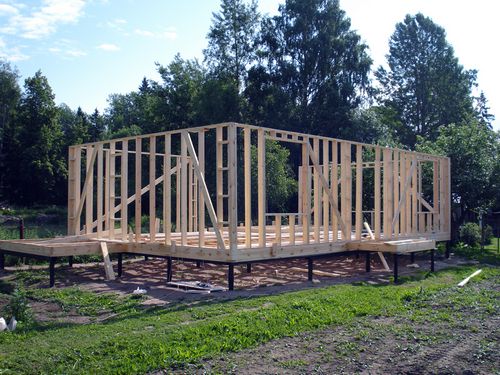

Свайный фундамент
