Пластиковый дренажный колодец: выбор, устройство и монтаж

Любой владелец своего дома пытается максимально обеспечить его целостность и сохранность на долгие годы. Чтобы это сделать, прежде всего, нужно защитить свой участок от избытка влага и излишков сточных вод, которые постепенно подтачивают даже самые надежные конструкции. А в этом может помочь только качественная дренажная система, которая позволяет поддерживать оптимальный водный баланс на придомовой территории, что предотвращает ее заболачивание и переувлажнение.

Важнейшим элементом подобной системы является бетонный или пластиковый дренажный колодец. Именно его устройство, монтаж и характеристики мы рассмотрим в сегодняшнем обзоре. Данная конструкция обладает обширным функционалом и специальными конструктивными особенностями, которые стоит изучить получше.

Содержание:

Пластиковый дренажный колодец: выбор, устройство и монтаж

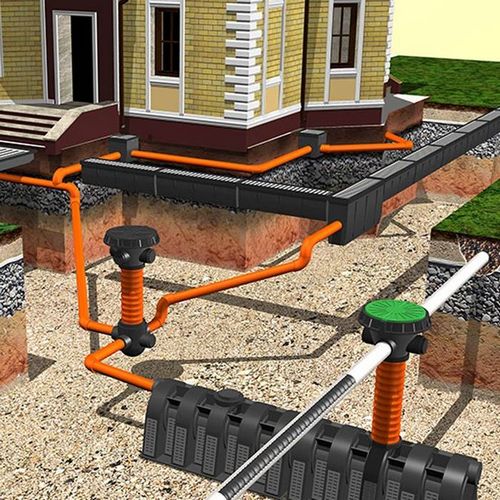

Вариант обустройства дренажной системы во дворе частного дома

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

Пластиковый дренажный колодец: выбор, устройство и монтаж

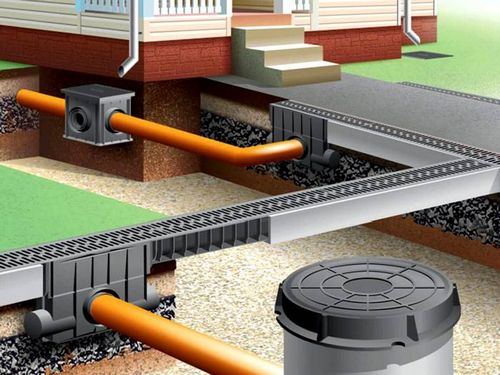

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.
Пластиковый дренажный колодец: выбор, устройство и монтаж

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Пластиковый дренажный колодец: выбор, устройство и монтаж

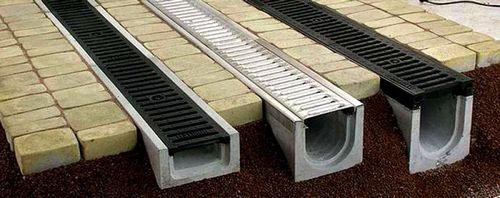

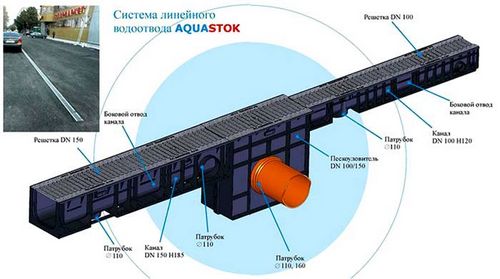

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет  время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Пластиковый дренажный колодец: выбор, устройство и монтаж

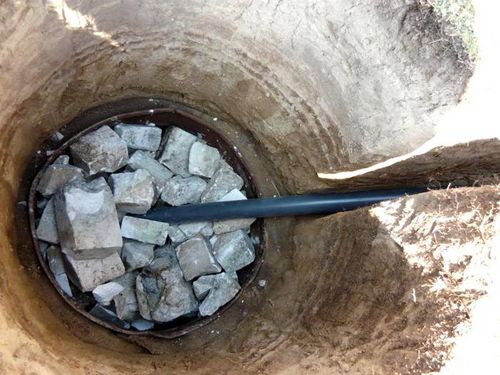

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани. При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.
Пластиковый дренажный колодец: выбор, устройство и монтаж

Вариант ливневой канализации

Статья по теме:

Пластиковый дренажный колодец: выбор, устройство и монтаж
Дренажная система вокруг дома: устройство дренажа своими руками. В статье рассмотрим варианты устройства дренажа, как сделать надежную систему своими руками, среднюю стоимость работы специалистов.

Какие бывают дренажные колодцы: типы, виды, краткая характеристика

Классификация ливневых колодцев на виды осуществляется на основе материала, из которого они сделаны. При этом материал определяет характеристики конструкции. Самый распространенный типовой проект представлен бетонными и пластиковыми изделиями.

Любой колодец представляет собой емкость, углубленную в грунт. Вот основные элементы такой конструкции:

  • дно;
  • шахта пластиковая или тело устройства;
  • люк.
Пластиковый дренажный колодец: выбор, устройство и монтаж

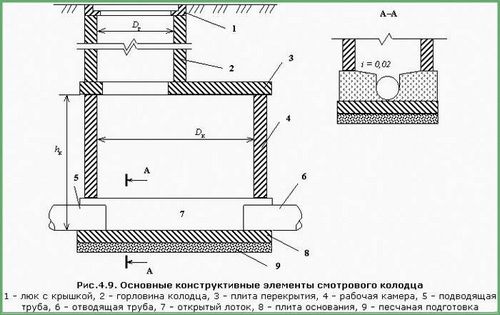

Основные элементы колодца

Шахта представляет собой самую важную деталь. Она может представлять собой однокамерный септик или даже гофрированную трубу.

В зависимости от назначения стоит выделить такие виды:

  • смотровой колодец. Его также называют инспекционным и ли ревизионным. Он позволяет обеспечить доступ для контроля за состоянием конструкции, а также выполнять ремонт. Чаще всего схема размещения предполагает его установку на поворотах;
Пластиковый дренажный колодец: выбор, устройство и монтаж

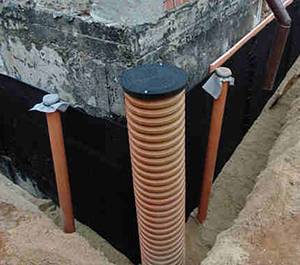

Вариант смотрового дренажного колодца из трубы

  • поглотительный колодец или фильтрующий с подключением поверхностных лотков необходим на участках, где нельзя сделать отведение вод в места водосбора, водоемы или овраги. Для его возведения могут использоваться сборные пластиковые кольца. У такой конструкции нет дна. При этом на местности преобладают песчаные и супесчаные грунты;
Пластиковый дренажный колодец: выбор, устройство и монтаж

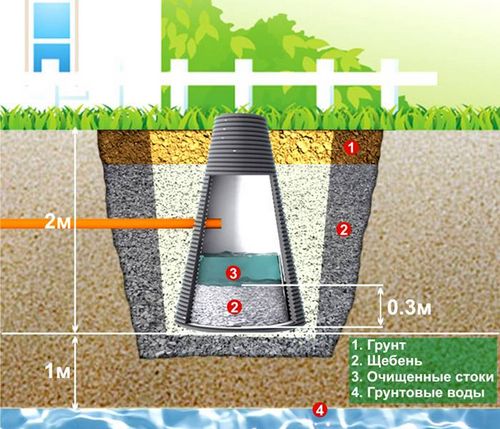

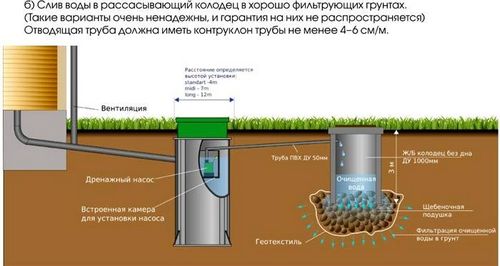

Устройство поглотительной системы

  • накопительный колодец устанавливается там, где нет места для водосбора. В этом случае может применяться пластиковый колодец с дном КДН. Его монтируют на самом низком месте. Собранная вода отводится в водоемы или применяется для питьевого колодца.
Пластиковый дренажный колодец: выбор, устройство и монтаж

Накопительный вариант

При выборе конструкции также оказывают влияние размеры, цены и материал изделий. Для канализационного люка и для дна чаще всего применяется такой материал, как полипропилен. Многие производители предлагают люки для парковых территорий, пешеходных дорожек, автомобильных магистралей и дорог. Также  значение имеют определенные производители, например ДНЕПР. Эта компания производит дренажные насосы для разных колодцев. Для пластиковых конструкций часто применяется такой материал, как поливинилхлорид, полипропилен и полиэтилен.

Пластиковый дренажный колодец: выбор, устройство и монтаж

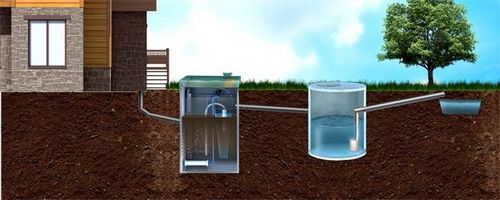

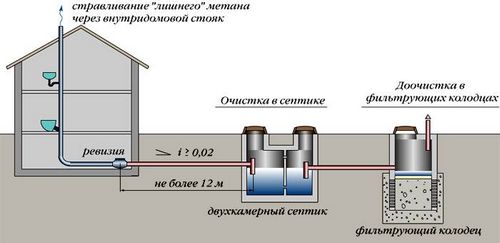

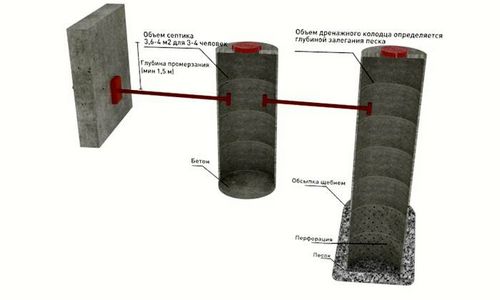

Дренажное устройство с септиком

К сведению! Применение гофрированной трубы позволяет уменьшить нагрузки на дно конструкции.

Колодец поворотный пластиковый: особенности конструкции

Канализационные поворотные колодцы монтируются на поворотах трубопроводах. Они позволяют обеспечить доступ в самые труднодоступные места в случае засоров. Подобные загрязнения образуются от наносов, собирающихся под напором воды. Установка подобных емкостей для дренажа рекомендуется на каждом втором изгибе магистрали. Это могут быть места схождения нескольких дрен или в углах дома. Для канализации важен размер поворотных резервуаров, который зависит от условий их эксплуатации. Вы можете купить уже готовые конструкции.

Пластиковый дренажный колодец: выбор, устройство и монтаж

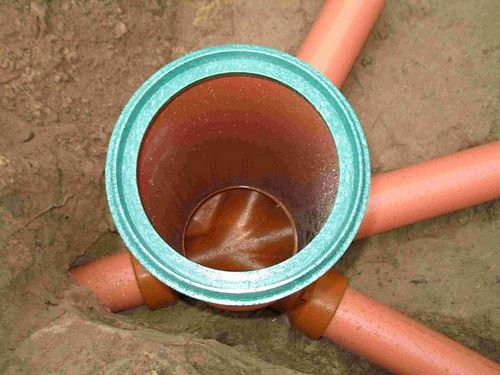

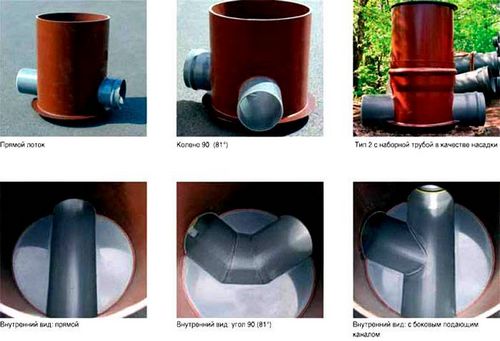

Поворотное устройство с несколькими входами

Колодец смотровой пластиковый: характеристики

Дренажный инспекционный или смотровой колодец предназначен для проверки и контроля работы канализационной конструкции. С его помощью можно решить разные проблемы, связанные с погодными условиями или антропогенными факторами. Ревизионный колодец должен иметь размер, позволяющий спускаться внутрь его проверяющему. Самые распространенные варианты: 400*1000 мм или 315*1000 мм. Важно чтобы диаметр был не менее метра.

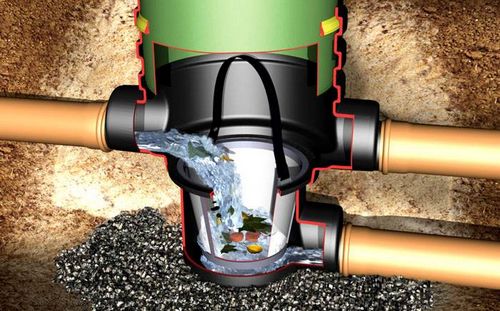

Подобные резервуары для дренажа часто оборудуются специальными пескоприемниками, в которых накапливается наносной грунт. Иногда подобный вариант применяется вместо смотрового. Если цена за подобную конструкцию слишком высокая, то можно рассмотреть вариант, как сделать из пластиковой бочки простой колодец.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Простая ревизионная конструкция

Колодец накопительный пластиковый: нюансы конструкции

Коллекторный дренажный или накопительный колодец необходим для сбора дренажных вод и для их дальнейшего использования в технических целях. Устройство дренажной системы дома с накопительными резервуарами допускается на участках с глубоким прохождением водоприемной прослойки.

Такой водоприемный колодец является герметичной емкостью. Чтобы сделать водоотводный механизм нужно применять гофротрубы большого диаметра, чтобы в них мог поместиться погружной насос для откачки воды. Для систем водоотведения применяется дополнительное оборудование. Поэтому важно знать, как соединить дренажную трубу с насосным оборудованиемЦена подобных установок может быть достаточно высокой и для экономии бюджета можно применить еврокубы.

Пластиковый дренажный колодец: выбор, устройство и монтаж

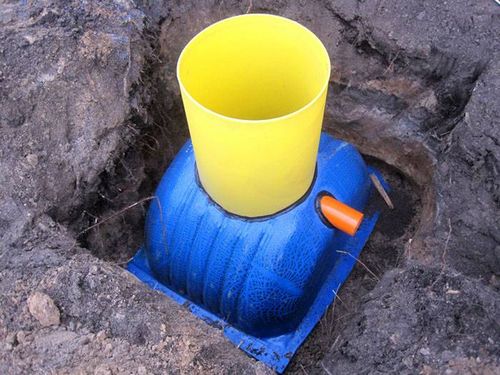

Накопительная конструкция

Материалы и устройства для изготовления дренажных колодцев

В зависимости от разновидности дренажного колодца необходимо подобрать подходящую гофротрубу. Вот основные варианты:

  • для поворотного или смотрового устройства понадобится труба с диаметром от 0,34 до 0,46 метров. Именно такой размер позволит пробраться внутрь конструкции для осмотра;
  • для накопительной или фильтрующей конструкции размеры должны быть побольше – от 0,7 до 0,9 метров;
  • диаметр резервуаров, предназначенных для технического обслуживания подобной системы должны быть от метра и более.
Пластиковый дренажный колодец: выбор, устройство и монтаж

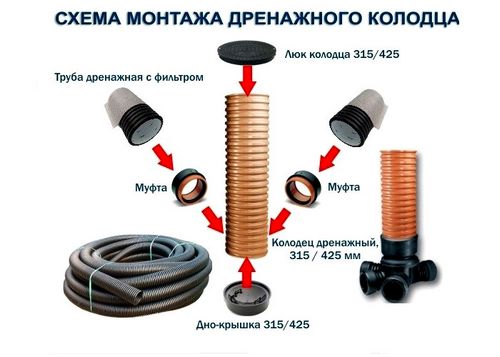

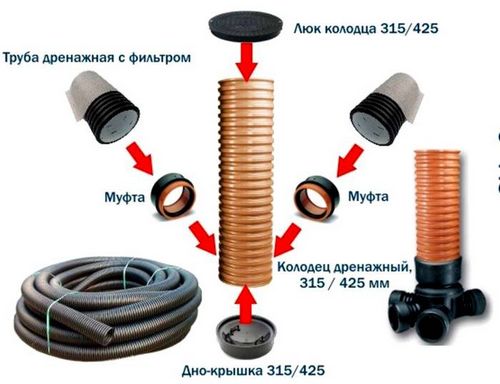

Составляющие компоненты накопительной конструкции

Также обязательно потребуются уплотнители из резины, дно из пластика и люк для закрывания отверстия.

Давайте выясним, какие материалы используются при производстве таких конструкций:

  • бетонные изделия, которые отличаются сложным монтажом;
  • пластиковые изделия характеризуются герметичностью. Они оборудуются манжетами и отводами для труб;
  • можно сделать устройства из разных подручных материалов.

Бетонный дренажный колодец: основные характеристики

Часто используется устройство из бетонных колец. При этом распространенный вариант – железобетонные кольца. Эти элементы могут быть различной высоты и разного диаметра. Установка дренажных труб производится при помощи специальной техники.

Как сделать подобную конструкцию зависит от применяемой технологии. При первом способе человек находится внутри кольца и копает яму, а оно оседает при углублении. Если размер элементов небольшой, то сначала роется яма, а затем с помощью крана манипулятора укладываются кольца.

Пластиковый дренажный колодец: выбор, устройство и монтаж

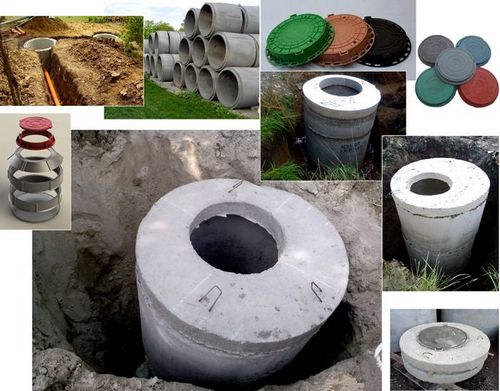

Бетонные изделия и специальные люки для кольцевых конструкций

Колодцы из бетона имеют такие преимущества:

  • значительная надежность и прочность;
  • хорошая теплоизоляция;
  • продолжительные эксплуатационные сроки.
Пластиковый дренажный колодец: выбор, устройство и монтаж

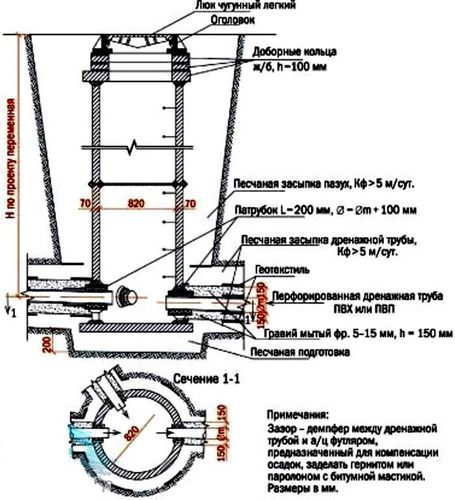

Схема дренажной конструкции

К минусам нужно отнести значительный вес материалов. Кроме того, бетон может разрушаться во влажной среде. Бетонные конструкции могут иметь пластиковые вставки, например крышки из пластика. У люков может быть и декоративная функция.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Дополнение из пластиковой вставки

Важным параметром является цена. При этом можно приобрести изделия разных производителей. Есть конструкции крышек от Egida.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Так выглядит функциональный люк от Egida

Пластиковый дренажный колодец: особенности конструкции

Канализационный колодец часто производится из пластика. Данный материал превосходно подходит для дренажа, он активно вытесняет бетонный вариант. При должном уходе можно сказать, что он вечный. Для канализации возможно изготовление в домашних условиях. При этом просто вырезаются подходящие куски, в них делаются отверстия для люка и днища. Можно сделать сливной из пластиковой бочки. Такой способ позволит получить бесшовные и сборные конструкции.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Дренажная конструкция из пластика, диаметр которой метр

Существует множество преимуществ пластиковых конструкций, поэтому их рекомендуется использовать вокруг частного дома. Вот основные достоинства:

  • небольшой вес;
  • стойкость к коррозии;
  • не трудоемкий монтаж;
  • значительный гарантийный срок;
  • надежность и простота соединений.

Ливневые конструкции можно заказать под ключ. Из пластика можно сделать кессон или использовать практичный материал для септика.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Дренажные элементы для ливневого устройства

Важными параметрами при выборе колодцев являются размеры и цены. Расценка на установку часто бывает высокой. Пластиковые колодцы могут иметь разное устройство. Есть сборный вариант. Также существует производство сварных конструкций. Некоторые простые конструкции выполняются из пластиковых бутылок. Но чаще используется обычный полиэтилен высокой плотности, а также разные виды ПВХ и полипропилен.

Пластиковый дренажный колодец: выбор, устройство и монтаж

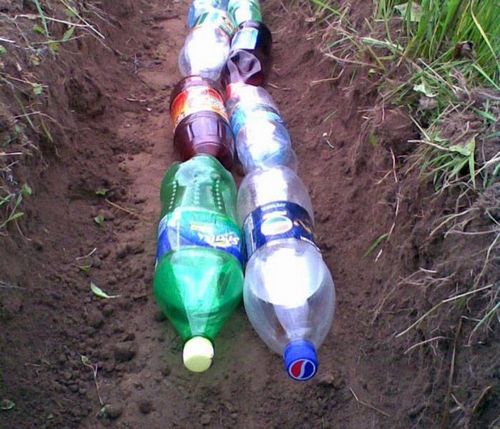

Конструкция для дренажа из пластиковых бутылок

Существуют разные производители дренажных конструкций. Например, компания wavin  в комплекте предлагает систему из дна, крышки для люка и гофрированной трубы. Также фильтрующий  конический колодец реализуют и другие компании. Фирма Матлайн предлагает колодцы из полиэтилена. Шахта может быть в виде витой трубы или гофрированной. Сборные системы предлагает компания InstalPlast Lask.

Существуют разные классификации изделий. Например, модель  класса А15 означает, что элемент может выдерживать нагрузки до полутора тонн.

Для установки разных конструкций применяются специальные муфты, например, ККТ 3. К самым популярным вариантам относятся конструкции диаметр, которых 800 — 1000 мм. Из разных моделей часто выбираются колодцы диам 400, цена которых зависит материала изделия. Часто для дополнения конструкции применяется пластиковый вкладыш. Востребованы и конструкции КСК 600, имеющие систему фильтрации. Также популярны модели КС 2 и ККС 3.

Пластиковые люки и крышки для колодца

Для канализационного дренажного колодца используются специальные люки. Как установить конструкцию зависит от назначения ливневого резервуара. Люки имеют различные размеры, и они маркируются в зависимости от своего назначения. Например, К 3000 – обозначает изделие для бытовой канализации. Оптимальный диаметр данного элемента составляет 100 см. Производство люков отличается разнообразием. Они могут быть квадратные или прямоугольные.

Пластиковый дренажный колодец: выбор, устройство и монтаж

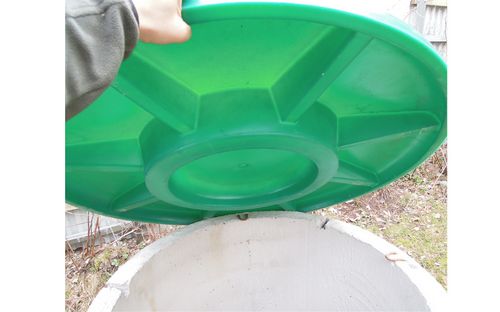

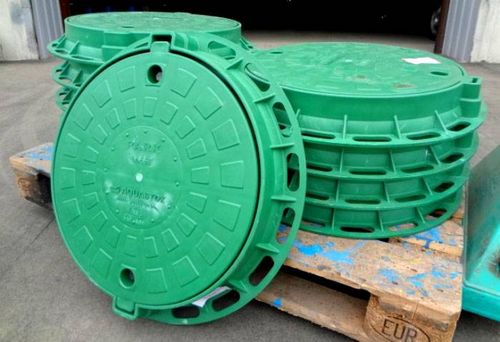

Пластиковые люки могут комплектоваться специальными замками

При монтаже подобных изделий, важно разбираться, как закрепить данный элемент. Усиленный вариант способен выдерживать нагрузку до 40 тонн. Пользуются популярностью изделия Egida. Для дренажной системы может использоваться даже декоративная крышка.

Пластиковый дренажный колодец: выбор, устройство и монтаж

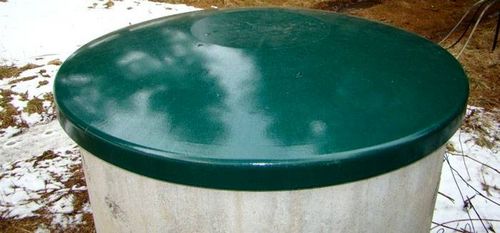

Вариант самодельной декоративной крышки

Пластиковая труба для колодца

Для дренажного колодца применяются гофрированные трубы большого диаметра. Чаще всего применяются изделия из поливинилхлорида или полиэтилена низкого давления. Гофротруба ПВХ полностью безопасна для окружающей среды. Данный материал разрешен для применения в дренажных системах. ПНД способен выдерживать даже низкое давление. При выборе материала имеют значение размеры и цены конструкций. Стоимость изделий определяется качеством продукции и производителями.

Пластиковый дренажный колодец: выбор, устройство и монтаж

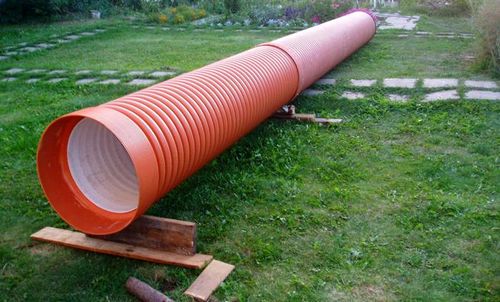

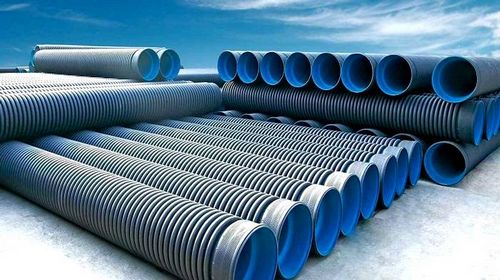

Вариант гофрированной магистрали для колодца

Дренажный колодец своими руками

Как сделать дренажный колодец подскажут полезные рекомендации от специалистов. Как выполняется монтаж можно видеть на видео.

Устройство ливневой канализации предполагает наличие таких составляющих:

  • лотки и желоба из трубы и из пластика для отвода воды;
Пластиковый дренажный колодец: выбор, устройство и монтаж

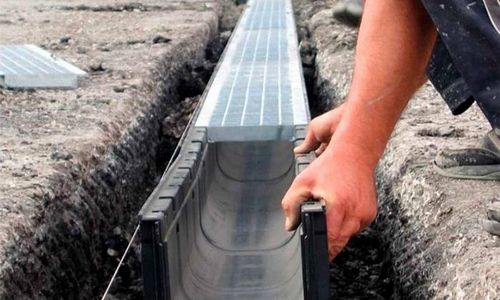

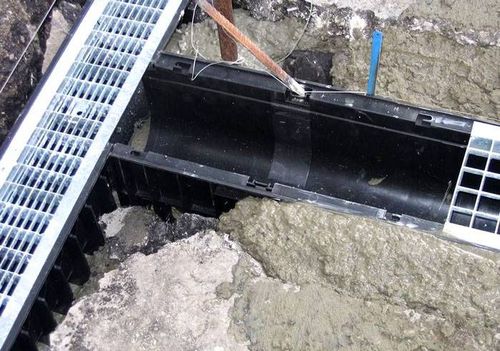

Установка лотков

  • для ливневой канализации применяются трубы;
Пластиковый дренажный колодец: выбор, устройство и монтаж

Гофрированные трубы

  • дождеприемники с решетками;
Пластиковый дренажный колодец: выбор, устройство и монтаж

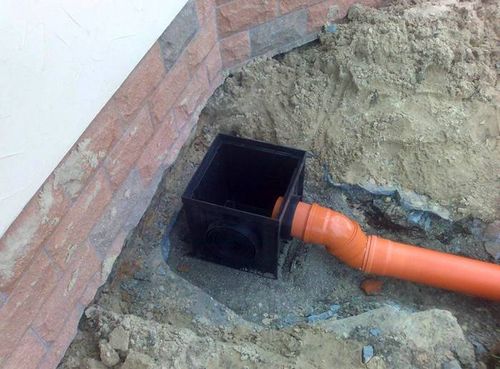

Простая конструкция приемника

  • накопительные конструкции, которые делаются из пластиковых труб, из покрышек, из бочки и даже из пластиковых бутылок;
  • фильтрующие детали;
Пластиковый дренажный колодец: выбор, устройство и монтаж

Фильтры могут делаться из разных материалов

  • смотровые конструкции.

Перед тем как начать строительство конструкции для септика или дренажа рекомендуется изучить необходимые СНиПы. Вертикальная установка ливневой канализации с уклоном, а также обустройство в определенном месте и технология должны соответствовать определенным нормативам.

Таблица 1. Пошаговый монтаж колодца

Изображение Этапы монтажа
Пластиковый дренажный колодец: выбор, устройство и монтаж
В размеченных местах монтируются колодцы. Для их установки понадобятся шахты диаметром до 500 мм. Ножовкой можно отрезать нужный кусок.
Пластиковый дренажный колодец: выбор, устройство и монтаж
Крепятся днища. Для этого можно положить манжету из резины.
Пластиковый дренажный колодец: выбор, устройство и монтаж

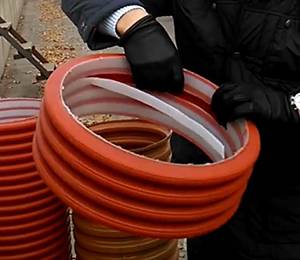

В двухслойных конструкциях перед установкой манжеты, нужно отрезать полоску из внутренней прослойки.
Пластиковый дренажный колодец: выбор, устройство и монтаж

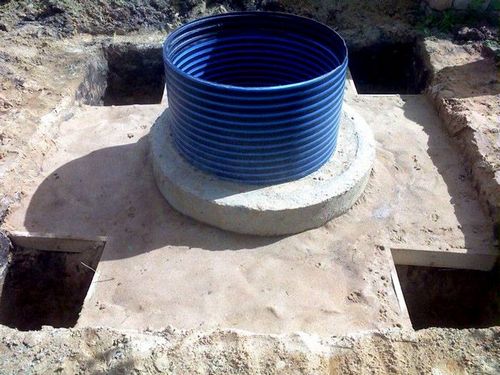

Колоды ставятся в отмеченные места. Затем площадки утрамбовываются.
Пластиковый дренажный колодец: выбор, устройство и монтаж
При необходимости врезаются муфты.
Пластиковый дренажный колодец: выбор, устройство и монтаж

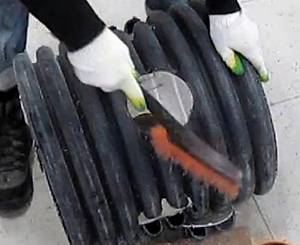

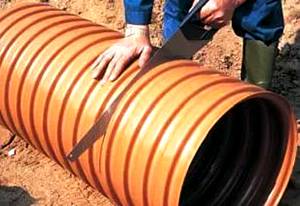

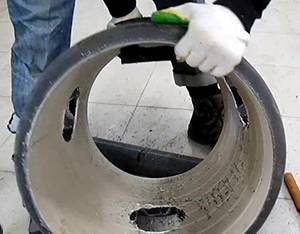

Края следует обработать от заусенцев.
Пластиковый дренажный колодец: выбор, устройство и монтаж

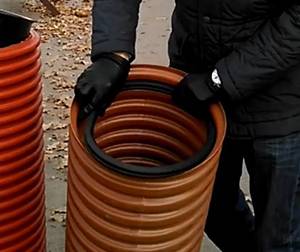

Внутрь отверстий помещаются резиновые манжеты.

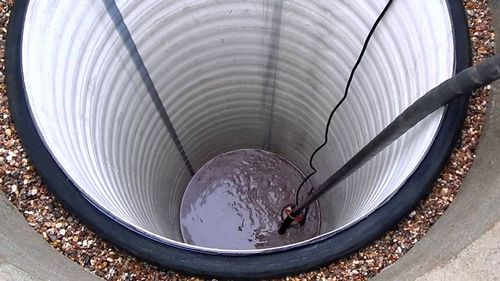

Также важно, чтобы без проблем проводилась чистка дренажным насосом. Для этого нужно продумать все необходимые размеры. Для монтажа можно использовать бетонные или пластиковые кольца. Но перед этим нужно определиться с типом конструкции. При создании колодца из пластиковых колец необходимо определить площадь дренажа, интенсивность выпадения осадков,  а также расположение коммуникационных систем.

Видео: монтаж дренажного колодца

Ремонт колодцев пластиковыми трубами

Даже колодцам иногда требуется ремонт. Об этом чаще всего свидетельствует ухудшение качества воды. Она приобретает неприятный запах и вкус. Причин появления подобных проблем множество. Большое количество илистых отложений оседает на дне и стенках шахты. Органические компоненты, попавшие в шахту, способны повлиять на герметичность облицовки.

Пластиковый дренажный колодец: выбор, устройство и монтаж

Основные элементы колодца

Основная проблема старого деревянного колодца может быть в повреждении нескольких венцов. Если в  колодце произошла подвижка колец, то можно исправить проблему с помощью пластиковых колец и термоусадочных материалов. Также при этом используются специальные герметики для дна. Существует и производство вставок в колодец, которые позволяют сделать качественный ремонт.

Пластиковый дренажный колодец: выбор, устройство и монтаж

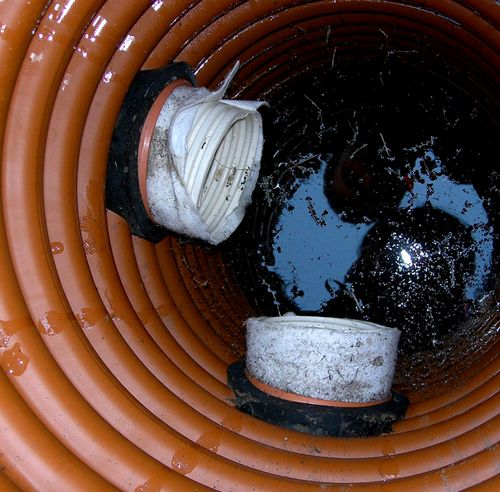

Распространенной проблемой являются засоры

В некоторых случаях требуется соединение дренажной трубы с колодцем. Это позволяет откачивать воду и производить чистку. Углубление пластиковой трубой требуется, когда нет места для нового колодца. Как углубить конструкцию могут подсказать только специалисты.

Пластиковый дренажный колодец: выбор, устройство и монтаж

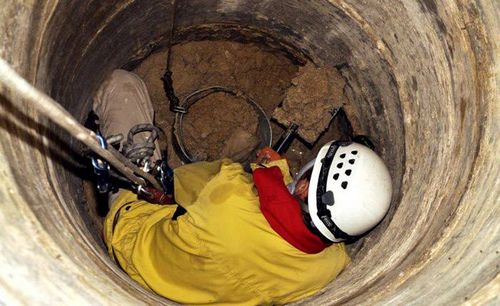

Углубление колодца требует соблюдение техники безопасности

Очистка дренажных колодцев: основные этапы

Часто чтобы сделать ремонт, необходимо провести чистку и дезинфекцию в колодцах. На видео показана  чистка с помощью дренажного насоса.

У многих возникает вопрос, если колодец залился, что делать. Чтобы определиться, можно ли почистить ливневую систему, следует пройтись по следующим пунктам:

  • сначала выполняется откачка воды из резервуара;
  • после того, как сброс воды произведен нужно почистить дно и стены конструкции с помощью раствора марганца темного цвета;
  • если на дне большое количество ила, то меняются все слои фильтров;
  • иногда требуется тщательная дезинфекция хлором. Вверх емкости прикрывается брезентом на сутки. При этом требуется полноценный отвод воды из колодца;
  • стенки нужно промыть несколько раз, пока из воды исчезнет запах хлорки.
Пластиковый дренажный колодец: выбор, устройство и монтаж

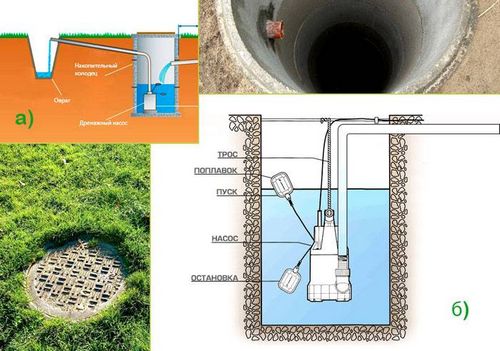

Схема очистной системы

Важным вопросом является, куда девать воду при откачке. Ее можно отвести в естественный водоем или использовать в сельскохозяйственных целях.

Статья по теме:

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Где купить пластиковый колодец для канализации: цена, производители, дополнительные элементы

Перед тем как возвести ливневый колодец, нужно узнать, сколько стоит установка, а также стоимость отдельных элементов.

Некоторые детали можно приобрести отдельно. Например, это может быть крышка с люком, пластиковая труба, кольца сборные или пластиковая вставка. Дороже обойдутся декоративные крышки или трубы большого диаметра. Изделия из бетона и из пластика имеют разную стоимость.

Можно приобрести от разных производителей кольца для колодца, цена на разные модели зависит от качества материала и сложности конструкции. В таблице представлены цены на некоторые изделия.

Таблица 2. Средние цены на колодцы для канализации

Модели Изображение Характеристики Цены, руб.
Колодец кабельной связи ККС-3
Пластиковый дренажный колодец: выбор, устройство и монтаж
Материал бетон 12 000
Пластиковый колодец связи КС-2, Polimer Group
Пластиковый дренажный колодец: выбор, устройство и монтаж
Для изготовления используется полиэтилен 6 000
Гофрированная модель 315х3000, Wavin
Пластиковый дренажный колодец: выбор, устройство и монтаж
Используется как инспекционный вариант. Может соединяться с трубами. В комплекте есть специальная муфта. 6 290
Колодец смотровой, крышка 315*1500, три отвода по 110 мм
Пластиковый дренажный колодец: выбор, устройство и монтаж
Используется для обслуживания дренажного трубопровода. Снаружи применяется ПНД, а внутри гладкая прослойка ПВД. Дно и крышка из ПНД. 3 200
Galmar GL - 11402
Пластиковый дренажный колодец: выбор, устройство и монтаж
Инспекционная конструкция из пластика. 3 300
Анион СКД 1800
Пластиковый дренажный колодец: выбор, устройство и монтаж
Канализационное устройство из пластика. Используется для нижней части поворотного кольца. Оборудовано плоскими площадками для врезки трубопровода. 12 900
Экопром Росток 1000
Пластиковый дренажный колодец: выбор, устройство и монтаж
Используется, как фильтрующий элемент, для доочистки сточных вод в песчаных грунтах. Рекомендуется использовать систему двух фильтрующих колодцев. Конструкция состоит из гофрированной полипропиленовой трубы. Данный материал не разлагается. 4 800

Вы можете приобрести качественные конструкции или сделать их самостоятельно. В любом случае нужно соблюдать правила техники безопасности и учитывать рекомендации от специалистов.

Выбрать пластиковый или бетонный вариант, поможет изучение характеристик отдельных моделей и особенностей их установки. Какую конструкцию выбрать решать вам.

Похожие статьи
