Прогоны железобетонные: характеристики и маркировка по ГОСТ, монтаж своими руками, цены

Бетонные кровельные покрытия и перемычки – самые прочные и при этом одни из самых хрупких конструкций, которые только применяются в строительстве. Они способны выдерживать огромное распределенное давление, но разрушаются, стоит лишь приложить к ним точечную нагрузку. Пока ЖБИ имеют под собой сплошную опору, они надежны и прочны. Если же под ними оказывается пустое пространство, их начинает изгибать под собственным весом. Чтобы избежать разрушения бетона, необходимо обеспечить ему опору снизу. И с этой задачей могут справиться только мощные прогоны.

Оглавление:

1. Разновидности балок
2. Маркировка
3. Технические показатели
4. Особенности применения и монтажа
5. Расценки

Железобетонные прогоны представляют собой армированные изделия с повышенным сопротивлением изгибающим нагрузкам. По сути, это мощная длинномерная балка для горизонтального усиления перекрытий и широких проемов, на которую укладываются прочие элементы строительной конструкции. Вся приложенная нагрузка передается на вспомогательную систему прогонов, а они уже переносят ее на несущие стены, фермы или другие опоры. Для получения лучших характеристик прочности на изгиб профиль прогона делают высоким и узким. А чтобы обеспечить ему надежное и устойчивое опирание на другие составляющие – дополняют полками.

Классификация

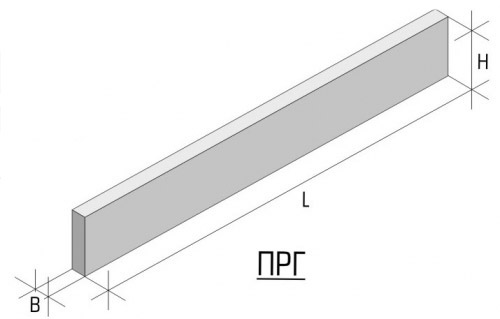

Основными видами являются прямоугольные (ПРГ) и тавровые (ПР) железобетонные балки. Последние, в зависимости от особенностей профиля, разделены на два типа:

• с перпендикулярной полкой – марки от 1ПР до 3 ПР;
• с диагональной – 4ПР и 5ПР.

В самих балках оставляются 5-сантиметровые сквозные отверстия или же выпускаются сверху металлические петли для строповки при монтажных работах. Закладные элементы (пластины, анкеры) покрываются антикоррозионным составом.

Также прогоны могут отличаться по схеме армирования:

• ненапряженные – усилены только стальным каркасом из стержней AIII;
• предварительно-напряженные, где в дополнение идут продольные напрягаемые стержни, увеличивающие несущую способность изделия.

Особенности маркировки

Массовое производство и применение перемычек из армированного бетона началось еще в 60-х. Тогда же была создана нормативная база для их изготовления – серии рабочих чертежей, по которым до сих пор заводы ЖБИ выпускают свою продукцию. В какой-то единый пакет документов они так и не были объединены, поэтому маркировка прогонов у разных производителей немного отличается.

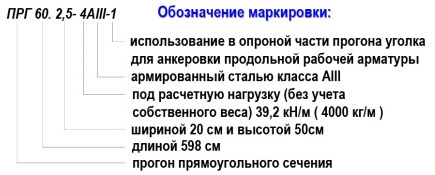

По марке можно определить не только габариты изделия, но и форму его сечения:

• П – общее обозначение монолитного прогона.
• Р – имеет опорные полки, то есть в разрезе выглядит как тавровая балка.
• Г – прямоугольная форма профиля.

После буквенного сокращения указываются округленные основные размеры, выраженные в дециметрах. Ширина и высота выбираются из рядов значений – 12-40 и 30-50 см соответственно, длина начинается с 2,78 м. За общей информацией идет допустимая нагрузка, то есть основная характеристика несущего элемента, выраженная в т/м. Следом – условное обозначение арматуры.

Последние в маркировке изделия – свойства проницаемости бетона для агрессивных газовых сред: нормальная (Н) или пониженная (П). Здесь же могут содержаться сведения о закладных элементах или применении тяжелого бетона (т). Последнее ГОСТом не регламентируется, но отдельно указывается в серии рабочих чертежей 1.225-2 (выпуск 12).

Иногда железобетонные прогоны прямоугольного сечения ПРГ маркируются иначе. После общего сокращения наименования «П» размещается расчетная нагрузка в сотнях килограммов на метр длины. То есть П40 – это прогон, выдерживающий помимо собственного веса еще 4000 кГс/м (серия чертежей ИИ-03-02). В более поздней технической документации появилось дополнение к такой маркировке. Следующая за нагрузкой цифра уже указывает на длину в дециметрах, а после нее ставится литера «п», обозначающая прямоугольную форму профиля (1.225-2 вып.5).

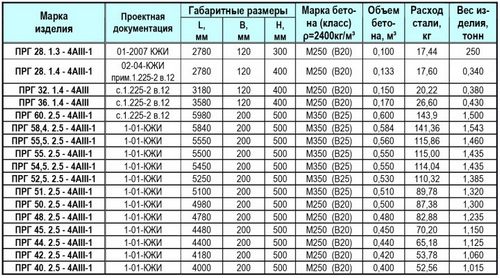

Характеристики

Для производства прогонов применяются достаточно тяжелые марки бетона с различной прочностью. Ее подбирают в зависимости от размеров изделия и особенностей армирования:

• 3,58 м – М200;
• 2,78 и 3,15 м – М250;
• 5,98 м с пространственным армированием – М300;
• 5,98 м с предварительно напряженной арматурой – М350.

Плотность этих бетонов достигает 2,5 т/м3, а если еще учесть размеры ЖБИ и вес стальных стержней, масса отдельного изделия получается немаленькой – от 150 до 1500 кг. Несущая способность каждой балки – 39,2 кН/м, что позволяет использовать их в строительстве крупных общественных зданий и жилых объектов из блоков или полнотелого кирпича. Однако следует учитывать, что указанная расчетная нагрузка – это предел возможностей для железобетонной конструкции, после которой начинается ее разрушение.

При выборе лучше ориентироваться на нормативный показатель (без учета коэффициента надежности). Для ПРГ эти данные приведены в сопроводительной записке к серии рабочих чертежей и составляют 28,9 кН/м при длительном воздействии или 33,4 кН/м при временном.

Применение и установка

ГОСТ 26992-86, согласно которому производятся железобетонные балки прогонов, предполагает их использование для устройства покрытий плоских кровель с уклоном не более 5%. Изделия с полками марок 1ПР и 2ПР, а также 4ПР и 5ПР допускается монтировать в том числе и на наклонных крышах (до 25%).

Однако в строительстве их не менее широко применяют для формирования оконных проемов, усиления гаражных и ангарных ворот, в качестве жестких опор плитных перекрытий со слабой самонесущей способностью. Это универсальные изделия, которые могут полностью заменить железобетонные перемычки или ригели, если нагрузка на балки оказывается слишком большой.

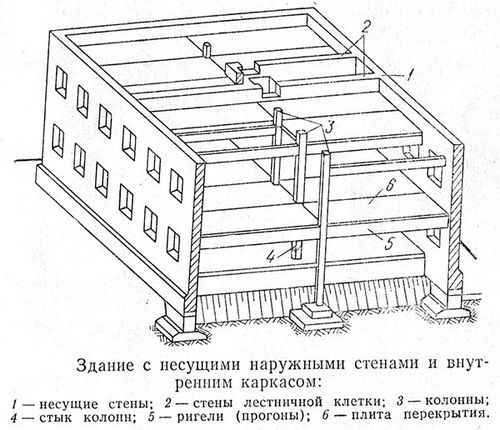

Из-за немаленького веса и проведения работ на высоте требуется привлечение подъемной техники. Сопутствующие операции выполняют четверо рабочих: два такелажника внизу и строители в зоне установки ЖБИ. Балка укладывается горизонтально на цементный раствор с опиранием на стены, несущие колонны или ж/б подушки, создавая дополнительное ребро жесткости. Сверху формируется кровельный пирог или монтируются перекрытия из ж/б плит.

Стоимость

Прогоны изготавливают только на заводах согласно сериям чертежей ИИ-03-02, 1.225-2 и 1.225-1. Особые требования предъявляются к их армированию и выбору характеристик бетона в соответствии с назначением и размерами изделий. Так что залить их прямо на объекте, как плиту перекрытия, не получится – в любом случае придется искать, где купить балки по оптимальной стоимости.

На цену ЖБИ влияют размеры прогонов, то есть их материалоемкость. Свою роль играет марка арматуры и ее расход. Если же серийные ЖБИ по проекту не подходят, на заводе можно заказать нетиповые прогоны промежуточных размеров. Номенклатура таких изделий у производителей впечатляющая, так что отыскать нужные балки не составит труда.

Прогон	Масса, кг	Цена, руб/ед
Прямоугольного сечения
ПРГ 17.1.3-4	150	1 730
ПРГ 28.1.3-4т	250	2 870
ПРГ 36.1.4-4	430	3 190
ПРГ 58.2.5-4	1 450	11 270
П40-28п	240	2 840
П40-36п	410	3 530
П40-60п	1 500	14 220
Таврового сечения
ПР 45.4.4-3	1 550	3 660
ПР 60.4.4-5	2 050	7 820

Отпуск балок с завода конечным потребителям строго регламентирует ГОСТ. На момент отгрузки прочность бетонной поверхности должна как минимум составлять 70 % от заявленной марки. В зимний период эти требования ужесточаются, поэтому ЖБИ прогоны отпускаются с характеристиками, на 90-100 % соответствующими проектным.
