Расчет плитного фундамента для дома: определение нагрузок и габаритов, примеры и цена

Плитный фундамент – дорогое удовольствие. Но можно сделать правильный расчет, чтобы не потратить лишнего. Расходы на строительство монолитной плиты будут напрямую зависеть от ее размеров, те в свою очередь – от внешних нагрузок. С них и начнем расчет.

Расчет плитного фундамента для дома: определение нагрузок и габаритов, примеры и цена

Оглавление:

  1. Расчет нагрузки и габаритов
  2. Объем плиты
  3. Особенности армирования
  4. Стоимость плитного основания

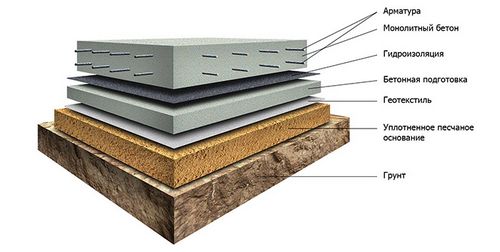

Определение нагрузок и толщины

Этим занимаются специалисты после обследования участка и составления проекта дома. Но можно ограничиться самостоятельным определением веса объекта – технология несложная. Расчет нагрузки должен учитывать давление возведенного здания и силы пучения грунта. Для этого по плану будущей постройки определяют:

  • общий вес строительных и отделочных материалов без фундамента;
  • ориентировочную массу всей мебели и техники, проживающих людей;
  • снеговые нагрузки для конкретного региона.

К примеру, после такого расчета вы получили вес постройки около 320 т, а сам дом должен опираться на плитный фундамент размером 6х8 м. Тогда давление, передаваемое на почву, в пересчете на единицу площади будет равно 0,67 кг/см2. Но вес основания здесь пока не участвует, так как мы еще не нашли его толщину.

Вопрос – сможет ли грунт выдержать такой дом с учетом массы самой плиты и не опрокинет ли его при пучении? Все зависит от мощности фундамента и состава почвы. Для разных видов слабых грунтов существуют ориентировочные цифры, увязывающие их несущую способность с внешними нагрузками, которые передает плитный фундамент:

  • 0,25 кг/см2 – оптимальная величина для мелкопесчаной почвы средней плотности и пластичной глины;
  • 0,35 кг/см2 – такое давление должно передавать основание на пылеватые пески и суглинки.

С учетом веса бетона с армированием (2,7 кг/м3), толщина любого фундамента для указанных грунтов выбирается из нескольких возможных вариантов:

Мощность плиты, см Объем заливки, м3 Вес бетона, т Вес постройки с основанием, т Давление на почву, кг/см2
15 7,2 19,5 339,5 0,34
20 9,6 25,9 345,9 0,35
25 12 32,4 352,4 0,35
30 14,4 38,9 358,9 0,36

В нашем примере оптимальный вариант для строительства на суглинке – плитное основание толщиной 20 см. Его и принимаем для дальнейшего расчета. Если же вы получили цифру меньше 15 либо больше 35 см, значит, монолитная плита «не вяжется» с проектом. Слишком мощная говорит о том, что можно обойтись ленточным типом. Излишне тонкая намекнет на избыточный вес дома. При таких условиях постройка просто начнет медленно уходить под землю. В обоих случаях расчет толщины плитного фундамента лучше перепоручить профессионалам.

Расчет плитного фундамента для дома: определение нагрузок и габаритов, примеры и цена

Многие частные застройщики вполне довольствуются ориентировочными цифрами, имеющими небольшую погрешность:

1. Для бани или гаража толщина фундамента принимается 15 см и увеличивается на 5, если строительство ведется на сильнопучинистом грунте.

2. Для одноэтажного дома из кирпича или монолитного бетона заливают основание в 20 см.

3. Коттеджи повыше потребуют устройства мощной плиты толщиной около 25-30 см.

4. Фундамент для дома из газобетона или других легких стройматериалов (OSB, дерево) допускается делать на 5 см тоньше.

По приведенной выше увязке нагрузок и толщины видно, что этими цифрами можно спокойно пользоваться.

Расчет свайно-плитного фундамента – отдельная задача, для которой нужно дополнительно определять несущую способность свай, завязанную на их диаметр. Результат будет сильно отличаться в зависимости от глубины погружения опор. Браться за такую работу самостоятельно не стоит, если вы не профессиональный проектировщик с полным набором нужных программ.

Расчет плитного фундамента для дома: определение нагрузок и габаритов, примеры и цена

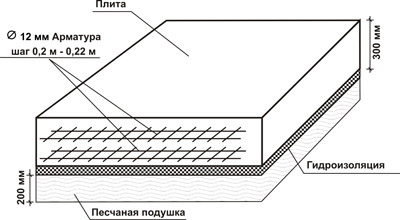

Объем заливки

Когда габариты определены, остается только вывести значения, которые потребуются для дальнейшего расчета:

  • Площадь основания: 6 х 8 = 48 м2.
  • Объем плиты: 48 х 0,20 = 9,6 м3.
  • Площадь боковых стенок: (6 + 8) х 2 х 0,20 = 5,6 м2.

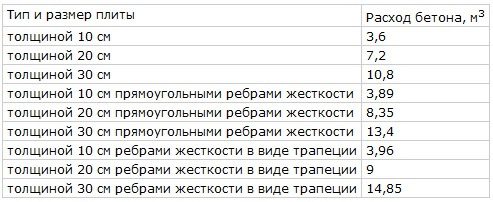

Расчет высоты плиты позволяет узнать сразу несколько параметров монолитной основы, такие как требуемое количество бетона для заливки или расстояние между поясами армирования.

Расчет плитного фундамента для дома: определение нагрузок и габаритов, примеры и цена

Арматура

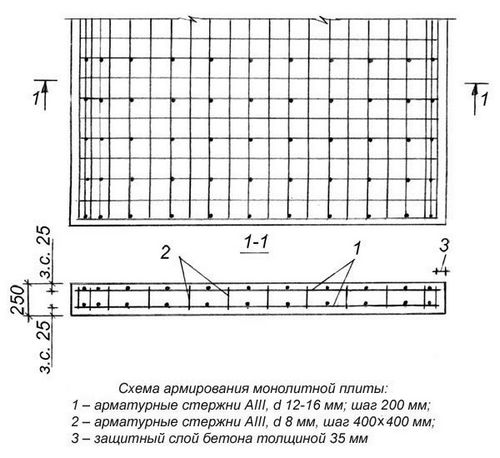

Расчет количества арматуры для армирования плитного фундамента выполняется для одного пояса, а полученная цифра потом просто удваивается. Размер ячеек, образующихся при пересечении продольных и поперечных стержней, по технологии принимается равным 20-30 см. Выберем более экономный вариант основания с решеткой в 300 мм.

Диаметр прутьев определяется толщиной заливки и должен составлять 5 %, то есть в нашем случае – 10 мм. При этом их длина будет на 10 см меньше соответствующей стороны основания, чтобы обеспечить стальной арматуре достаточную защиту под 5-сантиметровым слоем бетона. Для рассмотренного примера понадобятся пруты длиной 5,9 и 7,9 м.

Расчет плитного фундамента для дома: определение нагрузок и габаритов, примеры и цена


Этих данных достаточно для подсчета количества стержней в каждом ряду армирования:

  • 5900 / (300+10) + 1 = 20 шт.
  • 7900 / (300+10) + 1 = 26 шт.

Для двух поясов потребуется 40 прутьев длиной 6 м и 52 – по 8 м, то есть всего 656 м. Если продавец не предоставляет услугу нарезки в размер, прутки стандартной длины придется укорачивать самостоятельно. Так как толщина фундамента по расчету принимается равной 20 см, вертикальные перемычки будут иметь длину 10 см (можно использовать часть обрезков). Количество связей определят точки пересечения стержней. Технология армирования допускает для них увеличение шага вдвое по сравнению с горизонтальными поясами – 600 мм. Тогда число перемычек будет равно 260 шт.

Стоимость строительства

Итак, все размеры и количество материалов определены, можно выполнить расчет стоимости плитного фундамента. Для большинства пунктов строительной сметы достаточно знать габариты будущей конструкции. Продолжим на том же примере для дома 6х8 м:

Статья расходов Расчетное количество Принимаем для фундамента Цена за единицу, рубли Всего, рубли
Песок 48 х 0,3 = 14,4 м3 15 м3 730 10 950
Щебень 20-40 48 х 0,2 = 9,6 м3 10 м3 1750 17 500
Теплоизоляция

Пеноплекс Фундамент 50 мм

54 м2 54 м2 235 12 690
Гидроизоляция

Пленка п/э

48 х 2 = 96 м2 96 м2 27 2 590
Бетон М200

с учетом усадки 2 %

9,8 м3 10 м3 3200 32 000
Арматура для плиты

d-10 мм

656 + 17 = 673 м 673 м 19 12 790
Проволока

d-1,2 мм отрезки по 0,3 м

1040 шт 312 м 0,55 170
Всего: 88 690

Не забудьте полученные цены скорректировать с учетом стоимости доставки материалов на участок.
