Ремонт газовых плит своими руками на дому: инструкции, видео

Рано или поздно необходимость сделать ремонт газовой плиты настигает практически всех владельцев этих устройств.

Обращаться к мастеру часто накладно, и хочется устранить неполадки на дому, чтобы не тратить время на транспортировку плитки и ремонт.

Существует ряд проблем газовых плит, например, отрегулирование электророзжига, с которыми вы действительно сможете справиться самостоятельно.

Содержание:

В этом вам поможет и разбор самых распространенных поломок в плитах и путей их решения, а также видео, где отражены все этапы работ.

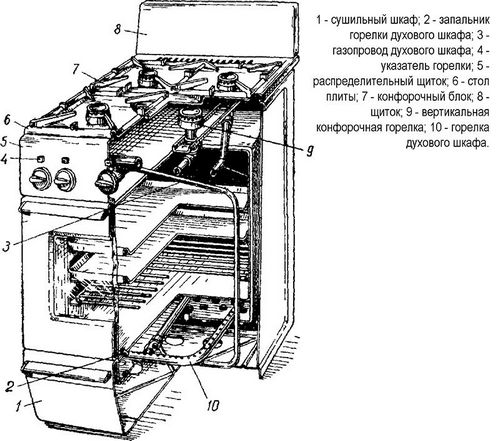

Внутреннее устройство плиты

Прежде чем заниматься ремонтом, нужно понимать, что собой представляет газовая плитка, какие детали в ней присутствуют, и какой ремонт газовой плиты своими руками может потребоваться в том или ином случае.

Фирм, выпускающих газовые плиты, множество: Gorenje, Ардо, Аристон и т.д. Но все плитки, даже если отличаются по цене, имеют аналогичный тип внутреннего устройства.

Ремонт газовых плит своими руками на дому: инструкции, видео

Строение конфорок

Самая заметная часть любой плиты – конфорки. Каждая конфорка прикреплена к столу плиты с помощью болтов. Конфорка тоже состоит из нескольких деталей: они имеют крышку, рассекатель и инжектор.

К каждой конфорке подведена трубка из стали и меди, имеющая крепление, подобное американке. За счет этого устройства конфорка и получает газ.

Ремонт газовых плит своими руками на дому: инструкции, видео

Устройство газовой конфорки

Чтобы работать с конфорками никаких особых инструментов не потребуется: вам будет нужен ключ, скорее всего, на 13, чтобы разобрать детали конфорки, если ей нужен ремонт или очистка.

После завершения ремонта и сборки нужно собрать конструкцию и проверить, насколько она герметична, чтобы не допустить утечки газа.

Каждая конфорка имеет по периметру свечи в количестве двух штук.

Одна помогает создать розжиг, работая с помощью пьезоэлементов или электронной схемы, а вторая служит термопарой, подключенной к схеме, контролирующей горение.

Ремонт газовых плит своими руками на дому: инструкции, видео

Газовая конфорка (снята решетка для посуды): 1— форсунка, 2— свеча электроподжига, 3— датчик пламени (горячий спай термопары)

Свечи отличаются друг от друга даже внешне, поэтому перепутать их будет сложно.

Свеча под электроподжиг обладает керамическим кафтаном, он нужен, чтобы не допустить пробивания искры ниже необходимого уровня.

Именно поэтому важно качественно заземлять плиты, где встроен электророзжиг. Также не терпит электророзжиг применения подводок для водопровода и металлических нитей.

Ремонт газовых плит своими руками на дому: инструкции, видео

Схема электроподжига

Важно отделять плиту от стояка с помощью специальных прокладок при установке и ремонте, иначе есть реальный риск взрыва.

Ремонт газовых плит своими руками на дому: инструкции, видео

Свеча с термопарой имеет кафтан из бронзы, который является мощным проводником тепла

От того, насколько быстро остывают полупроводники после того, как потухает пламя, зависит надежность и скорость включения защиты, перекрывающий газ, после того, как вы закончили пользоваться плитой.

Контроль тока газа

Под столом плиты можно увидеть коллектор. Он имеет вид толстой трубки, от которой расходятся подводки к конфоркам.

Ремонт газовых плит своими руками на дому: инструкции, видео

Коллектор газплиты

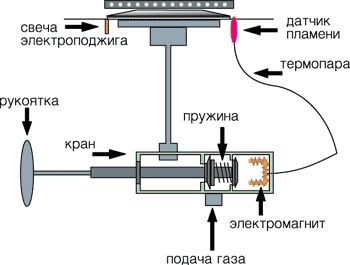

Контроль тока газа происходит за счет электромагнитных клапанов, число которых равняется количеству конфорок на плите.

Это нужно, чтобы, если пламя одной горелки потухнет, другие все равно смогли функционировать.

Электромагнитные клапаны оборудованы катушкой индуктивности. При нагревании термопары образовывается ЭДС, которая фиксирует устройство открытым.

Ремонт газовых плит своими руками на дому: инструкции, видео

Электромагнитный клапан с индукционной катушкой

Самостоятельный ремонт плиты

Полноценный ремонт газовых плит Гефест, Gorenje и других моделей требует вмешательства специалистов, т.к. самостоятельно его будет сделать не только сложно, но и опасно.

Однако есть ряд работ, которые вполне можно провести своими руками на дому, и привести плиту в рабочее состояние, если ее повреждения не слишком серьезны.

Что делать, если вышел из строя электроподжиг?

Наиболее частой проблемой газовых плит является выход из строя электроподжига. В устранении этой проблемы вам поможет видео – посмотрите его перед началом ремонта, чтобы сделать все правильно.

Видео-инструкция по ремонту электроподжига на примере плиты Gorenje:

Прежде всего, нужно отключить плиту от питания, снять с нее перегородку и осмотреть на наличие деформаций.

Если вы увидите, чтоб на ней есть сколы и трещины, то значит, именно поэтому плита не работает, и перегородку следует заменить.

Менять ее можно, только когда розжиг или автоподжиг отключен – не забывайте об этом. После замены проверьте, насколько качественно она работает теперь.

Если в вашей плите Gorenje или другой модели встроен пьезорозжиг, то технология работы будет несколько отличаться.

Ремонт газовых плит своими руками на дому: инструкции, видео

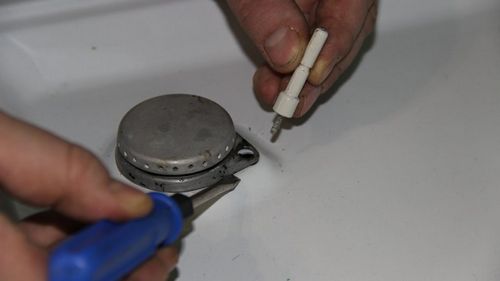

Замена свечи электроподжига

Сначала нужно снять устройство с контроля, затем убрать перегородку плиты, находящуюся снизу, и удалить воспламенитель, который прикручен к кронштейну с помощью крепления.

Если он потрескался или иным образом деформирован, то его следует заменить на новый. Чтобы поставить новый воспламенитель, нужно отключить модуль, отвечающий за розжиг.

Найти его вам поможет инструкция к плите.

После этого на место старой детали нужно установить новый воспламенитель и проверить, насколько качественно теперь работает газовая плита.

Ремонт дверцы духовки

Нередко после длительной эксплуатации начинают заедать или плохо закрываться дверцы духовки.

Ремонт газовых плит своими руками на дому: инструкции, видео

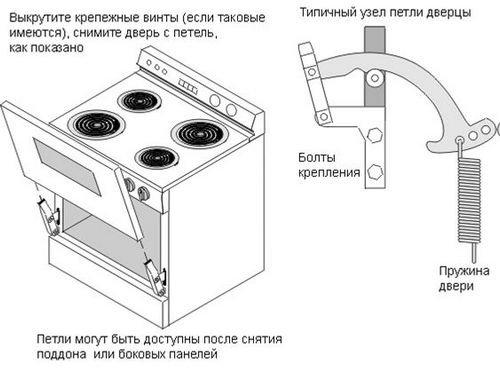

Крепление двери духовки

Чтобы произвести подобный ремонт газовых плит Индезит, Gorenje и прочих, нужно раскрутить винты, которые удерживают дверцы и раскачать их в разные стороны, чтобы дверь плотно зафиксировалась на петлях, с которых, возможно, слетела.

После этого заново затяните болты, если все сделано правильно, то дверь должна встать на место, и духовка должна плотно закрыться.

Видео-инструкция по ремонту дверцы духового шкафа:

Если деталь по-прежнему не работает, то, возможно, вам следует заменить прокладку, которая отвечает за плотное прилегание дверцы духовки к каркасу плиты.

Чтобы это сделать, нужно открутить дверные петли, которые располагаются выше ручек, и снять крышку плиты.

Скорее всего, нужно будет удалить также внутренние винты и кромки панели, либо, можно будет просто отодвинуть их и таким образом удалить крышку.

Винты, с помощью которых зафиксировано стекло на блоке панели, нужно убрать, а после удалить и само стекло, отсоединив прокладки, которые его удерживают.

Ремонт газовых плит своими руками на дому: инструкции, видео

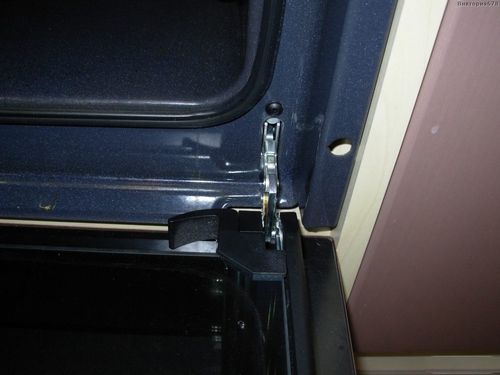

Узлы петель дверцы духового шкафа

Теперь нужно отсоединить сами прокладки, которые находятся между дверцей и стеклом изнутри.

Теперь нужно поменять прокладку на новую и вернуть все детали на место, действуя в обратном порядке.

Пользуйтесь инструкцией от производителя, т.к. устройство разных моделей будет несколько отличаться, и действовать придется по-разному.

Регулировка подачи газа в горелку

Часто бывает, что подача газа в горелку отрегулирована неправильно. В результате пламя горит прерывисто или вообще пропадает. Если устройство работает правильно, то пламя должно быть ровным и иметь ярко голубой цвет.

Ремонт газовых плит своими руками на дому: инструкции, видео

Правильно отрегулированное минимальное пламя

Если ваше устройство работает другим образом, то значит, розжиг или автоподжиг нужно правильно настроить и отрегулировать плиту.

Для этого нужно сначала отключить подачу газа, а затем удалить перегородку. Затем нужно снова включить ее и определить, какой воздушной заслонке требуется регулировка.

Ремонт газовых плит своими руками на дому: инструкции, видео

Регулировочные элементы пламени: 1— газовая конфорка, 2— шток крана, 3— винт регулировки минимального пламени

Чтобы отрегулировать работу, нужно раскрутить установочной винт, который блокирует пластину – он отвечает за пропорцию, в которой газ смешивается с воздухом.

Установив его в нужное положение, включите плиту и проверьте, как она работает.
