Индукционный котел отопления: все про принцип работы + 2 варианта устройства своими руками

В процессе планирования устройства отопительной системы на даче или в загородном доме многие пытаются решить проблему чрезмерных расходов на энергоносители путем установки индукционного котла отопления. Кроме экономии электроэнергии его устройство таково, что позволяет обходиться без вредных выбросов в окружающую среду и не представляет никакой опасности в процессе использования. Немаловажным аргументом в его пользу является и возможность его самостоятельного конструирования. В данной статье мы рассмотрим, что такое индукционный котел отопления: все про принцип работы + 2 варианта устройства своими руками. Кроме того, нам станут очевидны его преимущества перед обычными электрическими котлами и газовыми агрегатами.

Индукционный котел отопления

Содержание:

• Устройство индукционных котлов
• Принцип действия индукционных котлов
• Плюсы и минусы индукционных котлов
• Установка индукционного котла и системы управления к нему
• Примеры самодельных конструкций
  • Первый вариант
  • Второй вариант
• Особенности самостоятельной установки и эксплуатации самодельных котлов

Устройство индукционных котлов

В основу внутреннего устройства такого котла включен индуктор (трансформатор). Обычные бытовые индукционные котлы немного отличается от аналогичных промышленных с цилиндрической системой обмотки. В компактных котлах бытового назначения применяется медная обмотка тороидального типа.

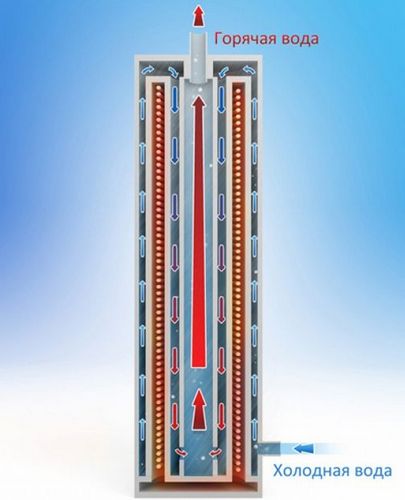

Схема нагрева жидкости в индукционном котле отопления

Внешний корпус агрегата выполнен из окрашенного металла, затем идет толстый слой тепло- и электроизоляции, внутри которой находится сердечник с двойной стенкой. Он изготовлен из особой ферромагнитной стали и имеет толщину стенок не менее 10 мм. Тороидальная обмотка, которая намотана на сердечнике — это первичная обмоткой. Именно в ней происходит преобразование энергии электрического поля в магнитное, которое создает вихревые токи. Уже их энергия переносится на вторичную обмотку. В роли вторичной обмотки выступает корпус контура, который под действием этой энергии выделяет большое количество тепла, передающегося теплоносителю. Тороидальная обмотка позволяет создавать агрегаты с небольшим весом и габаритами.

Принцип действия индукционных котлов

В стандартную комплектацию обычно входит сам котел, совершенно необходимый полупроводниковый преобразователь, называемый инвертором, автоматические выключатели, терморегулятор электронный. Сам температурный датчик находится внутри корпуса котла.

Работа индукционных котлов базируется на принципе электромагнитной индукции. Его суть в том, что электроэнергия, потребляемая из сети, создает электромагнитное поле. Теплоноситель подается внутрь котла котел через водный патрубок, который приварен внизу. Переменный ток частотой 20 кГц поступает на котел через инвертор. При включении этого прибора ток протекает через тороидальную обмотку котла. При этом стальной сердечник всего за 7 минут нагревается до температуры 750 градусов.

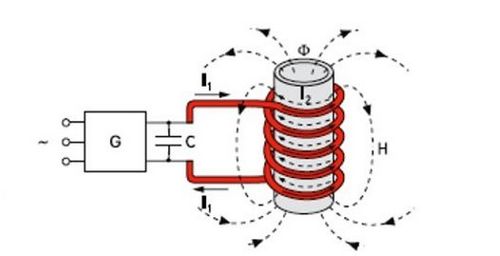

Принцип действия индукционного котла

Произведенное тепло передается теплоносителю, циркулирующему внутри контура. Быстрый нагрев жидкости создает конвекционные потоки. Это означает, что разогретый теплоноситель сильно расширяется и устремляется вверх по конструкции котла и далее в саму систему отопления. Часто этого бывает достаточно, чтобы происходила полноценная работа бытового котла, имеющего среднюю протяженностью отопительного контура. Такой метод позволяет достаточно быстро обогревать всю систему, но для лучшей циркуляции нужно дополнительно устанавливать обычный циркуляционный насос.

Благодаря применению принципа магнитной индукции, разогрев теплоносителя в таких котлах происходит гораздо быстрее, чем в агрегатах с тэнами, а потери тепла минимальны. На сердечнике почти не возникает накипь, какой бы жесткой и известковой не была вода.

Это происходит потому, что вихревые потоки вынуждают сердечник вибрировать, не позволяя образоваться накипи. Одновременно, вскипающие у его тела пузырьки, очищают поверхность сердечника. По причине герметичности всей системы, теплоноситель забирает максимальное (98%) количество выделяемой тепловой энергии. Таким образом, эти параметры очень сильно увеличивают КПД котла, что положительным образом сказывается на его экономичности и сроках эксплуатации.

Плюсы и минусы индукционных котлов

Индукционные котлы обладают рядом безусловных преимуществ перед обычными котлами на ТЭНах:

• Стабильные показатели КПД до 99% практически весь срок эксплуатации.
• Отсутствие нагревающихся элементов, что значительно продлевает срок применения устройства.
• Отсутствие двигающихся элементов, что полностью исключает механический износ и необходимость замены комплектующих.
• Отсутствие разъемных внутренних соединений не дает возможность возникновения течи.
• Полная доступность работы даже при постоянном токе либо низком напряжении в сети.
• Очень быстрый нагрев до нужной температуры теплоносителя (5 – 7 мин).
• Достаточно высокая степень электро- и пожаробезопасности, соответствующая классу II за счет использования сердечника, не связанного напрямую с индуктором.
• Отсутствие необходимости установки дымохода и предоставления под котел отдельно расположенного помещения. Для установки данной системы нет потребности в привлечении высококвалифицированных специалистов.
• Нормативный срок эксплуатации прибора до 25 лет и даже более. Он напрямую зависит от герметичности запаянного внешнего шва и от большой толщины металлических труб для сердечника. Ему не нужны никакие профилактические работы в течение всего срока эксплуатации.
• Котел может использовать все доступные жидкие теплоносители: масло, вода, антифриз, этиленгликоль без какой-либо предварительной подготовки.
• Менять отработку теплоносителя можно всего один раз в 10 лет.
• Хорошая защита от перегрева и различных аварий, бесшумность в ходе работы.
• На котлах установлены электронные автоматизированные системы управления.
• Внутри контура отсутствует накипь.
• Возможность подключения котла к любым отопительным системам закрытого типа.
• Минимально возможный прогрев теплоносителя — 35°С.

Но у индукционных котлов есть недостатки, как перед другими отопительными приборами, так и по индивидуальным специфическим параметрам.

• Такие котлы можно подключить только к закрытому контуру отопления, очень часто с принудительной циркуляцией теплоносителя
• Достаточно большой вес котла при довольно небольших размерах. Вес котла мощностью 2,5 кВт составляет не менее 23 кг при полной высоте 45 см и диаметре 12 см.
• Большая, чем у других котлов цена, которая обусловлена наличием дорогостоящей детали – инвертора.
• Генерируемые на расстояние в несколько метров от котла радиопомехи в длинноволновом, средневолновом и даже УКВ-диапазоне. Они не оказывают воздействия на человеческий организм, но их хорошо чувствуют домашние животные и электронная аппаратура.

Установка индукционного котла и системы управления к нему

Установка таких котлов возможна только в закрытую систему отопления. Это требует наличия расширительного бачка-экспанзомата и насоса для принудительной циркуляции теплоносителя.

Согласно инструкции, индукционный котел выставляется строго вертикально. После этого, к нижнему патрубку ввода подключается обратная труба контура отопления. Выходной патрубок расположен в верхней части устройства (сбоку или сверху). На него закольцовывается подающий трубопровод.

Вес монтируемого котла достаточно серьезный, поэтому креплениям нужно уделить самое особое внимание. Они должны быть очень надежными с учетом того, что при работе котла его вес значительно увеличится за счет поступающего внутрь теплоносителя. Боковое расстояние от котла до окружающих предметов и стен – 300 мм. Расстояние до пола и потолка — 800 мм и не меньше. Важным и обязательным условием при монтаже таких котлов является их заземление. С ним возможно использовать, как металлические, так и металлопластиковые трубы.

Рядом с выводным патрубком встраивается группа приборов безопасности: подрывной клапан, манометр, воздухоотводчик. Расширительный бачок устанавливается на удобном участке обратной трубы системы. Запорная арматура главным образом монтируется уже после группы безопасности.

Монтаж всей системы управления, а также самого котла нужно производить в соответствии с существующими правилами и нормами ПУЭ, схемами и условиями, содержащимися в имеющемся в комплекте техническом паспорте.

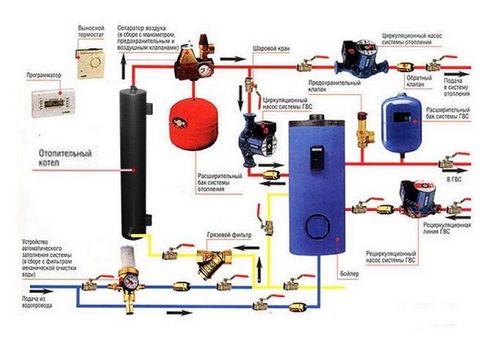

Схема подключения индукционного котла к системе отопления

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для осуществления главного отопления в частном доме, а хотите оборудовать им дачу или гараж, то вы можете попытаться сконструировать его самостоятельно. Существует два варианта, как это сделать.

Первый вариант

Для его реализации понадобятся куски пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, можно самостоятельно смастерить элементарную индукционную модель. Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой мощности тока до 15 ампер или даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Еще понадобится катанка из нержавеющей стали либо обычные отрезки стальной проволоки. Это нужно для выполнения роли нагреваемого элемента. Их длина – около 50 мм, при диаметре 7 мм.

Важной составляющей является медная проволока, которую можно без проблем приобрести в любом тематическом магазине. Не следует использовать обмотку со старых катушек. Корпус, являющийся основой индукционной катушки — это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть сеткой, чтобы они не высыпались.

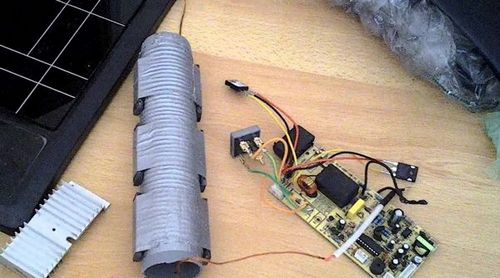

Так может выглядеть самодельное индукционное устройство

Индукционную катушку делают следующим образом: вокруг уже ранее приготовленной пластиковой трубы постепенно наматывают покрытый эмалью медный провод. Понадобится примерно 90 витков. Получившееся самодельное устройство требуется подключить к трубопроводной сети. Из трубопровода вырезают небольшой участок трубы, а вместо него устанавливают самодельный индукционный котел. Его подключают через инвертор и просто запускают воду.

Второй вариант

Это вариант предусматривает использование трехфазного трансформатора с возможностью и фиксации. Кроме того, понадобится еще и сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы они были похожи на бублик в разрезе. Эта конструкция выполняет, как проводниковую, так и нагревательную функции. Потом наматывают обмотку, непосредственно на корпус котла в целях его более эффективной работы, несмотря на небольшой вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.

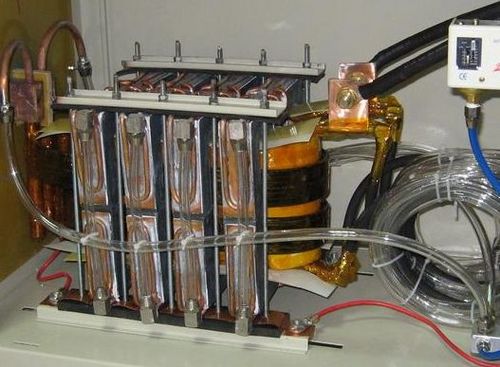

Самодельный индукционный котел из трансформатора

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудуется двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого. Если придумать и самостоятельно соорудить защитный кожух, то можно минимизировать тепловые потери.

Особенности самостоятельной установки и эксплуатации самодельных котлов

Как и в случае котлов, произведенных на заводе, для монтажа самодельной индукционной установки может подойти только отопительная система закрытого типа. В ее состав должен входить центробежный насос, который создает постоянную циркуляцию теплоносителя внутри отопительной системы. Распространенные сегодня пластиковые трубопроводы как нельзя лучше подходят для установки самодельного индукционного котла. Все нормативы, относящиеся к установке магазинных котлов, должны соблюдаться в полной мере и в данном случае. Если установить на систему органы управления и приборы безопасности, то ваша самодельная установка будет мало чем уступать своим заводским собратьям.

Хотя изготовить такой прибор достаточно сложно, и лучше не браться за это дело, не имея «прямых рук», эксплуатировать ее одно удовольствие. Ведь вместе с удобством эксплуатации мы получаем еще и серьезную экономию электроэнергии.
