Саморегулирующий греющий кабель для водопровода

В каждом доме есть места, куда отопительные трубы не подведены. А если в подобных холодных участках есть водопроводные трубы или наблюдается глубокое промерзание грунта, а в нем проложены водные коммуникации, то их просто необходимо защитить от промерзания. Лучшим вариантом, что сегодня предоставляет рынок строительных материалов, является саморегулирующий греющий кабель для водопровода.

Содержание:

Саморегулирующий греющий кабель для водопровода

Ассортимент саморегулирующих устройств

Что это такое?

Саморегулирующим греющим кабелем для водопровода называют такое устройство, которое имеет в своем составе гибкий источник нагрева. Если сделать расчленовку его, то можно увидеть, что вокруг медных жил, которые покрыты олово-медным сплавом, напрессована пластичная термомасса.

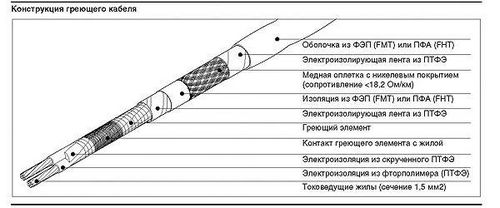

Саморегулирующий греющий кабель для водопровода

Структура электрокабеля

Такие провода имеют следующую классификацию:

  • Для применения в жилых домах. С помощью них обогревают водопровод и канализационную системы, точнее трубы ее отвода.
  • Для обогрева в коммерческих целях, то есть трубы водоподачи, системы водоотведения и пожаротушения.
  • Для обогрева промышленных точек, то есть зон, где имеется повышенная взрывоопасность, а также простые зоны промышленного назначения.

Они могут отличаться покрытием, спецификой заземления, а также своим ресурсом работы. Сама матрица «запускается» в работу, а значит, начинает греть, в том случае, когда чувствует происходит падение температуры в месте установки. Чем она холоднее, тем больше тепла дает матрица.  Кабель монтируется одним из выбранных способов и подключается к сети через розетку. В случае, когда нет возможности подключать его таким образом, можно заводить жилы в распаячную коробку.

Принцип работы саморегулирующего греющего кабеля для водопровода заключается в обогреве участков труб, которые подвержены промерзанию. Его применение позволяет монтировать водопровод и канализацию над уровнем промерзания грунта, что существенно упрощает работы, и экономит средства. Матрица являет собой греющий элемент, который проходит по длине провода – это позволяет обрезать его такой длины как необходимо. Кроме того, у подобных электрокабелей не бывает мертвых зон, что встречается у его «брата» зонального кабеля.

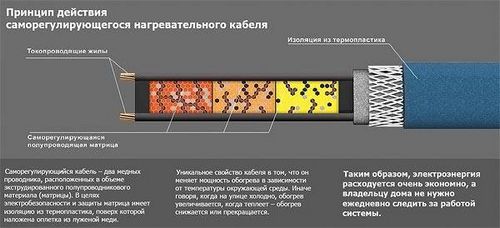

Саморегулирующий греющий кабель для водопровода

Принцип действия устройства

Важной особенностью такого провода является возможность его к саморегуляции. Она ярко проявляется в следующей ситуации. Когда прокладывается водопровод, часть его может проходить по поверхности земли, часть по промерзающему участку грунта, а часть под ним. Но для того чтобы исключить промерзание, электрокабель лучше монтировать по всей длине, но ведь температура трубы, на которую и реагирует кабель будет разной. Тут в дело вступает саморегуляция – устройство само определит, где какая температура нужна для оптимального состояния и это является его важным преимуществом.

Видео: обогрев труб водопровода греющим кабелем

Как выбрать подходящий?

Прежде чем выбрать энергокабель для обогрева труб с саморегуляцией, необходимо знать следующие параметры:

  • Диаметр трубы и из какого материала она изготовлена.
  • Какая толщина теплоизоляции.
  • Какой процент потери тепла происходит в трубе и сколько энергии нужно для его перекрытия.

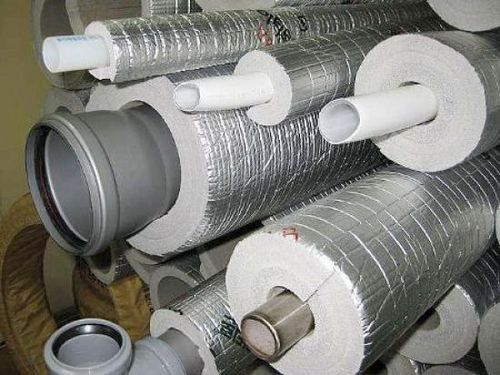

Для повышения эффекта, вся система нуждается в наличии утеплителя, и его нужно также правильно выбрать. Правильное решение этого вопроса поможет уменьшить теплопотери и более экономно израсходовать обогревающий потенциал, а значит продолжить срок его использования. Необходимая толщина теплоизоляции будет зависеть от толщины трубы, далее представлены рекомендованные параметры.

Диаметр трубы, дюймы – мм Толщина утеплителя минимальная,мм
1/2 – 15 20
3/4 – 20 20
1 – 25 30
1 ¼ — 32 30
1 ½ — 40 40
2 – 50 50
2 ½ — 65 65

Монтаж внутри

Саморегулирующий греющий кабель для водопровода внутри трубы разрешено прокладывать в случае промерзания системы, которая уже функционирует. Особое внимание следует обратить на монтаж его при использовании с питьевой водой. Электрошнур должен иметь соответствующий тип, который позволяет его применять в этом случае. Это будет значить, что его оболочка тестировалась соответствующим образом.

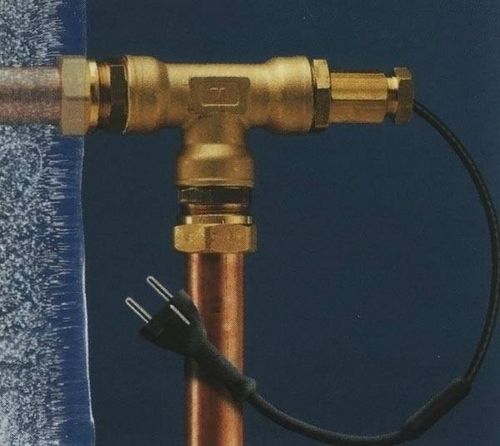

Саморегулирующий греющий кабель для водопровода

Cаморегулирующийся шнур внутри трубы

Для того чтобы ввести кпровод в систему необходимо использовать сальник. При монтаже нужно руководствоваться следующими правилами:

  • При подведении сверху дополнительная фиксация не требуется. Чего нельзя сказать о противоположном варианте. Для того чтобы не допустить «выползания» его изнутри необходимо хорошо его зафиксировать.
  • Прежде чем монтировать его в полости трубы нужно измерить необходимую длину.
  • Нельзя прокладывать провод в участках с кранами и другой запорной арматурой. После установки необходимо сделать соответствующую отметку, что трубопровод обогревается.
  • При введении электрошнура внутрь необходимо соблюдать осторожность, нельзя чтобы его внешняя оболочка повредилась. Для этого все потенциально опасные места нужно закрыть лентой.

По завершению прокладки к жилам провода подсоединяют вилку или включают его в состав ближайшей распаячной коробки.

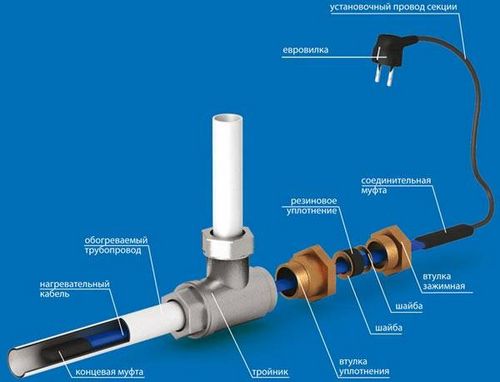

Саморегулирующий греющий кабель для водопровода

Внутренности трубы с саморегулирующим кабелем

Внешний способ

Если трубы только закладываются или залегают неглубоко и есть возможность подкладки кабеля поверху, то тут существуют разные варианты его размещения на трубе и других компонентах трубопровода, а именно:

  • Параллельно трубе. Тут могут быть вариации, при сильном промерзании целесообразно прокладывать 2 и больше кабелей, которые располагать параллельно.

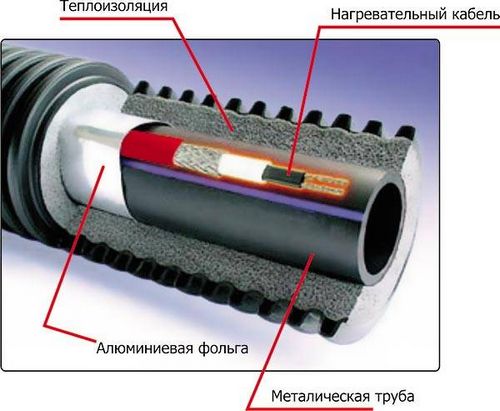

Саморегулирующий греющий кабель для водопровода

Труба с проложенным кабелем в разрезе

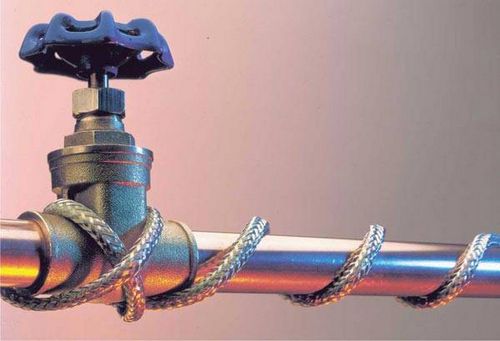

  • Обмотка трубы кабелем по спирали.
Саморегулирующий греющий кабель для водопровода

Спиральная обмотка

  • Прокладка кабеля волнистой линией, тут также могут быть вариации.

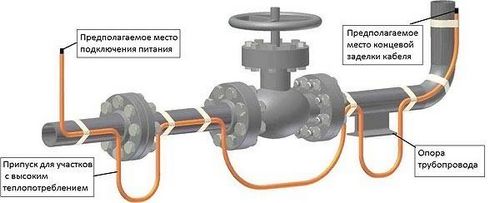

  • Есть разные варианты укладки кабеля и возле вентиля, на коленах, фланцах, иных участках.
Саморегулирующий греющий кабель для водопровода

Монтаж возле вентилей и фланцев

Общие правила при внешней укладке:

  • Важно контролировать процесс монтажа отсутствие механических повреждений кабеля, в том числе сжатие, перетирание, растяжение.
  • Крепить кабель к трубе нужно плотно и закреплять алюминиевым скотчем. Для начала используют небольшие куски для закрепления, а потом осуществляется проклейка по все площади. В таком случае удается достичь исключение контакта кабеля с теплоизоляцией, надежность крепления к трубе и большую площадь передачи тепла.
  • Нельзя использовать при креплении пластиковые ленты.
  • Если трубы пластиковые, то лучше предварительно обклеить их алюминиевым скотчем.

Выводы

Использование дополнительного источника тепла, который гарантирует наличие воды в доме и работу канализационных стоков очень помогает при низких температурах. Современные технологии дают возможность использовать саморегулирующий греющий кабель для водопровода принцип работы которого состоит в обогреве трубы и составных компонентов при понижении температуры. Кабель сам знает сколько нужно подогревать, поэтому от вас потребуется только осуществить монтаж правильно и наслаждаться преимуществами его работы.

Видео: монтаж саморегулирующегося греющего кабеля внутрь трубы
