Схема подключения электросчетчика, видео инструкция

Иногда случается так, что необходимо установить электрический счетчик в квартире, а вызвать профессионального электрика нет возможности. При соблюдении правил техники безопасности, подключение электросчетчика можно выполнить самостоятельно.

С подробной информацией, описанной в нашей статье, можно ознакомиться ниже в видео подключения электросчетчика, а ниже — разберем этот процесс подробнее.

Содержание:

Схема подключения электросчетчика, видео инструкция

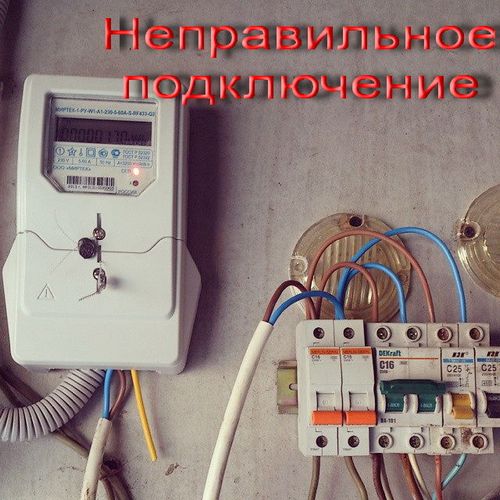

Для выполнения работ необходимо подготовить инструменты – отвертки и индикатор, и оборудование – электросчетчик и автоматические выключатели.

Схема подключения электросчетчика, видео инструкция

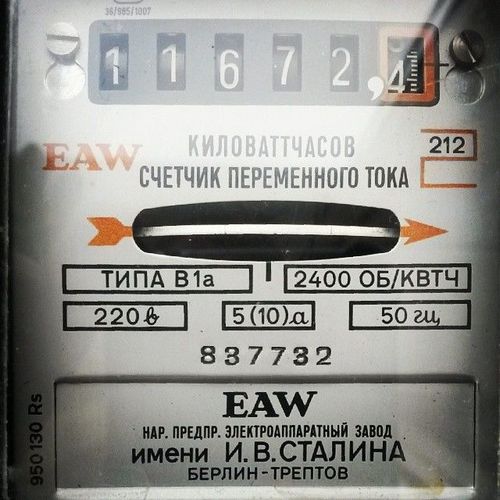

При покупке счетчика нужно обратить на технические характеристики устройства. Обычно они указываются на тыльной стороне. Максимальная мощность тока не должна превышать параметров, которые указываются в виде символов (например, 5-15 А или 10-40 А). По утвержденным нормам, на квартиру выделяется до 16-25 Ампер, а с оборудованной электроплитой – 40 – 63 Ампер. Напряжение в сети может быть – трехфазное (380 Вольт) или однофазное (220 Вольт).

Понятно, что подключение электросчетчика в квартире производится для учета потребляемой электроэнергии. Устройства можно разделить на механические и электронные, одно- и трехфазные. Их подключают по прямой схеме, которая проще и распространенна в применении. Эта схема подключения не требует установки и использования дополнительных трансформаторов тока.

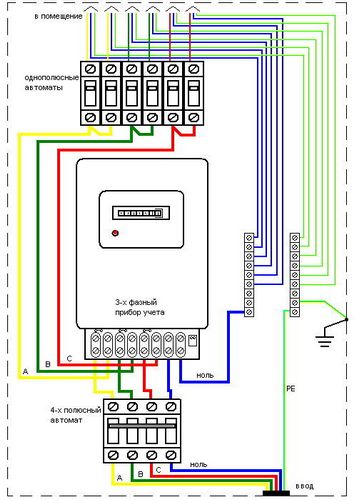

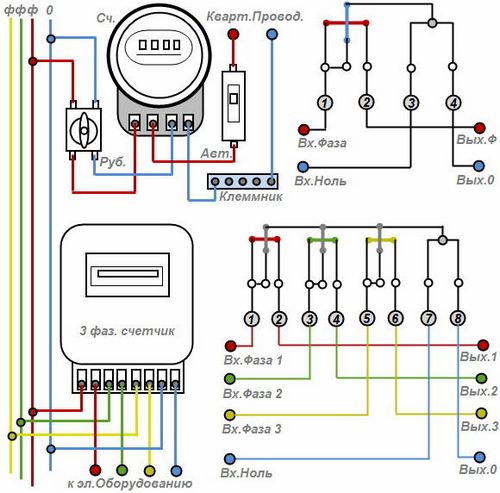

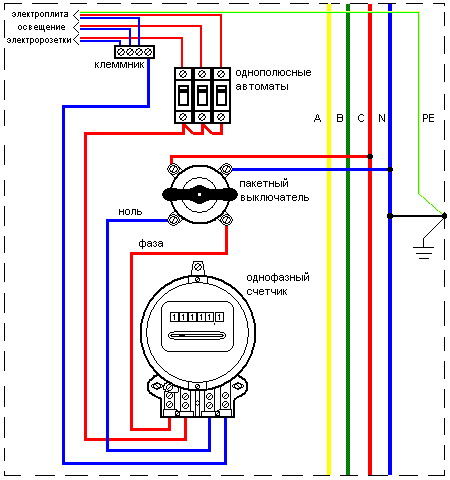

Схема подключения электросчетчика

Схема подключения электросчетчика, видео инструкция

Несмотря на то, что счетчики выпускают разные заводы-изготовители, на всех агрегатах одинаковое расположение клемм, к которым подводятся провода. Для удобства, изображение схемы подключения электросчетчика указывают на обратной стороне крышки размещения клемм.

Какие правила подключения электросчетчика существуют? Все современные устройства и модульные агрегаты устанавливаются в защитные боксы из негорючей пластмассы. Они могут быть наружными или встроенными. Для начала, необходимо вмонтировать бокс в стену, так как в него будет устанавливаться электросчетчик.

Схема подключения электросчетчика, видео инструкция

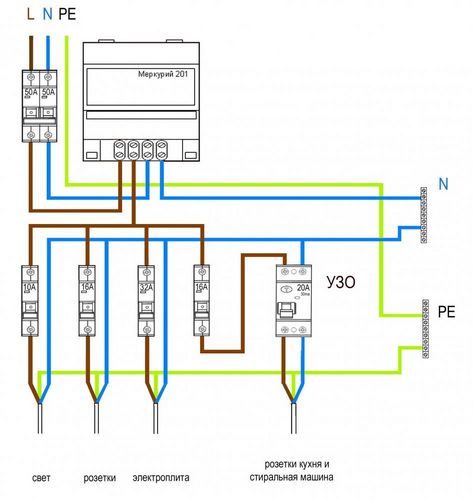

Во-первых, на рейке в защитной коробке поочередно устанавливаем:

  1. автоматический выключатель, который выполняет функцию вводного рубильника и ограждает все элементы проводки от короткого замыкания,
  2. посередине — размещаем электросчетчик,
  3. второй автомат для вывода проводов.
Схема подключения электросчетчика, видео инструкция

Во-вторых, на электросчетчике откручиваем пломбировочный винт, который находится в нижней части по центру крышки, и снимаем ее.

Под защитной крышкой расположены контакты на винтовых зажимах. Они способствуют хорошему взаимодействию провода с клеммой.

Схема подключения электросчетчика, видео инструкция

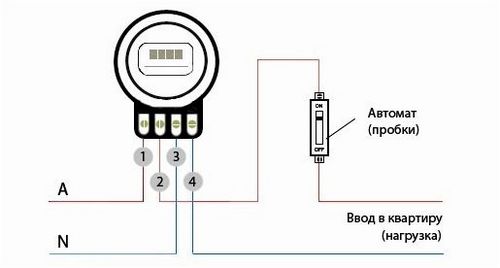

Винтовые прижимы располагаются следующим образом:

  1. нижний ряд (4 винта): подключение питающей фазы, подключение отходящей фазы, для питающего нулевого провода, отходящего нулевого кабеля,
  2. верхний ряд зажимов предназначен для закрепления клемм, питающих проводов, выходящих на точки в квартире (выключатели света или розетки).
Схема подключения электросчетчика, видео инструкция

В-третьих, перед подключением однофазного и трехфазного электросчетчика нужно убедиться, что электрическое напряжение, поступающее в квартиру, отсутствует.

  • К автоматическому выключателю подводим питающие провода (нулевой — справа и фазой – слева). Снимаем и зачищаем изоляцию, и подключаем к автомату через верхние контакты.
  • Для проводки с автоматического выключателя на счетчик используют провода определенного сечения. Расчет сечения производят с учетом суммарной мощности всего электрооборудования в квартире. Используют жесткий или мягкий кабель.
  • С питающего автомата фазный провод подключаем на нижний левый винт счетчика. Для этого, вставляем клемму в контакт и закручиваем зажим.
  • Далее подключаем нулевой провод от автоматического выключателя до третьего контакта счетчика.
  • Отходящие от агрегата кабели подключаем следующим образом: от второго нижнего винта счетчика – к отходящему автомату; от четвертого зажима – к отходящему однополюсному выключателю.
  • Проверяем все винты и контакты. Надеваем защитную крышку на электросчетчик и закручиваем винт для пломбы.

После подключения электросчетчика своими руками, необходимо вызвать работников для проверки и опломбирования устройства.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения электросчетчика своими руками

Видео подключения однофазного электросчетчика:

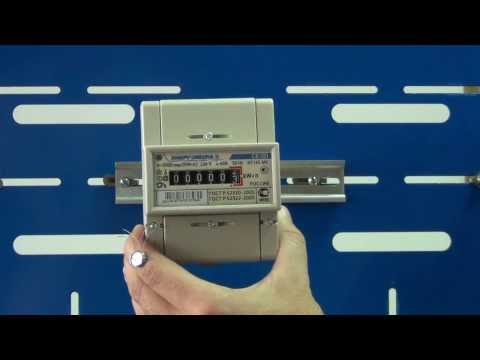

Установка и подключение однофазного однотарифного счетчика электроэнергии СЕ101 R5 - Энергомера
Схема подключения электросчетчика, видео инструкция
Подключение однофазного электросчетчика
Схема подключения электросчетчика, видео инструкция

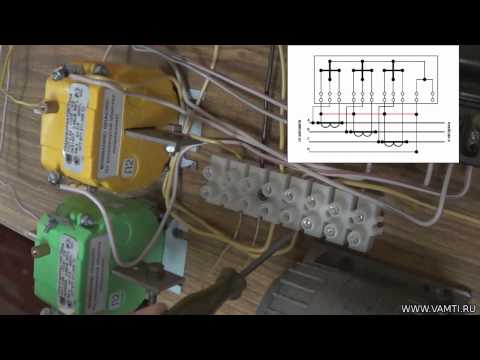

Видео подключения трехфазного электросчетчика:

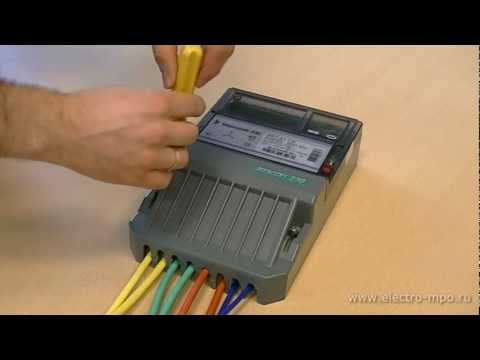

Подключение трехфазного счетчика
Схема подключения электросчетчика, видео инструкция
Подключение трехфазного электросчетчика
Схема подключения электросчетчика, видео инструкция
