Щепорез для изготовления арболита: схемы и чертежи станка, устройство конструкции

Тем, кто решил заняться бюджетным строительством и изготавливать арболитовые блоки своими руками, одного желания будет недостаточно. Специфическая и малораспространенная технология требует применения особого оборудования. И если для формовки отыскать недорогой пресс несложно, то раздобыть основное сырье для арболита – щепу – куда труднее. Кроме того, что ее нужно много, от деревянного заполнителя требуется еще и правильная фракция, а также игольчатая форма. Получить такую из отходов леса можно при помощи так называемого щепореза.

Оглавление:

1. Конструкция машины для арболита
2. Характеристики и расценки
3. Инструкция по сборке своими руками

Что это такое?

Измельчитель древесины, выдающий «правильную» плоскую щепу длиной до 25 мм, представляет собой молотковую рубительную машину. В крупных цехах по производству арболита стоят мощные стационарные дробилки, рассчитанные на десятки кубов заполнителя в час. Для собственных нужд или домашнего бизнеса такое громоздкое оборудование ни к чему. Достаточно будет поставить компактный роторно-молотковый щепорез для изготовления арболита у себя во дворе, под навесом или в гараже.

По своей конструкции рубительная машина для арболита – всего лишь несложный станок, работающий от электросети или ДВС. В комплект входят:

1. Устойчивый корпус со съемным или откидным защитным кожухом.

2. Вал, соединенный через внешний шкив с двигателем.

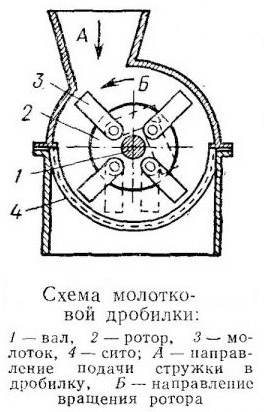

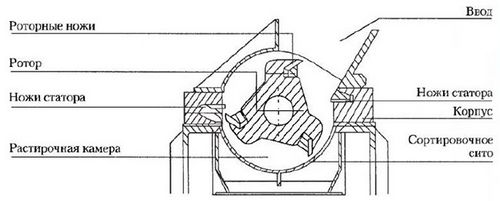

3. Свободно вращающиеся плоские молотки, разделенные отбойниками на несколько групп по секторам.

4. Диск с закрепленными в пазах ножами.

5. Сито с крупными ячейками 15-20 мм для продуктов рубки.

6. Входной патрон подачи древесных отходов.

Рабочий вал приводится в действие шкивом, который, в свою очередь, соединен ременной передачей с электрическим двигателем или ДВС, закрепленным на станине. Сырье подается вручную – обрезки просто закидываются по одному в рукав, а дальше щепорез для арболита сам затягивает их под работающие ножи и молотки.

Характеристики и цены

Основная характеристика рубительной машины – не мощность ее двигателя и не производительность, хотя последняя играет важную роль для специализированных цехов. Собираясь изготавливать арболитовые блоки, ориентируются в первую очередь на качество и размеры щепы. Она должна быть удлиненной игольчатой или пластинчатой формы, а такой продукт реально получить только при 1500 об/мин. С увеличением оборотов производительность станка возрастет, но часть сырья для арболита перемелется в труху, что нежелательно.

Характеристики щепореза	РРМ-3	ES Вх400	Бия
Производительность, м3/ч	1,5 – 3	1 – 2	1
Количество ножей/молотков	3/9	3/12	3/12
Мощность двигателя, кВт	5	7,5 – 11	5,5
Обороты, мин-1	1500	1500	1000
Фракция на выходе, мм	5 – 30	2 – 40	20 – 40
Цена, руб	89 000	149 000	74 000

Делаем своими руками

Стоимость рубительных машин наталкивает на мысль, что позволить себе их купить могут только частные предприниматели, которые делают теплые строительные блоки на продажу. Если оборудование нужно исключительно «для себя», дешевле выйдет самодельный щепорез для производства арболита. Когда схема работы понятна, собирать его нетрудно. Гораздо сложнее окажется отыскать подходящие материалы. Но кулибины из народа уже давно придумали, чем можно заменить те или иные специфические узлы.

1. Где взять детали?

Прежде чем браться за работу, необходимо построить или раздобыть чертежи станка для арболита со всеми нанесенными размерами. Если у вас нет возможности вытачивать детали машины в своем гараже, придется обращаться к специалистам, а они без сколько-нибудь грамотной технической документации вынуждены будут делать все «на глаз». В результате при таких оборотах и нагрузках ваш щепорез очень быстро разболтается, и производство арболита придется отложить. Часть узлов проще отыскать в пунктах приема чермета по смешной цене, чем заказывать их изготовление. Там можно будет найти вал и внешний шкив, а если для их сборки не окажется подходящей втулки, сделать ее в мастерской. Заодно попросите прорезать пазы на валу по вашим чертежам.

Точно так же решается проблема с диском для ножей. Он должен быть достаточно тяжелым и толстым (около 15 мм), чтобы, набрав обороты, уже мог работать как маховик, исключая заклинивание особо твердых кусков древесины. В крайнем случае подходящее изделие можно вырезать из стального листа, а затем сделать три-четыре широких паза под ножи, несколько монтажных и одно центральное посадочное отверстие с учетом шпоночного крепления. Диаметр диска – около 300-350 мм.

• Ножи для щепореза домашние умельцы советуют вырезать из автомобильных рессор. После этого в них необходимо просверлить по паре отверстий и прозенковать, чтобы потом утопить головки болтов.
• Молотки (била) лучше поискать готовые – здесь нужны абсолютно идентичные тяжелые и плоские пластины.
• Помучиться придется с ситом для щепы арболита. Понадобится металлический цилиндр подходящего диаметра, в котором необходимо пробить ячейки. Сделать это проще ступенчатым сверлом или сточенным на конус метчиком.
• Для защитного кожуха и подающего рукава пойдет листовое железо толщиной около 12 мм, которое нужно нарезать, а потом сварить из полученной «выкройки» корпус.
• Для формирования ребер жесткости могут понадобиться другие виды металлопроката: трубы, уголки или гладкая арматура.

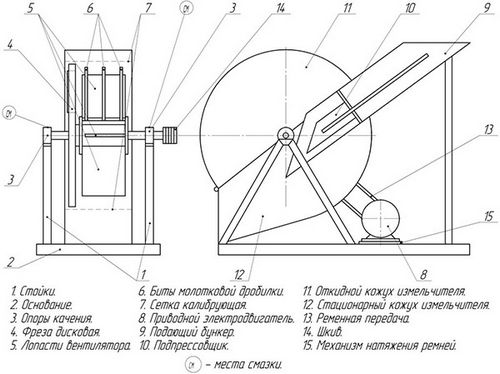

При составлении чертежа станка для арболита и изготовлении кожуха важно выдерживать все размеры, чтобы режущий узел свободно помещался в корпусе и не цеплял стенки. Для этого диаметр изделия должен быть на 30-50 мм больше маховика.

2. Этапы сборки щепореза для изготовления арболита.

В первую очередь собирается дробильный узел: на цапфы вала насаживаются опорные подшипники, режущий диск и молотки. После этого выполняется подготовка корпуса к монтажу строго по указанным в чертежах размерам. Вам нужно:

• Вырезать входы под рабочий вал, раструбы на подаче сырья и выпуске щепы для арболита.
• Просверлить нужное количество отверстий под болтовые соединения.
• Приварить под углом приемный патрон.
• Закрепить на кромке входного отверстия неподвижный контрнож, если это предусмотрено схемой, оставив зазор между изделием и режущим диском около 5 мм.

Все готово, чтобы собрать рабочий щепорез своими руками. Можно переходить к монтажу привода: устанавливать двигатель на раму, надевать шкивы выбранного диаметра и соединять автомобильными ремнями. Как вариант иногда применяют соосную схему и подключают валы через муфту. Но если нет возможности обеспечить совпадение осей, лучше не перегружать щепорез.

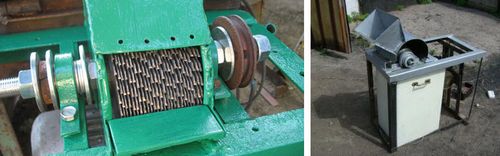

Когда изготовление и сборка щепореза подошли к концу, его крепят на раму, закрывают шкив кожухом (из соображений безопасности) и делают пробный запуск. Сначала вхолостую – пусть детали немного притрутся, а потом уже и с подачей обрезков. В первую неделю самодельный станок для щепы арболита лучше эксплуатировать в щадящем режиме, чтобы подшипники не перегревались, иначе их заклинит.
