Советы по выбору и обустройству слуховых окон на крыше

Приветствую, дорогие читатели!

Строительный термин, обозначающий важную деталь крыши под названием «слуховое окно», согласно толковому словарю Даля обозначает проём, подготовленный «для слуху».

Это не точное определение функциональных способностей окна с определением «слуховое» говорит о том, что Владимир Даль, конечно, был писателем, этнографом, врачом и очень образованным человеком, но не имел никакого отношения к строительству.

Будь он строителем, то дал бы иное определение этому элементу, устанавливаемому практически на всех скатных крышах и предназначенному вовсе не для беспрепятственного проникновения звуковых волн.

Содержание:

• Слуховое окно – что это?
• Конструктивные особенности классического слухового окна
• Зачем окно на крыше?
• Типы
  • Остроугольное слуховое окно
• Конструктивные особенности установки
• Как расширить чердачное пространство
• Конфигурации слуховых окон
  • С односкатной крышей
  • С двухскатной крышей
• Процесс установки слухового окна в готовую крышу
• Как оформить
• Назначение
• Уклон ската
• Контуры окна
• Как лучше расположить
• Порядок действий по установке слухового окна
• Совет на всякий случай

Для чего и как правильно устанавливаются слуховые окна, Вы узнаете, прочитав данную статью.

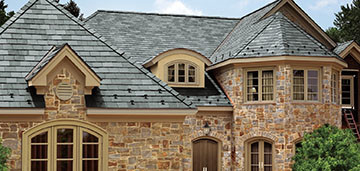

Слуховое окно – что это?

Оконный проем в скате крыши, в котором установлена вертикальная рама, закрытая сверху и по бокам, называется слуховым окном.

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

• конденсат, в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
• образование грибка и плесени, которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной  причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Все одно-, двухскатные, а также ломанные выступающие крышные конструкции строятся с расчётом оказания достойного сопротивления ветровым нагрузкам.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Даже если слуховое окно закрыто не вентиляционной решеткой, а застеклённой рамой, то воздушный поток скорее выдавит стекло, чем окажет разрушительное влияния на саму кровлю.

Технология установки слухового окна на крыше в видео:

Конструктивные особенности  классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Для чердачного пространства считается оптимальным перепад около 5-10-ти градусов сравнительно с температурой воздуха вне здания.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

• односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 15⁰. Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

• двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки. Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания, но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Зачем окно на крыше?

Если посмотреть на слуховое окно с улицы, ответ на вопрос, зачем оно на крыше, приходит сам по себе: во многих случаях – для украшения общего облика здания.

Строитель же объяснит необходимость постройки окна практической пользой, приведя в доказательство несколько чисто технических доводов.

Человек, живущий под крышей в мансарде, расскажет о комфорте, который создаёт слуховое окно. В частности, он поведает о поступающем через него дневном свете и свежем воздухе, а главное, о возможности посмотреть на мир с иной, чем через ниже расположенные окна, точки зрения.

Здание с оригинальными слуховыми окнами становится не похоже на другие, не имеющие такого элемента в своей конструкции.

Здесь можно провести аналогию между зданиями и людьми – иной парикмахер так преобразит своего клиента вычурной прической, что его родная мама с трудом узнает. Слуховое окно на крыше, также как начёс на голове у модника – может быть единственным и неповторимым.

С течением времени модные тенденции не обошли и этот элемент крышной конструкции. Вычурные слуховые окна, в которые лет триста назад выглядывали жители уютных чердачных помещений, сменились на незаметные слуховые проёмы в быстро возводимых домах прошлого века.

Но мода и свобода в мыслях сейчас снова даёт о себе знать появлением на крышах многих частных домов, казалось бы, оставшихся в прошлом «домиков для гнома» и взгляда «бычьего глаза».

Наше время не смогло смыть со слуховых окон налёт веков, разве что добавило несколько изменений в виде стеклопакета в раму да автоматики для самостоятельного закрывания окна на случай непогоды.

Но для чердачного пространства необорудованного под жилье, слуховое окно осталось точно таким же и выполняет те же функции: сохранение эксплуатационных качеств конструкции крыши и материала, покрывающего эту конструкцию.

Принципы устройства слуховых окон на крыше с холодным чердаком в видео:

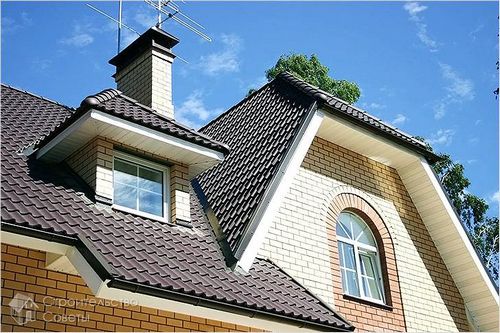

Типы

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

• плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5⁰  до максимального значения в 15⁰;
• крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15⁰ и увеличивающимся параллельно с увеличением наклона основной крыши;
• двухскатная. Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
• вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
• треугольная крыша. Минимальный источник дневного света;
• крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
• полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

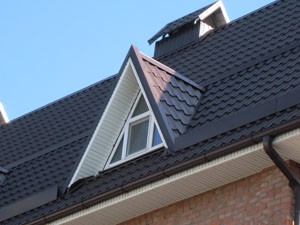

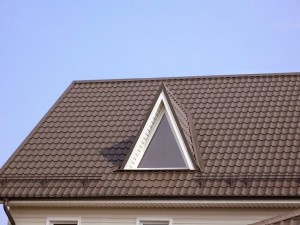

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Конструктивные особенности установки

Чётко очерченных правил и жёстких инструкций по установке слухового окна нет. Основное требование относится к сохранению жёсткости и надёжности всей конструкции крыши.

Место установки зависит от индивидуальных требований застройщика и эстетического восприятия всего облика здания.

Перед прорисовкой слухового окна на плане важно решить, какую функцию ему придётся выполнять – эстетическую или практическую. От этого решения во многом зависит выбор формы и размеров окна.

Если установить два слуховых окна на близком расстоянии (меньше, чем один метр), то появится сложность в устройстве кровельного покрытия между ними.

В зимнее время рядом стоящие окна будут способствовать образованию снеговых мешков, что негативно отразится и на гидроизоляции примыканий окна и станет причиной повышенной весовой нагрузки на конструкцию основной крыши.

Слуховые окна, несущие только чисто технические функции, обычно устанавливаются, не нарушая конструкции в промежутке между стропилами.

Когда приходится устанавливать слуховой проём в том месте, где находится одна или несколько стропильных ног, то в конструкцию основной крыши вносятся изменения, построенные на расчётах, связанных со снеговыми и ветровыми нагрузками. При этом под боковые стенки слухового окна в обязательном порядке добавляются усиленные стропильные ноги.

Как расширить чердачное пространство

Устроить жилое помещение на чердаке под крышей довольно просто – достаточно утеплить стены и кровлю. Однако есть определённая сложность в том, как осуществить доступ в помещение достаточного количества дневного света и при этом хотя бы визуально расширить чердачное пространство.

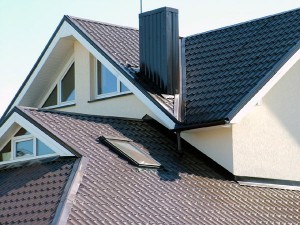

Установка в плоскость кровли мансардного окна частично решает проблему – пропускает свет и свежий воздух. Но это частичное решение проблемы, поскольку фактические объёмы помещения не увеличиваются, а остаются в тех же ограниченных крышей контурах.

Устройство большеразмерного слухового окна позволяет в его передний фронтон установить такое же (по размерам) окно, как на фасаде здания, увеличив высоту выступа в помещении под  слуховым проёмом до высоты конька основной крыши.

При достаточно больших размерах – высоте до конька крыши и расстоянию от центральной оси здания до его боковой стены, встроенный в крышу проём под слуховое окно вполне может быть отдельным домиком для его жильцов.

Увеличивая внутреннее жилое пространство, нужно не забывать, что это может негативно отразится на внешнем облике здания. Поэтому важно следить за соблюдением пропорций между габаритами основной крыши и установленного на ней слухового окна.

Рекомендации по сборке слухового окна на крыше в видео:

Конфигурации слуховых окон

Архитектурный стиль, в рамках которого строилось определённое здание, не ограничивается фундаментом и фасадом. Как поставленная в любом деле точка, такой же точкой в строительстве является установленная на здании крыша. Её очертания не должны нарушать общую задумку архитектора. Поэтому многие создатели грандиозных проектов устанавливают вместо крыши шпили или купола.

Поиграть с внешним восприятием любого здания можно, добавляя к крыше разной формы выступы в виде слуховых окон.

Тем самым решаются сразу две проблемы:

• техническая. Решение, которой необходимо для долговременной и безаварийной эксплуатации конструкции и покрытия кровли;
• эстетическая. Без решения которой в принципе невозможно строительство современных зданий.

Расположенные в определённой последовательности, в правильно выбранных местах и с габаритами, отвечающими определённым пропорциям даже самые обычные односкатные слуховые окна могут выглядеть декоративным фрагментом интерьера.

С односкатной крышей

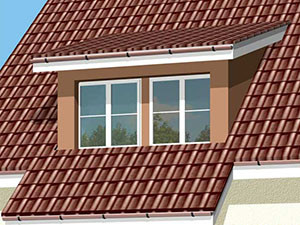

Окна с плоской крышей – самая простая форма из устанавливаемых на крышах слуховых окон.

 Уклон единственного ската над этим окном не на много отличается от уклона самой крыши.

Окна подобного типа чаще всего устанавливаются на уже готовых крышах, потому что их установка не требует врезки в несущую систему. Достаточно лишь между стропилами вырезать часть обрешётки вместе с покрытием кровли.

Недостаточный уклон плоской кровли слухового окна, если она покрыта черепицей, может служить тому, что на её поверхности будет скапливаться снег и плохо сливаться вода. Устранить этот недостаток можно заменой покрытия на более подходящее, например, металлочерепицу или профильный лист.

Для водоотведения применяют обычные полукруглого или квадратного сечения водосточные желоба.

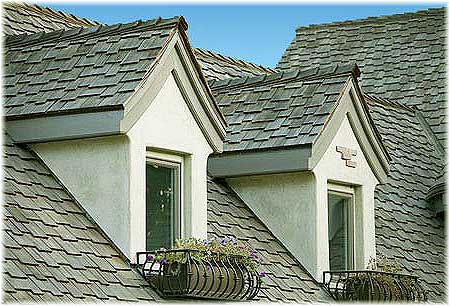

С двухскатной крышей

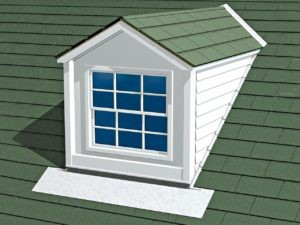

Окна с двухскатной или полукруглой крышей требуют особого внимания в подходе к их установке.

Проём для двухскатного слухового окна, как правило, врезается в конструкцию основной крыши и может существенно повлиять на её надёжность.

Место расположения данного слухового окна может иметь особые привязки в зависимости от целей, которые окно должно выполнять.

Если это окно является техническим выходом на поверхность крыши, то его расположение в чердачном пространстве должно находиться на высоте свободного доступа.

Окно с двухскатной крышей может быть оформлено в разных архитектурных стилях:

• с фронтонным выступом или без него;
• с карнизным выступом или без;
• с желобами для стока воды или без них.

Оптимальный вариант для внешнего вида двухскатного окна – это когда у него на переднем фронтоне имеется один оконный проем, не разделённый перегородками. Несколько небольших окошек делают слуховое окно слишком громоздким.

Процесс установки слухового окна в готовую крышу

Первым делом следует выбрать оптимальное место установки. Если будет допущена ошибка и окно нужно будет перенести в другое место, то заделать проём в крыше будет крайне сложно.

Определившись с местом установки, нужно обратить внимание на расположение стропильных ног в этом месте. Лучшим вариантом будет вообще не трогать стропила.

Но если расстояние между ними небольшое, и слуховое окно по ширине будет больше его, то обязательно следует провести действия по страховке от проседания плоскости крыши.

До места, где будет подпиливаться стропильная нога и после него, нужно установить надёжные подпорки.

Демонтировать их можно только после полного окончания процесса установки слухового окна.

Затем следует продумать, каким образом и при помощи какого материала вырезанный проём можно будет временно оградить от атмосферных осадков.

Если разметка проведена и все страховочные действия выполнены, можно приступать к демонтажу обрешётки и материала, покрывающего крышу.

Дабы не случилось простоев в работе и нестыковок в процессе устройства слухового окна, на руках у строителей до начала работ должен быть проект будущего готового изделия и все необходимые для работы материалы.

Технология установки слухового окна Долмер на крыше дома в видео:

Как оформить

На зданиях, построенных в нашей стране, чаще всего встречаются слуховые окна четырёх типов. Это:

• с плоской кровлей, уклон которой не превышает 15⁰;
• с двускатной кровлей, уклон обоих скатов которой должен соответствовать уклону крыши;
• трёхскатной кровлей – вариант двухскатной с дополнительным скатом, начинающимся от конька и опущенным на передний фронтон;

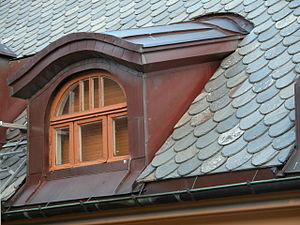

• полукруглой кровлей с дугообразной формой переднего фронтона.

Жестких ограничений на использование материалов покрытия этих крыш нет, но есть рекомендации.

Заключаются они в следующем:

• плоскую крышу желательно покрывать материалами, позволяющими воде свободно стекать при небольшом уклоне;
• в тех случаях, когда уклон скатов достаточный для хорошего водоотвода, их следует покрывать тем же материалом, что и основную крышу.

Для оформления фронтонов можно использовать любые материалы, применяемые при отделке фасадов зданий, но с непременным условием их небольшого веса.

Оконные проёмы в слуховых окнах (и прямоугольные, и дугообразные) устанавливаются также как и на фасаде здания – строго горизонтально.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

• освещение помещения;
• постоянный приток свежего воздуха;
• возможность выхода на поверхность крыши;
• декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

• круглым или овальным;
• квадратным или прямоугольным;
• треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Уклон ската

Предусмотреть правильный уклон скатов и предохранить от затекания проблемные участки стыковки слухового окна с основной крышей – главная задача при его проектировании и установке.

При большой площади крыши слухового окна следует предусмотреть отвод воды при помощи водосточных желобов.

Места стыковки стенок слухового окна с крышей лучше всего дополнительно гидроизолировать, а также установить туда ендову, причем нижняя должна обязательно выходить на несколько сантиметров за пределы основной крыши.

Уклон ската для плоской крыши не должен превышать 15⁰. В остальных случаях уклон нужно подбирать относительно уклона основной крыши.

Устройство слухового окна фирмы Roben в видео:

Контуры окна

Если выбирать слуховое окно по простоте устройства и практичности, то лучше остальных этим критериям соответствует треугольная или остроугольная форма.

Эта конфигурация имеет небольшую линию соприкосновения с крышей, что значительно снижает остроту проблемы возможного попадания влаги под кровлю.

Выбирая для установки окно треугольной формы, следует знать, что оно даёт наименьший эффект освещённости помещения, а увеличение его для устранения этого недостатка негативно отразится на внешнем виде здания.

Как лучше расположить

Для того чтобы не нарушить визуальный замысел проекта здания, архитекторы могут расположить слуховые проёмы в один ряд по горизонтальной или вертикальной линии. А могут разбросать окна хаотично или в шахматном порядке – ограничений для расположения практически нет.

Единственное условие, чтобы внешняя красота не создавала неудобства для тех, кому, возможно, придётся пользоваться слуховыми окнами со стороны чердачного пространства.

Если учитывать этот аспект, то окна желательно располагать на расстоянии около одного метра  от пола чердака.

Порядок действий по установке слухового окна

При установке разных видов слуховых окон есть некоторые особенности, присущие устройству конкретного вида окон, но принципиального различия в порядке выполняемых действий нет.

Однако, сам порядок следует строго соблюдать:

• составить точный план расположения слуховых окон с учётом всех особенностей основной крыши. Сделать чертёж окна с точным указанием всех габаритных размеров;
• если есть необходимость, то следует определить, в каких местах должны находиться страховочные подпорки, и установить их до начала работ;
• вырезать в кровле проём под окно согласно размерам, указанным в чертеже;
• укрепить проём горизонтальными брусьями, прикрепив их к торцам обрезанных стропильных ног;
• укрепить стропильные ноги, на которые опираются боковые стороны слухового окна – они будут нести всю нагрузку с обрезанных стропил;
• после обшивки проёма по периметру и создания жесткой основы можно приступать к сооружению выбранного типа слухового окна;
• дальнейший порядок действий повторяет  порядок устройства обычной крыши с обязательной паро- и гидроизоляцией и устройством соответствующей системы утепления;
• перед устройством наружной отделки стен и крыши слухового окна следует тщательно гидроизолировать участки, стыкующиеся с основой крышей.

Совет на всякий случай

До устройства слухового окна желательно просчитать стоимость и необходимость его установки. Возможно, установка обычного мансардного окна решит все вопросы по освещению и вентиляции, к тому же, наверняка обойдётся дешевле.

Если решение принято в пользу слухового окна, то нужно грамотно подойти к выбору его формы. Потому что привлекательного вида дугообразное окно под названием «бычий глаз» обойдется его будущему владельцу в цену, равную установке нескольких окон более простых контуров.

Какую оптимальную форму слухового окна выбрать для каждого конкретного случая, можно узнать, систематизировав данные, изложенные в этой статье.
