Стропильная система односкатной крыши - как провести расчеты параметров
Сооружение стропильной системы крыши и последующий настил кровли – важнейшие этапы при любом строительстве. Дело это – весьма сложное, сопряженное со всесторонней подготовкой, которая включает в себя расчёт основных элементов системы и приобретением материалов нужного сечения. Далеко не каждый начинающий строитель будет способен спроектировать и санировать сложную конструкцию.
Стропильная система односкатной крыши

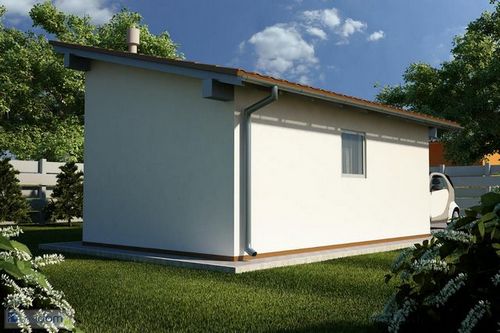

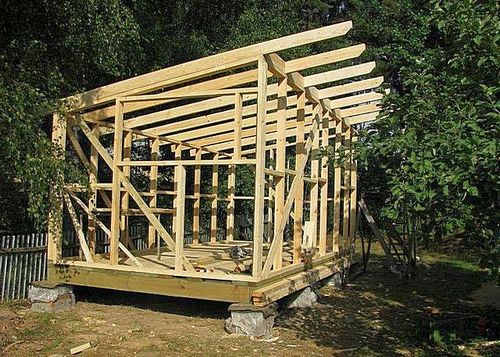

Однако часто при строительстве придомовых построек, сооружений хозяйственного или подсобного назначения, гаражей, навесов, беседок и других объектов особая сложность крыши вовсе и не требуется — на первое место выходят простота конструкции, минимальное количество затрат на материалы и скорость проведения проведение работ, которые вполне посильны для самостоятельного исполнения. Именно в таких ситуациях своеобразной «палочной-выручалочкой» становится стропильная система односкатной крыши.
В данной публикации основной акцент сделан на расчетах односкатной конструкции крыши. Кроме того, будут рассмотрены наиболее типичные случаи ее сооружения.
Основные достоинства односкатных крыш
Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.
Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа
- Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
- Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции -
- Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
- При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.
Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:
- Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.
В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения
- Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
- Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

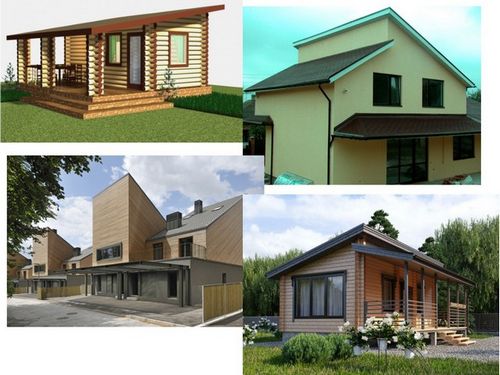

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши
- Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.
Как рассчитывается односкатная стропильная система?
Общие принципы расчета системы
В любом раскладе односкатная система крыши представляет собой конструкцию из установленных параллельно друг другу наслонных стропильных ног. Само по себе название –«наслонные» говорит о том, что стропила опираются (наслоняются) на две жёстких точки опоры. Для удобства восприятия обратимся к несложной схеме. (Кстати, к этой же схеме будем возвращаться еще не раз – при проведении расчетом линейных и угловых параметров системы).

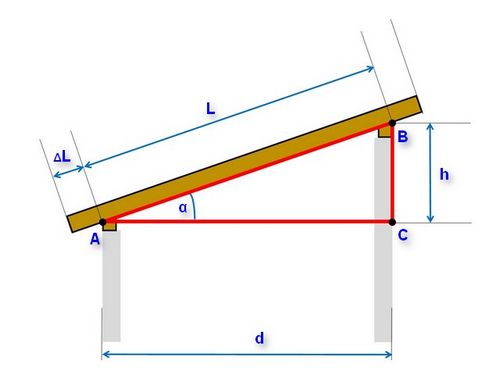

Базовая схема построения односкатной стропильной системы крыши
Итак, две точки опоры стропильной ноги. Одна из точек (В) расположена выше другой (А) на определенное значение превышения (h). За счет этого создается уклон ската, который выражается углом α.
Таким образом, как уже отмечалось, в основе построения системы лежит прямоугольный треугольник АВС, в котором основанием является расстояние по горизонтали между точками опоры (d) – чаще всего это длина или ширина возводимой постройки. Второй катет – превышение h. Ну а гипотенузой становится длина стропильной ноги между точками опоры – L. Угол при основании (α) определяет крутизну ската кровли.
Теперь рассмотрим основные аспекты выбора конструкции и проведения расчетов несколько подробнее.
Каким образом будет создаваться необходимый уклон ската?
Принцип расположения стропил односкатной кровли – параллельно друг другу с определенным шагом, с необходимым углом уклона ската – общий, но достигаться это может различными способами.

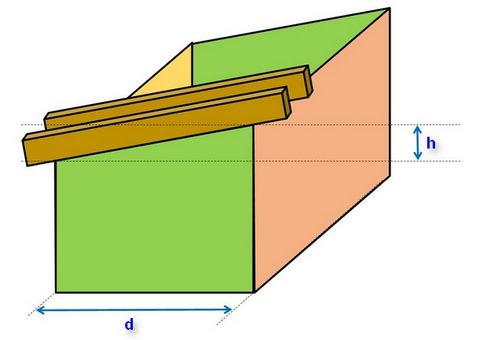

Необходимая крутизна установки стропил создается превышением одной стены здания относительно противоположной
- Первый заключается в том, что еще на этапе разработки проекта здания высота одной стены (показано розовым) сразу закладывается с превышением h относительно противоположной (желтый цвет). Двум оставшимся стенам, идущим параллельно скату кровли, придается трапециевидная конфигурация. Способ- достаточно распространенный, и хотя несколько усложняет процесс возведения стен, зато предельно упрощает создание уже самой стропильной системы крыши — практически все для этого уже готово.
- Второй способ можно, в принципе считать разновидностью первого. В этом случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладывается то, то вертикальные стойки каркаса с одной стороны выше на ту же величину h по сравнению с противоположной.

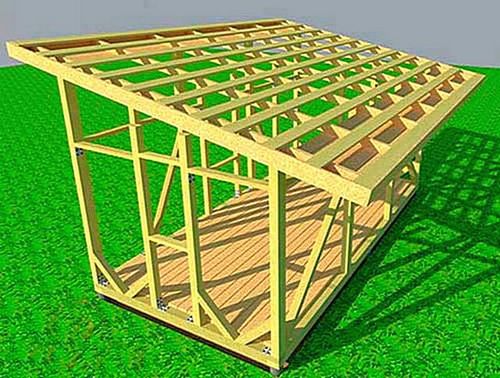

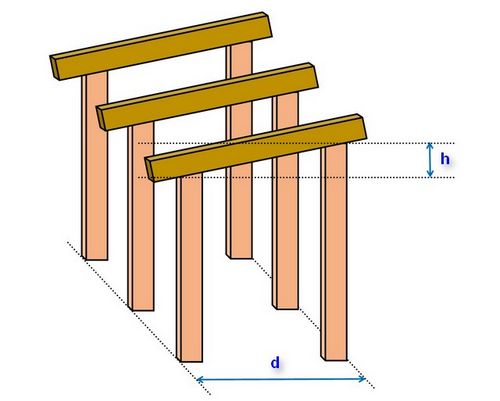

При строительстве здания по каркасному принципу стойки с одной стороны сразу же делаются выше – для обеспечения уклона стропил.
На представленных выше иллюстрациях и на тех, что будут размещены ниже, схемы выполнены с упрощением – не показан мауэрлат, проходящий по верхнему торцу стены, или обвязочный брус – на каркасной конструкции. Это ничего не меняет принципиально, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.
Что такое мауэрлат и как он крепится на стены?Основная задача этого элемента – равномерное распределение нагрузки со стропильных ног на стены здания. Правила подбора материала и самостоятельного монтажа мауэрлата на стены дома – читайте в специальной публикации нашего портала.

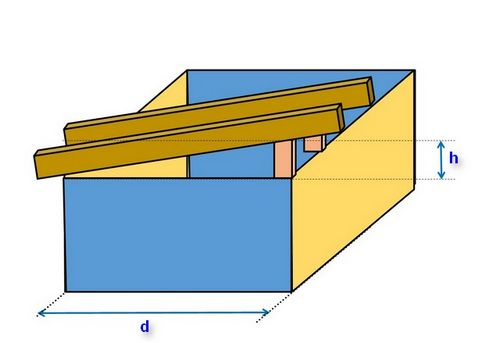

- Следующий подход практикуется в том случае, когда стены имеют равную высоту. Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек необходимой высоты h.

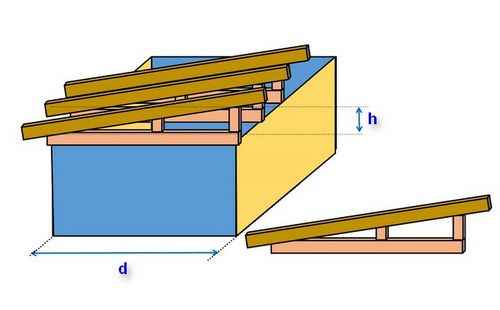

Угол наклона кровли обеспечивается установкой под каждую стропильную ногу вертикальной стойки
Решение несложное, но конструкция получается, на первый взгляд, несколько нестабильной – у каждого из «стропильных треугольников» есть определенная степень свободы влево — вправо. Это достаточно просто устраняется креплением поперечных брусьев (досок) обрешетки и зашивкой прямоугольной фронтонной части крыши с фасадной стороны. Оставшиеся по бокам фронтонные треугольники также зашиваются деревом или другим удобным для владельца материалом.
- Еще одно решение проблемы – это монтаж кровли с применением односкатных ферм. Такой способ хорош тем, что есть возможность после проведения расчетов идеально собрать и подогнать одну ферму, а затем, взяв ее в качестве шаблона, изготовить на земле необходимое количество точно таких же конструкций.
Создание стропильной системы односкатной крыши путем монтажа заранее подготовленных ферм.
Подобную технологию удобно применять в том случае, когда стропила, в силу своей большой длины, требуют определенного усиления (об этом речь пойдет чуть ниже).

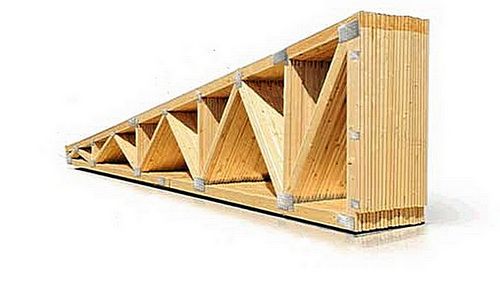

«Пачка» готовых стропильных ферм для односкатной крыши – идеально подогнаны по размерам
Жесткость всей стропильной системы заложена уже в конструкции фермы — достаточно установить эти сборки на мауэрлат с определенным шагом, закрепиться на нем, и соединить затем фермы обвязкой или поперечными брусьями обрешетки.
Еще одно достоинство такого подхода –ферма выполняет и роль стропильной ноги, и балки перекрытия. Таким образом, существенно упрощается проблема термоизоляции перекрытия и подшивки потока – все для этого уже сразу будет готово.

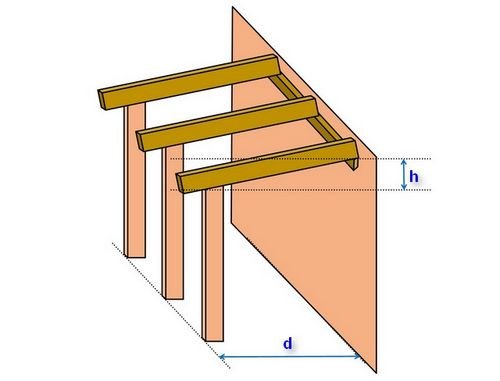

- Наконец, еще один случай – он подойдет для той ситуации, когда односкатная кровля планируется над возводимой около дома пристройки.

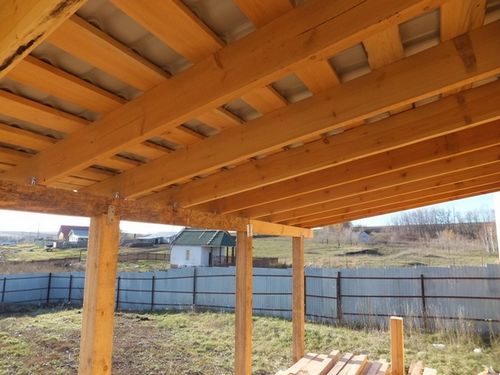

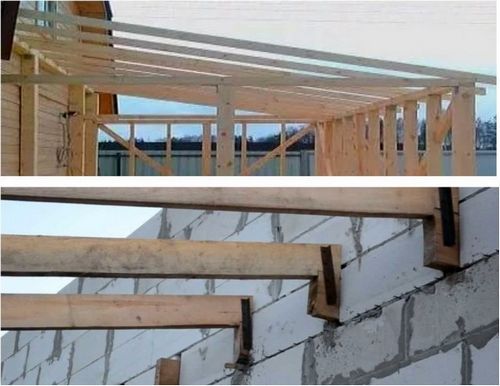

Вариант создания односкатной стропильной системы при возведении пристройки к дому
С одной стороны стропильные ноги опираются на стойки каркаса или же стенку возводимой пристройки. С противоположной стороны находится капитальная стена основного здания, и стропила могут опираться на зафиксированный на ней горизонтальный прогон, либо на индивидуальные крепления (кронштейны, закладные бруски и т.п.), но также выровненные по горизонтали. Линия крепления этой стороны стропильных ног также делается с превышением h.
Стропила со стороны основного здания упираются или на горизонтальный прогон, или на индивидуальные точки крепления, но обязательно выверенные по горизонтали
Обратите внимание, что несмотря на различия в подходах к монтажу односкатной системы, во всех вариантах присутствует тот же «стропильный треугольник» — это будет важно для проведения расчетов параметров будущей крыши.
В какую сторону предусмотреть скат кровли?
Казалось бы – праздный вопрос, однако, с ним необходимо определиться заранее.
В некоторых случаях, например, если крыша делается над пристройкой к дому, вариантов особых и нет – скат должен располагаться только в направлении от здания, чтобы обеспечивался свободный сток ливневой воды и талого снега.
На отдельно стоящем строении уже есть определенные возможности выбора. Конечно, мало когда рассматривается вариант, при котором стропильную систему располагают таким образом, чтобы направление ската приходилось на фасадную часть (хотя не исключено и такое решение). Чаще всего уклон организовывают назад или в одну из сторон.

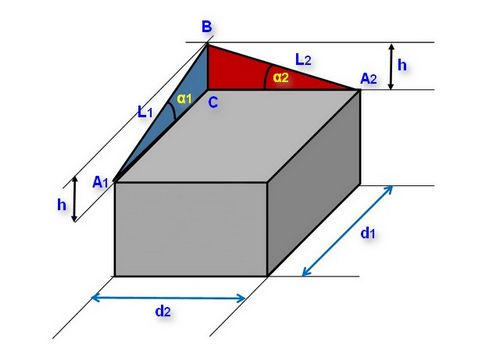

Направление ската кровли можно выбрать любое – суть геометрических построений та же, и меняются только лишь исходные линейные параметры для вычислений
Вот здесь уже можно взять за критерии выбора внешнее дизайнерское оформление возводимого здания, особенности территории участка, удобство прокладки коммуникаций системы сбора ливневых вод и т.п. Но все равно следует иметь в виду определённые нюансы.
- Оптимальное расположение односкатной кровли – в наветренную сторону. Это позволяет минимизировать ветровое воздействие, которое может работать с подъемным приложением вектора силы, когда скат превращается в своеобразное крыло – ветер пытается сорвать кровлю вверх. Именно для односкатных крыш это имеет важнейшее значение. При ветре же в кровлю, особенно при небольших углах крутизны скатов, значение ветрового воздействия будет минимальным.
- Второй аспект выбора – это длина ската: его при прямоугольной постройке можно расположить вдоль нее или поперек. Здесь важно учесть то, что длина стропил без усиления не может быть беспредельной. Кроме того, чем длиннее пролет стропила межу точками опоры, тем толще должен быть в сечении пиломатериал, идущий на изготовление этих деталей. Эта зависимость будет пояснена чуть позднее, уже при проведении расчетов системы.
Тем не менее, практикуют правило, что свободная длина стропильной ноги обычно не должна превышать 4,5 метров. При возрастании этого параметра обязательно предусматриваются дополнительные элементы усиления конструкции. Примеры показаны на иллюстрации ниже:

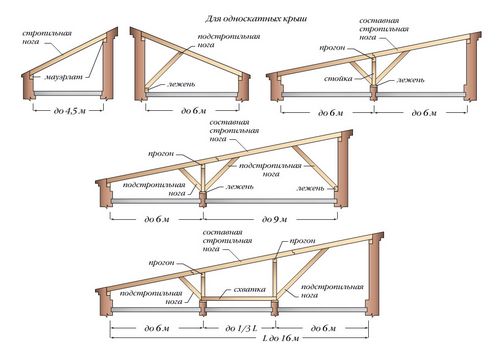

По мере удлинения стропильных ног усложняется и сама конструкция системы

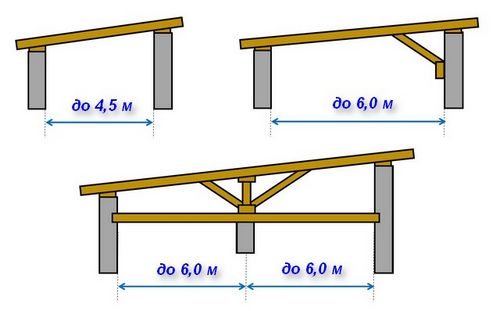

Так, при расстоянии между противоположными стенами от 4.5 до 6 метров уже потребуется установка подстропильной ноги (подкоса), расположенной под углом в 45°, и упирающейся снизу на жестко закрепленный опорный брус (лежень). При расстояниях до 12 метров придется устанавливать по центру вертикальную стойку, которая должна опираться или на надежное перекрытие, или же даже на капитальную перегородку внутри здания. Стойка также упирается в лежень, а кроме того, в каждую из сторон устанавливается еще и подкос. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, и стропильную ногу придется делать составной. Так что без дополнительной опоры обойтись в любом случае не получится.
Дальнейшее увеличение длины ската приводит к еще большему усложнению системы – появляется необходимость установки нескольких вертикальных стоек, с шагом не более 6 метров, с опорой на капительные стенки, и со связыванием этих стоек схватками, с установкой тех же подкосов и на каждой стойке, и на обеих внешних стенах.
Таким образом, следует хорошо подумать, куда будет выгоднее сориентировать направление ската кровли еще и из соображений упрощения конструкции стропильной системы.
Какой угол крутизны ската будет оптимальным?
В подавляющем большинстве случаев когда речь идет об односкатной кровле выбирается угол до 30 градусов. Это объясняется рядом причин, и самая главная из них уже упоминалась – сильная уязвимость именно односкатной консрукции к ветровой нагрузке с фасадной стороны. Понятно, что, следуя рекомендациям, направление ската ориентируют в наветренную сторону, но это вовсе не говорит о том, что ветер с другой стороны полностью исключается. Чем круче угол уклона – тем значительнее становится создающаяся подъемная сила, и тем большую нагрузку на срыв будет испытывать кровельная конструкция.
Чем круче скат односкатной крыши, тем больше она будет «ловить ветер», и тем значительнее становятся срывающие нагрузки на кровельную конструкцию
Кроме того, односкатные кровли с большим углом наклона смотрятся несколько несуразно. Конечно, это иногда используется в смелых архитектурно-дизайнерских проектах, но мы-то говорим о более «приземленных» случаях…
Слишком пологий скат, с углом уклона до 10 градусов, тоже не слишком желателен, по той причине, что резко возрастают нагрузки на стропильную систему от снежных наносов. Кроме того, с началом таяния снегов весьма вероятно появление наледи по нижнему краю ската, затрудняющей свободный сход талой воды.
Важным критерием выбора угла крутизны ската является и задуманное кровельное покрытие. Не секрет, что для различных кровельных материалов имеются определенные «рамки», то есть минимально допустимый угол уклона крыши.
Сам угол уклона ската может выражаться не только в градусах. Многим мастерам удобнее оперировать другими параметрами – пропорциями или процентами (даже в некоторых технических источниках можно встретить подобную систему измерений).
Пропорциональное исчисление – это отношение длины пролета (d) к высоте подъема ската (h). Может выражаться, например, соотношением 1:3, 1:6 и так далее.
То же соотношение, но уже в абсолютной величине и приведенное к процентам, дает несколько иное выражение. Например, 1:5 – это будет крутизна ската в 20%, 1:3 – 33,3 % и т.п.

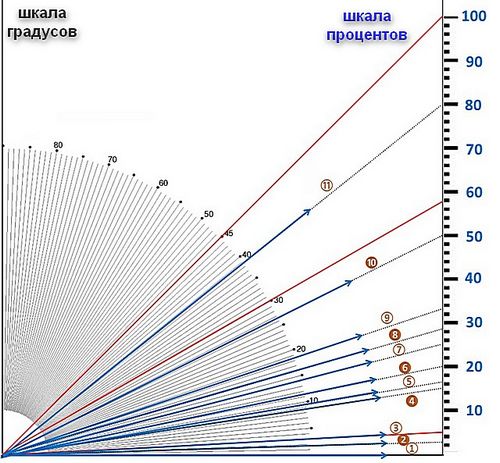

Чтобы упростить восприятие этих нюансов, ниже размещена таблица с графиком-диаграммой, показывающей соотношение градусов и процентов. Схема полностью масштабирована, то есть по ней можно легко перевести одни величины в другие.
Красными линиями показано условное разделение кровель: до 3° – плоские, от 3 до 30° – крыши с малым уклоном, от 30 до 45° – средняя крутизна, и выше 45 – круто уклонённые скаты.
Синими стрелками и соответствующими им числовыми обозначениями (в кружках) показаны установленные нижние границы применения того или иного кровельного материала.
 |
|||
|---|---|---|---|
| № | Величина уклона | Тип допустимого кровельного покрытия (минимальный уровень уклона) | Иллюстрация |
| 1 | от 0 до 2° | Совершенно плоская крыша или с углом наклона до 2°. Не менее 4 слоев рулонного битумного покрытия, нанесенного по «горячей» технологии, с обязательной верхней посыпкой из мелкофракционного гравия, утопленного в расплавленную мастику. |
 |
| 2 | ≈ 2° 1:40 или 2,5 % |
То же, что и в пункте 1, но будет достаточно 3 слоев битумного материала, с обязательной посыпкой |  |
| 3 | ≈ 3° 1:20 или 5 % |
Не менее трех слоев битумного рулонного материала, но без гравийной засыпки |  |
| 4 | ≈ 9° 1:6,6 или 15 % |
При использовании рулонных битумных материалов – не менее двух слоев, наклеенных на мастику горячим способом. Допускается использование некоторых типов профнастила и металлочерепицы (по рекомендациям производителя). |
 |
| 5 | ≈ 10° 1:6 или 17% |
Асбестоцементные шиферные волнистые листы усиленного профиля. Еврошифер (однулин). |
 |
| 6 | ≈ 11÷12° 1:5 или 20 % |
Мягкая битумная черепица |  |
| 7 | ≈ 14° 1:4 или 25 % |
Плоский асбестоцементный шифер усиленного профиля. Профнастил и металлочерепица – практически без ограничений. |
 |
| 8 | ≈ 16° 1:3,5 или 29 % |
Листовая сталь кровельная с фальцевым соединением соседних листов |  |
| 9 | ≈ 18÷19° 1:3 или 33 % |
Шифер асбестоцементный волнистый обычного профиля |  |
| 10 | ≈ 26÷27° 1:2 или 50 % |
Натуральная керамическая или цементная штучная черепица, сланцевые или композитные полимерные плитки |  |
| 11 | ≈ 39° 1:1,25 или 80 % |
Кровельное покрытие из щепы, дранки, натурального гонта. Для любителей особой экзотики –камышовая кровля |
 |
Владея подобной информацией и имея намётки на будущее кровельное покрытие, будет проще определиться с углом крутизны ската.
Как задать необходимый угол ската?
Обратимся вновь к нашей базовой схеме «стропильного треугольника», размещенной выше.
Итак, чтобы задать необходимый угол уклона ската α, необходимо обеспечить возвышение одно стороны стропильной ноги на величину h. Соотношения параметров прямоугольного треугольника известны, то есть определить эту высоту – сложности не представит:
h = d × tg α
Значение тангенса – это табличная величина, которую несложно отыскать в справочной литературе или в таблицах, опубликованных в интернете. Но чтобы максимально упростить нашему читателю задачу, ниже размещен специальный калькулятор, который позволит выполнить расчеты буквально за несколько секунд.
Кроме того, калькулятор поможет решить, при необходимости, и обратную задачу – изменяя угол уклона в определенном диапазоне подобрать оптимальное значение превышения, когда именно этот критерий становится определяющим.
Калькулятор расчета превышения верхней точки установки стропильной ноги
Как определиться с длиной стропильной ноги?
В этом вопросе также трудностей быть не должно – по двум известным сторонам прямоугольного треугольника не составит сложности рассчитать третью, используя всем известную теорему Пифагора. В нашем случае, в приложении к базовой схеме, это соотношение будет следующим:
L² = d² + h²
или:
L = √ (d² + h²)
При расчете длины стропильных ног следует учитывать один нюанс.

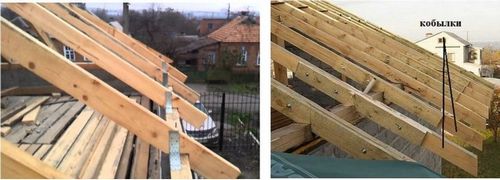

При небольших длинах ската часто длину стропил увеличивают на ширину карнизного свеса – так проще будет монтировать весь этот узел впоследствии. Однако, при больших динах стропильных ног, или же в том случае, когда в силу обстоятельств приходится применять материал очень большого сечения, такой подход выглядит не всегда разумным. В такой ситуации применяют удлинение стропил с помощью специальных элементов системы – кобылок.

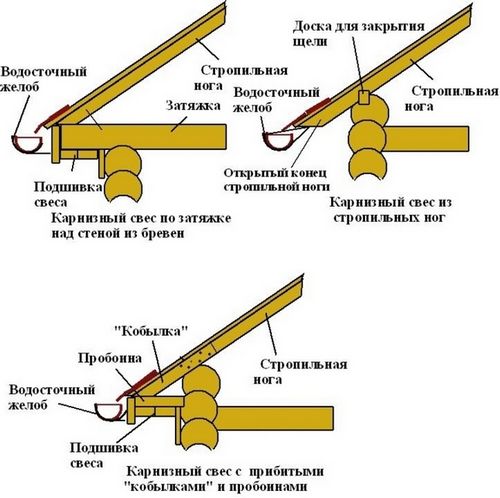

Два варианта: слева – стропила сами по себе формируют карнизный свес, справа – для этого наращиваются кобылки
Понятно, что в случае с односкатной кровлей карнизных свесов может быть два, то есть с обеих сторон постройки, либо один – когда крыша пристраивается к стене здания.
Ниже размещен калькулятор, который помоет быстро и точно рассчитать необходимую длину стропильной ноги для односкатной крыши. По желанию можно проводить вычисления с учетом карнизного свеса, либо без него.
Калькулятор расчета длины стропильной ноги односкатной крыши
Понятно, что если длина стропильной ноги превышает стандартные размеры имеющегося в продаже пиломатериала (обычно это 6 метров), то либо придется отказываться от формирования карнизного свеса с помощью стропил в пользу кобылок, либо прибегать к сращиванию бруса. Можно сразу оценить, в какие последствия это «выливается», чтобы принять оптимальное решение.
Как определить необходимое сечение стропил?
Дина стропильных ног (или расстояние между точками их крепления к мауэрлату) теперь известна. Найден параметр высоты поднятия одного края стропила, то есть имеется и значение угла ската будущей кровли. Теперь необходимо определиться с сечением доски или бруса, который пойдет на изготовление стропильных ног и, в связке с этим – шаги их установки.
Все перечисленные параметры тесно взаимосвязаны между собой и должны в конечном счёте соответствовать возможной нагрузке на стропильную систему, чтобы обеспечивалась прочность и стабильность всей конструкции крыши, без ее перекосов, деформации или даже обрушения.
Сечение стропильных ног и шаг их установки предопределяются прогнозируемыми нагрузками на крышу
Принципы расчета распределенной нагрузки на стропила
Все выпадающие на крышу нагрузки можно разделить на несколько категорий:
- Постоянная статическая нагрузка, которая определяется массой самой стропильной системы, кровельного материала, обрешетки к нему, а при утепленных скатах – весом термоизоляции, внутренней обшивки потолка чердачного помещения и т.п. Этот суммарный показатель во многом зависит от типа используемого кровельного материала – понятно, что массивность профнастила, к примеру, не идёт ни в какое сравнение с натуральной черепицей или асбестоцементным шифером. И все же при проведении проектирования системы кровельного покрытия всегда стремятся удержать это показатель в рамках 50÷60 кг/м².
- Временные нагрузки на кровлю, обусловленные влиянием внешних причин. Это безусловно, снеговая нагрузка на кровлю, особенно характерная именно для крыш с небольшой крутизной скатов. Играет свою роль ветровая нагрузка, и, хотя на малых углах уклона она не столь велика, полностью сбрасывать ее со счетов не следует. Наконец, крыша должна выдержать и вес человека, например, при проведении каких-либо ремонтных работ или при очистке кровли от снежных сугробов.
- Отдельной группой стоят экстремальные нагрузки стихийного характера, вызванные, к примеру, ураганными ветрами, аномальными для данной местности снегопадами или дождями, тектоническими толчками земли и т.п. Предвидеть их – практически невозможно, но при расчетах на этот случай закладывается определенный резерв прочности элементов конструкции.
Суммарные нагрузки выражаются в килограммах на квадратный метр площади крыши. (В технической литературе часто оперируют другими величинами – килопаскалями. Перевести несложно – 1 килопаскаль приблизительно равен 100 кг/м²).
Выпадающая на крышу нагрузка распределяется по стропильным ногам. Очевидно, что чем чаще они установлены, тем меньшее давление будет приходиться на каждый погонный метр стропильной ноги. Это можно выразить следующим соотношением:
Qр = Qс × S
где:
Qр — распределенная нагрузка на погонный метр стропила, кг/м;
Qс — суммарная нагрузка на единицу площади крыши, кг/м²;
S — шаг установки стропильных ног, м.
Например, расчеты показывают, что на крышу вероятно внешне воздействие в 140 кг. при шаге установке в 1.2 м на каждый погонный метр стропильной ноги придется уже 196 кг. Но зато если установить стропила чаще, с шагом, допустим, 600 мм, то степень воздействия на эти детали конструкции резко снижается – всего 84 кг/м.
Ну а по полученному значению распределенной нагрузки уже несложно определить требуемое сечение пиломатериала, способного противостоять такому воздействию, без прогибов, кручения, переломов и т.п. Существуют специальные таблицы, одна из которых приведена ниже:
| Расчетная величина удельной нагрузки на 1 погонный метр стропильной ноги, кг/м | Сечение пиломатериала для изготовления стропильных ног | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 100 | 125 | 150 | 175 | из кругляка | из доски (бруса) | ||||||
| диаметр, мм | толщина доски (бруса), мм | |||||||||||
| 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||
| Планируемая длина стропил между точками опоры, м | высота доски (бруса), мм | |||||||||||
| 4.5 | 4 | 3.5 | 3 | 2.5 | 120 | 180 | 170 | 160 | 150 | 140 | 130 | 120 |
| 5 | 4.5 | 4 | 3.5 | 3 | 140 | 200 | 190 | 180 | 170 | 160 | 150 | 140 |
| 5.5 | 5 | 4.5 | 4 | 3.5 | 160 | - | 210 | 200 | 190 | 180 | 170 | 160 |
| 6 | 5.5 | 5 | 4.5 | 4 | 180 | - | - | 220 | 210 | 200 | 190 | 180 |
| 6.5 | 6 | 5.5 | 5 | 4.5 | 200 | - | - | - | 230 | 220 | 210 | 200 |
| - | 6.5 | 6 | 5.5 | 5 | 220 | - | - | - | - | 240 | 230 | 220 |
Пользоваться этой таблицей – совсем несложно.
- В левой ее части находят рассчитанную удельную нагрузку на стропильную ногу (при промежуточном значении берется ближайшее в большую сторону).
По найденному столбцу опускаются вниз до величины требуемой длины стропильной ноги.
В этой строке в правой части таблицы приведены необходимые параметры пиломатериала – диаметр кругляка или ширина и высота бруса (доски). Здесь можно выбрать наиболее удобный для себя вариант.
Например, расчеты дали значение нагрузки – 90 кг/м. Длина стропильной ноги между точками опоры – 5 метров. Таблица показывает, что можно применять бревно диаметром 160 мм или доску (брус) следующих сечений: 50×210; 60×200; 70×190; 80×180; 80×180; 90×170; 100×160.
Дело «за малым» – определить суммарную и распределенную нагрузку.
Существует выработанный, достаточно сложный и громоздкий алгоритм расчета. Однако, не будем в данной публикации перегружать читателя массивом формул и коэффициентов, а предложим воспользоваться специально разработанным для этих целей калькулятором. Правда, для работы с ним необходимо сделать несколько пояснений.
- Снеговая нагрузка
Вся территория России разделена на несколько зон по вероятному уровню снеговой нагрузки. В калькуляторе потребуется внести номер зоны для региона, в котором проводится строительство. Найти свою зону можно на представленной ниже карте-схеме:
Распределение территории России на зоны по уровню снеговой нагрузки
На уровень снеговой нагрузки влияет угол ската кровли – эта величина нам уже известна.
- Ветровая нагрузка
Изначально подход схож с тем, что и в предыдущем случае – требуется определить свою зону, но только уже по степени ветрового давления. Карта-схема размещена ниже:
Зонирование территории России по уровню ветрового давления
Для ветровой нагрузки имеет значение высота возводимой кровли. Не путать с рассматриваемым ранее параметром превышения! В данном случае интересует именно высота от уровня земли до самой высокой точки кровли.
В калькуляторе будет предложено определить зону строительства и по степени открытости участка строительства. Критерии оценки уровня открытости в калькуляторе приведены. Однако, есть нюанс.
Говорить о наличии указанных естественных или искусственных преград для ветра можно лишь в том случае, если они расположены не далее, чем на расстоянии, не более чем 30×Н, где Н – это высота возводимого дома. Значит, для оценки степени открытости для здания высотой, к примеру, 6 метров, можно учитывать только те признаки, которые расположены не далее, чем в радиусе 180 метров.
В данном калькуляторе шаг установки стропил является переменной величиной. Такой подход удобен с тех позиций, что варьируя значение шага можно проследить, как изменяется распределённая нагрузка на стропила, а значит, выбрать наиболее приемлемый вариант с точки зрения подбора необходимого пиломатериала.
Кстати, если односкатная крыша планируется утепленной, то имеет смысл привести шаг установки стропил к размерам стандартных утеплительных плит. Например, если будут использоваться питы базальтовой ваты размером 600×1000 мм, то и шаг стропил лучше установить или 600, или 1000 мм. За счет толщины стропильных ног расстояние «в свету» между ними будет на 50÷70 мм меньше – а это практически идеальные условия для максимально плотного прилегания утеплительных блоков, без просветов.
Нюансы утепления скатов кровлиПо уровню теплопотерь дома крыша занимает одно из лидирующих мест, поэтому вопросы термоизоляции здесь приобретают особое значение. Как утеплить крышу дома самостоятельно – читайте в специальной публикации нашего портала
Однако, вернемся к расчетам. Все остальные данные для калькулятора – известны, и можно проводить вычисления:
Калькулятор для расчета уровня распределенной нагрузки на стропильные ноги
С полученным значением – направляемся в таблицу сечений стропил.
Какие материалы потребуются для других элементов стропильной системы?
Основные вычисления позади, так как несущие элементы – стропила, уже рассчитаны. Но, как мы видели, в общей системе нередко присутствует немало и других элементов.
- Обрешетка под кровельное покрытие монтируется с учетом конкретного типа кровли – от разреженной до сплошной.
- Линейные размеры стоек, подкосов, кобылок, лежней, прогонов и других усиливающих элементов определяются по месту, для каждого случая индивидуально.
- Не следует забывать про подшивку карнизных свесов, установку ветровых досок, предохраняющих кровельное покрытия от срыва ветром.
- Если есть необходимость, потребуется материал для зашивки фронтального прямоугольного и боковых фронтонов – никаких особых правил по его подбору не существует – только соображения рациональности и декоративности конструкции, так как особых нагрузок эта часть испытывать не будет.
Для того, чтобы проще было ориентироваться, в таблице ниже приведены рекомендуемые сечения пиломатериалов для элементов стропильной системы:
| Элементы стропильной системы | Сечение пиломатериала, мм |
|---|---|
| Мауэрлат | Брус 100×100, 100×150, 150×150, а иногда и более. |
| Стропильные ноги | Доска или брус по результатам расчетов |
| Прогоны, лежаки | Брус 100×100, 100×150, 100×200. |
| Затяжки (ригели) | Доска 50×100, 50×150. |
| Стойки | Брус 100×100, 150×150. |
| Подкосы, кобылки | Доска 50×100. |
| Ветровые торцевые и подшивные доски | Доска 20×100, 25×150. |
| Обрешетка | Доска 25 ×100, 25×150 мм. Для сплошной обрешетки - фанера или ОСП от 12 до 15 мм |
Итак, все данные для дальнейшей самостоятельной работы по созданию односкатной крыши имеются. Остается только проявить собственную смекалку, креатив при составлении проекта, а в ходе его практической реализации – максимум старания, аккуратности и, безусловно, осторожности, так как работы предполагаются на высоте.
В завершение публикации – интересный видеосюжет, наглядно показывающий стадии подготовки проекта односкатной крыши:
Видео: пример составления графического проекта односкатной крыши
Похожие статьи
-
Стропильная система шатровой крыши - назначение основных элементов конструкции и их расчет
Обычная двускатная крыша некоторым хозяевам загородного жилья кажется чересчур банальной и неинтересной, и они начинают поиски более оригинальных...
-

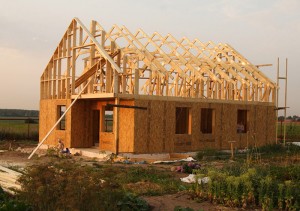

Стропильная система и утепление мансардной крыши
Мансарда – помещение, располагающееся на чердаке, приспособленное для проживания. Основное достоинство такого решения – возможность увеличить жилую...
-
Строительство односкатной крыши, общие советы
Как правило, крыши с одним скатом делают только в районах, где наблюдается нехватка пиломатериалов и леса, а также в тех местах, где преобладают сильные...
