Теплые водяные полы в частном доме: как правильно установить своими руками в коттедже и деревянном доме с перекрытиями, лучшие монтажные схемы для грамотной стяжки пола

Большой популярностью среди домовладельцев пользуются напольные системы обогрева. Самым лучшим решением для создания тепла в частном доме может оказаться монтаж водяного пола. Однако сделать правильный выбор и провести его установку в помещении – сложная задача, так как этот процесс имеет свои нюансы и требует некоторых знаний.

Содержание:

• Особенности: плюсы и минусы
• Монтажные схемы
• Технология обустройства
• Как правильно сделать отопление своими руками?
  • Подготовка поверхности путем ее выравнивания
  • Укладка теплоизоляции
  • Укладка труб
  • Подготовка и подключение коллектора
  • Монтаж котла
• Отзывы
• Примеры интересных решений

Особенности: плюсы и минусы

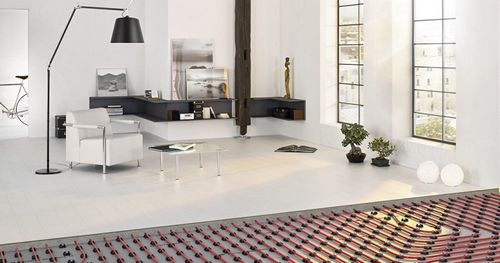

Водяной теплый пол представляет собой конструкцию из отопительного контура, состоящего из труб. Они подключаются к основной нагревательной системе.

Несомненными плюсами такого устройства считаются:

• Рациональность использования энергии, что позволяет избежать значительной траты материальных средств. При установке такой системы денежные расходы на электроэнергию снижаются почти в два раза.
• Создание уюта и комфорта в жилище.
• Равномерное распределение тепла по всему помещению.

• Достаточно высокий уровень безопасности из-за того, что теплоноситель располагается под полом, поэтому отсутствует риск получения ожога или травмы.
• Неоспоримая совместимость с отделочными материалами. Например, устройство легко подойдет для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, то об этом должно быть указано на упаковке. Следует проверять, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
• Вариативность подключения. Так, можно подключаться сразу к основной системе отопления, а можно создать отдельную конструкцию подачи тепла.

Однако система теплого водяного пола имеет некоторые минусы:

• Для получения небольшой температуры нагрева нужно иметь смеситель, который работает в комплексе с водяным насосом.
• Часто ведет к снижению давления в центральном отоплении.
• Уходит много времени на монтаж из-за необходимости создания многослойности установки.
• В случае появления протечек нужно вскрывать все покрытие, что влечет его возможное повреждение.
• Теплый водяной пол не справится с отоплением всего помещения, поэтому должен быть котел для обогрева всего пространства.

В целом такая конструкция имеет больше преимуществ и, безусловно, станет спасителем в зимнее время года. Не рекомендуется отключать систему зимой.

Монтажные схемы

По качеству материала выделяют следующие типа укладки теплого водяного пола в загородном коттедже, на даче:

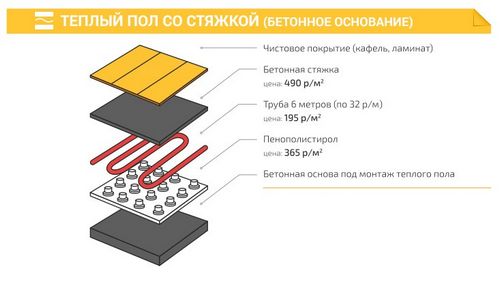

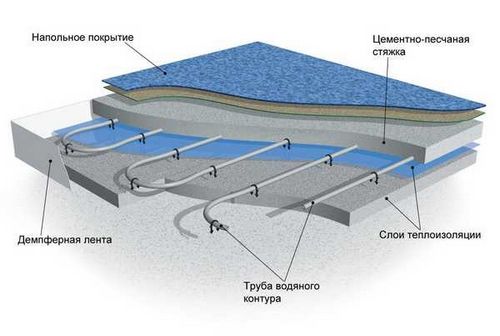

• Бетон. Здесь используется стяжка с монтированием гидроизоляции и теплоизоляции, фиксацией труб с армирующей сеткой. Как закрепление в качестве покрытия используются плитка, камень или паркетная доска.

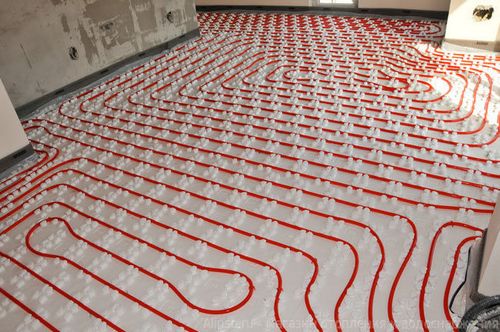

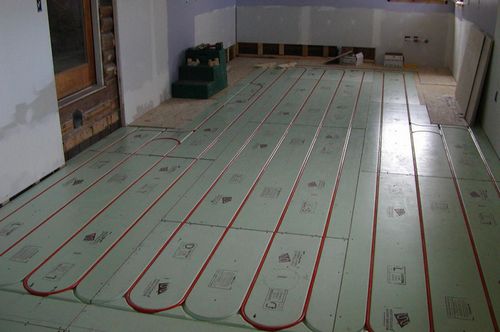

• Полистирол. Это простой вариант монтажа с помощью специальных полистироловых плит, которые после прессования получают выпуклую форму. Внутрь помещаются трубы.
• Деревянные перекрытия.

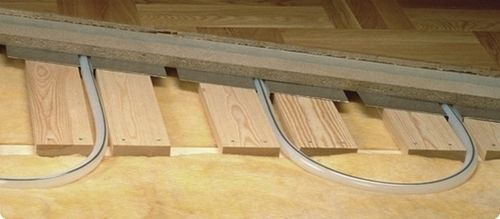

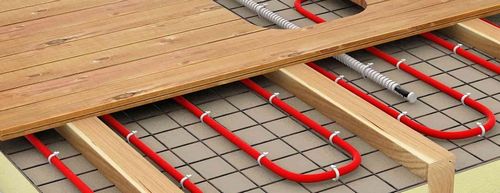

Для последнего монтажная схема достаточно простая. Для устройства такого способа обогрева в частных деревянных домах существует несколько методов укладки водяной конструкции на дощатую поверхность. Под полом устанавливаются трубки из пластика. Они обеспечивают поступление горячей воды.

Максимальная температура нагрева таких поверхностей составляет не более 30 градусов, в противном случае начнется высыхание деревянного покрытия.

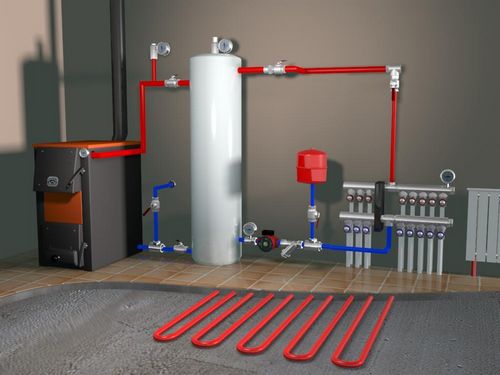

Циркуляция горячей воды происходит постоянно. Важно помнить о том, что система отопления в помещении не связана с отоплением пола. Процесс обогрева осуществляется котлами любого вида. Самым лучшим вариантом будет, если котел состоит из двух контуров отопления. То есть один из них предназначен для создания тепла в самом помещений, а другой — для системы теплого пола.

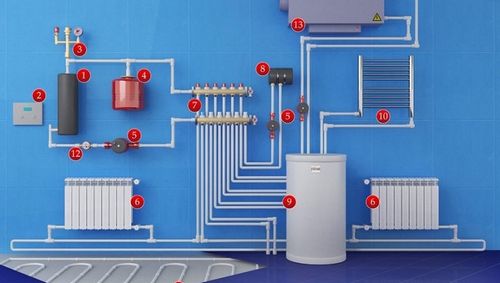

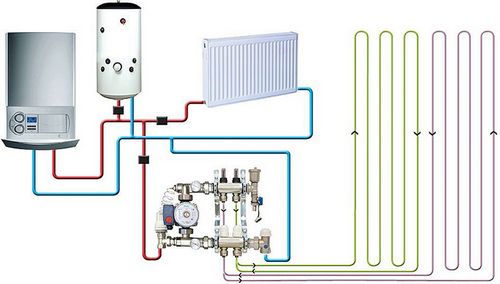

Такая конструкция позволит сэкономить деньги, так как воздух начинает подниматься снизу вверх, а конвекторы создают тепло во время поступления холода из окон. Система водяного теплого пола, в основе которой стоит газовый котел, представляет собой следующее:

• Труба поступления природного газа.
• Труба для подачи воды.
• Линия подачи системы отопления в двух направлениях.
• Коллектор.
• Два направления для водяного теплого пола.

Технология обустройства

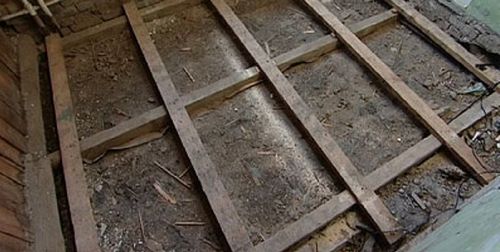

Монтаж отопительной системы возможен только после необходимой подготовки основания. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

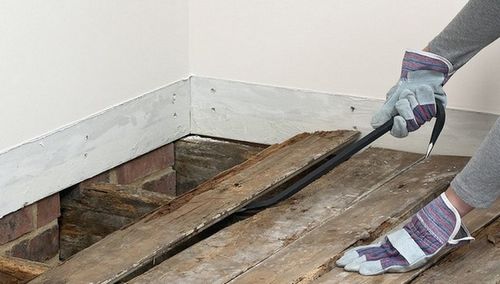

• Удаление старого покрытия и демонтаж чернового основания.
• Снятие всех видов изоляции.
• Очищение поверхности от загрязнений.
• Проверка конструкций на предмет устойчивости путем осмотра. Если обнаружены изношенные части балок, то их нужно вырезать и заменить куском такого же размера.
• Использование веществ для защиты от грибка и плесени.

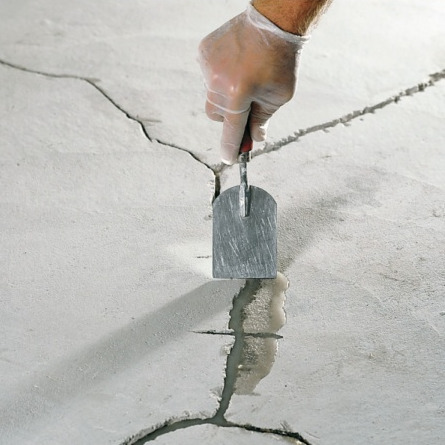

Важно обратить внимание на ровность основания, наличие выступов. Нельзя допускать слишком больших перепадов. Если дефекты поверхности больше 2 см, то необходимо сделать выравнивание путем насыпки мелкого щебня. Такой способ подойдет для укладки теплого водяного пола под деревянные перекрытия.

Монтаж легкого водяного пола можно производить как со стяжкой, так и посредством сухого пола под плитку или дерево. Важно знать, что начинать монтировать полы лучше в той комнате, где размещен котел. Одна секция для монтажа не должна иметь площадь больше 40 м.Трубы для установки обладают способностью к деформации, поэтому не составит труда придать нагревательным элементам любую форму. Специалисты считают, что наиболее эффективен способ укладки спиралью.

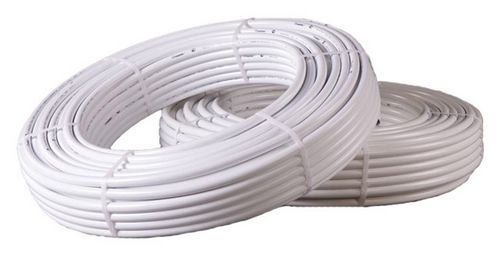

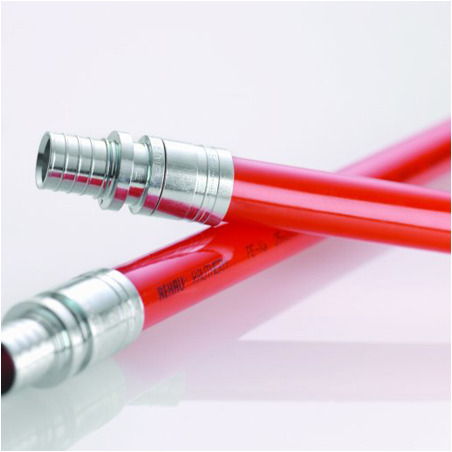

Могут использоваться как пластиковые, так и металлопластиковые трубы. Часто специалистами применяются полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

Важно, чтобы эти конструкции были пригодны к установке в системах отопления. В противном случае применение неподходящих устройств может привести к неэффективной схеме обогрева. Важно изучить маркировку, имеющуюся на трубе.

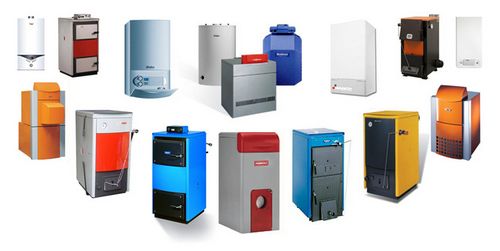

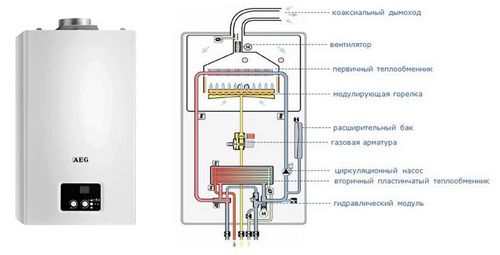

Что касается котла, то здесь есть возможность выбора. Можно приобретать не только газовый, но электрический или работающий на твердом топливе. Все зависит от места расположения дома. Необходимость в системе коллектора объясняется тем, что он важен для обеспечения работы всего водяного пола и поддержания заданной температуры.

Не во всех котлах имеется встроенный циркуляционный насос. В таких случаях нужно приобретать его отдельно, так как без него невозможен круговорот воды. Лучше выбирать такой насос, который имеет три скорости. Остальные детали для обустройства системы теплого водяного пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Как правильно сделать отопление своими руками?

Если предстоит работа по установке конструкции самостоятельно, то здесь важно соблюдать следующие этапы.

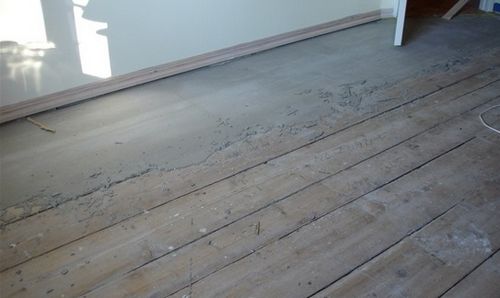

Подготовка поверхности путем ее выравнивания

Это можно сделать с помощью бетонной стяжки или специальных составов, которые продаются в строительных магазинах. Далее обработать основание рекомендуется с помощью грунтовки. Не стоит забывать про утеплитель, который необходимо уложить на подготовленную поверхность.

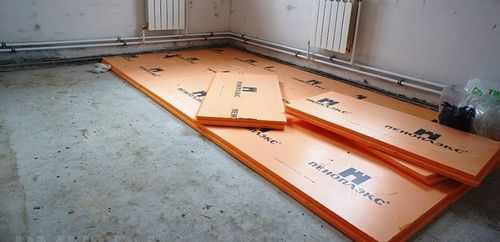

Укладка теплоизоляции

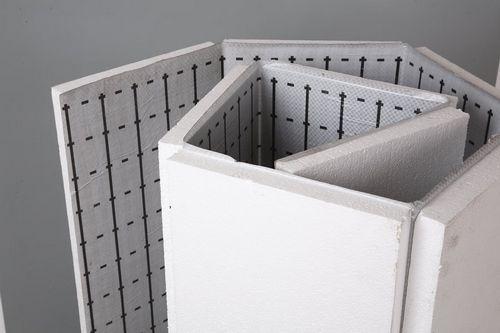

Этот процесс не является сложным, достаточно лишь зафиксировать стыки монтажным скотчем. Из материалов для утепления встречаются такие как пенопласт, пенопропиленовый утеплитель. Лучшей толщиной считается 5 см. В некоторых случаях, когда осуществляется укладка на грунт или при повышенной защите от холода, допускается толщина до 10 см.

Для поддержания тепла рекомендуется поверх накладывать теплоотражатель из пленки металла. Это может быть пенофол, поролоновый элемент или алюминиевая фольга.

Укладка труб

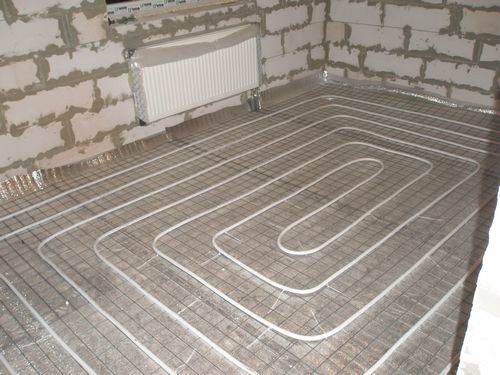

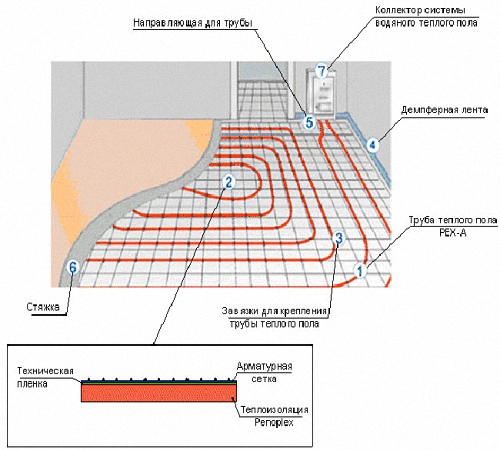

На основу выкладывается армирующая сетка, обеспечивающая полное скрепление. Сами трубы возможно установить в форме змейки или спирали. Все зависит от личных пожеланий хозяина помещения, однако мастера считают, что спиральная схема монтажа предпочтительнее. При первом варианте укладки возможно неравномерное прогревание пола. Для расчета ширины установки учитывается множество значений. К ним относятся толщина стен, диаметр трубы и другие факторы. Оптимальная длина трубы составляет 100 м, так как вода остывает, удаляясь от начала циркуляции.

Нагревательными материалами могут быть самые обычные водопроводные трубы, однако срок их службы будет значительно меньше специальных устройств. Существуют тонкости запаивания труб, которые состоят в том, что соединение между собой нужно проводить при помощи переходников. В случае, если устанавливаются металлопластиковые трубы, металлическую поверхность нужно убрать в пределах 3 см от начала трубы.

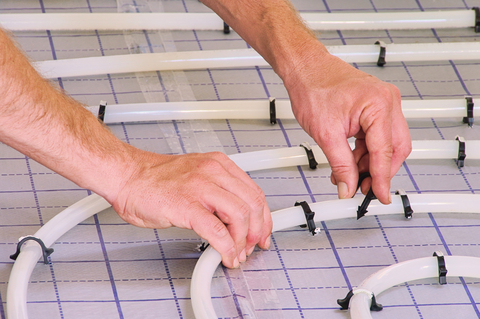

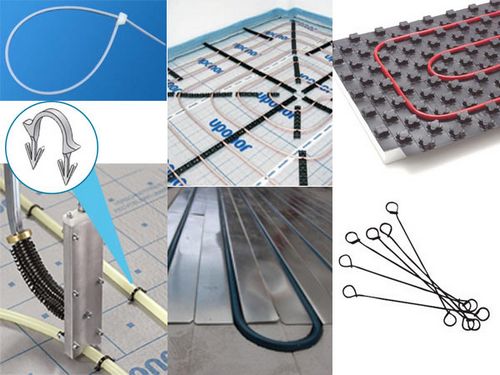

Труба крепится к теплоизоляции с помощью крепежных соединений. Они необходимы для облегчения монтажа пола и гарантии правильного размещения трубы. Крепежом могут быть пластиковые или металлические элементы.

Важно знать, что для теплого пола нужно использовать только цельный кусок трубы. При этом максимальная длина каждого контура должна достигать 100 м. В противном случае придется задействовать слишком высокое давление для оптимальной скорости теплоотдачи.

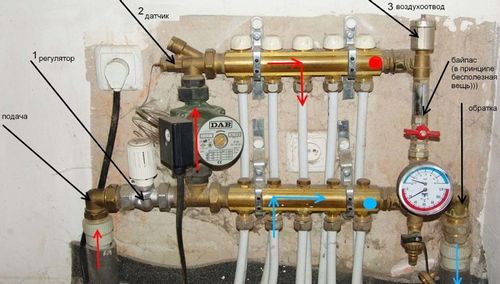

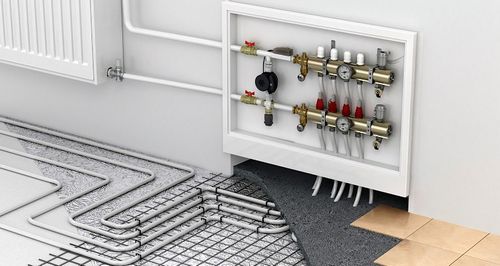

Подготовка и подключение коллектора

Монтаж этого устройства происходит согласно инструкции, указанной на упаковке. В каждом конкретном случае процесс установки будет отличаться из-за того, что сейчас в продаже имеется множество разных моделей. Правильное расположение коллекторной коробки должно обеспечивать одинаковое давление воды во всех контурах.

Монтаж котла

Часто во время подключения котла к системе теплого пола создается проблема, которая заключается в том, что температура воды в разы выше требуемой для работы водяного пола. Поэтому важно сделать так, чтобы в трубы поступала вода с более низкой температурой. Это возможно путем разбавления воды уже остывшей, которая поступает в обратном направлении.

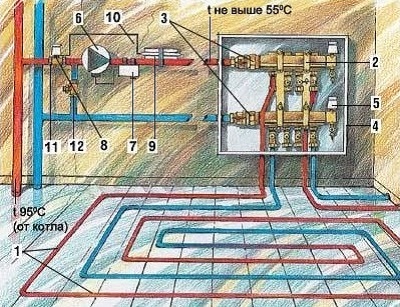

Конструкция обогрева должна пройти процесс сборки, состоящей из следующей схемы:

• Установка клапана управления.
• Закрепление циркуляционного насоса.
• Монтаж коллектора.
• Обеспечение поступления воды пониженной температуры.
• Подключение трубы к котлу.

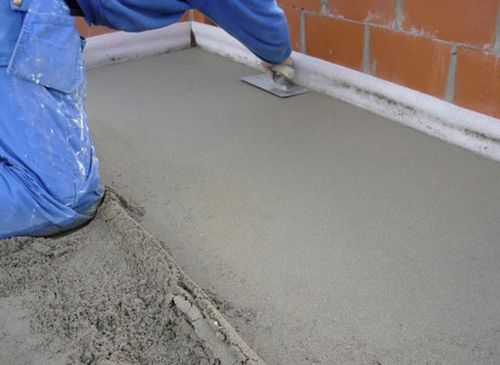

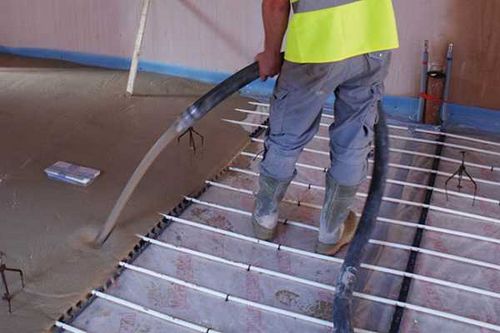

Если используется стяжка, то процесс происходит под оказанием давления. Смеси для стяжки могут быть цементно-песочные, бетонные или сухие.

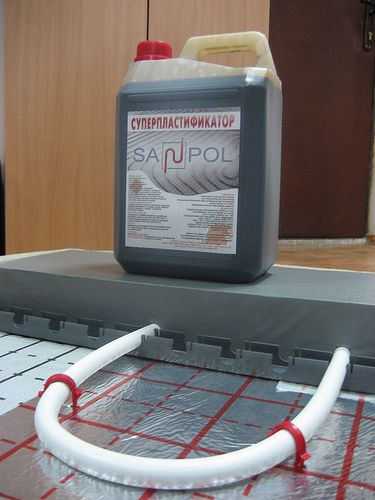

При использовании цемента и песка лучше всего приобретать уже готовые средства, в состав которых входит специальный пластификатор. Этот элемент позволяет сделать раствор пластичным, а также повышает уровень нагрева за счет теплопроводности. Для бетонного состава же рекомендуется приобретать цемент особенной марки М-300.

Сухие материалы включают в себя песок, различные добавления для расширения тепла и для уменьшения пузырей воздуха. Во время последнего этапа работы нужно вовремя принять меры по предотвращению трещин. Здесь существует два варианта:

• Когда помещение разделяется на две половины, каждая из них заливается отдельно с использованием специальной ленты. Далее все имеющиеся промежутки удаляются путем шпаклевания.

• После высыхания стяжки периметр комнаты вырезается по секторам с помощью болгарки, а образовавшиеся швы заделываются силиконом. Затем они должны быть прошпаклеваны.

В конструкции с деревянным полом весь процесс намного проще, так как не требует проведения установки стяжки. Достаточно лишь накрыть досками специальный короб, где размещаются отопительные трубы. Важной особенностью является правильное размещение труб. Вся конструкция размещается на уровне ниже котла. Это будет способствовать свободному нагреву и циклированию по пластиковым отопительным элементам.

Стоит более подробно остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки. Здесь есть множество преимуществ, одним из которых является маленький вес конструкции, а также отсутствие необходимости дожидаться высыхания цемента. Это та система обогрева, которая позволяет значительно сэкономить деньги. Монтаж такой конструкции требует использования основы, куда будут укладываться контуры труб. Она может быть деревянной или полистироловой.

Также должны присутствовать полосы из металла, которые равномерно распределяют тепло. Можно обустраивать теплые полы как под плитку, так и под ламинат, однако во всех случаях нужно позаботиться о хорошей теплопередаче.

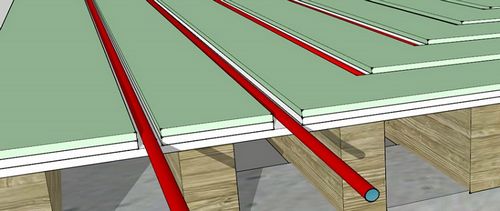

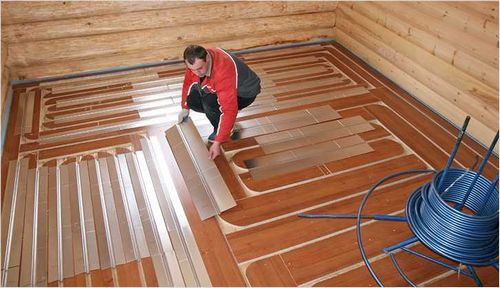

На сегодняшний день применяется система установки с помощью гипсоволокнистых листов. Они кладутся как основа, заполняют промежутки между контурами труб, служат верхним слоем под выбранное покрытие. Эта конструкция легко разбирается, в случае необходимости ремонта. Кроме того, гипсоволокнистые листы отлично проводят тепло.

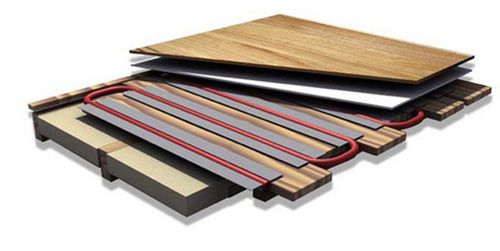

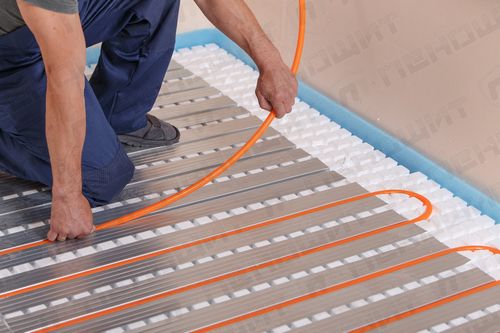

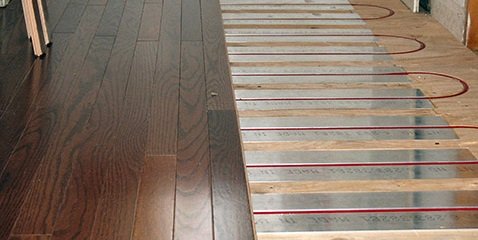

Другим возможным вариантом для создания водяного пола без стяжки является применение листов из алюминия, в которых уже имеются отделы для укладки контура труб. Но мастера отмечают, что гипсоволокнистые элементы намного лучше по качеству. Достоинства таких материалов следующие:

• Доступность цены.
• Простая схема обработки.
• Безопасность.

От возможности установить теплые водяные полы своими руками не стоит отказываться, так как эта система значительно облегчит жизнь за счет создания комфортных условий проживания и экономии средств на покупку энергоносителей.

Грамотно установленное тепло в жилище возможно сделать без дорогостоящих услуг специалистов. Достаточно лишь знать необходимые тонкости этого процесса и правильно выбрать оборудование для обогрева.

Отзывы

В целом отзывы об использовании теплого водяного пола в доме у людей положительные. При выборе труб для монтажа системы потребители рекомендуют использовать полпропиленовые варианты, так как они отличаются большей долговечностью.

Так, многие отмечают удобство водяного пола в домах, где проживают дети. Большую часть времени ребенок проводит на полу, занимаясь с игрушками. Не приходится бояться за здоровье непосед, так как по покрытию всегда равномерно распределяется тепло.

Примеры интересных решений

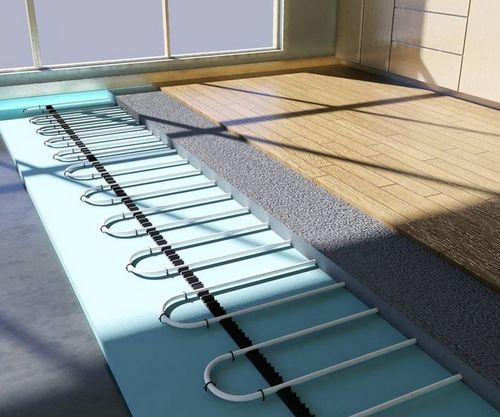

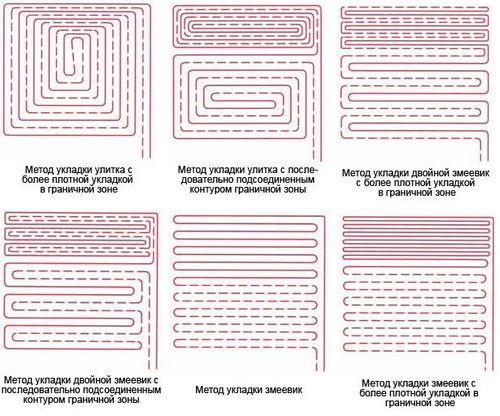

• Вариант укладки теплого водяного пола змейкой уместен в комнате с разделенными функциональными зонами. Предполагается, что будет использование разных режимов температуры.

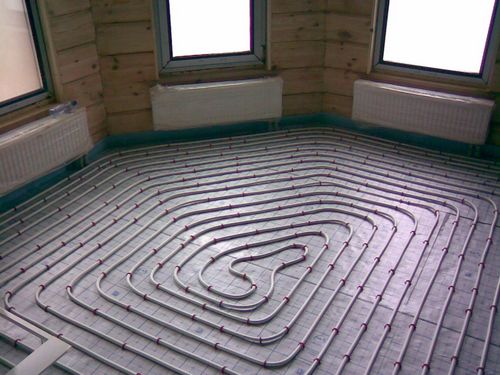

• Спиральный тип размещения труб предполагает равномерный нагрев всего помещения. Для такого монтажа затрачивается меньше труб.

• Использование комбинирования змейки и спирали в установке подходит для комнат с наружными стенами. Для более быстрого нагрева контуры располагаются петлями, либо под углом в 90 градусов.
• Устройство легкого теплого водяного пола позволяет использовать его сразу после установки.

Правильная укладка теплоизоляционного слоя несет гарантию сохранения тепловых характеристик при продолжительном использовании. При выборе металлической подложки требуется распределение ее по всей поверхности, которая будет подвергаться обогреву. Это нужно для сохранения целостности структуры, обеспечения прочности и надежности покрытия.
