Водяной теплый пол: инструкция по монтажу своими руками

Долгая холодная зима имеет свойство надоедать. Ранняя весна и поздняя осень тоже мало кому приносит радость. Слякоть, холод и промокшая обувь — это то, что вас ожидает на улице. При этом коммунальные службы не торопятся включать центральное отопление. Спасти вас от холода, высушить вашу обувь и сделать дом теплее и уютнее поможет теплый пол. С ним вы можете включить отопление тогда, когда вам это будет нужно. Теплый пол бывает как электрическим, так и водяным.

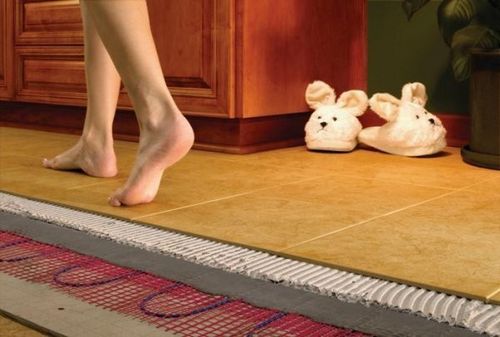

Для устройства водяного пола требуется толстая цементная стяжка, в то время как стяжка может быть толщиной лишь в 0,5 см.

Электрический имеет один существенный недостаток — высокое энергопотребление, водяной пол в этом плане выгоднее. Однако толщина электрического намного меньше, чем толщина водяного. Пленочный электрический, например, имеет толщину всего 0,5 мм и устанавливается без стяжки. Как сделать теплый водяной пол инструкция по самостоятельному монтажу поможет вам. Перед тем, как осуществлять монтаж, убедитесь в том, что перекрытия вашего дома достаточно прочны для того, чтобы сделать цементную стяжку.

Содержание:

• Выбор и подготовка помещения
• Заливка черновой стяжки
• Выбор труб
• Укладка труб и пробный запуск
• Заключительные работы

Для того чтобы установить теплый пол своими руками, вам понадобятся следующие материалы и инструменты:

• гидроизоляционные материалы;
• металлопластиковые трубы;
• самоклеящаяся демпферная лента;
• крепления для труб;
• шаровые краны;
• строительная терка;
• фольгированный утеплитель;
• алюминиевый скотч;
• строительный нож;
• цементно-песчаная смесь для стяжки;
• сварная сетка или сетка рабица;
• правило.

Выбор и подготовка помещения

Идеальными помещениями для установки водяного теплого пола являются ванная комната, кухня и коридор, в котором теплый пол действительно необходим.

Теплый пол может монтироваться в любом помещении, однако, следует учесть, что наличие способствует сушке воздуха. Если в помещении нет необходимой вентиляции, то вам будет душно и не комфортно. Эта проблема может быть решена при помощи бытовых увлажнителей воздуха. Однако, все же не рекомендуется установка теплого воздуха в спальне и детской, ведь спать необходимо при прохладном и свежем воздухе. Идеальными помещениями для монтажа водяного теплого пола являются кухня, ванная комната и особенно коридор, в котором теплый пол просто необходим.

Выбрав помещение, начинаем его подготовку. Сначала демонтируем старый пол. Демонтаж будет проще, если покрытие уложено непосредственно на плиты перекрытия. Однако, в таком случае произойдет поднятие уровня на 5-7 см, в результате чего придется заменить дверные коробки. В ванной комнате нужно демонтировать старую стяжку. Убрав ее, вы увидите какой-либо наполнитель. Новую стяжку в ванной комнате нужно заливать на пару сантиметров ниже, чем в остальных комнатах. Это предупредит попадание воды в жилые помещения в случае прорыва или засорения труб. Вернемся к наполнителю. Если под ним имеется гидроизоляция, то все можно оставить на месте. Однако, лучше всего заменить гидроизоляцию, убрав на время наполнитель.

Если вы будете подключать теплый водяной пол к стояку отопления, то заменять его необязательно. Стояк горячего водоснабжения рекомендуется заменить на полипропиленовый.

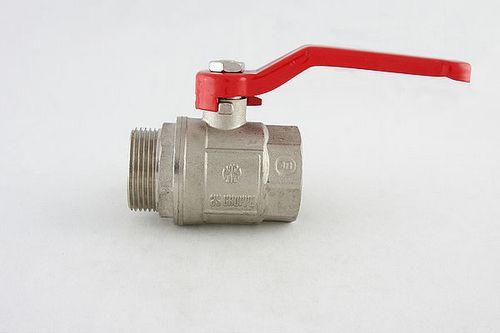

Шаровой кран должен впаиваться к стояку отопления на расстоянии, которое позволит в случае поломки теплого пола, установить радиатор.

Затем впаиваем в стояк шаровые краны. Они должны впаиваться к стояку отопления на расстоянии, позволяющем в случае выхода из строя, установить на место кранов отопительный радиатор.

Узнайте у сантехников, какой розлив воды имеет стояк, в который вы будете впаивать краны. Если стояк с верхним розливом, то кран 2 станет входом на теплый пол, а кран 3 — выходом. Для стояков с нижним розливом воды все делается наоборот. При подключении теплого пола к стоякам горячего водоснабжения, к крану 3 подсоединяем тройник, к которому будут подключаться трубы теплого пола и шланг, идущий к смесителю.

По трубам теплых полов будет течь вода, а также другие жидкости, такие как антифриз, тосол и т. д. — если теплый пол автономный. По этому они могут протечь. Хоть трубы, по утверждению их производителей, и являются долговечными, заводской брак имеет место быть, да и со временем трубы изнашиваются. Поэтому необходимо укладывать гидроизоляцию. Гидроизоляция бывает нескольких видов, наиболее простыми и удобными являются гидроизоляционные материалы Линокром и Изофлекс. Его укладывают внахлест, равный 10 см, после чего швы запаивают при помощи паяльной лампы. Гидроизоляция должна накладываться на нижние части стен и тщательно припаиваться к ним. Стены перед этим необходимо очистить от пыли и прогрунтовать.

Заливка черновой стяжки

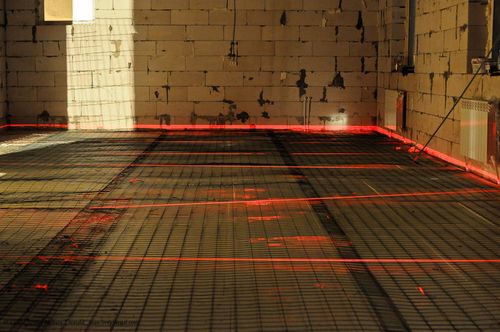

Для устройства стяжки лучше всего использовать лазерный уровень.

Если покрытие в доме уложено непосредственно на плиты перекрытия, то черновая стяжка не потребуется. В остальных случаях ее необходимо сделать. Отметим точки на стенах с помощью лазерного или гидравлического уровня по всему периметру помещения, найдя саму высокую точку плиты перекрытия, определяем уровень черновой стяжки.

Черновая стяжка должна располагаться на 5-7 см ниже уровня чистового пола. Это зависит диаметра используемых труб. Черновую стяжку обычно выполняют из цементного раствора с добавление керамзита. Для небольших помещений маяки устанавливать не требуется, смесь выровнять с помощью доски или любого длинного предмета. Керамзит перемешивать с цементным раствором довольно сложно, к тому же, керамзитная пыль ухудшает качество раствора, поэтому пойдем по другому пути.

Установим маяки при помощи уровня, это можно сделать двумя способами. Первый способ: делаем из раствора кучки, даем им застыть затем накидываем между ними раствор и затираем дорожки правилом. Второй, более простой способ: устанавливаем в насыпанные кучки раствора малярные маяки или направляющие профили, которые используются для крепления гипсокартона.

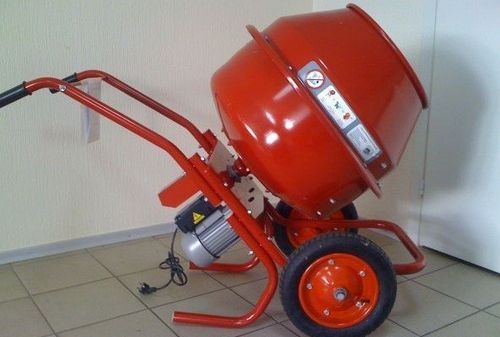

Для приготовления бетона можно использовать стационарную бетономешалку.

Если расстояние между плитами перекрытия и полом достаточно большое, то стяжка делается поверх уложенных на раствор кирпичей. После установки маяков засыпается и разравнивается керамзит. Из-за возможности смещения плит перекрытия поверх керамзита необходимо укладывать сварную сетку. Это защитит хрупкую цементную стяжку от разрушения. Сварную сетку можно заменить сеткой рабицей. Это будет наиболее удобным и дешевы вариантом. Хоть использование сетки рабицы в этом случае не совсем правильно, практика показывает, что сетка рабица эффективно защищает стяжку от трещин.

Далее будем заливать стяжку. У людей, живущих на первом этаже с этим, как правило, не возникает проблем. Просто подгоняется миксер, шланг протягивается через окно и можно приступать к работе. Если ремонтируемая квартира находится выше первого этажа, то, для того, чтобы не носить раствор вручную, используйте гарцовку — сухую смесь цемента и песка. Залив раствор, выравниваем его по маякам при помощи правила. Допускается наличие небольших неровностей, ведь это черновая стяжка. В последующие трое суток, стяжку необходимо увлажнять для придания ей прочности.

Выбор труб

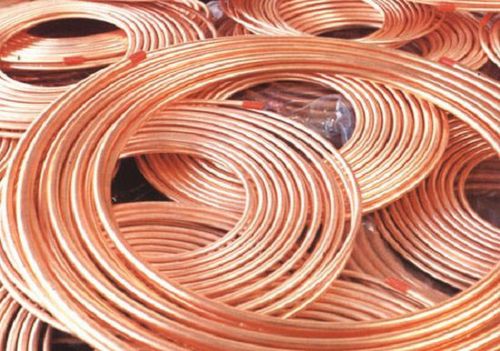

Для устройства водяного пола можно использовать медные трубы, которые отличаются долговечностью, но при этом они очень дорого стоят.

Теплый водяной пол обычно делается из бесшовных металлопластиковых труб. Некоторые строители-самоучки советуют делать теплый пол с применением полипропиленовых труб. Однако этот совет не верный. Такие трубы обладают низкой теплопроводностью из-за меньшего, по сравнению с металлопластиковыми трубами, нагрева их поверхности, вы не получите желаемого результата. Кроме того, полипропиленовые трубы имеют множество соединений, которые могут стать причиной протечки.

Для того чтобы установить теплый водяной пол, используются металлопластиковые трубы диаметрами 1,6, 2 и 2,5 см. Бывают, конечно, трубы и больших диаметров, однако, их использование в квартирах или частных домах не имеет смысла. Производятся металлопластиковые трубы и фитинги к ним в основном в Германии, Италии и Китае.

Диаметр используемых труб подбирается, исходя из давления в стояке отопления или горячего водоснабжения и длины трубы. Расчеты длины труб, необходимых для отопления выбранного помещения будут приведены ниже. Давление в стояках можно измерить с помощью гидравлического манометра, подключенного к стояку. Узнав эти данные, отправляйтесь в специализированный магазин, в котором вам помогут подобрать трубы необходимого размера.

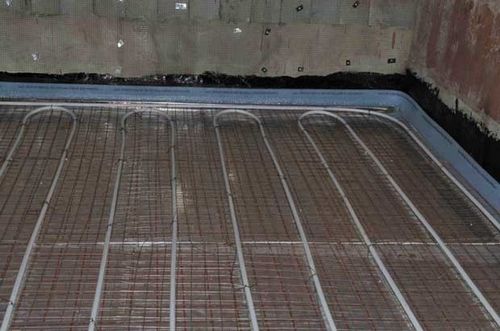

Расстояние между трубами должно составлять 30-50 см.

Для того чтобы произвести точный расчет длины используемой трубы, обычно чертят схему. С помощью начерченной на тетрадном листке в клетку схемы, подсчитать необходимую длину трубы будет очень легко. Трубы должны прокладываться на расстоянии 20-25 см от стены и 30-50 см друг от друга. Выходящая из стояка вода, в первую очередь, должна проходить мимо окон, являющихся основным источником холода. Для этого трубу нужно укладывать вдоль окон. Не прокладывайте трубы под теми местами, где будет стоять мебель. Шкафам и кухонным гарнитурам теплый пол ни к чему.

Укладка труб и пробный запуск

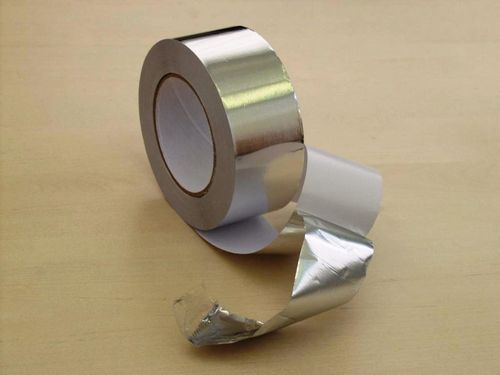

Для изоляции стыков утеплителя нужно использовать алюминиевый скотч.

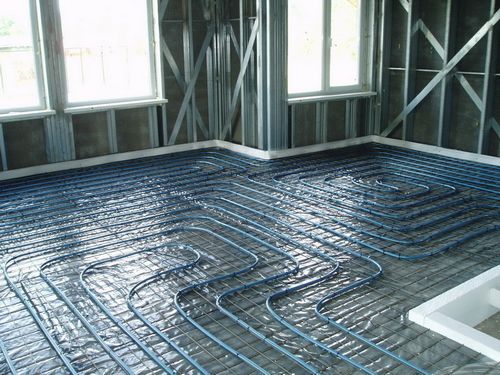

Перед тем как укладывать трубы, кладем фольгированный теплоизоляционный материал. Ему отводится роль теплового экрана. Стыки утеплителя необходимо проклеить алюминиевым скотчем. Края теплоизоляции должны зайти на стены примерно на 3-4 см. Излишки утеплителя необходимо отрезать. После чего производим укладку труб согласно схемы. Согнуть трубу можно при помощи специальной пружины, не дающей ей перегнуться или своими руками.

Крепим трубу к стяжке специальными пластмассовыми креплениями, после чего подключаем ее к стояку. На выводы труб устанавливаются фитинги, соединения смазываются силиконовым герметиком, устойчивым к высоким температурам. Фитинги присоединяются к стоякам с помощью разборных соединений, называемых иногда «американками». Резьбовые соединения собираются на лен, являющийся прочным и долговечным материалом.

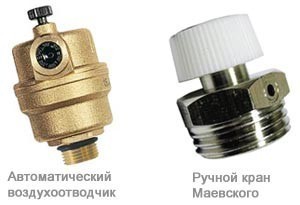

Для отвода воздуха из системы можно использовать ручной кран Маевского или автоматический воздухоотводчик.

После того, как герметик высохнет, можно запускать теплый пол. Удалите воздух из системы при помощи «крана Маевского» или крана горячей воды в случае питания системы от стояка горячего водоснабжения. Для этого открываете первый и второй краны, перекрыв при этом третий кран. Откройте кран горячей воды и дайте воде протечь. Затем первый кран закрывается, а третий открывается. В таком состоянии теплый пол должен находиться несколько суток. Убедившись в надежности соединений и отсутствии протечек, отключаем теплый пол, давая ему остыть.

Заключительные работы

Последним этапом монтажных работ будет чистовая стяжка. Выполняется она аналогично черновой стяжке. Если черновая стяжка не делалась, то укладывается сварная сетка, устанавливаются маяки и заливается раствор. Если черновая стяжка имеется, сетка не потребуется. При выполнении чистовой стяжки, на ее поверхности не должны оставаться неровности. Через день после протягивания стяжки, выровняйте ее поверхность строительной теркой. После того, как стяжка высохнет, теплый пол будет готов.

Если вы выполнили монтаж правильно, теплый пол будет исправно служить вам долгие годы. Лучше всего подключать теплый пол к стояку отопления и горячего водоснабжения одновременно. Это даст возможность включать теплый пол в любое время года. Для того чтобы вода из стояка отопления не смешивалась с питьевой водой, устанавливаются шаровые краны.
