Теплый пол водяной - монтаж своими руками, инструкция

Теплый пол может использоваться в качестве основного и дополнительного отопления. В последнее время он становится все более популярным, так как позволяет сэкономить существенные средства. Теплый пол (водяной) является традиционным способом утепления жилища. Но перед тем как его установить, необходимо разобраться в достоинствах и недостатках системы, а также определиться с оборудованием, которое вы будете использовать.

Содержание:

Теплый пол водяной - монтаж своими руками, инструкция

Достоинства и недостатки водяных теплых полов

Теплый пол водяной - монтаж своими руками, инструкция

Такой подогрев имеет следующие плюсы:

  • Повышение комфорта в помещении;
  • Равномерный обогрев всех комнат;
  • Эффективное распределение температуры, в зависимости от высоты помещения;
  • Снижение тепловых потерь через потолок;
  • Нет осушения воздуха и сжигания кислорода;
  • Эстетичность;
  • Экономичность. Такая система дает возможность сэкономить до 40% затрат на отопление дома.

Эти плюсы говорят в пользу представленного типа обогрева. Но есть и минусы. Например, теплопотери помещения не должны быть выше, чем 100 Вт/м2. Кроме того, могут существовать некоторые ограничения по применению в многоквартирных домах, которые оборудованы однотрубными отопительными системами. К недостаткам можно отнести достаточно большую высоту стяжки, что недопустимо в квартирах с невысокими потолками. Стоимость материалов для монтажа может быть достаточно высокой. А еще, не все могут сделать систему самостоятельно.

Эти минусы не являются слишком серьезными, так как из любой ситуации можно найти выход.

Как вы собираетесь производить монтаж водяного пола? Poll Options are limited because JavaScript is disabled in your browser.

Устройство теплого водяного пола

Система состоит из труб, которые укладываются под напольное покрытие в бетонную стяжку. По ним постоянно циркулирует нагретая вода, которая передает свое тепло полу. Естественно, вся конструкция должна подключаться к источнику. Такой водяной теплый пол можно обустроить в домах, в которых установлены автономные системы отопления. В других случаях их установка запрещена.

Теплый пол водяной - монтаж своими руками, инструкция

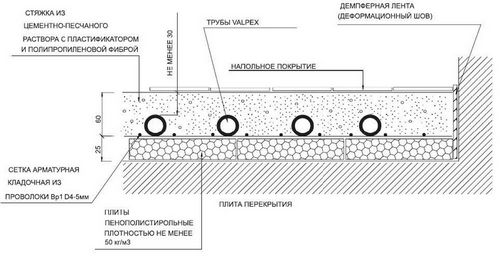

Водяной теплый пол может состоять из таких слоев:

  1. Плита перекрытия.
  2. Полиэтиленовый гидроизоляционный слой.
  3. Утеплитель.
  4. Фольгированный материал, который будет направлять тепло вверх.
  5. Армирующая сетка.
  6. Водяной теплый пол.
  7. Цементно-песчаная стяжка. Общая толщина не должна превышать 10 см.
  8. Армирующая сетка, к которой крепятся трубы.
  9. Напольное покрытие.

Особенности подготовки основания

Плюсы и некоторые другие нюансы водяного пола мы уже рассмотрели. Теперь необходимо понять, как можно подготовить основание к работе. Если присутствует старая стяжка, то ее необходимо обязательно демонтировать. Полученное основание нужно выровнять. Эта процедура необходима в том случае, если перепады по высоте превышают 1 см.

Теплый пол водяной - монтаж своими руками, инструкция

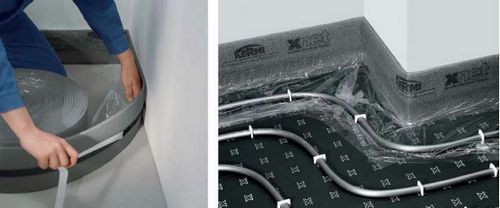

Теперь можно уложить гидроизоляционный слой. При этом учтите, что по всему периметру помещения необходимо закрепить демпферную ленту. Благодаря ей вы можете несколько уменьшить тепловое расширение пола.

Если вы намерены соорудить несколько контуров водяного пола, то такая лента должна монтироваться и по линии между ними.

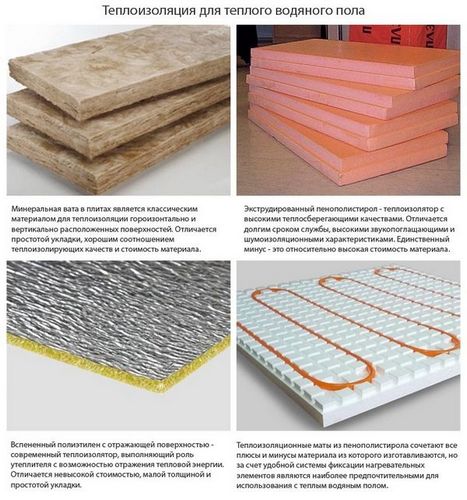

Обогрев будет максимально эффективным, если основание утеплить. В зависимости от того, с какой целью будет использоваться помещение и отопительная система, можно использовать такие материалы:

  • Вспененный полиэтилен. Он может быть оснащен дополнительным слоем фольги, который будет отражать тепло. Такой способ может применяться в том случае, если теплый пол не будет основным источником обогрева.
  • Небольшие по толщине листы пенополистирола. Такой способ эффективен, если под вашей квартирой имеется отапливаемое помещение.
  • Керамзит. Лучше всего этот метод подходит для тех квартир, которые располагаются на первом этаже. При этом под ними есть неотапливаемый подвал.
Теплый пол водяной - монтаж своими руками, инструкция

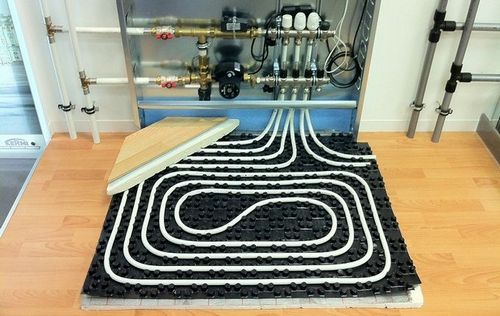

Важно! На сегодняшний день в строительных магазинах можно приобрести специальные утеплители, в которых уже имеются каналы для труб.

Последним слоем перед укладкой теплого пола является армирующая сетка. Она необходима для фиксации труб и закрепления стяжки.

Какое оборудование и материалы вам понадобятся?

Для того чтобы водяной обогрев не стал для вас серьезной проблемой, необходимо заранее определиться со всеми необходимыми устройствами. Итак, вам понадобится:

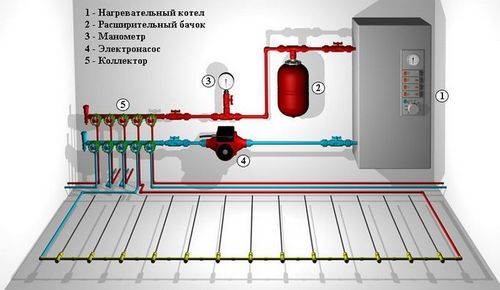

  1. Котел с функцией подогрева воды.
  2. Насос для нагнетания давления.
  3. Трубы для разводки.
  4. Клапаны на входе котла, желательно шаровые.
  5. Два коллектора с системами регулировки и настройки теплых полов. Один из них необходим в качестве распределения горячей воды, а второй нужен для сбора остывшего теплоносителя.
  6. Трубы для оборудования системы. Они могут быть изготовлены из сшитого полиэтилена или полипропилена. Второй вариант используется достаточно часто, однако во время покупки убедитесь, что изделие армировано стекловолокном. Диаметр трубы должен находиться в пределах 16-20 мм. Кроме того, материал должен выдерживать очень высокую температуру (95 градусов) и давление в 10 бар.
  7. Фитинги.

Кроме того, нужно будет приобрести напольное покрытие, цемент и песок. Учтите, что оборудование для теплого водяного пола должно быть качественным и иметь все необходимые сертификаты (паспорта).

Особенности расчета и распределения труб водяного пола

Нужно помнить, что для того, чтобы конструкция обогрева была эффективной, ее нужно правильно рассчитать. Для каждой комнаты эта процедура будет индивидуальной. Запомните, что самостоятельно рассчитать водяной теплый пол очень сложно. Тут нужно принимать во внимание такие параметры:

  • Площадь помещения и его объем.
  • Материалы, из которых были сделаны перекрытия и стены, а также утеплитель.
  • Мощность котла (от этого зависит температура нагрева воды).
  • Тип теплоизоляции.
  • Виды финишной отделки.
  • Диаметр труб.

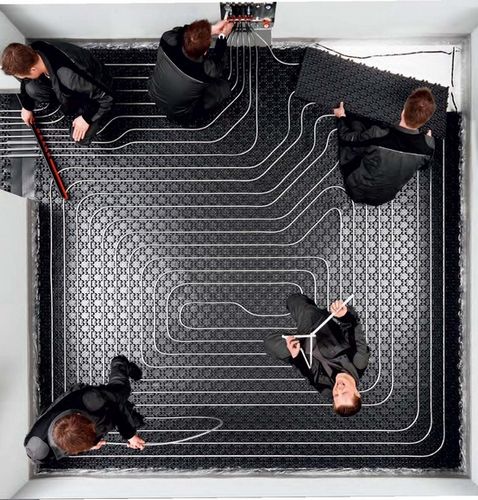

Лучше всего расчет всех параметров оставить специалисту. Что касается распределения труб, то здесь нужно выбрать оптимальный вариант. При этом не забывайте учитывать такие правила:

  1. Представленный подогрев нужно начинать укладывать от внешних стен, которые являются более холодными.

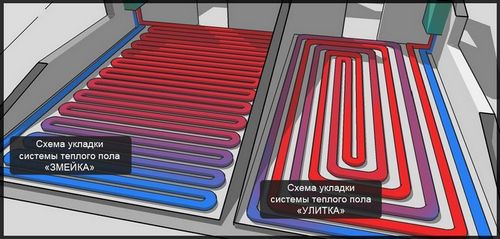

  2. Самый распространенный способ монтажа - "змейка". Он обеспечивает наиболее оптимальный обогрев помещения.
  3. Шаг между трубами должен составлять около 30 см. Однако если есть места, в которых тепловые потери повышаются, то расстояние между элементами можно сократить до 15 см.
  4. Обратите внимание на гидравлическое сопротивление системы, оно должно быть одинаковым во всех контурах.
  5. Каждый контур нужно делать из трубы, которая продается единым отрезком. Муфты или фитинги укладываться в стяжку не должны.
Теплый пол водяной - монтаж своими руками, инструкция

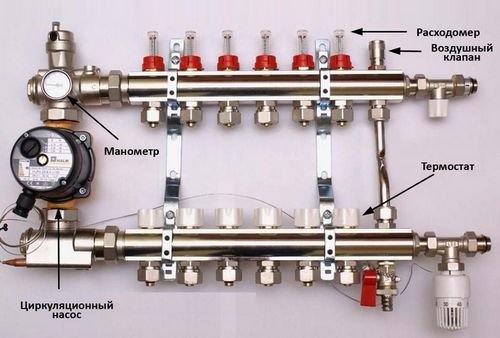

Особенности выбора коллектора

Представленный обогрев помещения невозможен без использования коллекторов. Поэтому после того, как вы определите необходимое количество контуров, можно приступить к покупке этого устройства.

Во время выбора нужно учитывать, что изделие в своем составе имеет запорные и регулировочные клапаны, которые позволяют контролировать расход теплоносителя для каждого отдельного контура. Благодаря таким коллекторам вы сможете настроить теплый пол так, чтобы подогрев происходил равномерно.

Теплый пол водяной - монтаж своими руками, инструкция

Не следует выбирать устройство без воздухоотводного клапана. Кроме того, оно должно быть снабжено дренажем. В состав коллектора может входить специальный предварительный смеситель, при помощи которого можно регулировать температуру теплоносителя. То есть горячая вода смешивается с уже остывшей. Однако такое устройство является достаточно дорогим. Поэтому вы можете отдавать предпочтение более приемлемым вариантам. Монтируется изделие в специальный ящик. Именно с его размещения и начинается монтаж теплого пола.

Коллекторный ящик нельзя устанавливать на уровне труб. Он должен находиться выше. Только в этом случае система будет работать без сбоев.

Теплый пол водяной - монтаж своими руками, инструкция

Как правильно выбрать котел?

Конструкция системы теплого пола предусматривает наличие самого главного устройства – котла. Его нужно правильно подобрать. В противном случае подогрев не будет настолько эффективным, как нужно. Выбирать его следует, учитывая такие особенности:

  1. Мощность устройства. От нее зависит вся система отопления. Во время покупки необходимо учитывать, что котел должен покрывать мощность теплого пола и иметь запас 15-20 %.
  2. Наличие циркуляционного насоса. Современные котлы уже оборудованы этим устройством. Его мощности обычно хватает, чтобы обеспечить обогрев двухэтажного дома. Однако, общая площадь отопления не должна превышать 150 м2. В противном случае вам нужно будет монтировать еще один насос. Если он понадобится, то закрепить его можно в коллекторном шкафу.
  3. Наличие запорных клапанов. Они присутствуют во всех котлах без исключения. Устанавливаются они на выходе и входе. Благодаря такой конструкции вам не придется сливать всю воду с системы в случае ремонта или профилактики котла.
Теплый пол водяной - монтаж своими руками, инструкция

После того как вы соберете все, что нужно для обустройства отопления, можно приступать к его монтажу.

Укладка труб

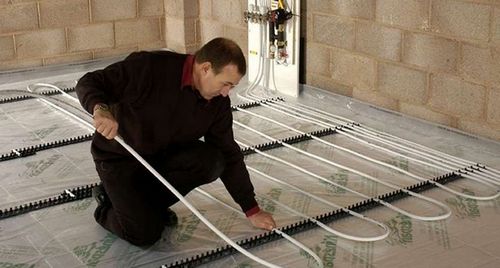

Для фиксации конструкции вам понадобятся специальные крепежные профили, которые нужно к основанию прикрутить шурупами или дюбелями. Эти элементы заранее имеют гнезда для крепления труб.

Теплый пол водяной - монтаж своими руками, инструкция

Во время закрепления труб не нужно затягивать их очень туго.

Если вы приобрели целую бухту, то разматывать ее нужно очень осторожно и постепенно. Обратите внимание на изгибы, они не должны быть слишком сильными. В противном случае на изделии может появиться залом, который в будущем приведет к поломке системы. Поэтому трубы с такими дефектами в стяжку укладывать запрещается.

Теплый пол водяной - монтаж своими руками, инструкция

Если трубы водяного теплого пола будут проходить через стены из другого помещения, то они должны быть дополнительно утеплены вспененным полиэтиленом. Для того чтобы присоединить трубу к коллектору можно использовать обжимной фитинг.

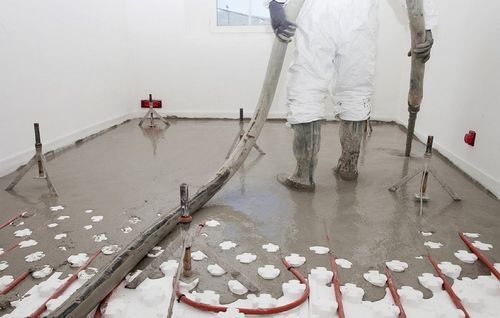

Опрессовка и заливка стяжки

После того как такое отопление будет установлено, его необходимо обязательно проверить. Для этого используется опрессовка высоким давлением. То есть систему нужно заполнить теплоносителем и выдержать давление около 6 бар на протяжении суток. Если вы не заметили каких-либо протечек, то можно начинать заливку стяжки. При этом конструкция должна быть включена. Укладка напольного облицовочного материала может производиться только через месяц.

Теплый пол водяной - монтаж своими руками, инструкция

Для того чтобы отопление было эффективным, а тепло равномерно распределялось в толще стяжки, необходимо учитывать некоторые нюансы при ее формировании. Например, если в качестве финишного покрытия вы будете использовать плитку, толщина стяжки должна составлять не более 5 см. Если для облицовки будет использоваться линолеум или ламинат, то этот слой должен быть достаточно тонким. Однако для того чтобы он не терял своей прочности, его можно укрепить армирующей сеткой.

Заключение

Включать водяные теплые полы можно еще осенью, пока не очень холодно. Учтите, что сразу обогрев не будет работать максимально эффективно. Для этого нужно чтобы прошло несколько дней. Далее теплый водяной пол уже сможет поддерживать установленную вами температуру.

Представленный тип обогрева сможет прослужить вам многие годы, если он будет сделан правильно. Поэтому при малейших затруднениях старайтесь пользоваться советами специалистов. Удачного вам ремонта!
