Водяной теплый пол под ламинат может полностью взять на себя функции отопления помещения. Создавать нагреваемый пол с жидким теплоносителем можно в любых помещениях и под любые финишные покрытия. Особенно актуальная такая конструкция будет в комнатах, где требуется особый комфорт, например, в спальнях. В отличии от обычного конвекторного отопления – нагреваемый пол создает теплую зону в районе ног человек. Представьте себе, как приятно рано утром встать босыми ногами на подогретый пол?

Водяной теплый пол под ламинат своими руками

Содержание:

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

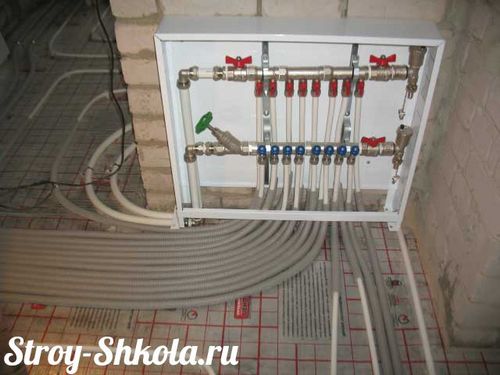

Коллекторный шкаф для теплого водяного пола

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

  1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
  2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
  3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

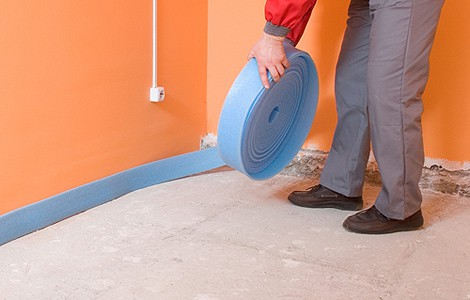

Демпферная лента для теплого пола

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

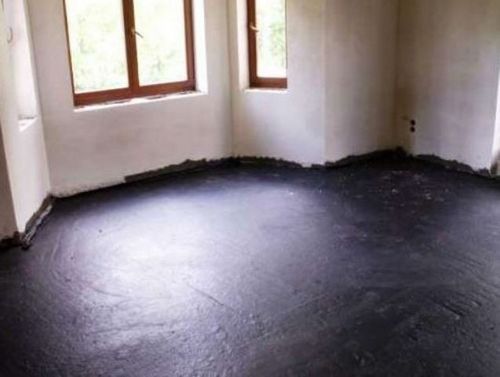

Гидроизоляция пола

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Укладываем теплоизоляционный слой.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

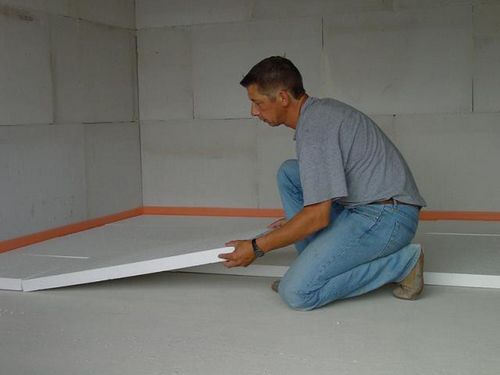

Утепление пола пенопластом

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

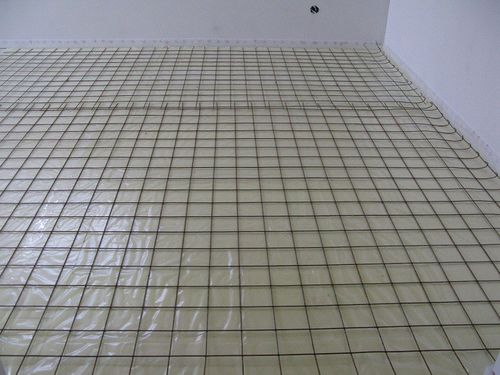

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

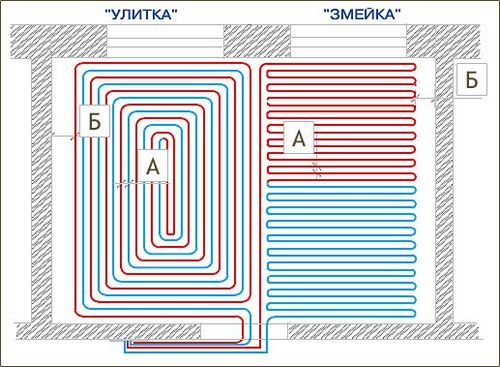

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

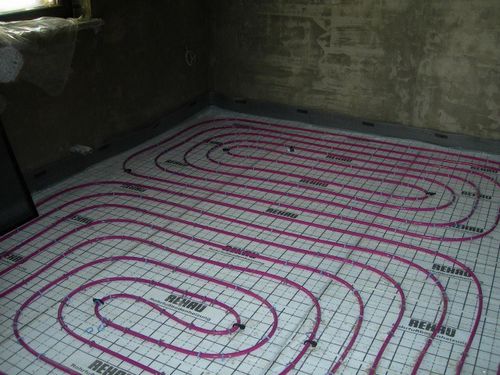

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

  1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
  2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
  3. Подключаем трубы к коллекторному устройству.
  4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.
  5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.
    Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

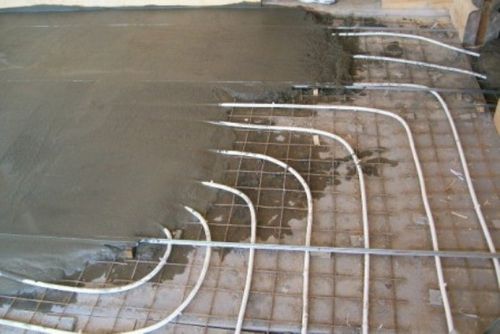

    Укладка цементной стяжки поверх труб теплого пола

  6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.

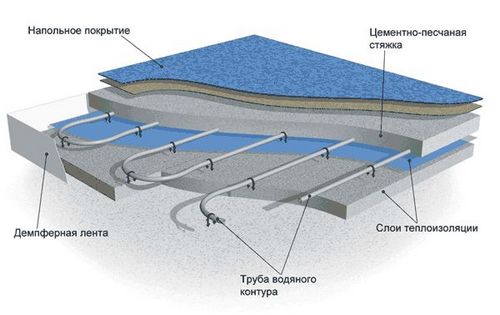

    Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

    Водяной теплый пол схема

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

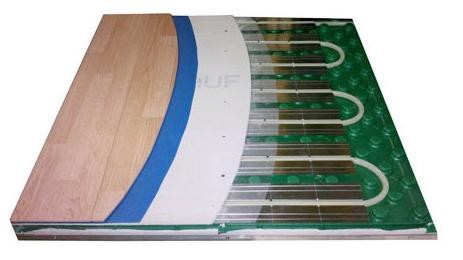

Нагреваемый пол на полистирольной основе

  1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
  2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
  3. Размещаем трубы отопления в пазах пластиковых плит.
    Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

    Полистирольные плиты для водяного пола

  4. Подключаем трубы к коллектору и проводим испытание системы.
  5. При удовлетворении результатами проверки – укладывайте черновой пол.
  6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» - внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

  1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
  2. Между плитами оставляем пазы для укладки трубопроводной системы.
  3. В пазах размещаем профиль из алюминия.
  4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

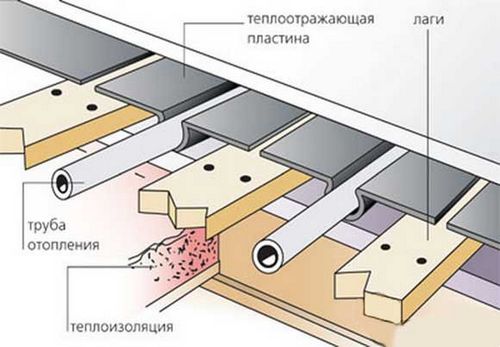

Укладка водяного теплого пола на пол на лагах

  1.  Утепляем перекрытие пенопластовыми плитами.
  2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
  3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
  4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
  5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
  6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
  7.  Монтируем на черновой пол ламинатное покрытия.

Монтаж водяного теплого пола своими руками

Видео - водяной теплый пол под ламинат
