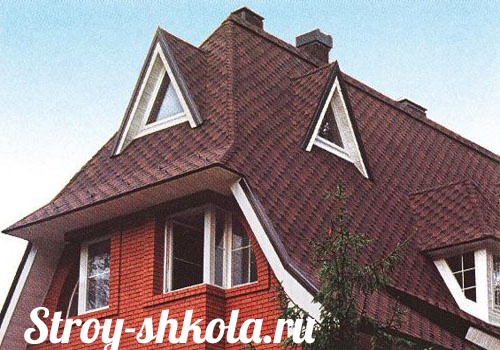

Трехскатная крыша – оригинальное архитектурное решение, подходящее как для устройства всей кровельной конструкции, так и для отдельных элементов сложной кровли. Она представляет собой гибрид обычной двускатной и вальмовой крыши и состоит из трех скатов: два из них – в виде трапеций, соединяющихся в области конька, и третий – равносторонний треугольник, иначе именуемый вальмовым скатом.

Трехскатная крыша своими руками

Устройство трехскатной крыши ненамного сложнее двускатной, отличие его заключается в установке двух накосных стропил, образующих вальмовый скат, а также конструкций, поддерживющих эти стропила. Накосные стропила обычно существенно длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо сращивать имеющийся стандартный пиломатериал.

Содержание:

Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

Элементы трехскатной крыши и их назначение

Каркас трехскатной крыши образуется следующими элементами:

  • Мауэрлат – брус, уложенный по периметру внешних стен и перераспределяющий нагрузку крыши на стены;
  • Лежень – промежуточный брус, уложенный на внутренние несущие стены;
  • Балки перекрытия – доски, уложенные на мауэрлат и служащие каркасом перекрытия между этажом и чердаком или мансардой;
  • Стойки –вертикальные опорные брусья, удерживающие каркас крыши;
  • Коньковый брус – уложенный на вертикальные стойки брус, служащий опорой для  стропильной системы;
  • Стропила – доски, уложенные с определенным шагом и опирающиеся на коньковый брус и стойки вверху и на мауэрлат в нижней части. Стропила трехскатной крыши разделяются на боковые и накосные;
  • Шпренгель – вертикальная опора, поддерживающая накосные стропила;
  • Подкосы – доски, устанавливаемые под углом около 45 градусов к горизонту и служащие распорками между стропилами и балками перекрытий или лежнем.

Соединение элементов осуществляют с помощью металлических уголков и накладов, закрепленных с помощью гвоздей, саморезов или резьбовых шпилек с гайками.

Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

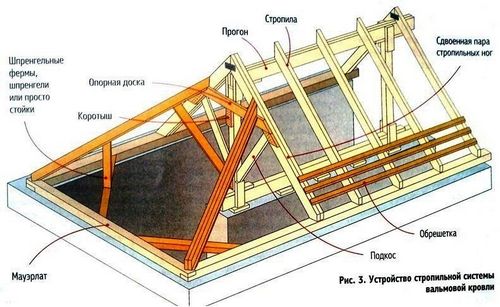

Каркас трехскатной крыши и ее структура

Материалы для трехскатной крыши

Традиционно для выполнения стропильной системы и обрешетки используют хвойный пиломатериал, высушенный под навесом с остаточной влажностью не более 15-20%. При выборе пиломатериала нужно проверить ее на отсутствие гнили и следов плесени, потемнения древесины. Пиломатериал для устройства стропильной системы покрывают антисептиком, а для повышения противопожарных свойств и антипиреновым составом.

Мауэрлат, лежни и стойки, как правило, выполняют из бруса сечением 100х100 или 150х150 мм. Балки перекрытий и стропила – из доски толщиной от 50 мм и шириной от 200 мм, при этом укладывают их узкой стороной вниз, чтобы уменьшить провисание элементов. Накосные стропила несут значительную нагрузку, их рекомендуется выполнять из бруса прямоугольного сечения 100х150 мм. Можно также выполнить накосные стропила из двух срощенных досок: между ними укладывают обрезки доски и стягивют их в этом месте на шпильки.

Важным элементом кровли является обрешетка – доски толщиной от 20 мм, уложенные на стропила с определенным шагом параллельно коньковому брусу. Для магкой кровли обрешетку выполняют сплошной – из фанеры. Кроме пиломатериала, для выполнения крыши используют кровельное покрытие, гидро — и ветрозащитные пленки, утеплитель и пароизоляцию.

Технология выполнения трехскатной крыши

  1. Первый шаг в устройстве трехскатной крыши своими руками – укладка мауэрлата. Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью  анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.
    Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

    Уклада мауэрлата

  2. Поверх мауэрлата или в специально предназначенные для этого пазы в стенах кладут балки перекрытия из доски 50х200 мм или толще. Доску кладут на торец – это увеличивает ее жесткость на прогиб. Балки укладывают в строгом порядке: сначала крайние, потом по натянутому шнурку промежуточные. Шаг между балками может быть любым в диапазоне от 50 до 120 см, но если вы планируете утеплять потолок с использованием современных материалов, рекомендуется оставлять между ними расстояние 60 см, равное ширине утеплителя. Высоту балок перекрытия регулируют с помощью деревянных подкладок. Для удобства поверх перекрытий можно настелить черновой пол чердака из любых прочных досок – монтаж крыши при этом сильно облегчится,  безопасность проведения работ возрастет.
  3. Вертикальные стойки в зависимости от конструкции перекрытий и наличия внутренних перегородок ставят либо на балки перекрытий, либо на лежни, проходящие четко по центру крыши. Балки выполняют из бруса квадратного или прямоугольного сечения. Их устанавливают на место и выравнивают по отвесу, после чего закрепляют в вертикальном положении с помощью временных подпорок и укосин. К лежню или балкам перекрытия стойки крепят с помощью накладок из металла или дерева. Количество стоек на трехскатной крыше должно быть таким, чтобы расстояние между ними не превышало 2 метра. В любом случае, стойку устанавливают у края крыши, образующего вертикальный фронтон, и в месте соединения накосных стропил с коньком.
  4. На стойки кладут коньковый брус и крепят его с помощью уголков и накладок, предварительно проверив расстояния до обоих карнизов и до углов вальмового ската. Крыша должна быть абсолютно симметрична.
  5. Боковые стропила трехскатной крыши представляют собой наслонные стропила, верхним концом закрепленные на коньковом брусе, а нижним – на мауэрлате и балках перекрытий. Их выполняют по шаблону: доску прикладывают в месте крепления крайней стропильной ноги, размечают на ней запилы, служащие для опоры на коньковый брус. По этому шаблону вырезают необходимое количество стропил и крепят их сначала к коньковому брусу на уголки, а потом, по месту разметив на каждой стропильной ноге нижний запил, и к мауэрлту. Стропильные ноги ставят на мауэрлат рядом с балками перекрытий так, чтобы их можно было стянуть на шпильки – это увеличит жесткость стропильной фермы. Шаг стропил при этом равен шагу балок перекрытия.

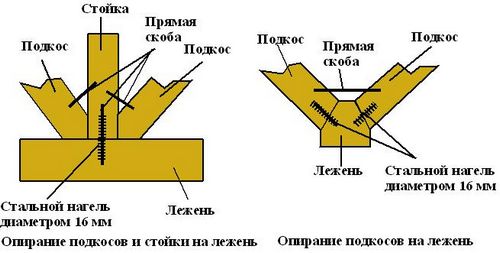

  6. Боковые стропила усиливают подкосами из досок, установленными на балки перекрытий под углом 45 градусов к горизонту. Толщина подкосов обычно равна толщине балок и стропил – 50 мм. При этом верхнюю часть подкосов крепят к стропилам с помощью шпилек.
    Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

    Усиление боковых стропил подкосами из бревен

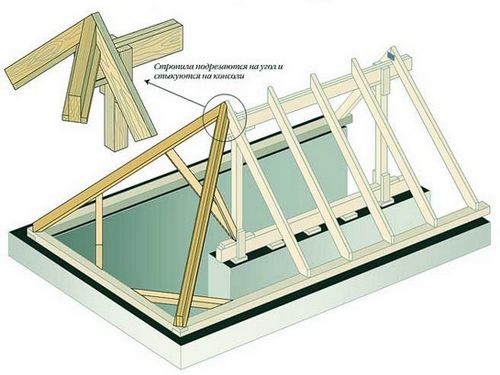

  7. Накосные стропила размечают по месту: опирают предназначенные для этого доски или брус в стойку и размечают верхний косой запил, выпиливают его, после чего прикладывают к мауэрлату в месте его углового соединения и размечают по месту нижний запил. Закрепляют накосные стропила с помощью уголков и накладок и дополнительно укрепляют нарожниками – подпорками, образующими вальмовый скат и опирающимися нижним концом на мауэрлат, а верхним – на накосные стропила.
    Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

    Монтаж накосных стропил для трехскатной крыши

  8. Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

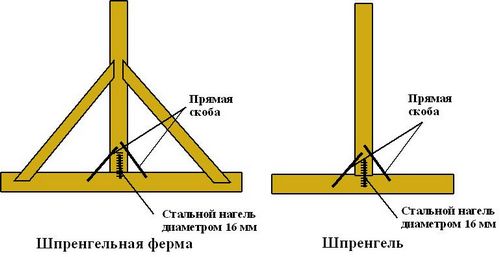

    При большой длине накосных стропил их дополнительно укрепляют стойками, установленными под ними и закрепленной на балках перекрытий – шпренгелями.
    Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

    Укрепляем накосные стропила балками

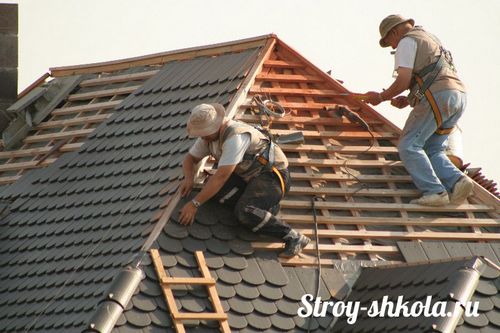

  9. После установки стропильной системы снимают временные укосины и приступают к выполнению обрешетки. Материал для обрешетки, как и ее шаг, зависит от выбранного кровельного покрытия. Под профнастил и металлочерепицу необходима разреженная обрешетка из доски 25 мм, под ондулин и мягкую кровлю – сплошная из фанеры.
    Трехскатная крыша крыша своими руками: Инструкция по постройке и фото

    Монтаж обрешетки на трехскатную крышу

  10. Трехскатная крыша может стать украшением не только дома, но и беседки, бани или другого строения. При ориентировании вальмового ската в сторону преобладающей ветровой нагрузки способность крыши противостоять сильным ветрам значительно повышается.
