Улей своими руками: фото, чертежи, схемы, видео

Многие дачники задумывались о таком интересном занятии, как пчеловодство. Сначала может показаться, что это занятие слишком сложно для обывателя, но это не так. Пасеку можно смастерить самостоятельно, имея всего лишь некоторые общедоступные инструменты. Рассмотрим в этой статье, как построить улей своими руками. Материалу будут сопутствовать фото (можно детально ознакомиться с размерами и схемами).

Содержание:

• Чертежи улья для пчел
• Инструменты и материалы
• Резка и маркировка планок
• Направляющие отверстия
• Основной узел
• Стальные ножки
• Крепление ножек
• Облицовка
• Вход в улей
• Передний вид
• Посадочная доска
• Окончание
• Видео изготовления пчелиного улья своими руками

Чертежи улья для пчел

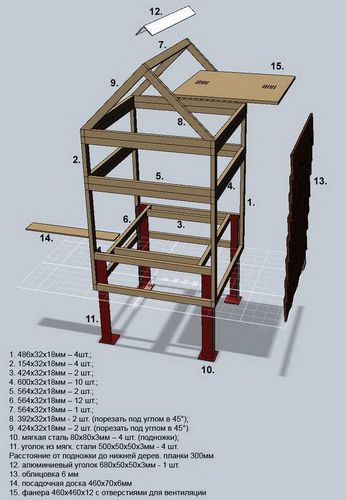

На первом изображении Вы можете увидеть основной сборный чертёж улья, с пропорциями, размерами и нумерацией составляющих. Улей состоит из трёх частей: нижней части, тела улья и крыши. Для крыши используется лист фанеры с указанными размерами с щелями для кормёжки. В конструкции имеются навесные секции, которые при желании легко вынимаются. Также существует специальное устройство, охраняющее улей во время тяжелых погодных условий.

Инструменты и материалы

Рассмотрим основные инструменты, которые будут использоваться для самостоятельного изготовления улья:

• измерительная рулетка;
• карандаш;
• маркер;
• ручная пила;
• дрель-шуруповерт (аккумуляторного типа);
• свёрла 3, 7, 12 мм;
• набор отвёрток;
• столешница;
• шлифовальная машинка (угловая);
• оборудование для сварки;
• набор кистей.

Также нужно определиться с набором основных составляющих элементов. В нашем случае нужно подготовить:

• петли — 2 шт.;
• гвозди оцинкованные 50х2,65мм – 1 кг;
• винты с потайной головкой 4х25мм – 200 шт;
• доски деревянные 32х18мм — 20 м;
• облицовка 6 мм;
• фанера 460х460х12 мм;
• уголки из мягкой стали 50х50х3мм – 2м;
• уголок алюминевый 50х50х3мм – 0,7м;
• мягкая сталь 80х80х3мм – 4 шт.;
• краска для металла;
• клей для дерева;
• утеплитель из льна;

Резка и маркировка планок

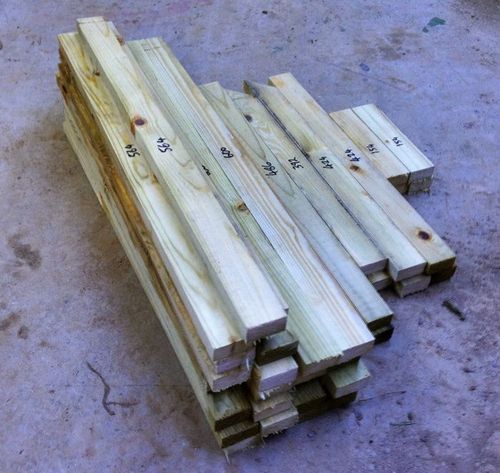

Далее необходимо вырезать и отмаркировать планки в соответствии со списком, который будет представлен ниже:

1. 486х32х18мм – 4шт.;
2. 154х32х18мм – 4 шт.;
3. 424х32х18мм – 2 шт.;
4. 600х32х18мм – 10 шт.;
5. 564х32х18мм – 2 шт.;
6. 564х32х18мм – 12 шт.;
7. 564х32х18мм – 1 шт.;
8. 392х32х18мм — 2 шт. (порезать под углом в 45°);
9. 424х32х18мм – 2 шт. (порезать под углом в 45°).

Направляющие отверстия

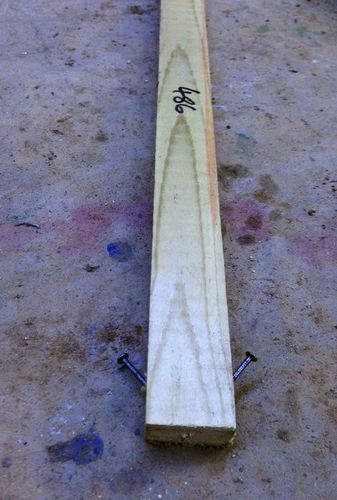

Далее необходимо высверлить направляющие отверстия. Гвозди вбиваются, как показано на фото. Необходимо использовать цилиндрическое сверло с выталкивателем для проделывания маленьких отверстий.

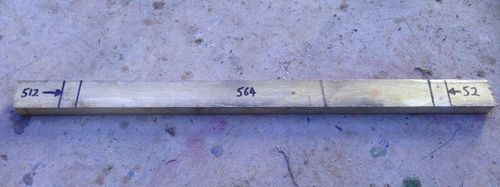

Далее просверливаются отверстия в планке №6 (см. изображение).

Основной узел

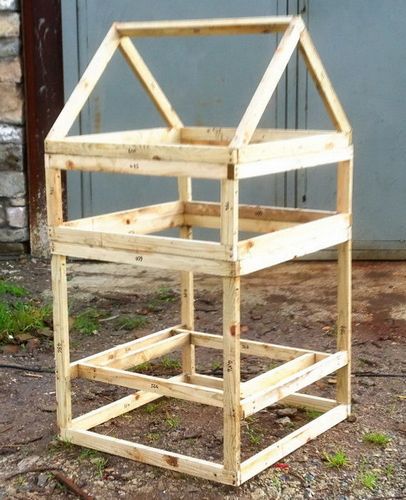

Далее изготавливаются три основные части улья. Использовать нужно гвозди и клей. Важно следить, чтобы они не склеились в неверном порядке.

Стальные ножки

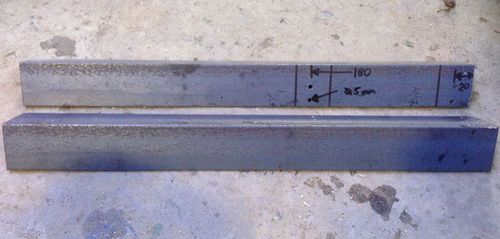

Далее начинают оборудование стальных ножек, на которых будет стоять вся конструкция. Отрезается железный уголок (500х50х50х3 мм — 4 шт.) и прорезаются отверстия для винтов. Убедитесь, что отверстия находятся напротив противоположных пар. В случае если нет сварочного оборудования, могут быть использованы и деревянные ножки, но нужно отметить, что такая опора будет менее надёжна, со временем начнёт гнить и портиться.

Крепление ножек

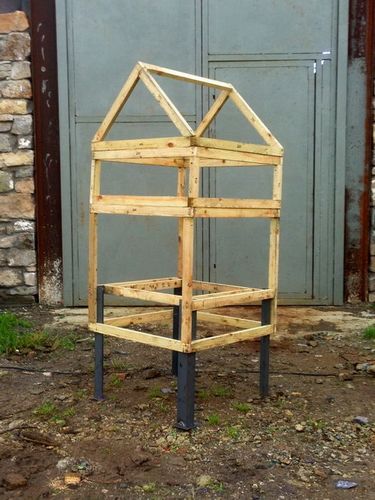

Далее необходимо прикрепить ножки (см. рисунок). Винты вкручиваются в отверстия на нижней раме. К уголкам привариваются подножки 80х80х3 мм.

Облицовка

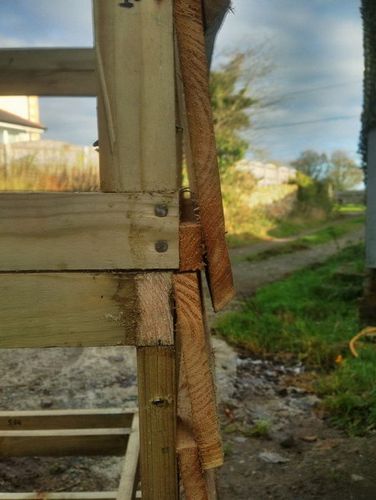

Когда изготавливается улей для пчел, немаловажную роль играет облицовка. Вырезается оболочка и крепится винтами, создавая частичное перекрытие между секциями. Для этого понадобится дополнительный материал (используется дерево или ДСП).

Вход в улей

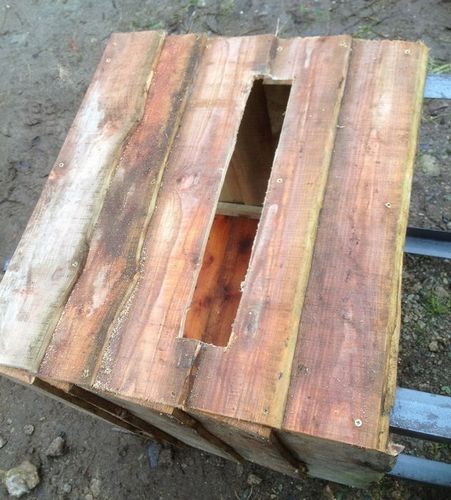

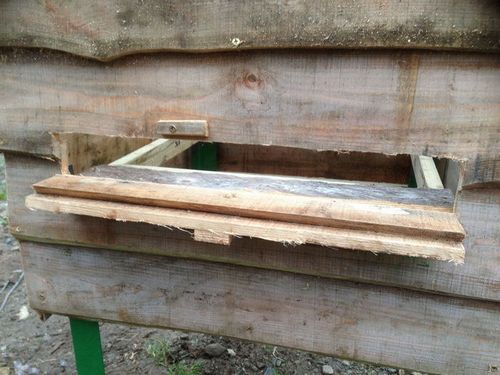

Нужно вырезать отверстие для входа пчел в улей, который называется летком. Для создания летка используются специальные пилы, лобзик. Размер 460х70 мм. Не выкидывайте обрезки, они понадобятся далее.

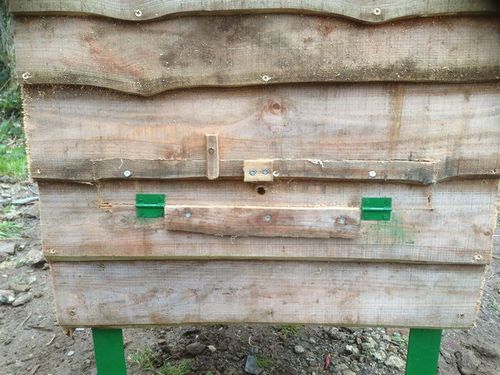

Передний вид

Петли крепятся на двери так, чтобы под ними находились деревянные секции (чтобы поддерживать при открытии). Крепится набойка под выходом. Для этого используется шуруповёрт.

Посадочная доска

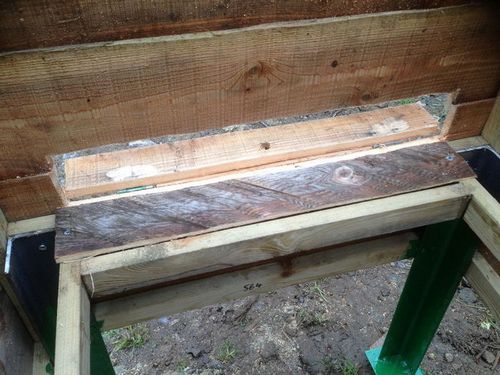

Посадочная доска устанавливаются таким образом, чтобы она не мешала лотку, который будет устанавливаться на рамке. Далее наносится краска тонким слоем. Для очистки поверхности применяется шлифовальная машинка и наждачная бумага.

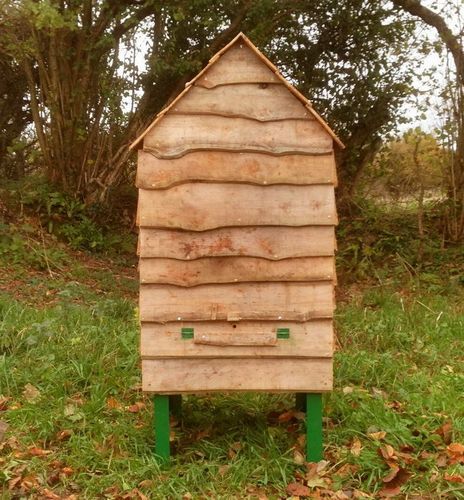

Окончание

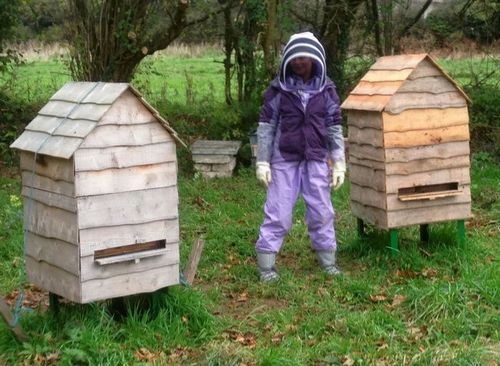

Далее улей заполняется изоляцией и утепляется. Опоры надёжно вбиваются в землю, чтобы избежать опрокидывания ветром, людьми или животными.

Мы рассмотрели подробно, как сделать улей своими руками. Будем надеяться, что он прослужит Вам верой и правдой. Приятного и долгого использования!

Видео изготовления пчелиного улья своими руками

Корпус улья своими руками (от А до Я) Крышка улья своими руками (от А до Я)

Улей Рута:

Улей Рута . Делаем от и до. Улей Рута. Делаем от и до. Дно 1 часть. Улей Рута. Делаем от и до. Дно 2 часть. Улей Рута. Делаем от и до. Дно 3 часть. Улей Рута. Делаем от и до. Корпус 1 часть. Улей Рута. Делаем от и до. Корпус 2часть. Улей Рута. Делаем от и до. Корпус 3часть. Улей Рута. Делаем от и до. Корпус Окончание. Улей Рута. Делаем от и до. Крыша.
