Установка подвесного унитаза: как установить выбрав высоту

Напольные унитазы долгое время были вне конкуренции, но всё меняется. Владельцы современных квартир всё чаще делают выбор в пользу подвесных моделей. Удовольствие это не из дешевых, но это практически единственный недостаток такого решения. Зато в числе преимуществ конструкции её великолепный дизайн и удобство обслуживания. Важно, чтобы установка подвесного унитаза была выполнена по всем правилам.

Содержание:

• Как устроена подвесная конструкция
• Навесной унитаз с инсталляцией
  • Надежная стальная рама (модуль)
  • Скрытый сливной бачок
  • Чаша – видимый элемент конструкции
• Тщательно взвесим «за» и «против»
• Готовимся к выполнению монтажных работ
• Выполнение монтажных работ с инсталляцией
  • Какой должна быть ниша для инсталляции
  • Как подвести канализацию
  • Как закрепить раму с ёмкостью
  • Подключение необходимых коммуникаций
  • Выполнение отделочных работ
  • Завершающие стадии работ
  • Установка клавиши смыва
• Подвесная модель на бетонном основании
  • Процедура подготовки к монтажу
  • Пошаговый процесс установки
• Видео-инструкция по установке подвесной модели

Как устроена подвесная конструкция

Домашний мастер с легкостью справится с монтажом настенной модели, если разберётся в отличительных особенностях её конструкции.

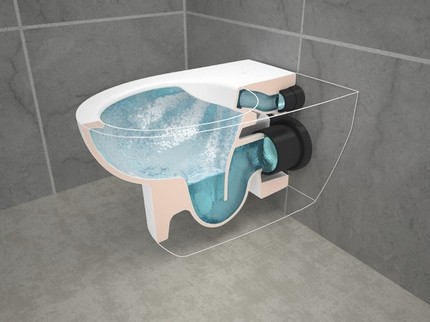

Видимым элементом такого сантехприбора является сама чаша унитаза. Её монтаж на стену осуществляется двумя способами: с применением инсталляции и на бетонное основание. В нашей статье мы рассмотрим оба варианта.

Подвесная модель унитаза стоит дороже, чем обычный напольный вариант, но можно уменьшить расходы, если выполнить монтаж изделия своими руками

Навесной унитаз с инсталляцией

Конструкцию настенного сантехнического устройства условно можно разделить на три основных элемента.

Надежная стальная рама (модуль)

Рама – основной элемент всей конструкции, который прикрепляется к полу и к стене санузла. Именно рама является опорой для сливного бачка и чаши. От её надежности зависит качество последующей эксплуатации изделия. После ввода унитаза в эксплуатацию, конструкция должна будет обладать достаточным запасом прочности, чтобы выдержать вес взрослого человека.

Для закрепления рамы необходимо иметь прочную основу. Гипсокартонные стены в этом качестве рассматриваться не могут.

Рама снабжена механизмом, позволяющим варьировать высоту установки унитазной чаши в диапазоне 40-43 см. Для надежного закрепления чаши производители рекомендуют использовать крепкие штыри, изготовленные из стали.

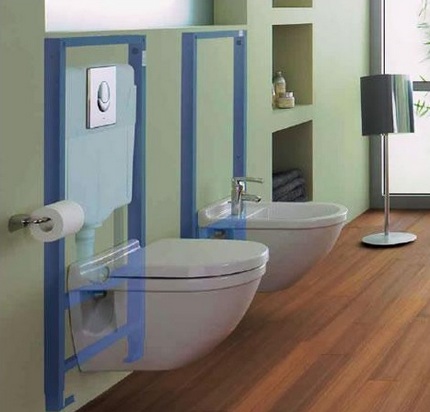

На этом фото хорошо видны все три элемента конструкции унитаза: светло-синяя рама, серо-голубой пластиковый бачок с клавишей слива и белая чаша

Скрытый сливной бачок

Скрытое крепление этого элемента, по мнению приверженцев настенной модели, считается одним из преимуществ конструкции. Материалом для его изготовления является очень прочный пластик. Чтобы на поверхности не скапливался конденсат, пластик обрабатывается стиролом.

Бачок имеет плоскую форму, отличающуюся технологическим вырезом с одной из сторон. Этот вырез необходим для устройства сливной клавиши. У этого отверстия есть и ещё одно предназначение: оно позволяет извлекать арматуру сливного бачка при выполнении ремонтных работ.

Ещё одной особенностью сливных бачков подвесной конструкции является экономичная система слива, которой может быть оборудована такая модель. В зависимости от потребности, доза слива может составлять 3 или 6 литров.

Чаша – видимый элемент конструкции

Чашу выбирают, как правило, исходя из личных предпочтений пользователей. Она находится на виду и должна соответствовать общему интерьеру помещения. Кроме того, она должна быть удобной в эксплуатации.

Именно чаша унитаза, как видимый элемент конструкции, должна органично вписываться в интерьер помещения: она может иметь даже квадратную форму

Большинство покупателей отдают предпочтение изделию овальной формы. Хотя в продаже встречаются круглые, прямоугольные и даже квадратные модели.

Крепежные элементы являются частью выбранной модели и входят в состав её комплектации. Дополнительно приобретать крепеж для подвесного унитаза покупать не нужно.

Тщательно взвесим «за» и «против»

Делая выбор в пользу более современной модели, необходимо хорошо подумать, имеет ли смысл безоговорочно отдавать предпочтения такому решению или всё же стоит предпочесть традиционный вариант.

Чем привлекает пользователей подвесная модель и что заставляет засомневаться?

• Дизайн. Лаконичный вид изделия – это несомненный плюс. Изящная чаша, не касающаяся пола, выглядит эстетичнее той, которая в него вмонтирована. Панель, закрывающая место монтажа, смотрится привлекательно. Подходящий вариант клавиши смыва тоже можно подобрать.
• Компактное размещение. Это утверждение, кстати, вызывает споры специалистов. Если говорить о реальном, а не о визуальном эффекте, то он невелик. Для установки инсталляции не в нишу нужно примерно 15 см. Прибавим к этому значению толщину фальш-стены и убедимся, что выигрыш не столь велик, как хотелось бы.
• Простота обслуживания. Отсутствие ножки позволяет легко вымыть пространство под унитазом. Нет отверстия в полу, которое вызывает проблемы с уборкой и могло бы нарушить общий рисунок напольного покрытия.
• Ремонтные работы. Закрытые коммуникации – это хорошо только при их исправной работе. В случае поломки доступ к ним может оказаться весьма затруднительным, а восстановление интерьера – дорогостоящим. Трудности могут возникать и с ремонтом бачка, если он все-таки понадобится.
• Психологический аспект эксплуатации. Рама устройства достаточно надежна, чтобы выдерживать нагрузки до 400 кг. Но у людей с лишним весом могут возникать психологические трудности в процессе эксплуатации этого сантехнического прибора: боязнь, что чаша может оторваться и разбиться. Расслабиться в такой ситуации очень непросто.
• Особенности монтажа подвесного унитаза. Конечно, установить настенную модель сложнее, чем напольную. Для успешного завершения задуманного необходимо либо потратить дополнительные средства, пригласив специалистов, либо силы и время, если вы решите сделать работу своими руками.
• Цена. Настенная модель обойдется вам дороже напольной. Такую разницу в цене можно отнести за счет стоимости стальной инсталляции, поэтому наиболее бюджетным можно считать вариант монтажа на бетонную основу.

По сути, кроме симпатичного внешнего вида, особыми преимуществами популярная и модная модель не обладает. Это, скорее, вопрос вкуса владельцев. Поэтому, если вы ограничены в средствах, подумайте ещё раз: стоит ли результат предполагаемых затрат.

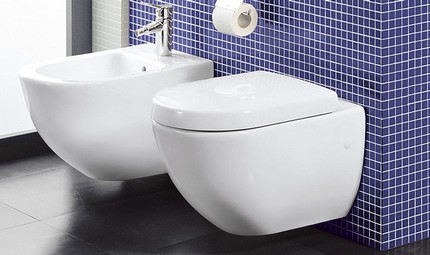

Подвесной унитаз особенно эффектно выглядит в паре с биде такой же конструкции: оба эти сантехнических прибора удачно дополняют друг друга

Готовимся к выполнению монтажных работ

Как всегда, мы советуем вам всё, что необходимо для выполнения работ, приобрести заранее и иметь под руками. Итак, чтобы установить унитаз подвесного типа с инсталляцией, вам необходимо иметь:

• стальную раму-модуль в комплекте с пластиковым бачком (ёмкостью);
• унитазную чашу;
• клавишу смыва;
• стальные шпильки для выполнения крепежных работ;
• набор соединительных патрубков.

Обычно в комплекте с инсталляцией продаётся не только пластиковая ёмкость, но и клавиша для смыва, патрубки, переходники и крепежные элементы. Как правило, в набор входит и специальный материал для защиты от конденсата всей конструкции, которая будет расположена в стене санузла. Этот же материал понижает уровень шума в период слива и наполнения ёмкости водой.

Когда вы покупаете сантехнику в магазине, обязательно сверьте комплектацию и докупите те элементы, которые вам понадобятся, но в базовый набор не вошли. Заметьте, что чашу обычно приобретают отдельно. Сама рама и все монтажные элементы стандартизированы, поэтому подберите тот вариант, который вам нравится.

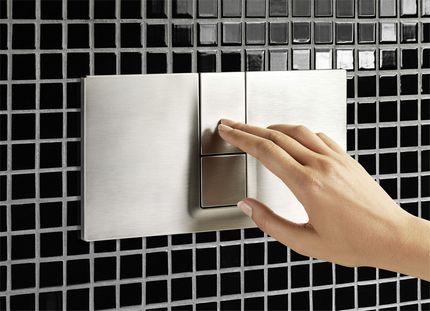

Двойная клавиша (кнопка) слива не только смотрится выигрышно, но и является функциональным элементом: с её помощью можно выбрать интенсивность смыва

Большинство покупателей отдают предпочтение двойной клавише для смыва: она позволяет дозировать расход воды. Для выполнения монтажа и отделки будет нужен влагостойкий гипсокартон.

Не забывайте и про инструменты. Вам понадобятся:

• перфоратор;
• сверла по бетону;
• рулетка;
• карандаш для нанесения разметки;
• накидные рожковые ключи;
• строительный уровень;
• нож для работы с гипсокартоном.

Подготовьте место для выполнения работ: уберите всё лишнее. Можно приступать.

Выполнение монтажных работ с инсталляцией

Чтобы вы могли представить себе, как будете устанавливать подвесной унитаз, перечислим основные этапы работы. Вам предстоит:

• оборудовать в стене санузла нишу соответствующих параметров;
• подвести канализационную трубу к точке монтажа;
• закрепить модуль рамы;
• подвести трубы холодного водообеспечения;
• подсоединить пластиковый бачок;
• установить фальш-стену и выполнить отделочные работы;
• закрепить чашу, подключив её к канализационному входу и смывной ёмкости;

В завершении монтажных манипуляций следует грамотно подключить клавишу смыва.

Для установки подвесного унитаза необходима стальная рама – инсталляция с плоским пластиковым бачком, устройство которой наглядно представлено на этой схеме

К выполнению каждого из перечисленных этапов необходимо подходить максимально ответственно, чтобы ошибки и небрежность не умножили затраты ваших сил, времени и средств.

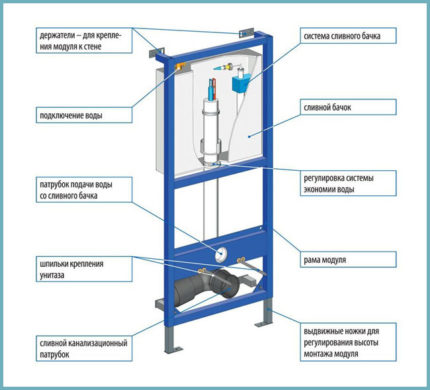

Эта схема установки подвесного унитаза позволяет хорошо рассмотреть не только отдельные элементы конструкции, но и ориентирует мастера в её параметрах

Какой должна быть ниша для инсталляции

К организации ниши есть несколько важных требований. Во-первых, стены, с которыми вам придется работать, должны обладать определенной несущей способностью. Про стены из гипсокартона мы уже говорили выше: они не годятся для нашей цели.

В идеале рама должны выдерживать нагрузку до 400 кг. Эта нагрузка распределяется между стенами и полом, поэтому стены должны быть прочными и надежными.

Нужно выдолбить в стене углубление высотой 1000 мм, шириной 600 мм и глубиной 150-200мм. Если с высотой и шириной всё понятно, то нужной глубины может и не оказаться. Тогда следует выдолбить столько, сколько получится, а нехватку глубины замаскировать отделкой.

В качестве маскировки можно предложить между стенкой и образовавшимся выступом соорудить шкаф для всяких мелочей, уместных для санузла, и бытовой химии. Или даже сделать открытые полки.

Некоторые владельцы квартир, чтобы уменьшить объём работ, решают установить раму вплотную к стене, после чего обшить её гипсокартоном. Именно в этом случае преимущество модели в плане экономии пространства санузла почти полностью сходит на нет.

Тем, кто проживает не верхних этажах многоквартирных домов, может прийти в голову идея приспособить для целей монтажа рамы нишу фанового стояка. Часть фанового стояка в этом случае обрезают, а в месте его выпуска на чердак размещают воздушный клапан. Такие работы без согласования с управляющей компанией и самому, без специалистов, лучше не делать.

Ниша для инсталляции позволяет разместить раму (модуль) вне общей площади санузла, позволяя действительно сэкономить полезную площадь этого помещения

Если в вашем санузле есть готовая ниша, которая предусмотрена проектом здания, считайте, что вам повезло. Её можно использовать. Вот только канализационные трубы и подводку холодного водоснабжения иногда приходится корректировать.

Как подвести канализацию

К месту монтажа унитаза подвесной системы должна быть подведена канализационная труба. Для этого выбирайте ту, диаметр которой составляет 100 мм. Труба устанавливается как можно ближе к полу с соблюдением нужного уклона.

Для определения места подключения к канализации нужно от центра ниши отмерять 250 мм. Это здесь. Теперь нужно на горизонтальную часть трубы установить косой отвод, угол которого составляет 45 градусов. Всё, переходим к следующему шагу.

Как закрепить раму с ёмкостью

Рама должна быть закреплена в четырех точках, две из которых – ножки, которые крепятся к полу. Ещё в двух точках раму прикрепляют к стене посредством кронштейнов. Устанавливаемая конструкция должна быть расположена идеально ровно как в горизонтальной, так и в вертикальной плоскости. Не забывайте проверять качество монтажа при помощи строительного уровня.

Чтобы отрегулировать положение модуля по вертикали, используют ножки изделия. Правильного горизонтального размещения добиваются, меняя длину стеновых креплений. Инсталляцию привинчивают к стене только после того, как её позиция будет хорошо проверена. Для дополнительной фиксации модуля можно зацементировать его ножки. Оптимальная глубина слоя стяжки – 20 см. Эта мера предосторожности не обязательна.

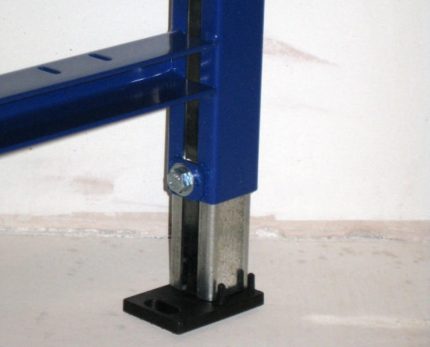

Отрегулировать положение стальной рамы (инсталляции) можно, изменяя длину её ножек: очень важно установить модуль без каких-либо перекосов

Малейший перекос конструкции неминуемо приведёт её к досрочным поломкам и, как следствие, к серьёзным финансовым потерям владельца.

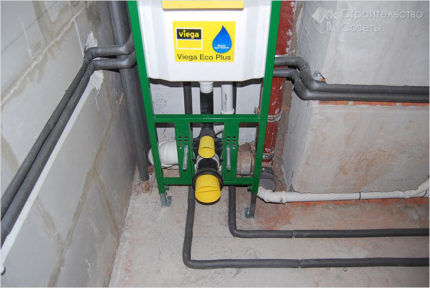

Обратите внимание на нижнюю часть инсталляции. На расстоянии от пола примерно в 300-400 мм в раме расположено несколько отверстий, предназначенных для последующего монтажа чаши унитаза. Для этих отверстий есть специальные шпильки, которые и нужно в них вставить, снабдив соответствующими гайками и прикрепив к стене. С помощью этих шпилек и будет закреплена навесная часть конструкции.

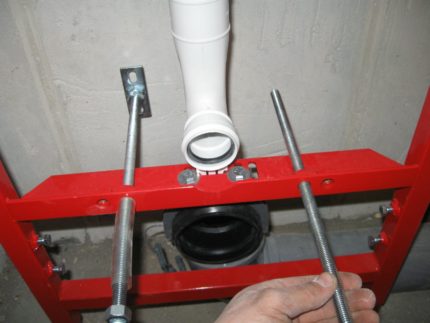

Эти длинные стальные шпильки, проходящие через отверстия в раме и прикрепленные к стене, необходимы для того, чтобы надежно удерживать чашу унитаза

Подключение необходимых коммуникаций

Первым делом подключаем канализацию. Для этого соединения используется черный отвод, который, как правило, входит в комплектацию инсталляции. Одним концом этот отвод подгоняется к трубе канализации, а другой его конец прикрепляется к раме специальными клипсами.

Водопроводные трубы должны располагаться справа или слева от модуля. Присоединить трубу к конструкции следует с помощью уже имеющегося в ней резьбового соединения. Для подключения водопровода лучше использовать медные или полипропиленовые трубы, а соединение сделать разъёмным.

Холодную воду к бачку можно подвести и при помощи гибких шлангов. Такие шланги выгоднее в смысле цены, но следует учитывать их недолговечность. А при замене вышедших из строя шлангов придется выполнять дорогостоящий ремонт, поэтому вариант с трубами все-таки предпочтительнее.

Не забудьте проверить, насколько надежно ёмкость для слива соединена с системой водопровода. Для этой цели открываем кран подачи воды. Он находится внутри сливного бачка. После наполнения ёмкости все возможные протечки устраняют. Это можно сделать, не сливая воду.

Если в процессе проверки правильности подключения унитаза к канализации или водопроводу будут выявлены протечки, их следует тщательно устранить

Проверке следует подвергнуть и соединение с канализационным стоком. Для этого на шпильки надевают унитазную чашу и выполняют пробный слив без окончательного закрепления конструкции. После чего чашу опять снимают и ликвидируют все выявленные протечки, если они есть.

Выполнение отделочных работ

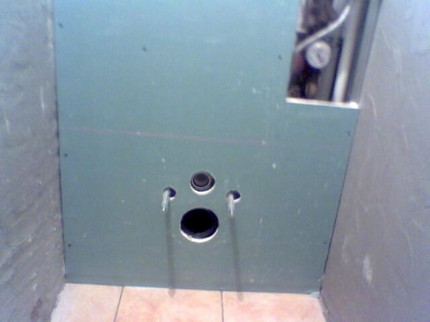

На следующем этапе вам предстоит зашить нишу с помощью влагостойкого листа гипсокартона, после чего выполнить отделочные работы. Обратите внимание на то, что нам нужен именно влагостойкий гипсокартон, потому что обычный быстро испортится под влиянием конденсата.

Для выполнения отделочных работ при установке подвесного унитаза с инсталляцией применяется именно влагостойкий гипсокартон, который может без снижения своего качества находиться в помещениях с повышенной влажностью

Для раскройки гипсокартона нужно использовать шаблон, который должен входить в комплектацию инсталляции. Он позволит правильно вырезать все необходимые монтажные отверстия, не испортив при этом материал.

После установки влагостойкого листа на его поверхности можно закреплять отделочный материал. Для отделки санузла чаще всего используют керамическую плитку.

Завершающие стадии работ

К монтажу видимой части навесного унитаза можно приступать только после того, как плиточный клей основательно просохнет.

Порядок выполнения монтажа чаши унитаза:

• патрубок сливной ёмкости должен выступать на 50 мм за поверхность стены: его необходимо подогнать до этого размера;
• так же поступают и с патрубком, который ведёт в слив канализации;
• оба патрубка устанавливают на предназначенных для их места;
• на шпильки, которые были закреплены заранее, а также на патрубки надевают большую прокладку, похожую по форме на усеченную пирамиду;
• чашу надевают на шпильки и присоединяют к ней патрубки;
• ставят на свои места резиновые прокладки и вставки из пластика;
• накидывают и затягивают гайки крепежа;
• выступающие части резиновой прокладки аккуратно обрезают.

Теперь можно спустить воду из бачка, проверив тем самым работу канализационного слива. Высота установки чаши подвесного унитаза относительно пола может быть отрегулирована путём изменения положения шпилек и выдвижных штифтов, которые используются для закрепления этого элемента. Она должна соответствовать росту посетителей туалета.

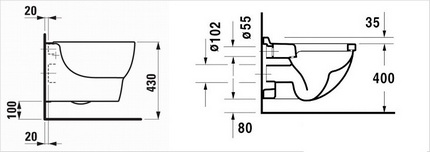

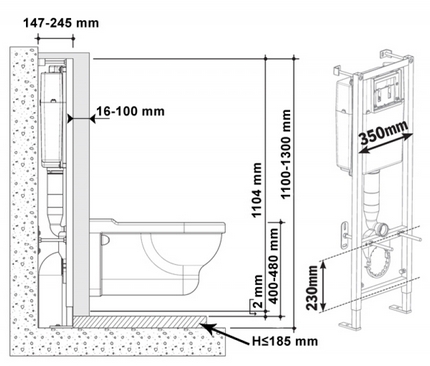

Высота установки чаши может регулироваться в диапазоне 40-43 см, но стандартным считается расстояние в 40 см от поверхности пола

Стандартной считается высота в 40 см, измеряемая от поверхности пола до верхнего края чаши.

Установка клавиши смыва

Завершается процесс монтажа установкой клавиши слива. Она включается в базовую комплектацию и может быть механической или пневматической. Обычно эта процедура не вызывает никаких проблем, поскольку все предусмотренные соединения уже должны быть выведены на поверхность стены.

Для механической клавиши предусмотрены специальные штифты, а для пневматической – трубочки. Осталось лишь установить этот элемент на предназначенное для него место и отрегулировать его положение. Всё: унитаз можно эксплуатировать.

Подвесная модель на бетонном основании

Стальная рама – дорогое удовольствие. В принципе, можно обойтись и без неё, соорудив своими руками постамент из бетона, который и послужит надежным основанием для подвесного унитаза. Такой вариант считается наиболее экономичным.

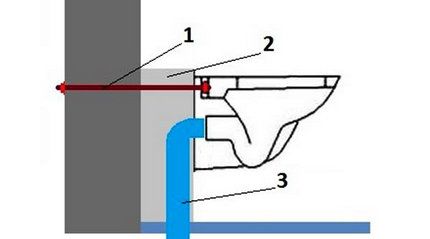

В состав схемы модели на бетонном основании входят: 1 – два стержня для фиксации чаши унитаза, вмонтированные в стену; 2 – бетонное основание; 3 – труба для слива в канализацию

При этом способе монтажа сливную ёмкость можно или вмонтировать в стену, выведя при этом клавишу слива наружу, или разместить над чашей сантехнического прибора.

Процедура подготовки к монтажу

Рассмотрим тот вариант, который считается наименее затратным. Подготовим всё, необходимое для работы:

• бетон М200 – примерно 40 литров;
• доски для изготовления опалубки;
• стержни с резьбой (длина 50-80 см, толщина 2 см) – 2 штуки;
• шайбы, гайки, шурупы для работы по дереву;
• трубу из пластика (диаметр 11 см, длина 8 см);
• сливную муфту;
• пенопласт;
• силиконовый герметик.

Думаю, стоит повторить, что стена, с которой нам предстоит работать, должна быть капитальной.

Пошаговый процесс установки

В капитальной стене закрепляем стержни, на выпуски которых затем будет насаживаться чаша унитаза. Напомним, что у нас должна получиться устойчивая и надежная конструкция, способная выдержать вес в 400 кг.

Следующий шаг – монтаж муфты для слива. На этом этапе необходимо определить высоту размещения унитаза, чтобы подрезать муфту на соответствующую длину.

Теперь нам необходимо установить опалубку. Чтобы на опалубке отметить места крепления, следует определить расстояние между отверстиями, предназначенными для крепежа. Для расчета длины стержней нужно сложить толщину заглубления, которая составляет примерно 15 см, и расстояние от стены до унитазной чаши. Чтобы зафиксировать в стене стержни, используется клей для бетона – химический анкер.

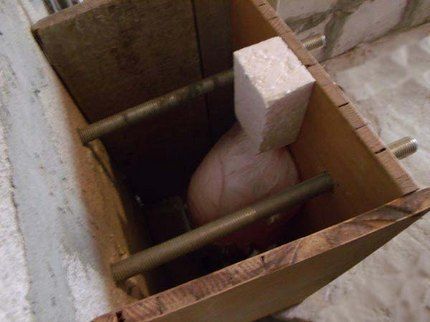

Так выглядит конструкция, готовая к процессу бетонирования: то место, где слив будет подведен к чаше унитаза, закрыто пенопластом

Когда опалубка установлена, а монтаж штырей завершен, следует установить чашу на предназначенное для неё место. Убедимся в том, что крепежные отверстия совпадают с выходами, а выходное отверстие соответствует сливу муфты.

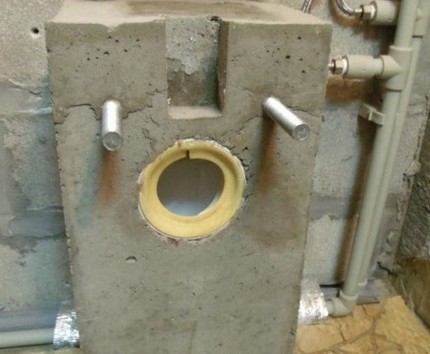

Через двадцать восемь дней монолитная бетонная опора будет полностью готова к монтажу. Обратите внимание на паз в передней части монолита – здесь был пенопласт

Следующий шаг – бетонирование. Его нужно выполнять, установив пенопласт в то место, где будет сливное отверстие. Помните, что окончательно бетон застынет только спустя 28 дней. После этого можно снять опалубку и убедится, что перед нами находится монолитный бетонный блок с выходящими из него штырями и открытой зафиксированной муфтой. К передней части блока монтируют унитаз, а на само основание водружают бачок.

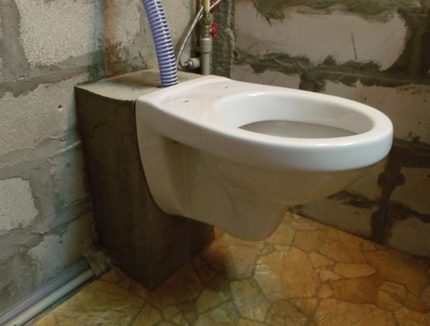

Именно так будет выглядеть подвесной унитаз после монтажа чаши, а его бачок будет установлен на бетонную основу

Порядок монтажа чаши к бетонной основе нечем не отличается от установки напольного унитаза. Нужно установить на штыри чашу, закрутить гайки, подсоединить и герметизировать слив. В последнюю очередь на бетонное основание ставят сливной бачок.

Как видите, такой способ установки подвесной модели намного дешевле и проще, чем работы с инсталляцией. Но, если честно, результат немногим отличается от напольного унитаза.

Видео-инструкция по установке подвесной модели

Информация, которую вы только что прочитали, будет восприниматься гораздо лучше, если дополнить её видео-рядом. Предлагаем вам посмотреть установку с креплением унитаза подвесного типа с инсталляцией, снятую на видео.

Модельный ряд сантехнических приборов расширяется: унитазы совершенствуются, обновляются, становятся всё более привлекательными. Но современные модели, как правило, обходятся дороже традиционных. Мы предлагаем вам не экономить на качестве и дизайне изделия, а сэкономить на монтаже, выполнив его своими руками. Это поможет вам купить то, что нравится, без значительного ущерба для семейного бюджета.
