Установка сифона на кухне: схема сборки и установка для мойки

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина. Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Содержание:

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Установка сифона на кухне: схема сборки и установка для мойки
Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

Существует множество классификаций устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

  • бутылочные;
  • коленные.

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Установка сифона на кухне: схема сборки и установка для мойки

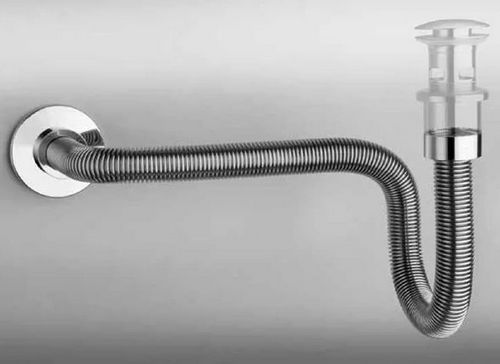

Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

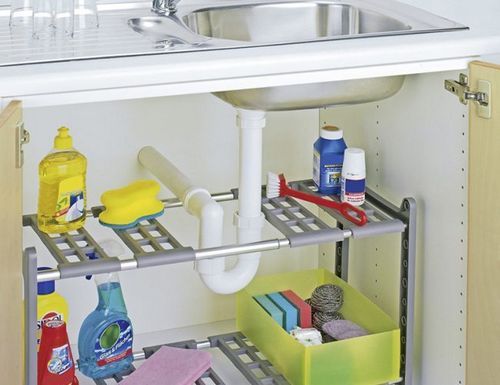

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Галерея изображений Фото из
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки

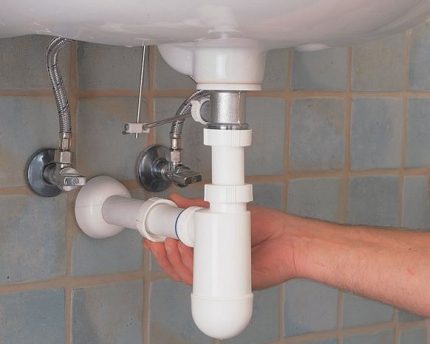

Вариант 1 – бутылочный сифон
Установка сифона на кухне: схема сборки и установка для мойки
Вариант 2 – коленный сифон
Установка сифона на кухне: схема сборки и установка для мойки

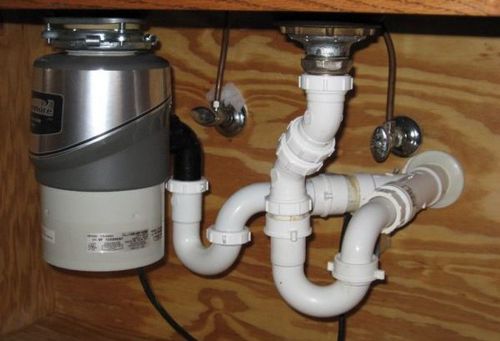

Вариант 3 – сифон с измельчителем
Установка сифона на кухне: схема сборки и установка для мойки
Вариант 4 – сифон с переливом
Установка сифона на кухне: схема сборки и установка для мойки
Вариант 5 – гофрированная труба
Установка сифона на кухне: схема сборки и установка для мойки

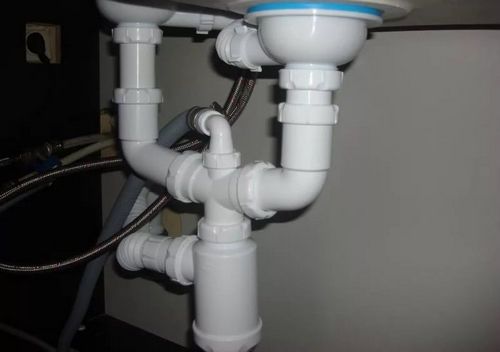

Вариант 6 – двойной бутылочный сифон
Установка сифона на кухне: схема сборки и установка для мойки
Вариант 7 – двойной коленный сифон
Установка сифона на кухне: схема сборки и установка для мойки
Вариант 8 – плоский сифон

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

  • недорогие, состоящие из 10 (или более) деталей;
  • брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше. К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Установка сифона на кухне: схема сборки и установка для мойки

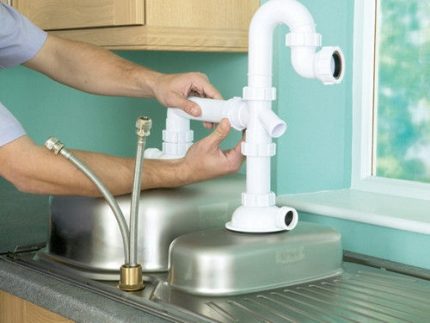

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

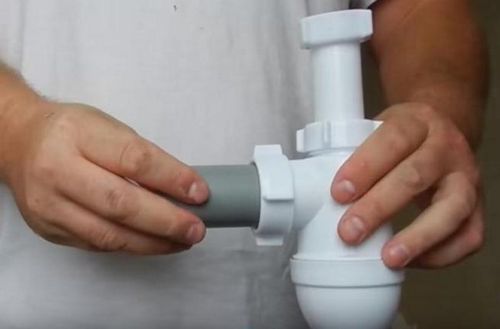

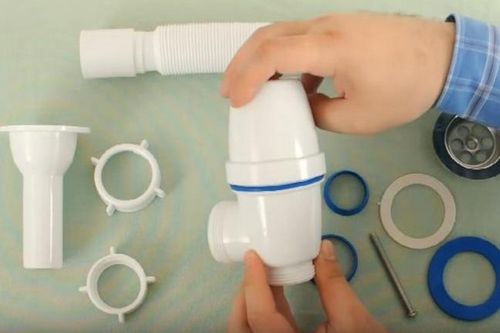

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте. Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции.

Галерея изображений Фото из
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки

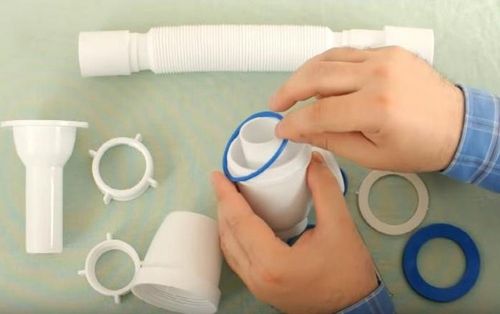

Шаг 1 – установка прокладки на «стакан»
Установка сифона на кухне: схема сборки и установка для мойки
Шаг 2 – прикручивание крышки «стакана»
Установка сифона на кухне: схема сборки и установка для мойки

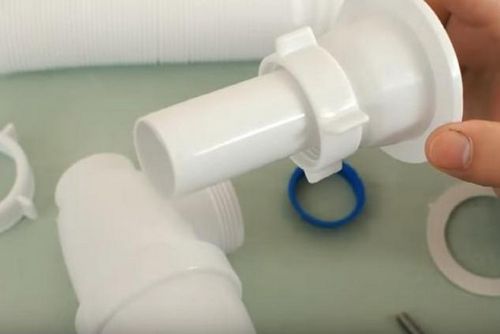

Шаг 3 – надевание накидной гайки на патрубок
Установка сифона на кухне: схема сборки и установка для мойки

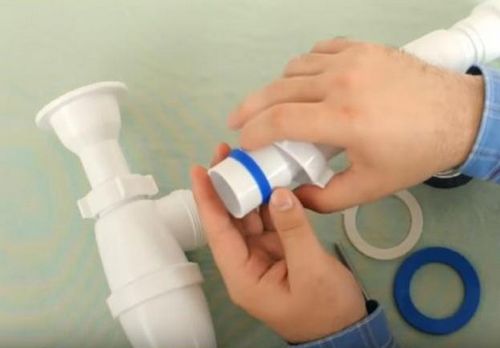

Шаг 4 – надевание конусной прокладки на патрубок
Установка сифона на кухне: схема сборки и установка для мойки

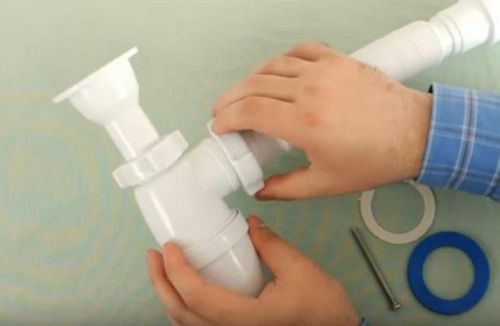

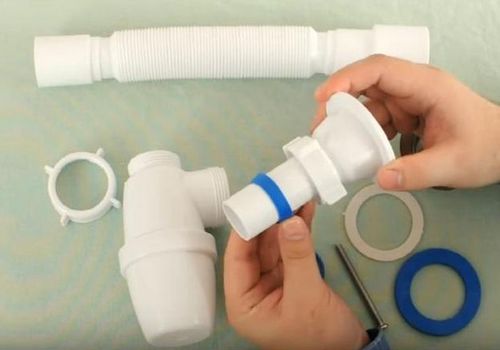

Шаг 5 – соединение «стакана» и патрубка
Установка сифона на кухне: схема сборки и установка для мойки
Шаг 6 – надевание гайки и прокладки на гофру
Установка сифона на кухне: схема сборки и установка для мойки
Шаг 7 – соединение «стакана» и гофры
Установка сифона на кухне: схема сборки и установка для мойки

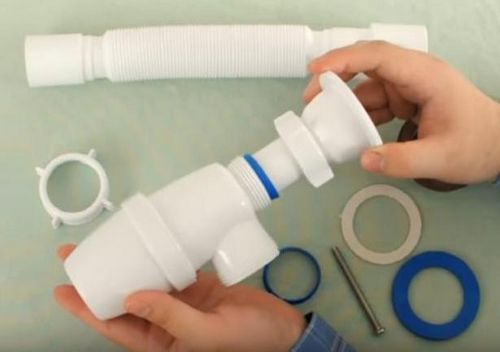

Шаг 8 – распределение оставшихся деталей

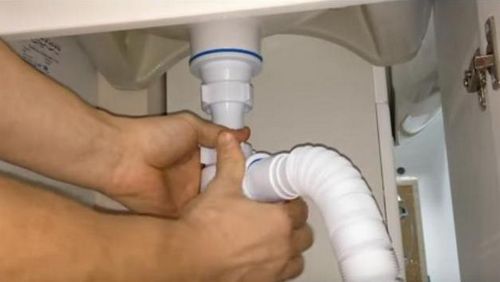

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений Фото из
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки

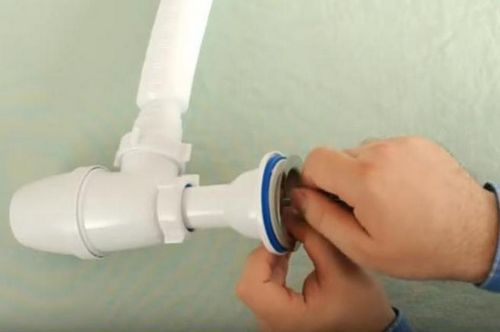

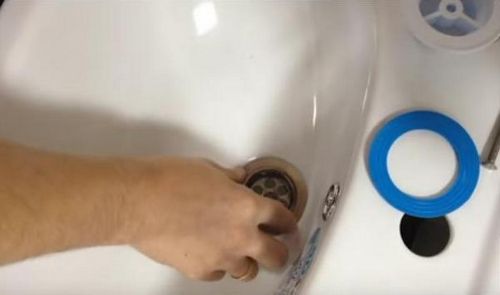

Этап 1 – установка металлической решетки
Установка сифона на кухне: схема сборки и установка для мойки
Этап 2 – монтаж горловины под мойкой
Установка сифона на кухне: схема сборки и установка для мойки

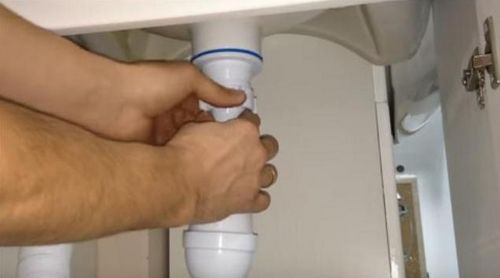

Этап 3 – прикручивание сифона к горловине
Установка сифона на кухне: схема сборки и установка для мойки
Этап 4 – подтяжка всех накидных гаек

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

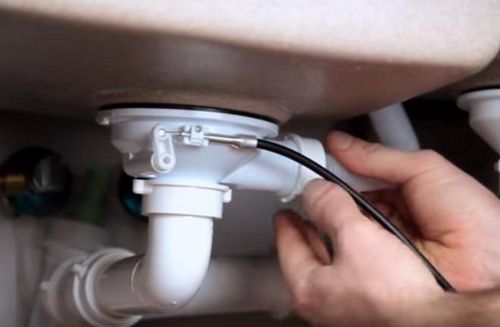

Как установить модель с переливом

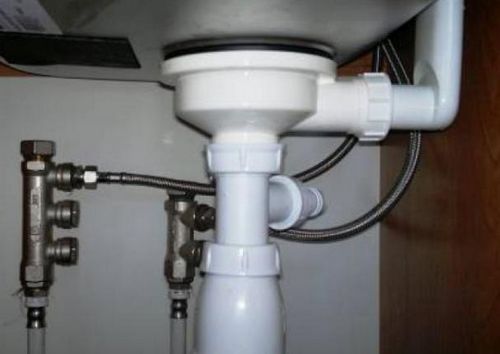

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол. Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Установка сифона на кухне: схема сборки и установка для мойки
Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона. Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже  любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

Галерея изображений Фото из
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки

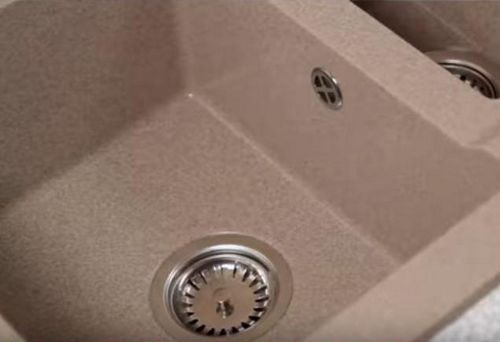

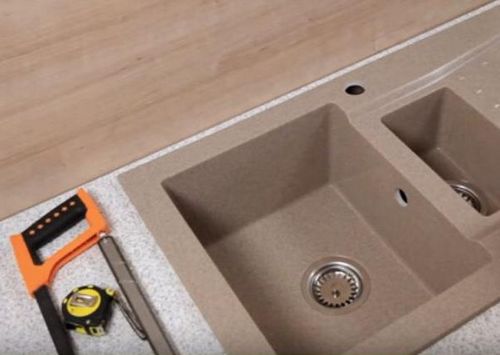

Шаг 1 – подготовка отверстия для перелива
Установка сифона на кухне: схема сборки и установка для мойки

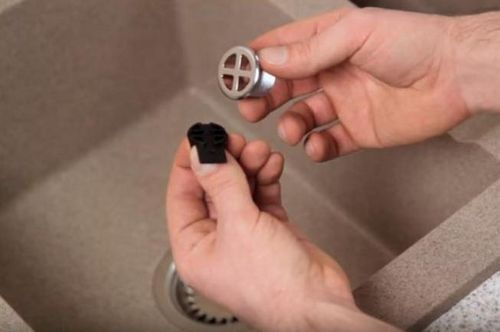

Шаг 2 – приготовление декоративного элемента-решетки
Установка сифона на кухне: схема сборки и установка для мойки
Шаг 3 – установка декоративного элемента
Установка сифона на кухне: схема сборки и установка для мойки
Шаг 4 – монтаж гофры для перелива

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

Установка сифона на кухне: схема сборки и установка для мойки
В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

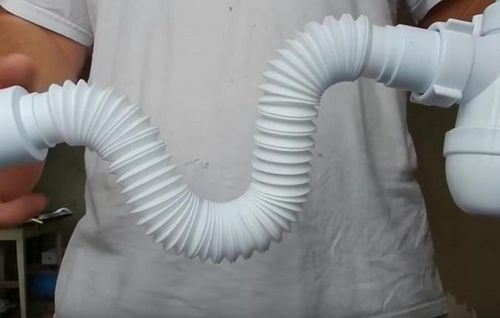

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента. Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи.

Галерея изображений Фото из
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Установка сифона на кухне: схема сборки и установка для мойки
Гофрированная труба из комплекта сифона
Установка сифона на кухне: схема сборки и установка для мойки
Пластиковая жесткая труба D 40 мм
Установка сифона на кухне: схема сборки и установка для мойки

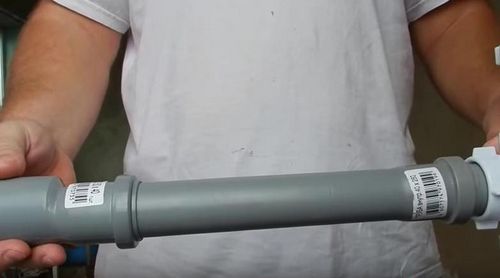

Подрезка и монтаж жесткой трубы
Установка сифона на кухне: схема сборки и установка для мойки

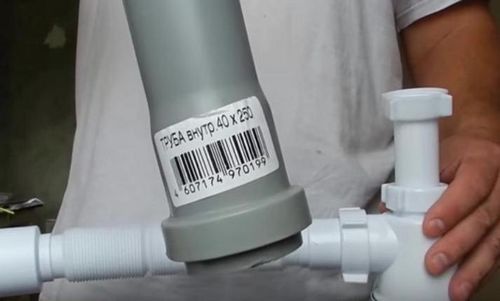

Установка переходной муфты 50/40 мм

Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

Видео по монтажу сифона на кухне

Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

Видеоруководство по замене старого, вышедшего из строя сифона для кухонной мойки:

Нестандартная установка сифона, соединенного со сливным отверстием гофрированной трубой:

Сборка и советы по правильному монтажу недорогого сифона с переливом:

Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования. Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.
