Установка сифона на ванну: как собрать и установить устройство

В сфере защиты санузла от проникновения неприятных ароматов и газов из коллектора большое значение имеет правильная установка сифона на ванну. Это своеобразный буфер между емкостью для купания и канализацией. Его покупке должен предшествовать анализ основных критериев, влияющих на грамотный выбор.

Содержание:

• Виды сифонов для ванн
  • Плюсы и минусы гофрированного сифона
  • Сифон трубчатого типа
  • Сифон с колбой или бутылочный
  • Современный плоский сифон
  • Классификация сифонов по конструкции слива
• Как собрать и подключить сифон
  • Особенности сборки полуавтоматического сифона
  • Проверка надежности соединений
• Несколько полезных советов по монтажу
• Видео об устройстве и монтаже сифонов

Виды сифонов для ванн

Среди современных сифонов наиболее часто встречается 4 их вида: гофрированный, коленный или трубчатый, с колбой, плоский. Правильно подобранный как по конструктивному исполнению, так и по материалу, из которого он изготовлен, сифон обеспечит надежную и длительную эксплуатацию.

Плюсы и минусы гофрированного сифона

Среди перечисленных видов конструкция гофрированного сифона самая простая. Состоит он из 2 основных узлов — немного изогнутого выпуска и трубы с каркасом.

Простота монтажа и является главным преимуществом устройства. Гофрированную трубу можно поместить в любой плоскости. Недостаток ее в том, что если, в случае засорения, придется прочищать такой сифон, то делать это нужно будет вручную, предварительно демонтировав конструкцию. Самостоятельно формируют и гидрозатвор. Используют такой тип в случае, если канализация имеет нестандартное исполнение.

Монтаж гофрированного сифона отличается простотой. К ванной подсоединяют выпуск, а спуск предназначен для монтажа в канализацию

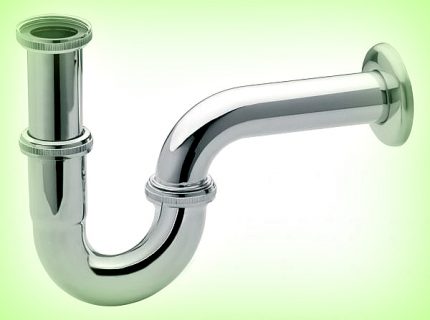

Сифон трубчатого типа

По форме негибкая конструкция напоминает подкову или букву S в горизонтальном расположении. Барьером на пути распространения неприятных запахов из канализации служит вода, которая постоянно присутствует в изгибе трубы. У качественных сифонов внизу колена предусмотрена пробка для облегчения прочистки. Если такой детали нет — освободить систему от скопившегося мусора сложно.

Сифоны трубчатого вида могут быть как цельными, так и разборными. Изготавливают их из металла или пластика

Металлические сифоны являются частью дорогой сантехники. В таких системах дизайнеры никогда не применяют пластик. Их выполняют из латуни, бронзы или нержавейки. Первые 2 материала окисляются, если их не покрыли специальным составом.

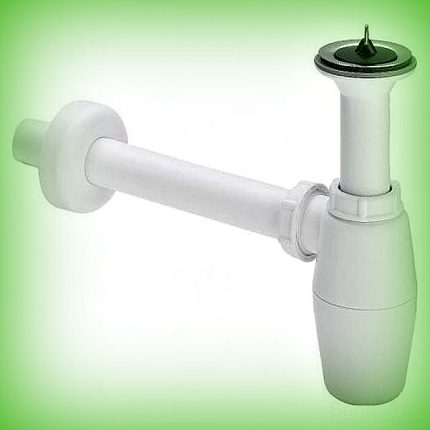

Сифон с колбой или бутылочный

Сифоны с колбой используют наиболее часто для установки под раковиной и реже под ванной. Свое название получил из-за наличия своеобразной бутылки для накопления воды. Устанавливают колбу строго напротив сливного отверстия, соединив посредством жесткой или гофрированной трубки.

Сток находится выше колбы. «Бутылочник» просто разобрать и очистить. Крупный мусор не попадает в канализацию, а задерживается в емкости

Если сливная труба гибкая, бутылочный сифон используют независимо от расположения входа в канализацию. Жесткий слив подходит для установки в ванной под умывальник.

Современный плоский сифон

Этот тип сифонов имеет сходство с коленными или трубными приборами. Отличие — в присутствии гидрозатвора и горизонтального плоского отвода, предназначенного для накопления мусора. Перед тем как установить такой сифон для своей ванной, нужно учесть, что применить его можно только тогда, когда подводка коллектора расположена горизонтально.

Плоский трап состоит из собственно сифона, накладки, фланца с 3 фиксирующими при повороте болтами, соединительной системы, объединяющей устройство с канализационной трубой

Преимуществом является быстрый монтаж и возможность удобной прочистки труб. Отдельно к такому сифону можно приобрести специальную сеточку для слива. Это дополнительно защитит систему от попадания в нее мелкого мусора.

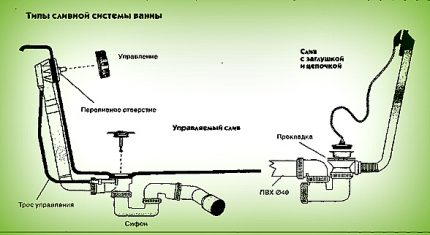

Классификация сифонов по конструкции слива

По конструктивному исполнению все сифоны можно разделить на следующие виды:

1. Механические. Они имеют пластиковую или резиновую пробку для возможности перекрытия сливного канала. Здесь все манипуляции выполняются без применения любых рычагов и автоматики — вручную. Устройство очень простое, поэтому обладает длительным сроком эксплуатации.
2. Полуавтоматические. Это сложная конструкция, имеющая запорный клапан, управление которым происходит посредством тросового или рычажного механизмов. Размещают такую регулировку, как правило, на отверстии для перелива выше уровня воды. Надежность такого вида обвязки несколько ниже из-за присутствия ряда подвижных деталей и узлов.
3. Автоматические. В этом случае сифон входит в одну систему с наливным устройством. Руководит всем встроенный микропроцессор. В систему включен легко управляемый клапан типа Click-clack.

Автоматика позволяет выполнить наполнение ванны водой с заданной температурой и ее поддержанием. При уменьшении температуры происходит слив воды и пополнение ванной теплой водой до установленного объема.

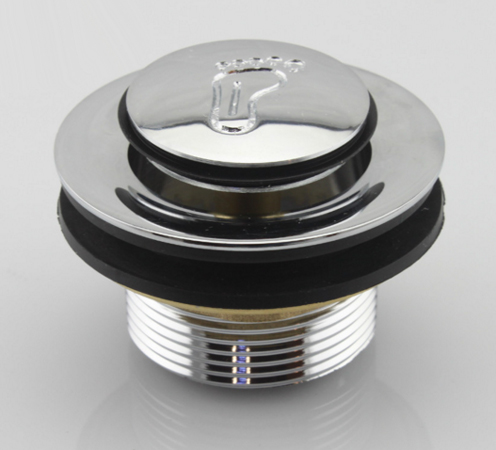

Так выглядит донный клапан для установки на любую ванну. Открытие и закрытие происходит путем нажатия. Модель изготовлена из латуни и имеет гальваническое покрытие

Конструкция «клик-клак» включает запорную крышку, зафиксированную на штыре. Она поднимается, когда на нее давит определенный водяной столб и образовывает зазор, через который вытекают излишки воды. Изготавливают автоматические сифоны из сплавов цветных металлов.

Такой вид имеет прямоточный сифон без автоматики. Покупая устройство, следует выяснить, из какого металла изготовлены такие детали, как решетки для переливного и сливного отверстий, стяжной винт. Лучший вариант — нержавейка. Чтобы убедиться, что это так используйте магнит — обычная сталь с покрытием магнитится, а нержавеющая нет

Полуавтоматические сифоны выпускают в 3 исполнениях. В первом переливное отверстие открывают нажатием на сливную пробку. Для удаления использованной воды простым нажатием на крышку активируют пробку перелива.

Конструктивно автоматический сифон отличается от полуавтоматического устройством привода пробки для слива и системой поступления воды в ванну

В конструкцию полуавтоматического сифона включают специальную ручку с функцией пробки для переливного отверстия. Для открытия или закрытия его меняют положение рукоятки. Пробку оборудуют специальным механизмом, нажав на который можно как открыть, так и закрыть слив. Со временем качество работы снижается из-за образования известкового слоя.

Если в ванной установлена стиральная машина, то для ее подключения сифон должен быть металлическим, т.к. пластмасса может не выдержать высокой температуры. При выборе сифона не стоит исходить из дизайна изделия. Первое, что должен обеспечить сифон, это бесперебойная работа, направленная на качественный слив стоков в коллектор.

Как собрать и подключить сифон

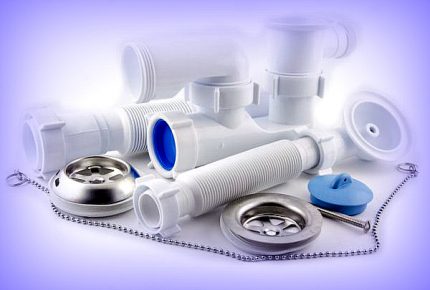

Для соединения с канализацией ванной, как и в случае с любым другим сантехническим прибором, необходимо выполнить сборку сифона. В продажу устройства поступают в комплектах, где все детали разбросаны. Чтобы знать, как собрать любую модель сифона для ванны, нужно изучить схему сборки. Она для всех типов идентична.

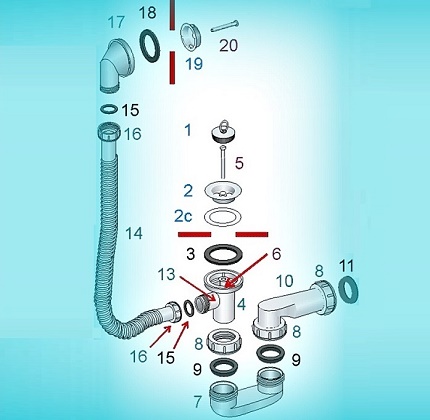

Сифон состоит из таких деталей: пробка перелива (1), защитная решетка (2), прокладка (3), отводной патрубок (4), соединительный винт (5), гайка (6), съемное кольцо (7), стяжная гайка (8), конусная прокладка (9), переходник (10), плоская прокладка (11), отвод для перелива (13), шланг гофрированный (14), прокладка (15), гайка стяжная (16), патрубок перелива (17), прокладка (18)

Технология сборки следующая:

1. Новый сифон следует распаковать и проверить качество резьбовых соединений. Сколы и заусенцы недопустимы. Перед сборкой нужно разложить детали в том порядке, в каком они будут соединены в последующем.
2. К накладке перелива крепят пробку посредством цепочки.
3. Монтируют защитную решетку и гибкую прокладку из резины на сливное отверстие.
4. В верхнюю часть отводного патрубка вставляют прокладку, затем патрубок с усилием прижимают к корпусу ванной, чтобы прокладка заняла нужное положение и легла как можно плотнее.
5. Другой рукой вставляют соединительный винт в решетку и фиксируют его гайкой с применением широкой отвертки.
6. На патрубок надевают стяжную гайку из пластика. Под нее устанавливают конусное резиновое уплотнение, повернув более широкой стороной к гайке.
7. Вставляют патрубок в колено и закручивают до упора гайку.
8. В стяжную гайку вставляют конусную прокладку и соединяют колено с переходником. При помощи переходника высоту сифона можно будет регулировать.
9. Вставляют прокладку в противоположную гайку переходника и соединяют последний с отводом канализации.
10. К отводу для перелива прикрепляют гофру через плоскую или конусообразную прокладку и стяжную гайку.
11. Стыкуют гофру с патрубком перелива посредством другой гайки с прокладкой через корпус ванной.
12. К верху переливного патрубка фиксируют прокладку.

Ни одной лишней детали в комплект не закладывают. Когда после сборки что-то осталось, это указывает на то, что какой-то момент упущен. Если соединения сифона негерметичны, могут появиться протечки. Чтобы предупредить это, промазывают стыки герметиком. Усилить резьбовое соединение можно при помощи намотки пакли или силиконовой ленты. Поверх обмотки наносят пасту и подтягивают детали.

На фото наглядно изображено, как запрессовывают прокладки. После того как монтаж окончен, нужно оставить систему часов на 5, чтобы герметик полностью высох

В одном соединении должна быть только 1 уплотнение. Перестраховка путем установки двух прокладок приводит к обратному эффекту — герметичность стыков нарушается. Накладные гайки и прокладки нельзя недотягивать, но и максимальное зажатие может повредить детали. Закручивать гайки лучше не при помощи ключа, а вручную.

Особенности сборки полуавтоматического сифона

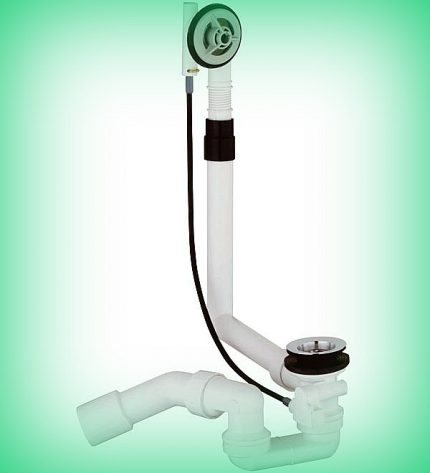

Сборка полуавтоматического сифона усложняется наличием дополнительных деталей. Вверху трубчатой конструкции находится стержень управления из нержавейки. Крепят его при помощи 3 шурупов из того же материала. Здесь же находится и аэратор.

У сифона для ванной всегда присутствует 2 перелива. На фото вид центрального или проходного и запорного перелива. Первый устанавливают в слив ванны, а второй — в ее торец. Сливную трубу монтируют на боковой перелив, а канализационную — присоединяют к коллектору

Для его установки требуется минимум пространства. Сверху видна только головка сифона. Воду подводят сбоку при помощи резьбового соединения. Трубчатый полуавтоматический сифон имеет хорошую пропускную способность, надежный гидрозатвор. Качественный прибор устроен таким образом, что вода по стенке ванной никогда не стекает.

Составляющие полуавтоматического сифона — 2 перелива, связанных тросом и трубой, патрубок, фильтры, уплотнительные прокладки. При помощи патрубка прибор подключают к коллектору

Сборку выполняют по следующей схеме:

1. Патрубок для коллектора стыкуют с центральным переливом, просунув трубу до упора. Прокладка на стыке уже установлена, поэтому дополнительно вставлять ничего не нужно.
2. На перелив монтируют и металлический фильтр, предварительно установив на слив двойной уплотнитель.
3. К подвижному регулировочному тросу подключают металлические крышки плоской формы, а затем крепят их к сливному отверстию. Сборку подсоединяют к переливу посредством болтового соединения.

Стыки обязательно снабжают соответствующими прокладками — боковые обыкновенным тонким уплотнителем, а центральный — прокладкой «бабочка».

Проверка надежности соединений

Установив сифон, необходимо выполнить контрольную проверку всех стыков. Для этого ванну наполняют водой, чтобы убедиться, что сливная горловина присоединена правильно. Если в этом месте отсутствует течь, то ошибок при монтаже не допущено.

Остальные соединения проверяют на надежность, вынув пробку из слива. Если в какой-то точке обнаружится просачивание жидкости, ванну освобождают от воды полностью. После этого сочленение разбирают и делают сборку заново, обращая особое внимание на положение прокладок и гаек. По мнению профессионалов, причиной течи чаще всего является перекос гаечного соединения или его недостаточная затяжка.

Несколько полезных советов по монтажу

Перед сборкой и установкой сливного приспособления нужно проконтролировать уровень ванной, диаметр и положение сливного патрубка. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы. При установке прибора на старую металлическую или современную акриловую ванну проверяют сливные отверстия. При обнаружении на них шероховатостей, их ликвидируют при помощи наждачной шкурки.

При шероховатом сливе, нельзя обеспечить плотность прилегания к ним сифона. Перед окончательной затяжкой прибора следует проверить правильность сборки, особенного внимания требуют прокладки. Часто они сдвигаются, поэтому лучше нанести на них специальный герметик.

Нормальную работу слива обеспечивает и правильный уклон трубы. Сливной трубопровод должен направляться непосредственно к коллектору. Если сифон оснащен несколькими подводами для разветвления слива в коллектор, но их не предполагают использовать, следует заглушить их специальной гайкой.

При покупке сифона важной его характеристикой является качество материала, а если это пластик, то здесь главное — толщина стенок и технология обработки. Чем плотнее стенки сливного приспособления, тем лучше он будет сопротивляться нагрузкам.

На чугунном сливе недопустимо наличие трещин, даже замаскированных. В случае обнаружения таких дефектов он подлежит замене. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто очищать.

Во избежание протечек, уплотнители на сливе меняют в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Чтобы на стенках не откладывалась накипь, через каждые несколько месяцев желательно промывать прибор горячей водой с добавкой в виде лимонной кислоты. Если для материала не противопоказаны химические очистители, то можно использовать «Мистер Мускул», «Ерш», «Флокс» и им подобные.

Видео об устройстве и монтаже сифонов

Авторский мастер-класс по установке сифона:

Сэкономит время, потраченное на обвязку ванной, просмотр этого материала:

Правильно смонтированный сифон — гарантия комфорта и спокойствия. Спешка при самостоятельном его монтаже неуместна. Если даже после ознакомления с подробной инструкцией, остались неясные моменты, лучше обратиться к профессиональным сантехникам.
