Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

Многие домовладельцы рассматривают водяной теплый пол как эффективную замену обычной отопительной системы. Действительно, нагреваемые полы создают в помещении особую картину распределения тепловых потоков, следуя за популярной формулой, предписывающей держать ноги в тепле, а голову в холоде. Особенно актуальна водяная отопительная система, расположенная в полу, для ванных комнат и помещений, где живут дети.

Водяной теплый пол в доме своими руками

Содержание:

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

Подключение коллектора для теплого пола

Систему нагреваемого пола можно смонтировать в помещении любой площади. Перед тем, как начать монтаж – необходимо произвести расчет потребной длины труб. Для этого можно начертить схему на миллиметровой бумаге. Учтите, что расстояние между трубопроводами должно составлять около 10 сантиметров, на такой же дистанции трубы должны быть расположены и от стен.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

Подключение коллектора для теплого пола

Видео — подключение коллекторного шкафа

Для зданий в холодных климатических зонах рекомендуется схема размещения «змейка», она обеспечивает минимальные потери тепла.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео
При расчете систему нужно учитывать, что длина одного контура водяной отопительной системы в полу не может превышать 60 метров, поэтому для больших помещений пожжет потребоваться несколько контуров.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

Укладка труб теплого пола способами: змейкой и улиткой фото

Входные и выходные наконечники труб каждого из контуров водяного отопления должны подсоединяться к водяному коллектору, которые распределяет поток теплоносителя из магистрали. Он монтируется в настенном шкафу или в специальной нише.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

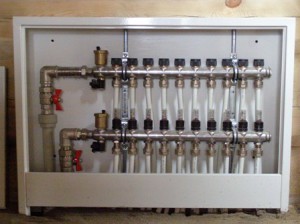

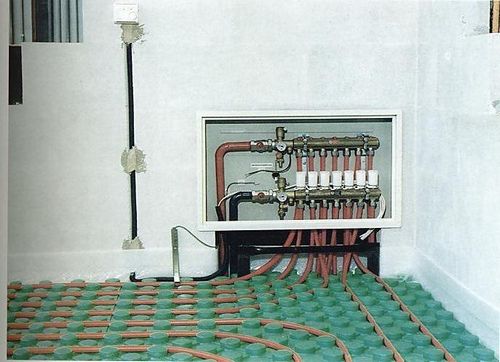

Присоединение труб к водяному коллектору

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео
При установке коллектора разметите на каждом выходе запорный вентиль!.

Водяной теплый пол – в каждый дом.

В зависимости от конструкции вашего дома, вы можете использоваться три основных метода монтажа теплого водяного пола в вашем доме.

  • Если вы ремонтируете капитальное здание с бетонными плитами перекрытий – то трубы системы теплого пола могут быть проложены непосредственно в толще выравнивающей стяжки.
  • В том случае, если отопительная система монтируется в легких каркасных строениях – труб можно прокладывать в пазах плит слоя теплоизоляции.
  • При строительстве или ремонте деревянного дома трубы системы можно располагать в пространстве между лагами или непосредственно в толще модульного деревянного пола.

Водяной теплый пол своими руками в доме с бетонными перекрытиями

Подготавливаем поверхность

На подготовительном этапе проведите уборку поверхности перекрытия, уберите мусор и залейте раствором большие «ямы».

По периметру помещения возле стен необходимо закрепить демпфирующую ленту. Она снимет тепловые расширения стяжки.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

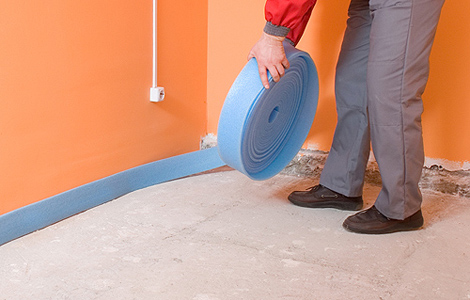

Укладка демпферной ленты по периметру комнаты

Перекрытие дома необходимо гидроизолированть. Воспользуйтесь плотной полиэтиленовой пленкой, скрепленной скотчем или изолирующим раствором.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

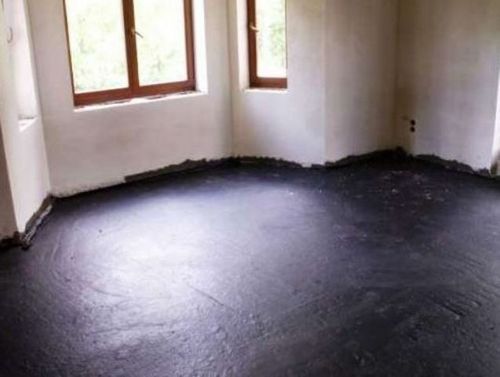

Гидроизоляция пола

Размещаем теплоизоляцию

Для предотвращения потерь тепла нужно разместить на поверхности перекрытия теплоизоляцию. Она может иметь специальный алюминиевый слой для отражения тепловых лучей.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

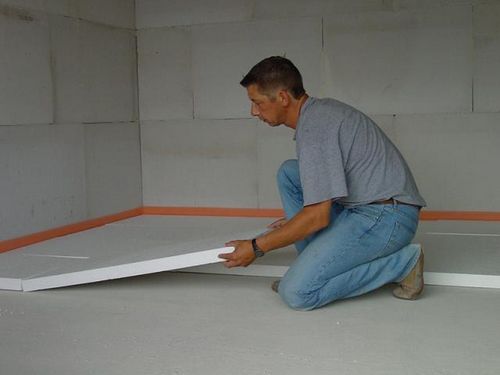

Теплоизоляция пола

Очень часто в качестве теплоизоляции используются пенопластовые плиты.

Создаем основу крепления труб

Для фиксации труб теплоносителя размещаем на слое теплоизоляции армирующую сетку. В том случае, если повышенной теплоизоляции не требуется – сетку можно разместить непосредственно на гидроизоляции.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

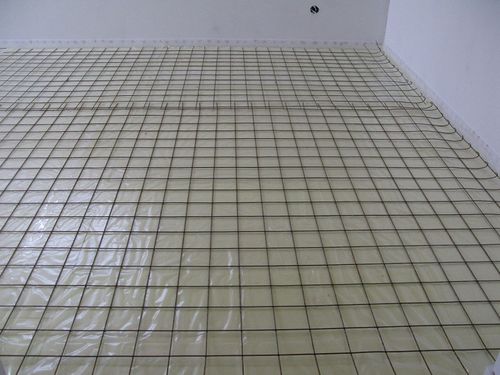

Армирующая сетка для стяжки пола

Монтируем трубы водяного теплого пола своими руками

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

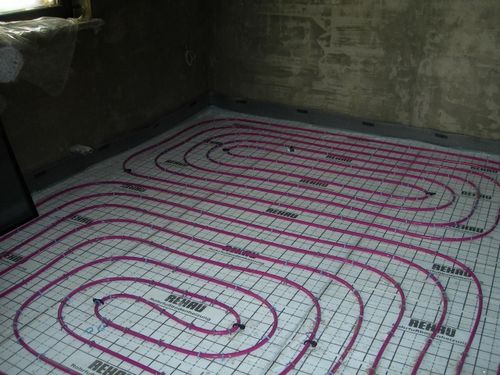

Монтаж труб для водяного теплого пола фото

  1. Прикрепляем трубы теплоносителя системы водяного пола к армирующей сетке хомутами, размещая их с шагом примерно в один метр. Не затягиваем сильно хомуты, оставляя небольшую степень свободы.
  2. Размещаем на входных и выходных окончаниях труб защиту из гофрированной трубы
  3. Подсоединяем окончания контуров труб теплоносителя к водяному коллектору.
  4. Начинаем тестирование системы, подавая в нее горячую воду с повышенным в полтора раза давлением. Оставляем систему в рабочем состоянии на сутки.
  5. При успешном завершении тестирования начинаем заливку стяжки. Используем специальный раствор для водяного теплого пола. Минимальная высота стяжки должна составить не менее 5 сантиметров, отключать подачу теплоносителя при этом не требуется.
Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

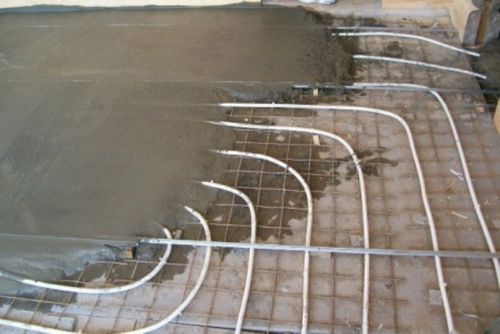

Стяжка водяного пола в доме — фото

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

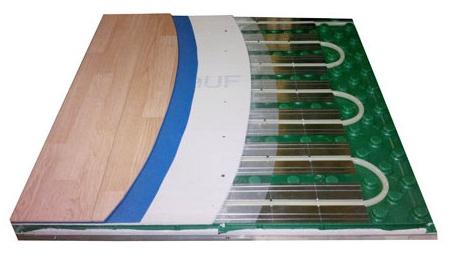

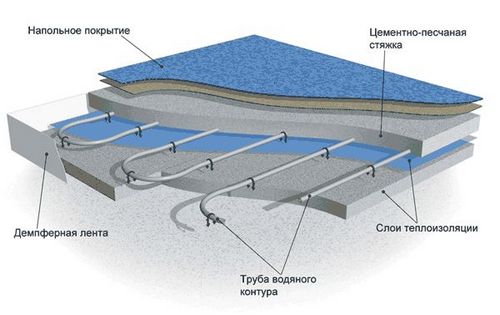

Схема укладки слоев для водяного пола

Водяной теплый пол своими руками в легких строениях

Для облегчения веса конструкции водяного теплого пола я каркасных помещениях вместо тяжеловесной стяжки трубы отопления укладываются непосредственно в пазы в плитах теплоизоляционного слоя. Такие плиты представляют собой готовые элементы, они также оснащены участками компенсации теплового расширения.

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

Специальные плиты для труб водяного пола

  1. Так же как и в случае с бетоном начинаем с гидроизоляции поверхности полиэтиленовой пленкой.
  2. Затем укладываем нижний теплоизоляционный слой.
  3. Укладываем трубы теплоносителя, руководствуясь выбранной схемой размещения.
  4. Размещаем слой теплоизоляции с готовыми пазами под трубы теплоносителя.
  5. Подключаем контуры труб к распределительному коллектору.
  6. Включаем давление в 1,5 раза большее, чем номинальное и проводим суточное тестирование системы.
  7. При успешном испытании начинаем укладывать черновой пол, а затем и финишное покрытие.

Водяной теплый пол в деревянном доме своими руками

Водяную систему обогрева пола можно разместить и в деревянных строениях. Существует три основных способа монтажа труб в домах такого типа:

Модульный нагреваемый пол

Самым простым с точки зрения монтажа является модульный пол. Он состоит из готовых деревянных элементах, внутри которых расположены пазы для трубопроводной системы.

Реечный нагреваемый пол

Система водяного отопления с реечным нагреваемым полом монтируется следующим образом:

1.На подготовленную и выровненную поверхность укладываются плиты ДВС шириной около 60 сантиметров. Между ними оставляется паз шириной в 5 сантиметров.

2. В образованные пазы размещается алюминиевый профиль согласно выбранной схеме раскладки.

3. Трубопроводная система монтируется в алюминиевые направляющие.

4. После подключения труб к коллектору и тестирования системы – реечный пол закрывается черновым полом и финишным покрытием.

Водяное отопление в деревянном полу на лагах

Водяной теплый пол в доме своими руками: Инструкция по монтажу + Видео

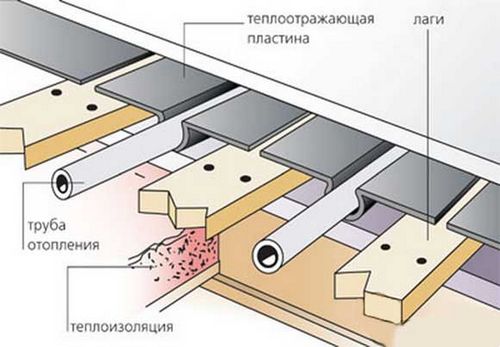

Водяное отопление в деревянном полу на лагах

  1. При необходимости проводим утепление деревянного перекрытия,
  2. Размещаем деревянные лаги, выравниваем их,
  3. Согласно выбранной схеме прокладываем алюминиевый профиль или специальную теплоотражающую конструкцию,
  4. Размещаем систему трубопроводов в алюминиевых направляющих.
  5. Утепляем пространство между профилями и лагами.
  6. Проводим подключение и тестирование системы, при хороших результатах – накрываем конструкцию черновым полом и финишным покрытием.

Для того, чтобы более подробно ознакомиться с порядком монтажа водяного теплого пола в доме своими руками предлагаем вам ознакомиться с учебными видеофайлами.

Видео — водяной теплый пол в доме своими руками
