Технология укладки водяного теплого пола своими руками пошагово!

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Содержание:

Технология укладки водяного теплого пола своими руками пошагово!

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованного отопления. Но на деле в большинстве случаев согласовать проект не получится.

Технология укладки водяного теплого пола своими руками пошагово!

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Технология укладки водяного теплого пола своими руками пошагово!

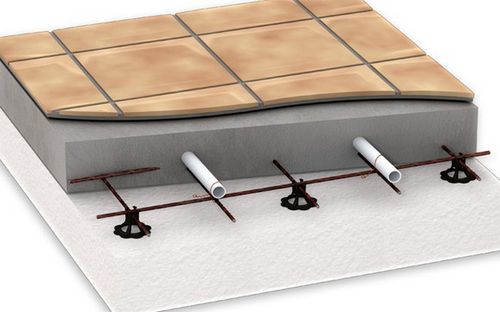

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Технология укладки водяного теплого пола своими руками пошагово!

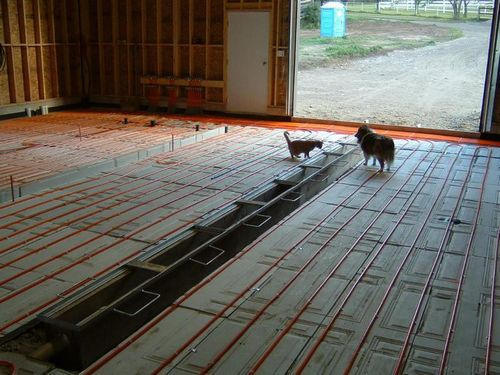

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Технология укладки водяного теплого пола своими руками пошагово!

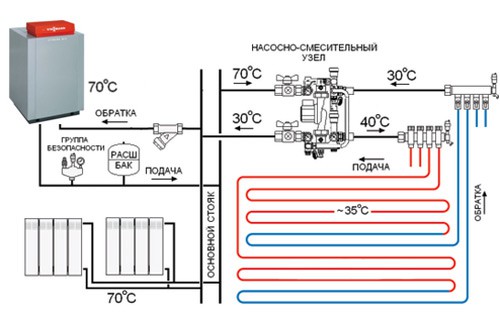

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Технология укладки водяного теплого пола своими руками пошагово!

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительного узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Технология укладки водяного теплого пола своими руками пошагово!

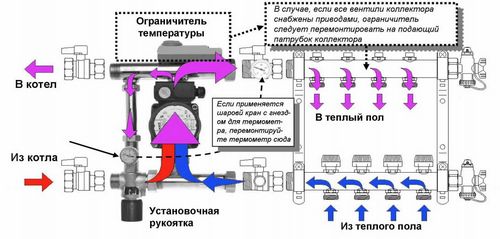

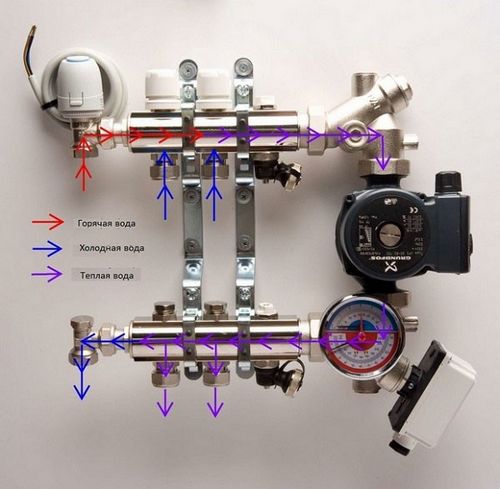

Коллектор и схема работы водяного теплого пола

Распределительный узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Технология укладки водяного теплого пола своими руками пошагово!

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Технология укладки водяного теплого пола своими руками пошагово!

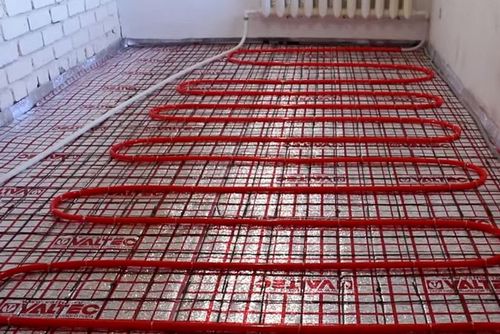

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Технология укладки водяного теплого пола своими руками пошагово!

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

Технология укладки водяного теплого пола своими руками пошагово!

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

  • высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
  • высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
  • ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

  • сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
  • невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованного отопления.

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Технология укладки водяного теплого пола своими руками пошагово!

Проект

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Технология укладки водяного теплого пола своими руками пошагово!

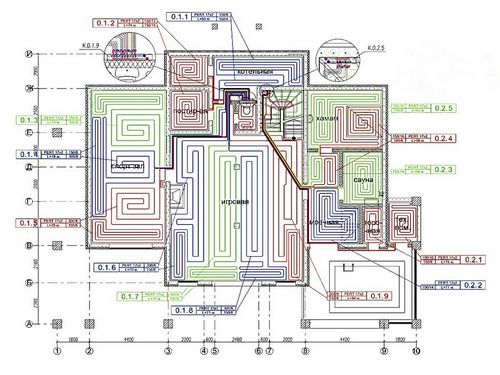

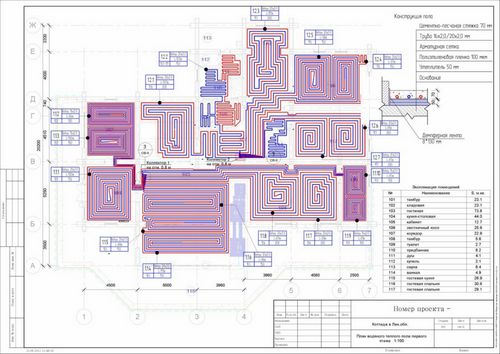

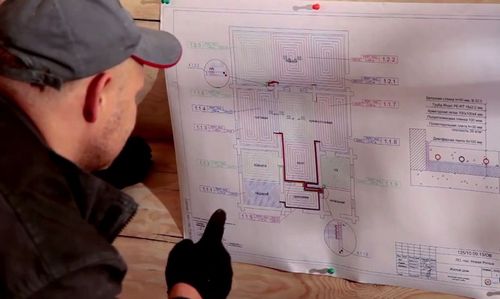

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Технология укладки водяного теплого пола своими руками пошагово!

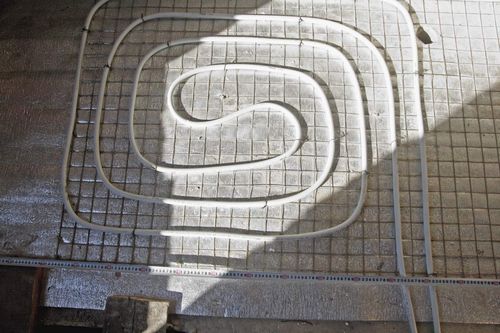

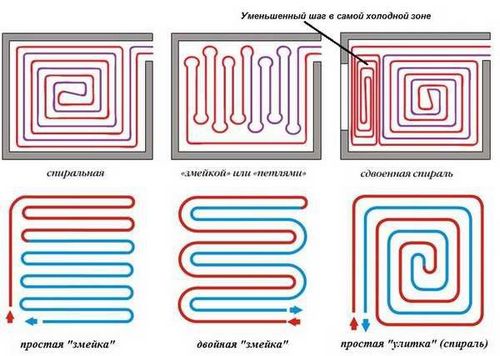

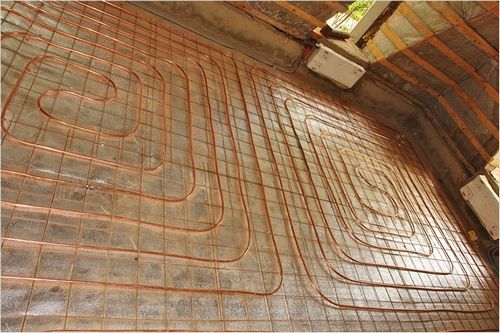

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Технология укладки водяного теплого пола своими руками пошагово!

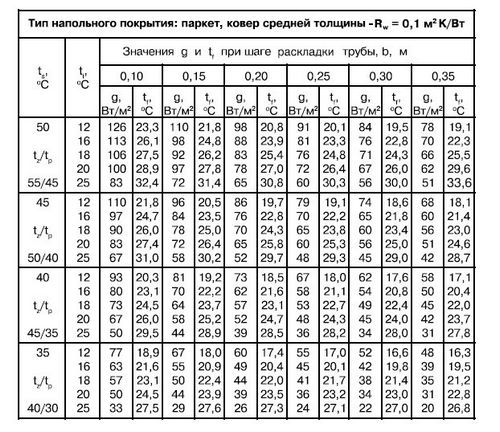

Расчет системы теплого пола

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео - Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

Технология укладки водяного теплого пола своими руками пошагово!

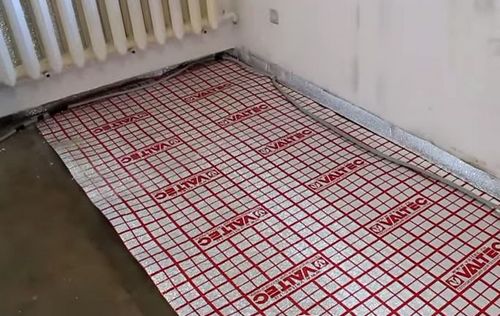

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

Технология укладки водяного теплого пола своими руками пошагово!

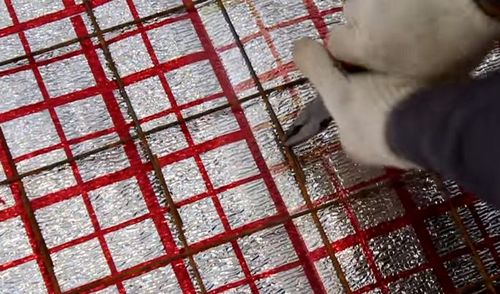

Укладка армирующей сетки

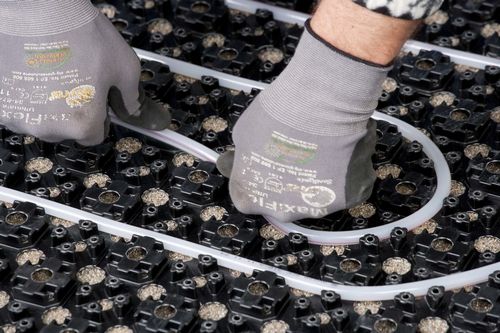

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Технология укладки водяного теплого пола своими руками пошагово!

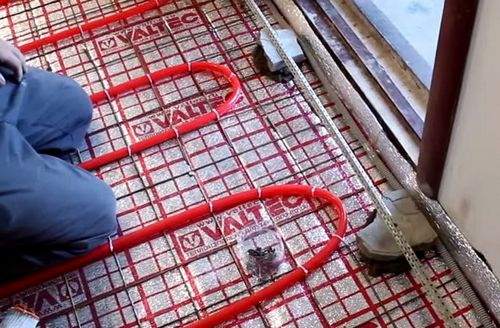

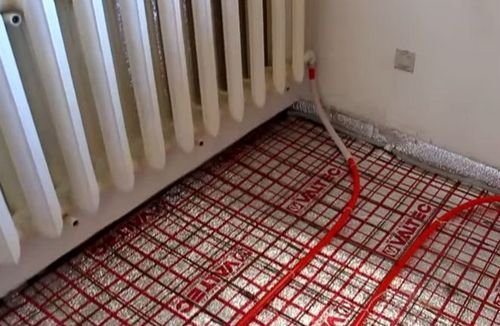

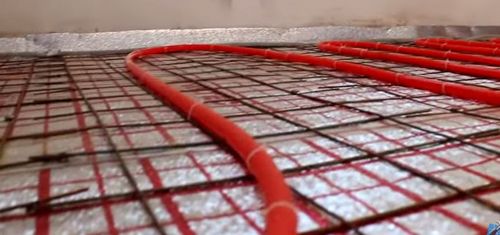

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Технология укладки водяного теплого пола своими руками пошагово!

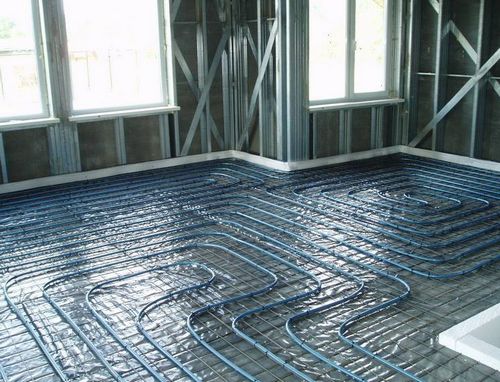

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Технология укладки водяного теплого пола своими руками пошагово!

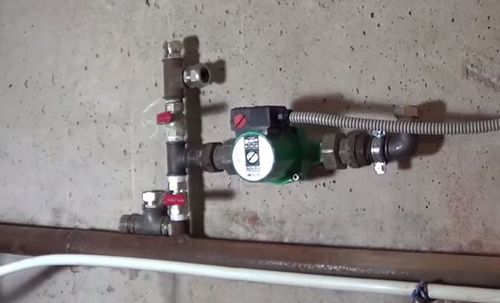

Насос в системе теплого пола

Технология укладки водяного теплого пола своими руками пошагово!

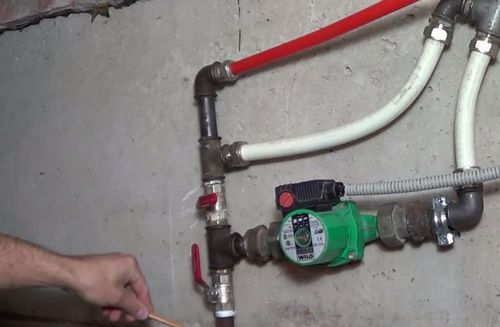

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео - Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Заливка финишной стяжки

Технология укладки водяного теплого пола своими руками пошагово!

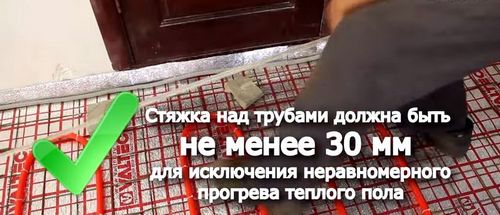

Толщина стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Технология укладки водяного теплого пола своими руками пошагово!

Установка маяков

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

Технология укладки водяного теплого пола своими руками пошагово!

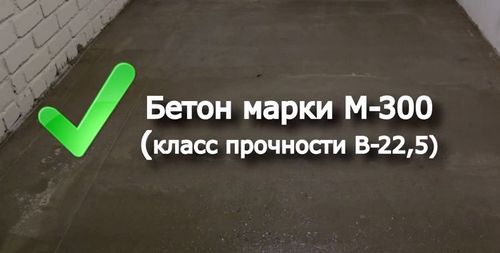

Бетон для стяжки

Технология укладки водяного теплого пола своими руками пошагово!

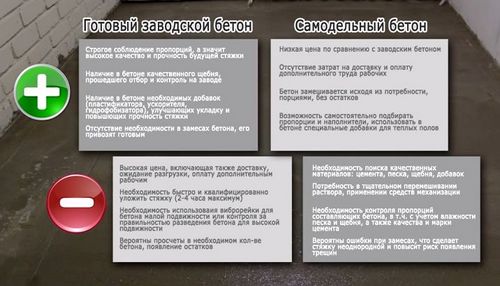

Плюсы и минусы смесей для заливки теплого пола

Технология укладки водяного теплого пола своими руками пошагово!

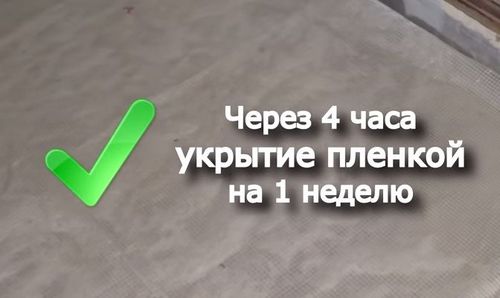

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола
