Жизнь современного человека, проживающего в собственном доме, невозможно представить без комфорта и удобств, которые ему обеспечивают всевозможные бытовые электроприборы. Люди настолько привыкли к большинству полезных функций работающих от электричества домашних помощников, что зачастую не обращают на них внимания, принимая как данность. Но электричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется заземление в частном доме своими руками 220В.

Содержание:

Заземление в частном доме своими руками 220В и 380В

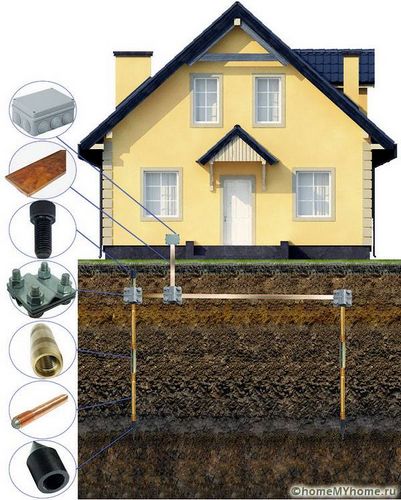

Общая схема устройства заземления

В каких целях устраивается заземление?

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, газовый котел), просто нельзя эксплуатировать без данной защиты.

Заземление в частном доме своими руками 220В и 380В

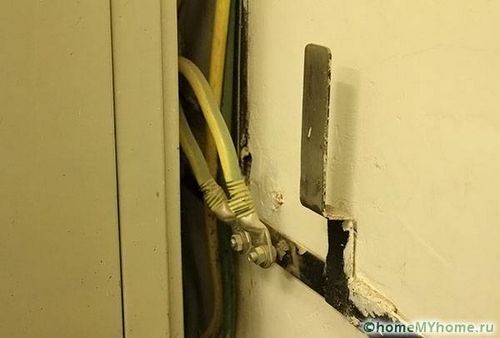

Заземление газового котла

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке, например, стиральной машины, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Типы заземлений

Используется два типа заземлений в частном доме, устраивающихся своими руками 380В и 220В: рабочее и защитное.

Рабочее

Устраивается преимущественно в целях предупреждения внезапного повышения напряжения в использующихся в быту приборах, возникающего вследствие нарушения изоляции обмотки трансформатора. Эффективная защита обеспечивается также при попадании в здание молнии — благодаря тому, что весь разряд уходит в грунт, бытовые приборы не выходят из строя.

Защитное

Такой тип устраивается путем принудительного подсоединения через проводник корпуса электроприбора с землей. Как правило, для устройства такого заземления вполне достаточно наличия розеток с заземляющей клеммой, но некоторые виды техники требуют дополнительной защиты.

Заземление в частном доме своими руками 220В и 380В

Защитное заземление

Защитное заземление обязательно должно быть предусмотрено для следующих бытовых потребителей тока:

  • Стиральной машины. Ее эксплуатация проходит в условиях повышенной влажности, при этом корпус имеет большую электрическую емкость.
  • Микроволновая печь. Главным элементом этого прибора является магнетрон большой мощности. При недостаточном контакте заземления в розетке возможно значительное возрастание уровня электромагнитных излучений. Большинством производителей предусмотрена установка клеммы на тыльной стороне печи для дополнительной ее защиты.
Заземление в частном доме своими руками 220В и 380В

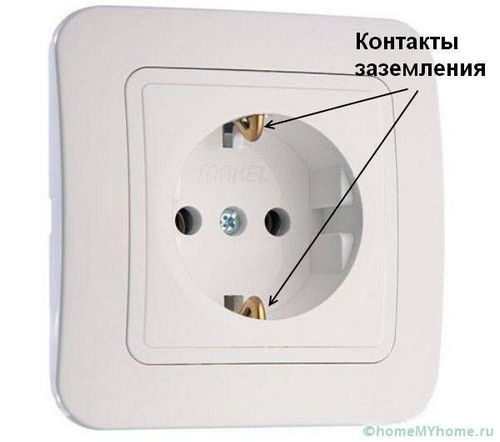

Розетка с заземляющим контактом

  • Компьютер. Блок питания этого, без сомнений, незаменимого прибора зачастую создает напряжение на корпусе системного блока, что небезопасно для пользователя. Заземление ПК осуществляется посредством подсоединения провода заземления к одному из винтов системного блока.
  • Бойлер. Для нагрева воды в этом устройстве используется электроток. Любая утечка тока на корпус устройства, работающего в условиях высокой влажности, опасна для человека.

Заземление 220В и 380В: отличия

Заземление в частном доме своими руками 380В и 220В имеет лишь несущественные отличия.

Контур в обоих случаях сооружается аналогично, различие есть только в способе подключения к домашней системе электроснабжения. В сети однофазной напряжением 220 В используются розетки с тремя контактами: фазой, нулем и заземлителем. В трехфазных сетях напряжением 380 В применяется 5 проводов и розетки с пятью полюсами: те же ноль и заземление, но фазы — три.

Полезная информация! Не допускается применение нулевого провода для заземления в частных домах своими руками 380 В и 220В – это может повлечь порчу недешевых бытовых электроприборов, а также создать реальную опасность находящихся в доме людей.

Виды заземлителей

Заземлители могут применяться двух видов:

  • естественные;
  • искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

Заземление в частном доме своими руками 220В и 380В

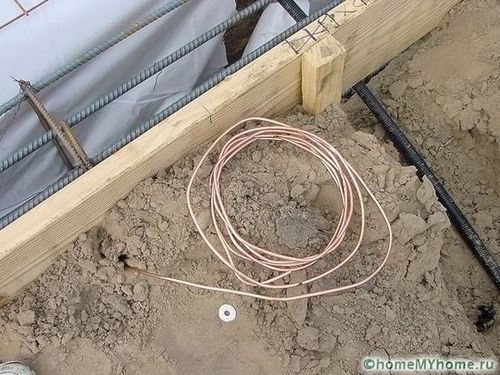

Фундаментное заземление

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

  • горизонтальные - изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;
Заземление в частном доме своими руками 220В и 380В

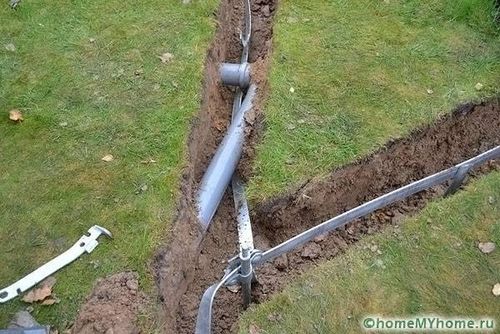

Горизонтальный заземлитель (стальная полоса 40х4 мм)

  • вертикальные - отрезки стального уголка, забиваемые в почву;
Заземление в частном доме своими руками 220В и 380В

Элементы вертикального заземления

  • заглубленные - изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

  • сталь круглая Ø 10-16 м;
  • сталь полосовая сечением 40х4 мм;
  • сталь угловая 50х5х5 мм.
Заземление в частном доме своими руками 220В и 380В

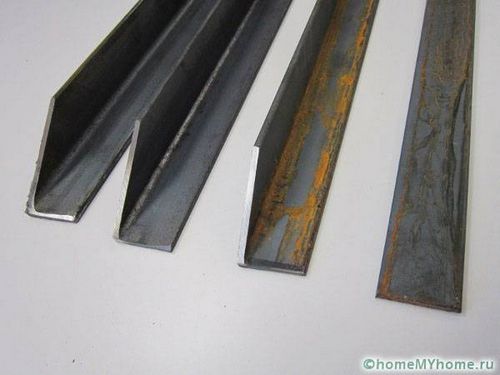

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру - она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора, отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

Заземление в частном доме своими руками 220В и 380В

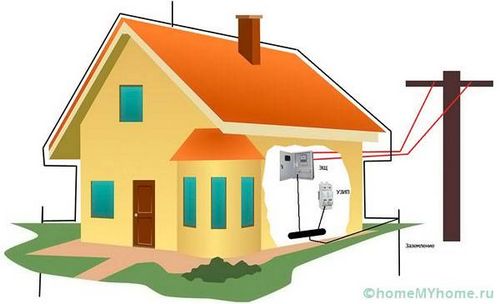

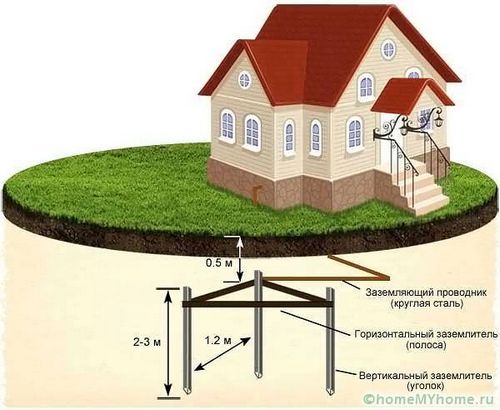

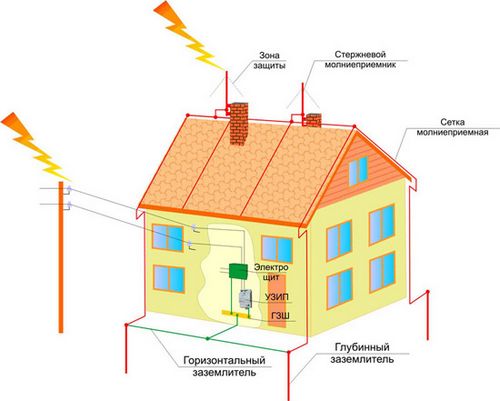

Схема заземления дачи

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

Заземление в частном доме своими руками 220В и 380В

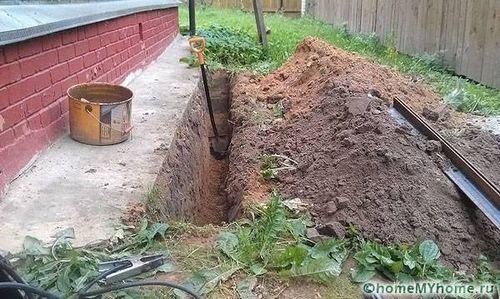

Траншея для контура токовой защиты

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

Заземление в частном доме своими руками 220В и 380В

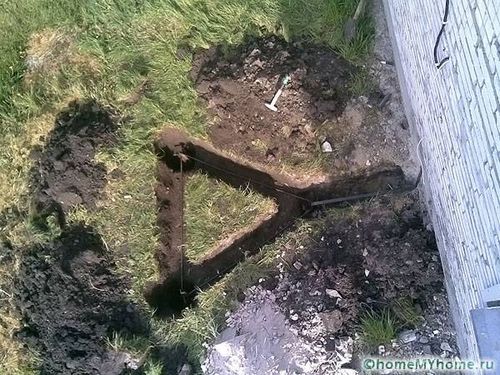

Треугольный контур заземления

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

Заземление в частном доме своими руками 220В и 380В

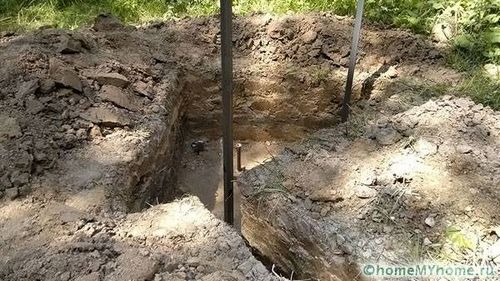

Монтаж контура

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

Заземление в частном доме своими руками 220В и 380В

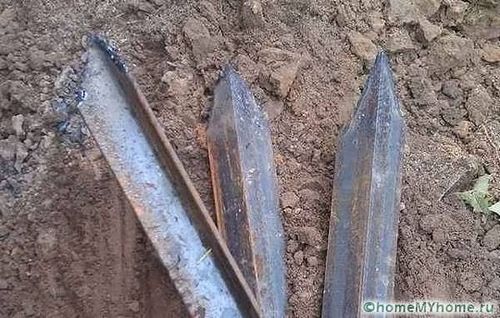

Заточка конца уголка-электрода

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

Заземление в частном доме своими руками 220В и 380В

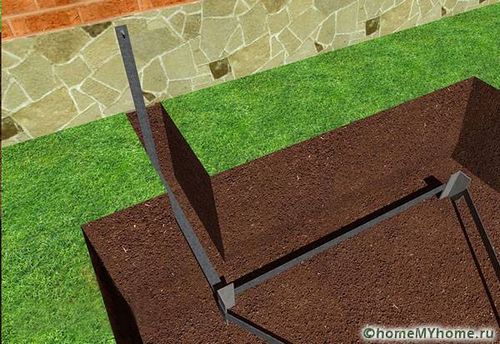

Металлический треугольный каркас

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

Заземление в частном доме своими руками 220В и 380В

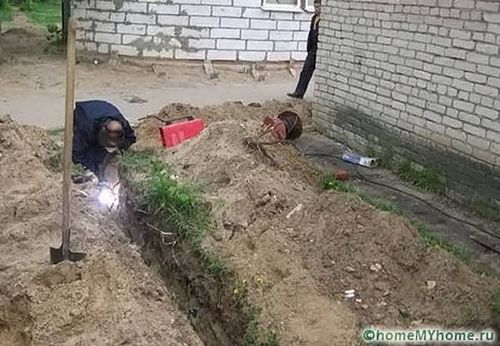

Сварочные работы

Заземление в частном доме своими руками 220В и 380В

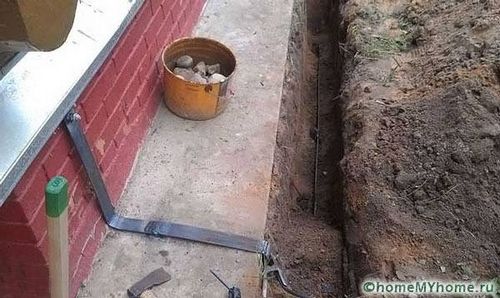

Вывод пластины у фундамента дома

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

Заземление в частном доме своими руками 220В и 380В

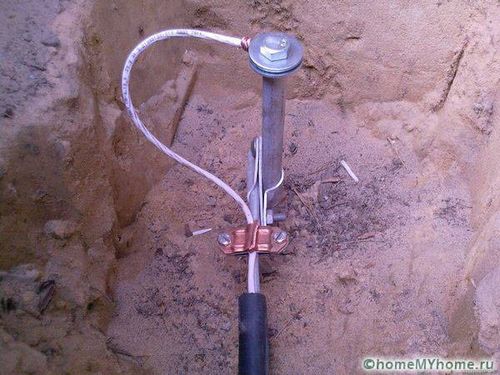

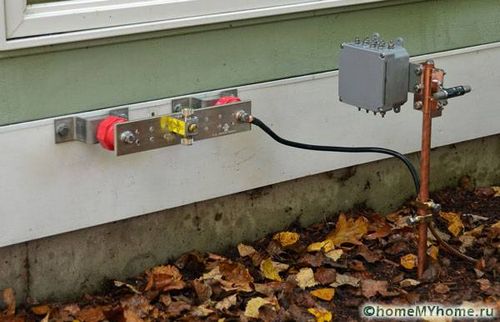

Подсоединение кабеля

Полезная информация! Если в месте устройства контура находятся песчаные грунты, их токопроводимость можно увеличить раствором соли. Единственным недостатком этого способа следует назвать быстрое окисление металла, что со временем приведет к снижению мощности заземления.

Проверка правильности монтажа

По завершении работ обязательно провести замер сопротивления устроенного заземления.

Сопротивление контур должно составлять:

  • для сети напряжением 380В – 2 Ом;
  • для сети напряжением 220В – 4 Ом.

Для проведения измерений рекомендуется использовать мультиметр, стоимость которого достаточно высока, но можно пойти и другим путем.

Заземление в частном доме своими руками 220В и 380В

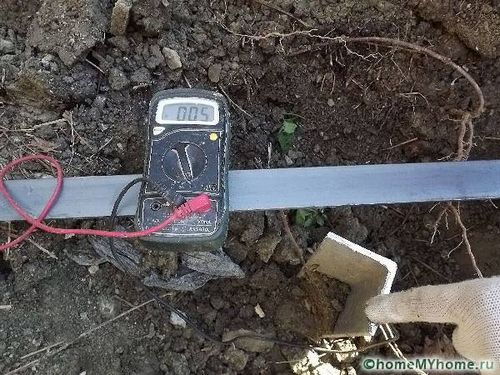

Проверка заземления мультиметром

Работоспособность можно легко проверить при помощи лампы мощностью более 100Вт. Для этого необходимо подключить лампу одним контактом к фазе, а другим – к заземляющему контуру. Яркий свет лампы свидетельствует о правильности монтажа, тусклое горение – о слишком слабом контакте между элементами контура и необходимости более ответственно подойти к соединению стыков.

Заземление в частном доме своими руками 220В и 380В

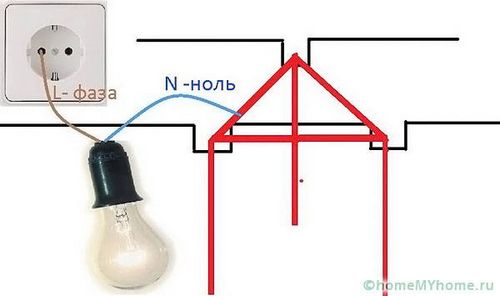

Проверка при помощи лампы

Полное отсутствие свечения лампы означает наличие ошибки, для устранения которой, возможно, придется полностью проверить всю систему.

Заключение

Самостоятельное устройство заземления в собственном доме нельзя назвать невыполнимой задачей. Для ее решения потребуется лишь подобрать вид контура и запастись требующимися материалами и инструментом. Для выполнения сварочных работ можно привлечь знакомых либо нанять специалиста, выкопать траншеи – вполне по силам и самому. Если знаний в области электрики не хватает, можно, опять-таки, обратиться к друзьям или пригласить специалиста со стороны. В любом случае, заземление своими руками обойдется намного дешевле заключения договора с какой-нибудь фирмой.

Видео: как правильно сделать заземление для дома
