Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Содержание:

• Прибор для поиска проводки
• Приборы поиска электорпроводки профессиональные
  • Старинные дедовские способы поиска проводов в стене
• Попробуем заняться логикой
• Причины обрыва проводки
• Чем найти обрыв провода в стене
• Видео о детекторах и методах поиска скрытой проводки

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

• При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
• При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
• Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
• При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки

Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.

2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.

3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15−20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

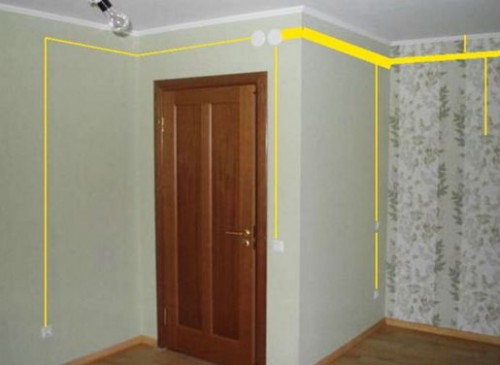

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Исходя из этого, можно предположить следующее:

• От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
• Линию, как правило, тянут отступив на 10-15 см от потолка и на 10 см от плинтусов.
•  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропр оводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из-за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.
