Как сделать теплый водяной пол своими руками - пошаговая инструкция!

Различные советы о том, как правильно устроить полы с подогревом, дают довольно много полезной информации, однако провести собственные расчеты в отдельно взятом примере с их помощью не выйдет. Потому эффективность функционирования конструкции будет зависеть от рук мастера.

Чтобы начать работу по устройству водяных теплых полов, понадобятся:

Содержание:

Расчеты для укладки в доме системы теплых полов и выполнение плана-сетки
Необходимые материалы для устройства
Как работает система теплового водяного пола
Устройство бетонного пола с функцией обогрева
Пример выполнения теплого водяного пола

Как сделать теплый водяной пол своими руками - пошаговая инструкция!

мягкий карандаш;
рулетка для измерения;
калькулятор;
линейка;
миллиметровая бумага.

Расчеты для укладки в доме системы теплых полов и выполнение плана-сетки

На миллиметровой бумаге начертите план помещения, взяв масштаб 1 см = 0,5 м. Также здесь важно максимально точно указать места дверей и окон. Нанесите проект размещения труб, по которым будет подаваться горячая вода, четко распланируйте местоположение контура. Важно брать во внимание определенные моменты.

Согласно техническим нормам, промежуток между трубами, размещенными по краям, и стеной должен равняться 20-25 см.
В зависимости от диаметра шланга расстояние между «спиралями» либо «змейками» стоит делать 35-50 см.
Отходящая от стояка труба должна устанавливаться возле того места, откуда идет холод в дом – двери или окна;
У наружных стен должна иметься максимальная плотность размещения шланга, в центральной части комнаты его можно прокладывать реже. Наиболее оптимальная схема монтажа выгладит так: рядом с окнами, дверью входной и наружными стенами шаг укладки – 15 см, а на другой площади – 30 см.
С целью уравновесить входящий поток жидкости и обратный следует выполнять крепление с шагом 10 см.
Петли, несущие тепло, не должны превышать 100 м по длине, поскольку могут возникнуть значительные гидравлические потери в системе.
Крайний контур должен размещаться на расстоянии не больше 15 см от стены.

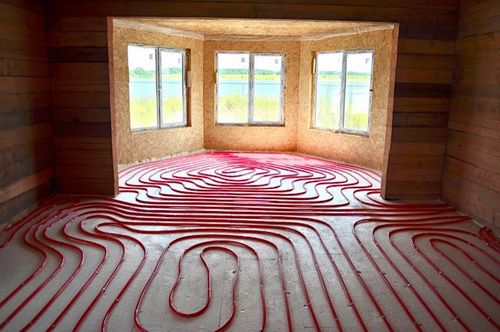

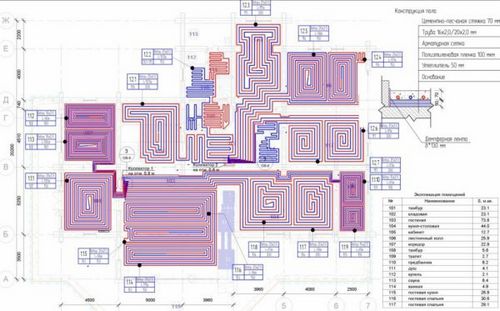

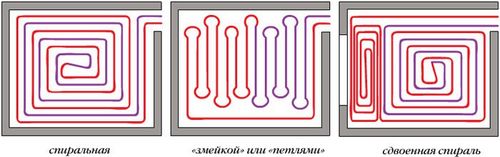

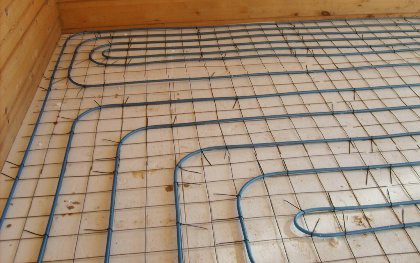

Способы укладки теплого пола

Спроектированный чертеж будет служить базой для подбора необходимого числа труб и их длины. На миллиметровке нужно подобрать длину контура и согласно масштабу выполнить перевод значений в настоящий размер. На подвод системы к стояку понадобится еще 2 м. Их также стоит взять в расчет. Таким образом, у вас выйдет необходимое число труб для установки их в системе теплого водяного пола.

Для водяных "ковров" нужен качественный шланг

Нужно определить правильный диаметр шланга. Обычно он колеблется от 16 до 20 мм. Иногда применяют 25-мм трубы. От диаметра трубы зависит и ее допустимый угол изгиба, и толщина будущего пола.

Необходимые материалы для устройства

Отталкиваясь от показателя толщины стяжки, выполняемой после укладки системы обогрева, вам понадобится конкретный объем раствора, который также нужно рассчитать. Объем воды определяем методом проб. Важно получить нерастекающуюся смесь. Однако раствор и не должен быть очень густым, поскольку это может отразиться на сложности отделки и шлифовки поверхности. Песок и цемент берется в пропорции 3/1. Не всегда самому нужно делать состав стяжки – можно купить специальную сухую смесь для устройства наливного пола.

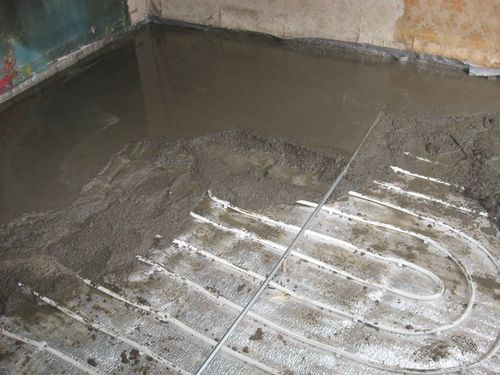

Быстрая укладка тёплого пола происходит благодаря минимальному количеству воды в песчано-цементном растворе стяжки

С целью теплоизоляции берут материал (алюминиевую фольгу) в том количестве, который нужен для конкретной площади помещения. Для этого потребуется умножить ширину комнаты на ее длину – выходит значение в метрах квадратных. Затем следует учесть товарную формацию материала и проводить последующий расчет. Оптимальными здесь считаются ламинированные полотна. Фольга на алюминиевой основе дает возможность распределить тепло равномерно и предотвратить его потерю. Фольга является подложкой для основного утеплителя.

Трубы укладываются на слой гидроизоляции

Все элементы для выполнения отопительной системы стоит брать с запасом. Вам потребуются:

шурупы-саморезы,
дюбели,
крепежные элементы для шланга,
маяки.

Как работает система теплового водяного пола

Как сделать теплый пол

Согласно схеме, под напольным покрытием в помещении размещается шланг. По системе поступает горячая вода либо другая жидкость, которая передает тепло к используемой поверхности. В качестве обогревающего компонента используют также этиленгликоль либо антифриз. До того момента, когда пол нагреется, носитель тепловой энергии распределяет и отдает тепловую энергию рядом размещенному материалу и элементам.

Сейчас есть возможность выполнить три типа устройства пола: на основе деревянных полотен, из бетонного состава и полистирольный.

В большинстве случаев в строительстве дома используют бетонные покрытия, реже – деревянные блоки, включающие в себя отопительный контур. Рассмотрим бетонный наливной пол.

Устройство бетонного пола с функцией обогрева

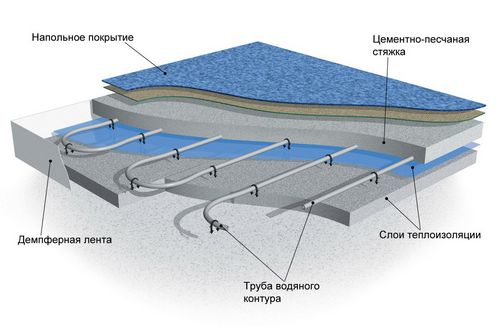

Устройство теплого пола

Такая система устанавливается на железобетонные капитальные перекрытия с будущим созданием цементно-песчаной стяжки. Среди мастеров такой вариант называют «заливным» либо «мокрым». Надежность и эффективность способа на практике проявляется в высокой подаче тепла и отличных характеристиках прочности.

Теплый водяной пол традиционный объединяет в себе такие составляющие:

трубы;
гидроизоляция;
перекрытие;
армированная стяжка;
теплоизолирующий материал;
финишное покрытие.

В общей своей толщине это устройство составляет от 7 до 15 см. По всему периметру помещения специалисты рекомендуют проложить демпферную ленту, которая предотвратит потери тепла и укрепит стяжку в местах стыка со стенами. На перекрытиях с неровными поверхностями либо в комнатах, имеющих продолговатую форму, имеет смысл сделать деформационный шов, компенсирующий расширения стяжки при повышении и понижении температур. Для частных домов его обычно выполняют по линии дверного проема, прямо под порогом.

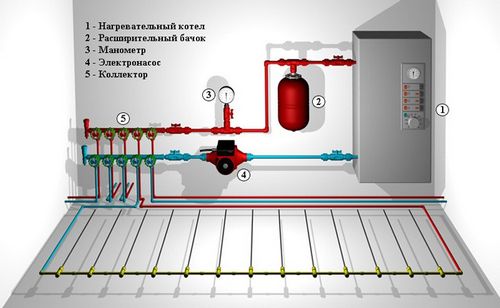

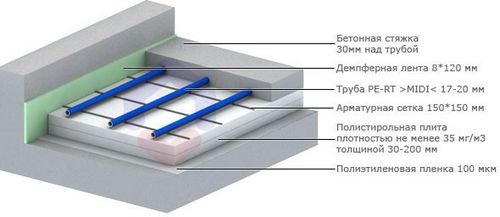

Как видно из рисунка, схема устройства водяных теплых полов не так уж и сложна

Теплоизолирующие материалы

Для устройства теплоизоляции можно взять такие материалы:

полипропилен;
пробковая подложка;
пенополистирол;
профильный пенополистирол.

В большинстве случаев сейчас используют профильный материал с пароизоляционной пленкой, который включает в себя специальные «бобышки», сделанные для закрепления труб 18, 17 и 16 мм. Плиты включают боковые замки, которые делают легче операцию соединения щитов. Сам по себе материал дорогой, но при этом в работе очень удобен.

Выбор труб

Главным компонентом всей отопительной системы являются трубы. Именно от них зависит продолжительность службы и качество функционирования целой водяной конструкции. Наиболее экологичными считаются трубы PE-Xc.

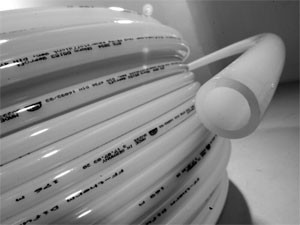

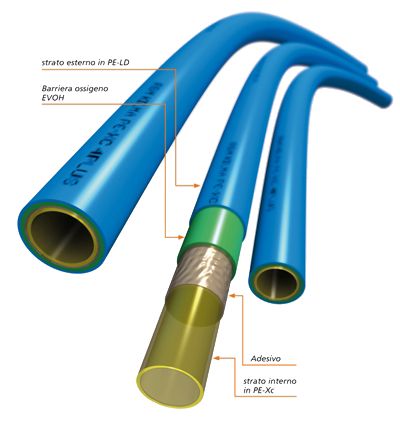

Наиболее экологичными считаются трубы PE-Xc

Укладка передающей тепло трубы осуществляется двумя способами: змеевидно либо спиралью. По технологии монтажа второй метод проще и нуждается в меньшей работе насоса. В домах, где есть линейный уклон, лучше использовать первый вариант, поскольку так легче будет удаляться воздух из шланга.

Материал для стяжки

Во время подготовки смеси на основе цемента и песка для устройства стяжки рекомендуют применять пластифицирующие вещества. Если их не использовать, то придется укладывать слой не меньше 5 см в толщину, а если применять, то данное значение можно снизить до 3 см. Чтобы конструкция долго и надежно служила, нужно использовать армирующую сетку. В случае, когда площадь помещения больше 40 кв.м, советуют взять в качестве армирующего слоя полипропиленовую фибру.

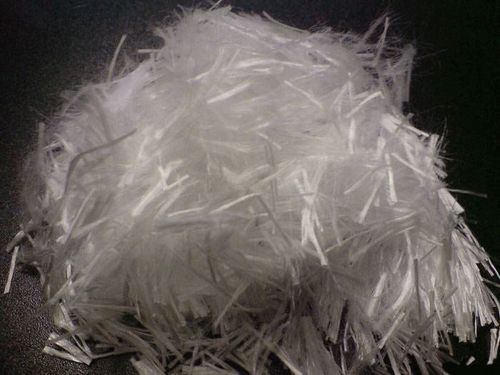

Фибра полипропиленовая

Верхний слой

Если говорить о декоративном напольном покрытии, то наиболее эффективную отдачу тепловой энергии обеспечивают керамика и камень. Верхним элементом всего «пирога» могут служить полимерные и текстильные материалы, толщина которых не превышает 10 мм. Допускается и применение паркета, однако здесь стоит принимать во внимание нормативы влажности, поскольку можно столкнуться со вспучиванием и рассыханием дерева.

Во всех вариантах важно учитывать значение покрытия – оно не должно быть выше 0,15 м²К/Вт.

Пример выполнения теплого водяного пола

Прежде чем выполнять работы, надо знать, что устройство такой системы отнимет у комнаты пространство примерно 8 см от пола. Поэтапное обустройство теплого пола состоит из следующих пунктов:

Работа с основанием

Изначально удаляют с поверхности чернового пола всю грязь, мусор, жирные и масляные пятна, а потом приступают к обустройству первого слоя. Как правило, в доме используют стяжку на основе смеси песка и цемента. Ее укладывают в строгом соответствии с горизонтальностью – по маякам. Допускается устройство наливных полов с использованием современных самовыравниющихся смесей. Чтобы тепло распределялось равномерно, нужно сделать поверхность идеально ровной.

Прокладывание контура

Согласно составленной вами схеме выполните раскладку труб. Изначально не стоит их закреплять слишком плотно.

Установка коллектора

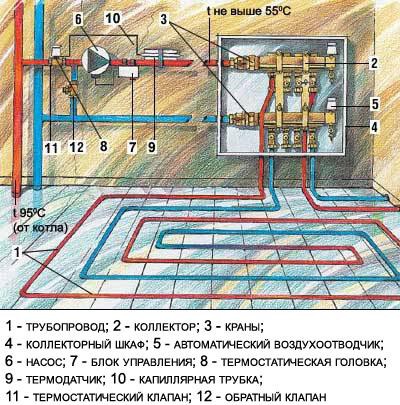

Схема-пример подключения водяного теплого пола

Выделенное пространство для стыковочных компонентов, которые соединяют нагревательные трубы и систему подачи тепла дома, должно быть скрыто в специальном шкафу. Лучше всего сделать нишу с целью сэкономить пространство. Примерные размеры шкафа: 600х400х120 мм. Это стандартные имеющиеся в продаже коллекторные шкафы. Размещать в них можно как стыки, так и определенные регуляторные системы.

Присоединение шкафа

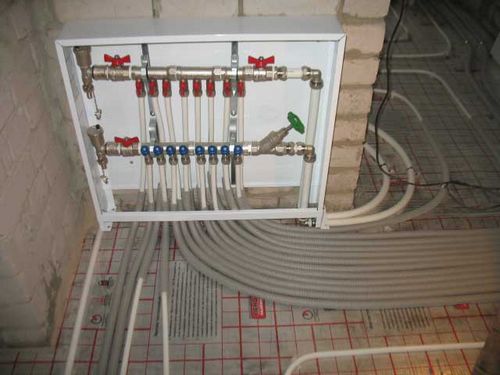

Коллекторная группа теплого водяного пола

Сделайте в шкафу доступ возвратного шланга и подающей трубы котла. Закрепите на них запорные вентили. Подсоедините коллектор и поставьте заглушку на его конец. Прекрасный вариантом станет установка разветвителя.

На одном конце следует вкрутить отводчик воздуха, а на другом – сливной кран. Таким образом, вы будете иметь возможность отключать отапливаемую систему в одной или другой комнате при необходимости выполнять экстренный ремонт.

Укладка слоя теплоизоляции и гидроизоляции

Следует на бетонное основание постелить полотна из алюминиевой фольги либо полиэтилена:
По периметру на 2 см выше уровня стяжки закрепите демпферную ленту.
В качестве теплоизоляционного материала возьмите плиты из минеральной ваты, пенопласта, пенополистирола, пробки, пенобетона, пенопласта. По вашему желанию подобранный компонент должен характеризоваться достаточным значением температурного сопротивления, который будет превышать в целом все показатели греющих слоев.
Не требуется дополнительная гидроизоляция, если в качестве теплоизоляционного материала вы взяли пенопласт с фольгой.
Толщина слоя берется в зависимости от мощности автономной системы отопления, присутствия или отсутствия отапливаемого помещения на этаж ниже, термического сопротивления пола.
Имеет смысл приобрести теплоизолятор для теплых водяных полов, поскольку он имеет по одной стороне выступы под трубы.

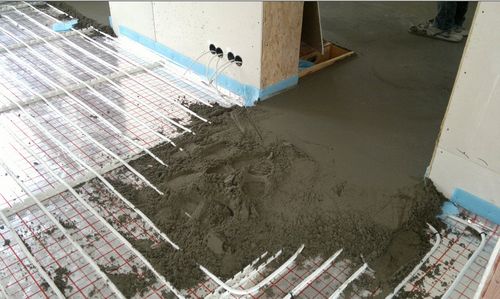

Проверка работы и выполнение бетонной стяжки

Важно проверить функциональность системы до выполнения устройства стяжки. Только после проверки правильной работы всей системы можно укладывать наливной пол или цементный раствор, делая идеально ровной поверхность по установленным маякам. После отвердения смеси нужно сделать еще одну проверку работы системы и только потом браться за устройство напольного покрытия.
