Лотки железобетонные: технические требования и классификация, расшифровка маркировки, цены

Для отвода воды от дорог и зданий, прокладки различных видов коммуникаций и теплотрасс используют специальные защитные конструкции – железобетонные лотки, изготовленные из высококачественных антикоррозионных материалов. Важным преимуществом ЖБИ конструкций является их доступная цена, заметная экономия времени на проведение строительных и монтажных работ. Ознакомление с классификацией защитных изделий поможет выбрать нужный тип и размер железобетонных лотков для решения конкретной инженерной задачи.

Лотки железобетонные: технические требования и классификация, расшифровка маркировки, цены

Оглавление:

  1. Технические требования
  2. Виды лотков
  3. Размеры
  4. Расшифровка маркировки
  5. Расценки

Особенности и назначение

Материалом служит бетон плотностью не менее 2400 кг/м3, упрочненный арматурой класса А-I, A-II или арматурной проволокой B-I. По способу изготовления различают вибролитые и вибропрессованные лотки. Второй тип более устойчив к агрессивному влиянию внешней среды, бетон на вибропрессе получается плотным, с равномерной структурой и низкой водопроницаемостью. Стенки изделий иногда упрочняют с помощью накладок из оцинкованной стали.

К лоткам, согласно ГОСТ 13015.0-83, 10268-80, предъявляются следующие требования:

  • прочность бетона на сжатие – не менее М300;
  • размер частиц заполнителя бетонной смеси – максимум 15 мм;
  • применяемый портландцемент – марка не ниже М400;
  • толщина слоя бетона над арматурой – минимум 15 мм;
  • на рабочей поверхности не должно быть наплывов бетона, раковин глубиной более 2 мм и диаметром более 3 мм;
  • на наружной поверхности возможно наличие усадочных трещин не толще 0,1 мм.

По выполняемым функциям защитные ЖБИ изделия классифицируют следующим образом:

1. водоотводные лотки (тип Л, серия 006.1-2/87) – применяются для создания дренажных, канализационных и коллекторных сетей, служат для транспортирования сточных, подпочвенных и дождевых вод;

Лотки железобетонные: технические требования и классификация, расшифровка маркировки, цены

2. кабельные (тип УБК, УБС, серия чертежей 3.006.1-2,87) – предохраняют от повреждения кабельные каналы (электротехнические, информационные, связи) и шины, прокладываемые под землей, а также являются надежными электроизоляторами, предотвращая контакт высоковольтных силовых линий с почвой;

3. лотки теплотрасс (тип Л, серия 006.1-8) – защищают трубы, заполненные паром или горячей водой от потерь тепла, давления и смещения грунта, коррозионного разрушения, грызунов;

4. дренажные (МЖБЛ) – для отвода подпочвенной, талой и дождевой влаги от фундаментов домов, автостоянок, пешеходных зон, автомобильных трасс, железнодорожного полотна;

5. автодорожные (тип Л, Б; серия 503.1-66) – удаляют воду с автодорог к откосам;

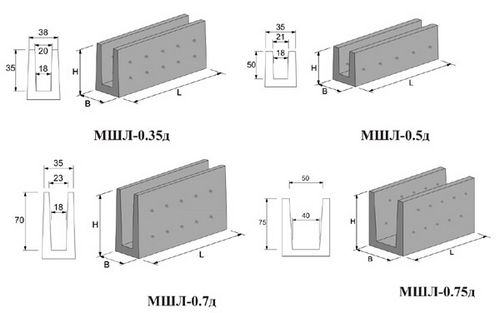

6. междушпальные, межпутевые (МПЛ, МШЛ, серия 501-68) – для отведения воды от железнодорожных линий.

Железобетонные водоотводные лотки могут выполнять различные функции. В зависимости от цели применения, исполнения и способа монтажа их делят на следующие группы:

  • ливневые – для сбора и отведения большого объема воды, образующегося во время проливных дождей;
  • канализационные – транспортируют стоки к коллекторам;
  • телескопические – для сбора воды на склонах и насыпях и ее сброса на специально отведенном участке; при строительстве дорог с их помощью создают поперечную дренажную систему;
  • водопропускные – являются желобами для обеспечения самотечного движения воды.

Лотки железобетонные: технические требования и классификация, расшифровка маркировки, цены

Разновидности лотков

Промышленностью выпускаются изделия с прямоугольным, треугольным, трапециевидным, эллиптическим, параболическим сечением. Нужную форму подбирают в зависимости от решаемых технических задач.

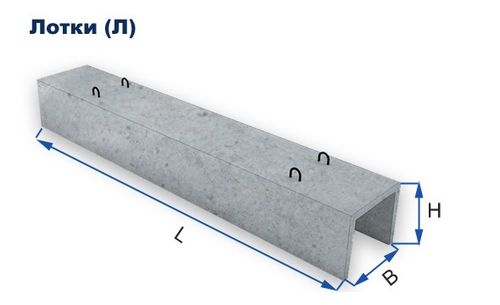

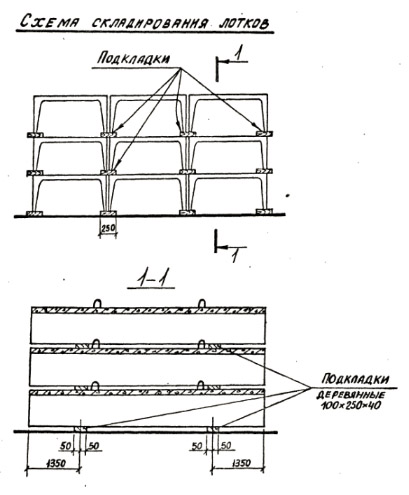

1. Квадратные или прямоугольные. Наиболее распространенный тип – короб П-образного сечения, напоминающий желоб. Такой профиль имеют лотки канальные железобетонные: в них укладываются пучки кабелей, промежутки заполняются бетонной смесью, а гидроизоляция производится с помощью мастики. В дренажных системах тоже чаще всего используют железобетонные водопропускные лотки прямоугольного сечения.

2. Треугольные. Это оптимальный вариант для ливневой канализации, проложенной вдоль автодорог, предпочтителен треугольный профиль.

3. Трапециевидные. Такая форма свойственна телескопическим водоотводным лоткам: укладывая вдоль склона, их вставляют друг в друга. Это позволяет выдержать напор воды, возникший из-за разности высот.

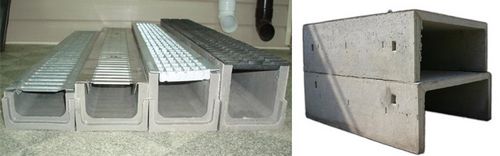

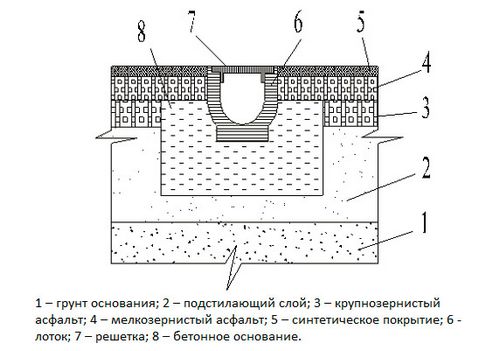

4. Параболические. Они служат для водоотведения, дренажа, удаления стоков и дополняются решетками из чугуна, нержавеющей стали, пластика. Ограждения обеспечивают безопасность, выполняют эстетическую роль и являются преградой для мусора. ЖБИ лотки параболического сечения устанавливают на «подушку» из бетона, стыки заделывают раствором.


В каждой из названных групп встречаются разные модификации ЖБИ – цельные, сборные, широкие, узкие, доборные.

Лотки железобетонные: технические требования и классификация, расшифровка маркировки, цены

Габариты лотков

Размер изделия зависит от его функционального назначения, марки и расчетной нагрузки. Варьируются длина, ширина, высота, толщина стенок, объем. Условно лотки делятся на две категории: стандартные и нестандартные. Наиболее востребованными являются ГОСТовские ЖБИ с такими габаритами:

  • прямоугольные и квадратные – 2970х420х360; 2970х1840х570; 2970х2780х1060 мм;
  • трапециевидные – 2990х280х280; 2990х1180х430; 2990х2080х880 мм;
  • параболические – 720х420х360; 720х1160х1310; 720х2780х1060 мм.

Нестандартные лотки имеет смысл заказывать для крупных объектов, чтобы окупилась стоимость проектирования и изготовления оснастки. При этом основные параметры должны отвечать общим техническим требованиям.

Лотки железобетонные: технические требования и классификация, расшифровка маркировки, цены

Как маркируются изделия?

Каждая серия имеет определенное обозначение, представляющее собой сочетание букв и цифр. В маркировке, регламентируемой государственными стандартами, зашифрован тип, размер, особенности конструктивного исполнения, индекс нагрузки. Далее приводится несколько примеров обозначений ЖБИ.

1. Для изоляции теплотрасс (например, Л-12-8/2). Буква Л с номером из серии (12) обозначает типоразмер, цифра 8 – расчетную нагрузку в тс/м2. Цифра 2 после штриха свидетельствует, что длина не совпадает со стандартным габаритом (6 м), а составляет ½ от этого показателя – 3 м.

2. Лотки водопропускные. Они маркируются буквами Б или ЛТ. К серии Б относятся изделия с такими габаритами: длина – 1000-2500 мм, ширина – 375-750, высота – 215-450 мм. Размер ЛТ несколько больше: длина – 1000-5980, ширина – 360-1700, высота – 80-1000 мм.

3. Кабельные (например, УБК.2А). Буквенный шифр обозначает, что изделие относится к универсальным кабельным, цифра 2 – типоразмер (1990х500х160 мм). Литера А обозначает, что имеются закладные элементы (сетка и стержни).

Стоимость

ЖБИ являются самым доступным вариантом обустройства системы водоотведения или дренажа. Цена зависит от конструктивных особенностей, класса расчетной нагрузки, пропускной способности (ширины гидравлического сечения), технологии изготовления. Желательно приобретать продукцию от производителя: в этом случае можно избежать таможенных и логистических надбавок. Чтобы убедиться в качестве товара, следует ознакомиться с сертификатом на него и гарантиями качества от поставщика.

Средние цены на лотки, реализуемые в Московской области, приведены в таблице.

Компания Маркировка Размеры, мм Цена, рубли
ЖБИ-Центр Л-1-7 1100х390х370 1 150
Л-300 2950х540х430 3 930
Комбинат ЖБИ-11 Л-1-7 1100х390х370 750
Л-23-5 2300х540х300 3 070
КЖБИ Л-1-8/2 740х420х360 3 800
Л-15-8/2 2980х1840х7200 15 200
Одинцовский ЖБК Лоток телескопический Б-7 1500х890х400 3 350
Дорожный Л-23-5 2360х530х300 3 110
МШЛ-0,7 1500х400х800 3 920
