Делаем печь с котлом водяного отопления

Никто не усомнится, что в русской бане наибольший комфорт достигается в том случае, если установлена дровяная печь с потрескивающими дровами, приятным духом и потрясающим жаром от живого огня. Плохо только, что дров требуется иногда уж слишком много для того, чтобы растопить баньку и насладиться процессом очищения. Значительно ускорить нагрев помещения и приготовление бани может помочь водяной котел отопления, который встраивается непосредственно в печь. Такой тандем значительно повышает КПД дровяной печи и позволяет сэкономить время и дрова. Основная идея заключается в том, что встраиваемый котел даже при малых габаритах обеспечивает колоссальную теплоотдачу. Сейчас же поговорим о том, как реализовать подобное улучшение дровяной печи с использованием подручных средств в короткий срок.

Содержание:

Печь с котлом водяного отопления своими руками - Узнайте подробнее!

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Печь с котлом водяного отопления своими руками - Узнайте подробнее!

Установка котла для кирпичной печи

Как правильно поместить котел в печь?

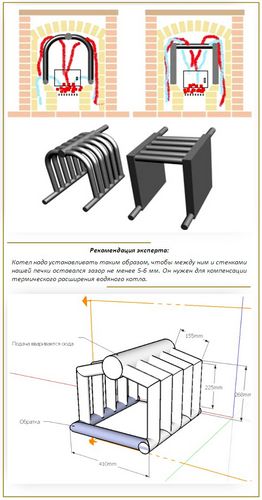

Наиболее эффективный вариант водяного котла получается при использовании в качестве материала трубы или листового металла толщиной от 3,5 до 5 мм. В таком варианте можно расположить котел непосредственно в топке печи и тем самым обеспечить максимальную эффективность. На рисунке выше представлен вариант конструкции самого нагревательного водяного котла и его схематичного местоположения в топке. При использовании труб лучше отдать предпочтение бесшовным, если же таких нет под рукой, то имеющийся шов следует дополнительно заварить.

Подачу горячей воды от котла в систему отопления следует располагать исключительно в самой верхней точке котла. Расположение ввода обратки не регламентируется, однако логичнее всего ее расположить внизу для улучшения циркуляции воды.

При расположении любого котла в печи следует обеспечить наличие зазора между внешними стенками котла и кирпичной кладкой печи. Это необходимо для компенсации теплового расширения металла котла.

При сваривании труб следует обязательно срезать фаску по контуру среза труб. Это позволяет заполнить сварным швом всю толщину трубы и надежно скрепить детали без опасения, что они разойдутся в процессе эксплуатации.

Устанавливая котел внутри печи, следует придерживаться горизонтального уровня. Однако можно и несколько отступить от этого правила для того, чтобы обеспечить максимальную высоту точке вывода подачи из котла.

Установка печи со встроенным котлом

Наиболее оптимальным вариантом для бани станет печь, в которую заведомо, еще на этапе возведения, вмонтирован специально подготовленный водяной котел. В таком случае печь приобретает свои специфические особенности в плане конструкции, что в значительной степени повышает эффективность всей системы и ее компактность.

Печь с котлом водяного отопления своими руками - Узнайте подробнее!
Печь с котлом водяного отопления своими руками - Узнайте подробнее!

Установка такой печи имеет самый высокий КПД теплоотдачи

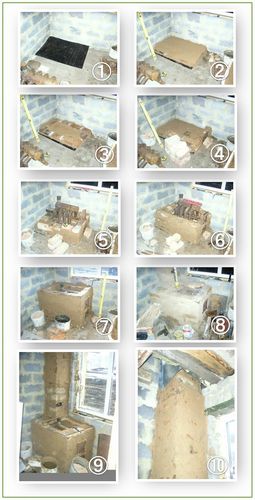

Кладка кирпичей для печи с водяным котлом выполняется следующим образом:
  1. Закладывается фундамент из бетона с армированием.
  2.  Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
  3.  Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
  4.  Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
  5.  Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
  6.  При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
  7.  Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
  8.  В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.
Печь с котлом водяного отопления своими руками - Узнайте подробнее!

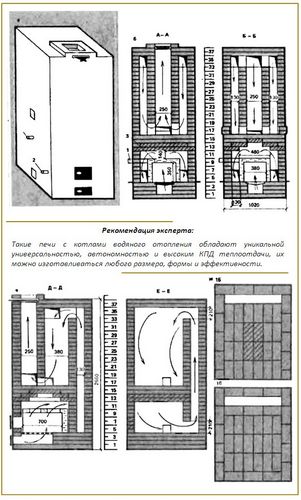

Схема укладки кирпичей для печи с водяным котлом
