Полимерная краска по металлу: инструкция по покраске своими руками, видео и фото

Тема этой статьи — полимерная краска для металла. Мы выясним, чем этот тип покрытий отличается от всех остальных и как он наносится на основание. Кроме того, нам предстоит более детально исследовать одного из представителей класса полимерных красок — эмаль ПС-160 «Жидкий пластик».

• 1 Что это такое
• 2 Исследование образца
  • 2.1 Состав
  • 2.2 Область применения
  • 2.3 Характеристики
  • 2.4 Подготовка поверхности
  • 2.5 Нанесение
• 3 Альтернатива
• 4 Заключение

Полимерная краска от Dufa.

Что это такое

Полимерная краска представляет собой суспензию пигмента в растворе полимера. И, как говорил Додо Алисе, уже началась путаница. Дело в том, что большая часть современных красок — это именно смесь растворителя, полимера (то есть органического или неорганического соединения со сложной структурой молекулы, состоящей из повторяющихся участков) и растворителя.

Несколько особняком держатся разве что водно-дисперсионные краски. Граница, впрочем, довольно условна: да, полимер не растворен, а содержится в краске в виде дисперсии (упрощенно говоря, мелких капель); однако после испарения воды на окрашенной поверхности остается все та же смесь полимера с пигментом.

Вывод будет довольно неожиданным. Если придерживаться буквоедской позиции, почти все современные краски — полимерные. Под этим названием продаются полиуретановые и алкидные  эмали, эпоксидные покрытия, раствор стирола в ацетоне и многое-многое другое.

Любопытно: среди авторемонтников полимерная покраска металла ассоциируется с автоматическим окрашиванием и последующей термообработкой. Полимеризация покрытия происходит непосредственно на окрашиваемой поверхности во время ее нагрева. Однако и эта технология — лишь частный случай использования полимеров для защиты стали и других металлов.

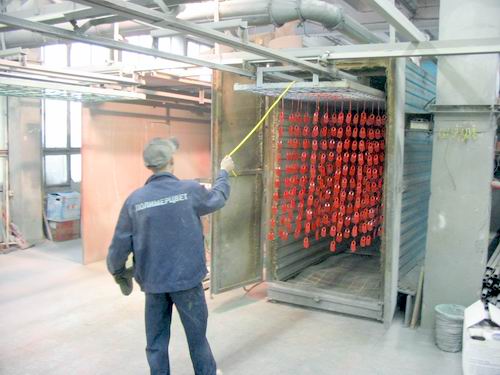

Окрашенные детали отправляются в печь для высокотемпературной полимеризации краски.

Исследование образца

Итак, встречайте испытуемого. Это полимерная эмаль украинского производства  ПС-160, гордо названная «Жидкий пластик». Нами она выбрана, прежде всего, за доступность: цена килограмма составляет около 100 рублей (см.также статью «Покраска под старину своими руками различных материалов»).

Состав

Производитель озвучивает состав краски таким образом:

1. Полистирол.
2. Растворитель.
3. Пигмент.
4. Специальные добавки.

Проще говоря, жидкий пластик представляет собой раствор измельченного пенопласта в толуоле или сольвенте с добавкой собственно красителя. Приготовленный своими руками аналогичным образом клей рекомендовался некогда журналом «Юный техник» для склеивания пластмассы.

После испарения растворителя на окрашенной поверхности и в самом деле образуется прочное покрытие, не отслаивающееся при серьезных механических нагрузках, перепадах температуры и влажности.

Область применения

Поскольку мы исследуем лишь покрытия для металла, ограничимся соответствующей частью широкой сферы применения ПС-160.

Она может использоваться:

1. Для обработки трубопроводов (включая теплотрассы).
2. Для покрытия металлических полов в производственных, складских помещениях, на кораблях и т.д.
3. Для защиты металлоконструкций бассейнов, в том числе постоянно контактирующих с водой.
4. Для окраски несущих элементов зданий, мостов, виадуков и прочих ответственных конструкций.

Мост Форт в Шотландии непрерывно красится с момента своей постройки в 1890 году. Морская вода уничтожает любое покрытие в течение года. Последний проект властей — покраска моста полимерным составом, которого должно хватить на четверть века.

Характеристики

Давайте уделим внимание тем характеристикам краски, которые могут быть так или иначе выражены в числах.

• Продолжительность сушки одного слоя — 60 минут.
• Расход на квадратный метр поверхности при нанесении пневматическим распылителем — 210 граммов.
• Массовая доля нелетучих веществ в поставляемой краске — не менее 23%. При необходимости уменьшить вязкость она может разбавляться.

Внимание: производитель рекомендует использовать в качестве разбавителей только толуол или нефтяной сольвент. Добавка уайт-спирита, ацетона или другого растворителя превратит эмаль в эмульсию и повлияет на качество покрытия.

• Стойкость пленки при статическом воздействии воды для температуры +20С — не менее 48 часов. С практической стороны эта характеристика означает, что окрашенный металл может контактировать с водой без каких-либо ограничений.

После окраски за стальные опоры причала можно не переживать.

Подготовка поверхности

Опубликованная производителем инструкция по подготовке поверхности металлоконструкций под покраску выглядит так:

1. Поверхность обезжиривается. Для этой цели могут использоваться бензин, ацетон, уайт-спирит и любые другие растворители.
2. Сварные швы очищаются от шлака и окалины.
3. Затем вся поверхность зачищается от ржавчины и прочих прочных загрязнений. Производитель настоятельно рекомендует использовать пескоструйные установки; при небольшом объеме работы, однако, куда проще воспользоваться металлической щеткой или соответствующей насадкой к ручному электроинструменту.

Полезно: изготовитель краски допускает использование преобразователей ржавчины, которые химически трансформируют ее в нерастворимую прочную пленку. Пластовая ржавчина, впрочем, удаляется только механически.

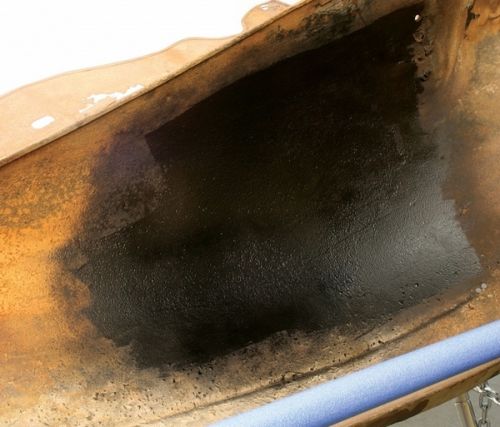

Часть корродировавшей  поверхности обработана преобразователем ржавчины.

Если поверхность под окраску ПС-160 ранее была окрашена красками любого типа — они удаляются.  Предварительная грунтовка не требуется; окраска стальной поверхности выполняется не позже чем через 6 часов после ее зачистки от ржавчины: влажный воздух очень быстро вызовет ее повторное появление.

Нанесение

ПС-160 рекомендуется наносить как минимум двумя слоями с помощью кисти, валика или распылителя. При использовании краскопультов используются стойкие к органическим растворителям шланги. Покраска выполняется при температуре воздуха и окрашиваемой поверхности не ниже -5 градусов и атмосферной влажности не выше 70%.

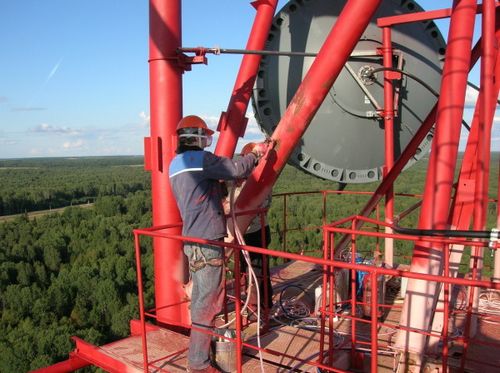

На фото — окраска металлоконструкции краскопультом.

Не рекомендуется красить в жаркую солнечную погоду и при быстром падении температуры, делающем возможным выпадение росы. В первом случае неравномерная сушка может вызвать частичное отслоение покрытия; во втором — роса может помешать надежной адгезии краски к поверхности.

Альтернатива

Есть ли разумная альтернатива полимерным краскам по металлу? Мы, разумеется, говорим не об эстетической стороне, а о функциональной — качественной защите от коррозии.

Как минимум не уступает полимерам прочностью и долговечностью покрытие, полученное в результате холодного цинкования. Нанесенная краскопультом, валиком или кистью дисперсия мелкого цинкового порошка в органическом растворителе с небольшим количеством связующего  после высыхания образует на поверхности стали тонкий слой цинка, защищающий основание от коррозии.

Так, электропроводная краска Zinga может использоваться для долговременной защиты металлоконструкций, эксплуатирующихся под открытым небом и контактирующих с морской водой.

Раз уж мы затронули необычные краски, упомянем еще один их класс — так называемые, противопожарные покрытия. Огнезащитные краски по металлу — Полистил, Контрфайер и их многочисленные аналоги — при нагреве вспучиваются и образуют огнестойкую пену, надежно теплоизолирующую окрашенную конструкцию.

Огнезащитная краска Крауз.

Заключение

Как обычно, в видео в этой статье читатель найдет дополнительную информацию (читайте также статью «Краска для дерева для внутренних работ – особенности выбора»).

Успехов!
