Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Содержание:

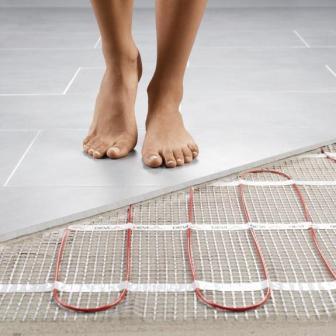

Устройство электрического теплого пола

Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого м

Технология монтажа электрического теплого пола своими руками, фото и видео
онтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

Технология монтажа электрического теплого пола своими руками, фото и видео
По принципу работы нагревательные кабеля делятся на два типа:

  1. Саморегулирующиеся.
  2. Резистивные.

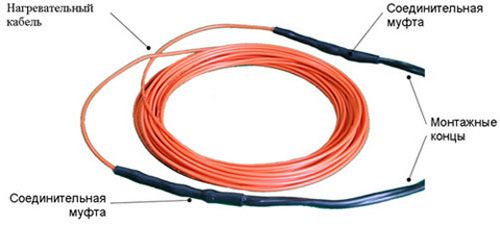

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Технология монтажа электрического теплого пола своими руками, фото и видео

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

WordPress Image Carousel Plugin

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 — 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 — 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Технология монтажа электрического теплого пола своими руками, фото и видео

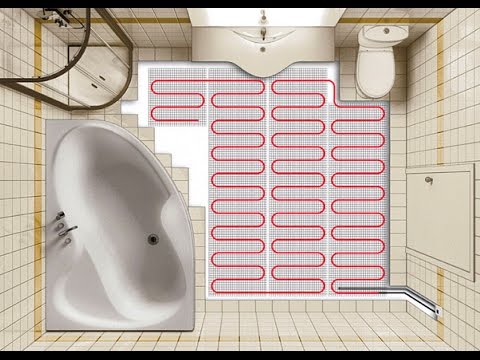

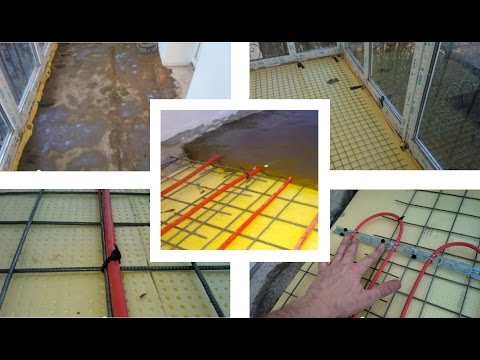

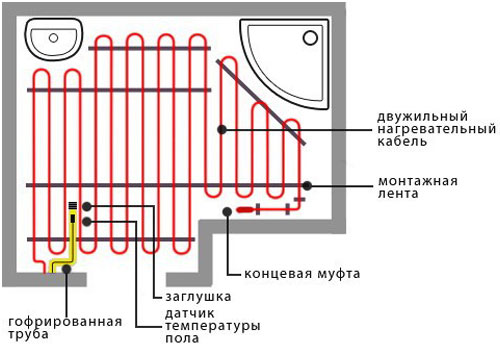

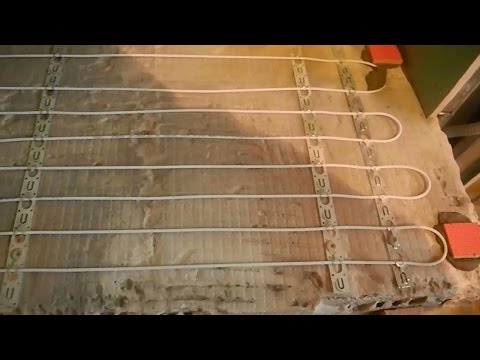

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать цементно-песчаной стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

  • Технология монтажа электрического теплого пола своими руками, фото и видео
    Серкеты монтажа тенлого пола
  • Ошибки монтажа теплого пола
  • Технология монтажа электрического теплого пола своими руками, фото и видео
    Монтаж под плитку
  • Технология монтажа электрического теплого пола своими руками, фото и видео
  • Технология монтажа электрического теплого пола своими руками, фото и видео
  • Технология монтажа электрического теплого пола своими руками, фото и видео
WordPress Image Carousel Plugin

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео: Обмуфтовка греющего кабеля от А до Я

Видео: Саморегулирующийся греющий кабель что такое пусковой ток

Видео: Монтаж теплого пола на основе нагревательного кабеля своими руками

Видео: Как сделать электрический теплый пол ч.2

Видео: Монтаж теплого пола
