Сервопривод для теплого пола - как работает, правила выбора и монтажа

Работа теплого пола зависит от многих факторов. Эта система состоит из многих компонентов, которые необходимо установить правильно, и которые выполняют определенную функцию. Одним из таких элементов является сервопривод. Он используется при монтаже водяного теплого пола.

Сервопривод – это особое приспособление, которое применяется для регулировки потока теплового носителя. Производится это за счет закрытия и открытия регулирующих вентилей, которые находятся на коллекторе.

Содержание:

Сервопривод для теплого пола - как работает, правила выбора и монтажа

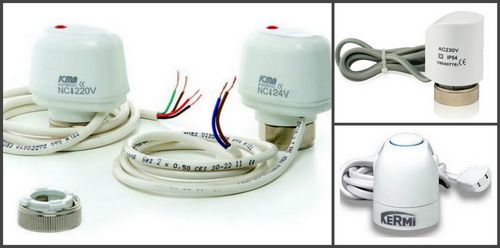

Классификация устройств

Итак, сервопривод можно разделить на такие виды:

  • Механический. Он достаточно прост для управления, так как имеет элементарное устройство. Главным достоинством представленного изделия является его невысокая стоимость и долговечность. Для регулирования температуры достаточно просто немного повернуть колесико на приборной панели в сторону увеличения или уменьшения показателя. При этом постоянный контроль работы аппарата производить не надо, так как дальнейшее функционирование происходит автоматически. Единственным недостатком механического сервопривода, который предназначается для водяного теплого пола, является то, что нет возможности запрограммировать минимальное температурное значение. Поэтому ручная настройка может занять некоторое время. Если есть необходимость уйти из дома на длительное время, нужно будет выставить необходимое температурное значение вручную.
Сервопривод для теплого пола - как работает, правила выбора и монтажа
  • Электронный. Такой сервопривод обладает широкими функциональными возможностями. Благодаря электронному дисплею можно наблюдать, насколько правильно работает система водяного теплого пола, есть ли неисправности. Кроме того, представленное приспособление имеет такое же простое устройство, как механический вариант. Однако использовать его гораздо удобнее. Регулировка температуры водяного теплого пола производится автоматически, без вмешательства человека. Однако использование его имеет существенный недостаток: достаточно высокую стоимость.
Сервопривод для теплого пола - как работает, правила выбора и монтажа
  • Дистанционный. Главным преимуществом представленного приспособления является то, что все необходимые настройки можно совершать, не находясь вблизи коллектора. То есть дистанционный сервопривод имеет 2 датчика, которые могут очень точно отслеживать разницу температур в помещении. При этом такое устройство способно функционировать примерно в 9-ти разных режимах. Поэтому приспособление дает возможность строго следить за тем, сколько электрической энергии расходуется. Главным требованием к такому сервоприводу является то, что на коллектор лучше устанавливать тот аппарат, который идет в комплекте с системой водяного теплого пола. То есть фирма-изготовитель должна быть одна и та же.

Кроме того, можно выделить еще закрытые и нормально открытые аппараты. Если взять первый случай, то тут клапан находится закрытым по умолчанию, поэтому даже при подаче напряжения теплоноситель не пройдет через него. Что касается нормально открытого сервопривода, то нагретая вода проходит через него без препятствий.

Видео, описывающее работу теплого пола с нормально открытыми сервоприводами:

Принцип работы и устройство сервопривода водяного пола

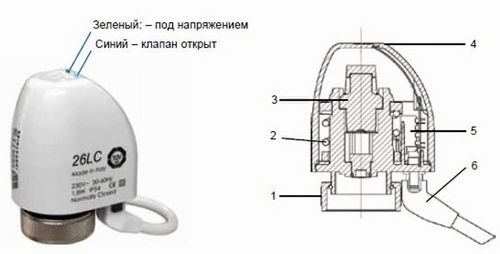

Любой сервопривод, который применяется для систем теплого водяного пола, имеет следующее устройство: пружинный механизм и емкость (сильфон), в которой находится специальная жидкость – толуол. Под воздействием температуры представленное вещество способно расширяться и оказывать давление на шток термического клапана, который, в свою очередь, выдвигается. В этом случае клапан закрывается.

После того как жидкость внутри сервопривода остынет, клапан возвращается в исходную позицию. Остывает устройство гораздо дольше, чем нагревается. Нужно отметить, что есть устройства, которые работают без толуола. В этом случае шток перемещается вследствие нагрева компенсационного термического элемента. Он представлен в виде пружины или пластины, способной вследствие нагрева менять свое расположение.

В верхней части сервопривода можно увидеть специальный выдвигающийся механизм, который не только определяет, как посажен термопривод в клапане, но и может показывать режим работы клапана (включен он или нет).

Сервопривод для теплого пола - как работает, правила выбора и монтажа

Еще сервопривод, который устанавливается на системе теплого водяного пола, обладает специальной защитой от перегрева. То есть в случае превышения допустимой температуры благодаря встроенному механизму выключения питания приспособление перестает работать. Подключать такие устройства можно как на отдельный термостатический клапан, так и на клапан коллектора.

В зависимости от того, какими техническими параметрами обладает помещение, в котором будет оборудован водяной теплый пол, можно использовать сервопривод, работающий от переменного или постоянного тока. Подробнее о его работе расскажет в видео Дмитрий Шумаков:

Как правильно выбрать изделие?

Итак, самое главное правило, которое следует учитывать при выборе приспособления – это не внешний вид, а тип сервопривода. Нужно также учитывать то, насколько он совместим с термостатом. Лучше всего отдать предпочтение универсальному аппарату, который хорошо управляет любым типом сервопривода (закрытым или открытым).

Кроме того, при использовании универсального приспособления мастер может в любое время поменять закрытый сервопривод на открытый или наоборот. Проблем во время монтажа не возникнет.

Во время выбора также следует учитывать качество устройства. Желательно не приобретать аппарат в несертифицированных точках продаж. Каждый элемент должен иметь сопровождающие документы, гарантирующие его качество. Лучше всего отдать предпочтение известным изготовителям, обладающим хорошей репутацией.

Особенности подключения

Неправильный монтаж устройства может привести к неэффективной работе системы, и даже ее поломке. Поэтому подключение сервопривода следует производить очень ответственно и внимательно.

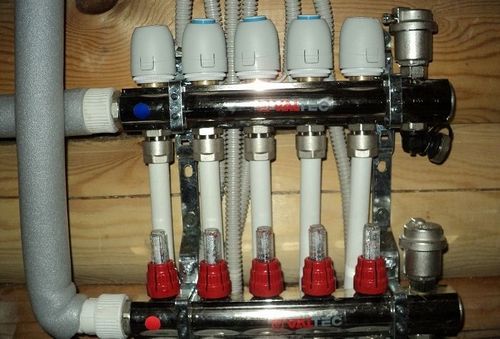

Место расположения приспособления – вентили коллектора. Какой-либо точной схемы подсоединения устройства к системе нет. Все зависит от того, какой термостат предпочел мастер. Если он будет управлять только одним контуром, то сервопривод может быть подсоединен к нему напрямую. Если же термостат отвечает за несколько контуров, значит, провода нужно заводить в специально предназначенные клеммы. Подробнее в видео:

Самые распространенные типы сервоприводов имеют всего два провода, на один из которых поступает ноль, а на второй – фаза. Однако если одного фазного провода нет, то приспособление будет ориентировано на выполнение всего лишь одной функции. То есть устройство будет либо закрывать клапан, либо открывать его.

В любом случае сервопривод – это очень нужное приспособление, которое устанавливается в коллекторе специально для регулирования температуры теплоносителя. Без него водяной теплый пол может работать неэффективно. Ждем ваши комментарии!
