Укладка электрического теплого пола своими руками - этапы работ

Для быстрого обогрева пола с керамической плиткой в ванной, прихожей, лоджии уместно использовать электрический теплый пол. Этот метод обогрева будет дополнительным. Но, несмотря на это, важно соблюдать все требования по укладке электрического теплого пола своими руками. В таком случае у вас будет эффективный дополнительный источник тепла. Особенно это актуально, в период, когда центральное отопление не включено, а в квартире холодновато. Если вы как раз думаете о создании такого обогрева, то эта статья для вас. Первым делом вам следует рассчитать мощность напольного обогрева, а затем ознакомиться с информацией о том, как правильно выполнить все монтажные работы.

Содержание:

• Расчет мощности электрического пола
• Подготовка к монтажу
• Крепеж монтажной планки и нагревательных секций
• Монтаж терморегулятора и температурного датчика
• Стяжка теплого пола
• Видео
• Фото

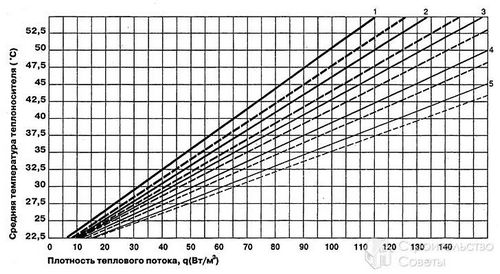

Расчет мощности электрического пола

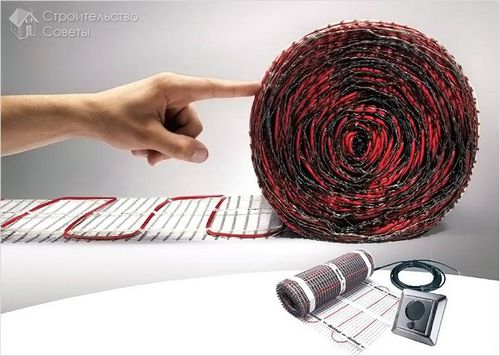

В качестве греющего элемента в этой системе используется кабель. Осуществляя его покупку расчет необходимо делать на 1 м². Так, при выборе следует придерживаться таких параметров:

• Для спальной комнаты 100–150 Вт/м².
• Для кухни, прихожей и коридора 150 Вт/м².
• Для ванной и санузла 180 Вт/м².
• Для балкона/лоджии 200 Вт/м².

Отталкиваясь от этих параметров, вам не составит труда рассчитать нужную мощность для обогрева того или иного помещения.

При расчете не нужно учитывать ту площадь, на которой установлена мебель и другие стационарные предметы. В таких местах укладку электрического кабеля делать не нужно.

Кроме всего прочего, следует учитывать электропроводку жилых помещений, которая рассчитана на 2–4 КВт. Вычисления проводятся по такому принципу: если отапливаемое помещение имеет 5 м², то требуемая мощность 100 Вт/м². Эти цифры умножаем:

100 × 5 = 500 Вт.

Зная необходимую мощность, в магазине покупаете кабель, который соответствует этим параметрам. Например, вам подошел кабель, длиной в 24 м и мощностью в 550 Вт. Чтобы определить нужное количество вам необходимо вычислить шаг его укладки. Поэтому выполняете такое действие:

5 × 100 / 24 = 21 см (S (обогрева) × 100 м кабеля)

Если сложно выполнить такие вычисления самостоятельно, то можно воспользоваться онлайн-калькулятором на сайте производителя. Это позволит вам осуществить точные расчеты мощности и длины требуемого кабеля для создания электрического теплого пола.

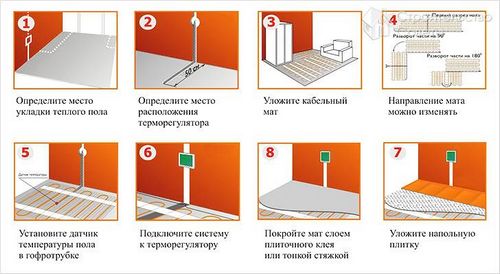

Подготовка к монтажу

Для успешного завершения работы, важно произвести подготовительные работы. Так, начинать необходимо с подготовки места для установки терморегулятора и термодатчика. Как правило, терморегулятор монтируется на высоте от пола не меньше 300 мм. Это место должно быть удобным для управления и регулировки теплых полов. Для установки терморегулятора штробится стена, чтобы потом можно было осуществить укладку провода. Термодатчик в пластиковой гофре укладывается в штробу.

На следующем этапе подготавливается поверхность пола. На нем не должно быть мусора, налипшего цемента и других загрязнений. Если имеются большие перепады высоты, то необходимо сделать тонкую стяжку от 30 мм.

Прежде чем заливать пол стяжкой, поверхность рекомендуется прогрунтовать. Это повысит качество схватывания стяжки с основанием пола.

Чтобы созданный напольный обогрев был эффективным, рекомендуется провести ряд работ по теплоизоляции помещения. Сократив тепловые потери, этот дополнительный источник тепла будет расходовать меньшее количество тепловой энергии. Особенно произвести теплоизоляцию необходимо для пола. Это сократит до 30% потерь тепловой энергии. Укладка теплоизоляционного слоя осуществляется в 2 этапа:

• Вертикально. В этом случае в качестве теплоизоляции является демпферная лента. Она одновременно нивелирует тепловое расширение стяжки и служит отличным средством для экономии тепловой энергии.
• Горизонтально. Настил теплоизоляции выполняется на бетонный пол. Теплоизоляционный материал должен иметь толщину не меньше 20 мм.

Если укладка электрообогрева будет выполняться в помещении с высокой влажностью, то необходимо создать гидроизоляцию. Благодаря этому в основание пола не будет поступать влага.

Крепеж монтажной планки и нагревательных секций

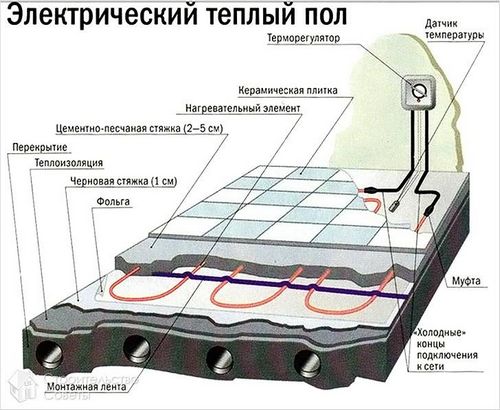

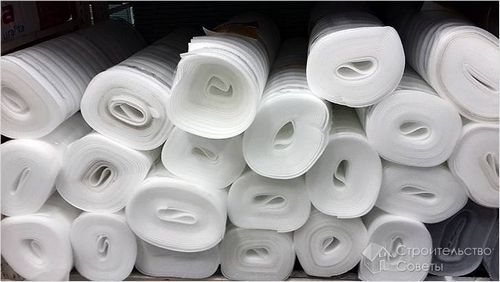

Если поверхность пола уже ровная, настилается фольгированная теплоизоляция. Ею застилается вся площадь помещения. Между собой листы склеиваются скотчем, которым необходимо приклеить и края, так как в процессе монтажа кабеля они могут заворачиваться.

Фольгированная теплоизоляция будет направлять всю тепловую энергию вверх помещения, а также распространять ее равномерно.

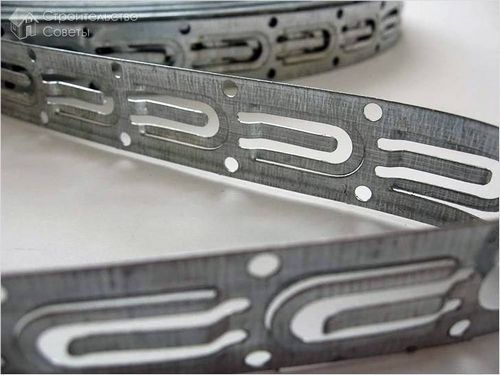

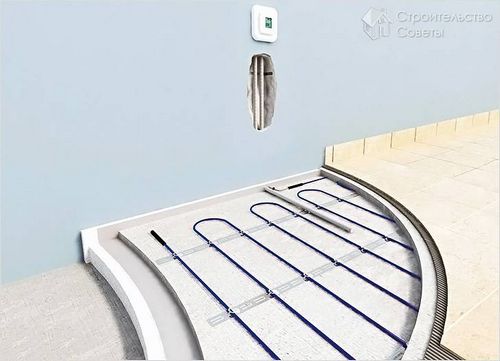

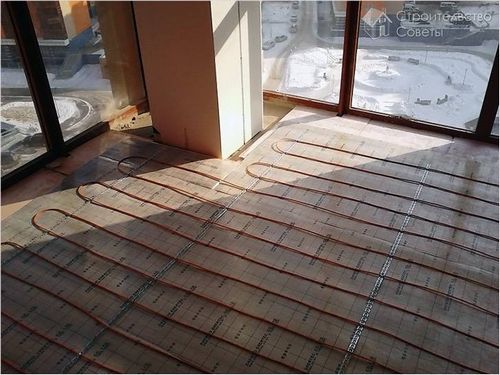

Чтобы греющий кабель надежно держался, к полу закрепляется монтажная планка с шагом в 50 см, делается это при помощи дюбелей. Эта планка оснащена специальными скобами, которые надежно удерживают кабель на своем месте.

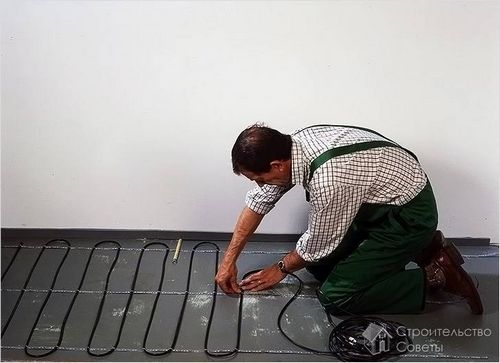

Далее, осуществляется монтаж кабеля. Если у вас имеется проект, то тесно придерживайтесь его. Также изучите порядок шага и метод укладки.

Непосредственно перед монтажом кабеля, важно проверить уровень его сопротивления. Показатели должны соответствовать указанным данным в паспорте к изделию. Допустимая разница 10%.

Сперва укладываете кабель в гофру, после чего его помещают в штробу. Далее, закрепляете кабель к монтажной планке на полу. Соединительные муфты должны быть установлены так, чтобы в процессе заливки стяжки они не были на поверхности. Если при монтаже потребуется повернуть кабель, то радиус изгиба не должен быть меньшим, чем 50 мм. Этот метод подключения актуален при использовании двужильного кабеля.

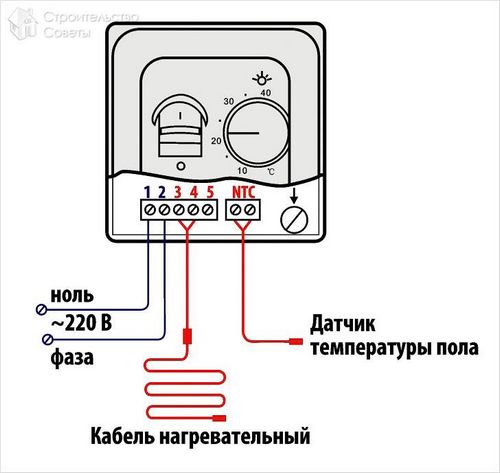

Монтаж терморегулятора и температурного датчика

Когда вы уложили греющий контур по всей площади помещения, можно осуществить установку термодатчика. Как говорилось выше, он прячется в гофрированную трубку. Провод от датчика укладывается в одну штробу с питающим проводом от всей системы. Чтобы в трубку с датчиком температуры не попал раствор, на конец гофры устанавливается пластиковая пробка. Такой метод установки позволит, при необходимости, осуществить замену термодатчика.

Датчик укладывается между отопительными контурами. Он не должен их пересекать. Зафиксировать датчик можно также на монтажной планке, вдоль кабеля на 1 м в длину.

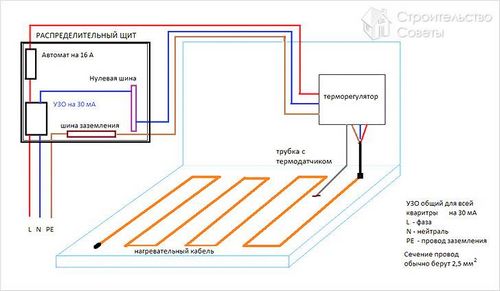

Что касается терморегулятора, то его подключение выполняется к распределительной коробке. Если в помещении высокая влажность, то в нем нельзя устанавливать терморегулятор. Необходимо вывести его в соседнюю комнату. По такой простой схеме осуществляется укладка электрического обогрева. Теперь можно приступать к финишной стадии укладки теплого пола.

Стяжка теплого пола

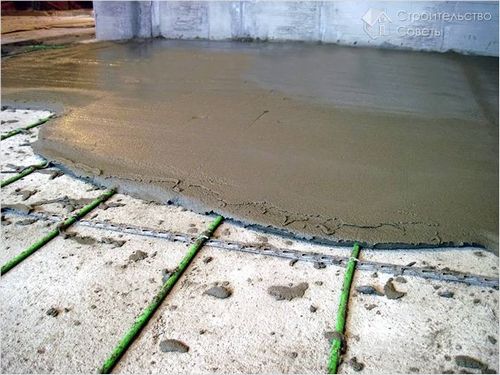

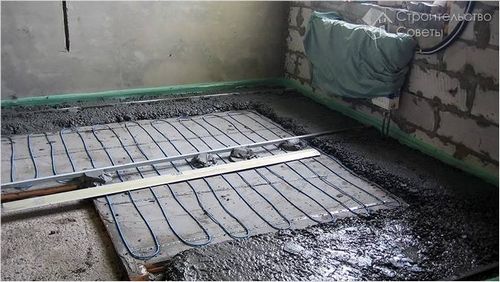

Перед укладкой стяжки пола важно проверить всю систему обогрева на предмет исправности. Специалисты в этой сфере рекомендуют зарисовать или сфотографировать схему уложенных греющих контуров. Также необходимо зафиксировать места с установленными муфтами. Что касается самой стяжки, то ее можно сделать из готовой сухой смеси, которая должна только перемешиваться с водой. Заливка выполняется крайне аккуратно, иначе можно легко повредить греющий кабель.

При изготовлении стяжки следите за тем, чтобы отсутствовали воздушные зазоры.

Толщина финишной стяжки не должна быть меньше 30 см. Включать обогрев нельзя во время высыхания раствора. Если смесь купленная, то на упаковке указывается период полного высыхания. Когда стяжка высохла в местах стыковки стен и пола обрезаются остатки демпферной ленты.

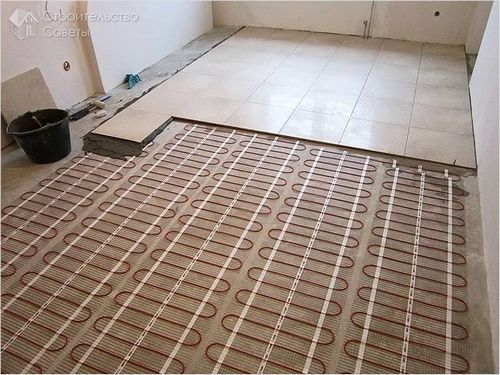

Так, мы узнали, как укладывать электрический теплый пол. Таким методом можно стелить обогрев под плитку. Этот материал имеет высокий показатель теплопроводности. Поэтому очень часто плитку кладут сверху электрического обогрева. Если у вас есть опыт в изготовлении такого обогрева, то делитесь им в комментариях к статье.

Видео

Из предоставленного видеоматериала вы больше узнаете об устройстве и монтаже электрического теплого пола своими руками:

Фото

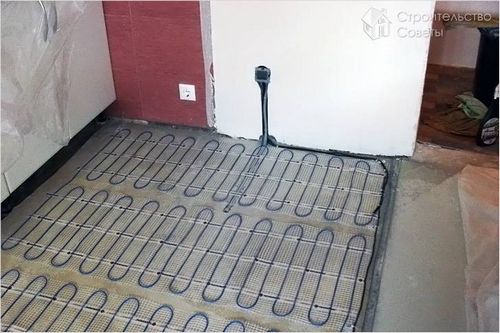

Из фотогалереи вы сможете наглядно увидеть тонкости работы с электрическим теплым полом:
