Вентиляция в бане своими руками: пошаговое руководство с фото

Качественная вентиляция – один из важнейших компонентов хорошей бани

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

  • обеспечивается приток свежего воздуха;
  • удаляются продукты горения, углекислый газ, иные вредные вещества;
  • предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные детали:

  • Определите путь прохождения воздуха (по каналам и внутри помещения).
  • Выясните, как организовать вентиляцию в разных комнатах строения.
  • Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
  • Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.
Вентиляция в бане своими руками: пошаговое руководство с фото

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Вентиляция в бане своими руками: пошаговое руководство с фото

Устройство вентиляционной системы

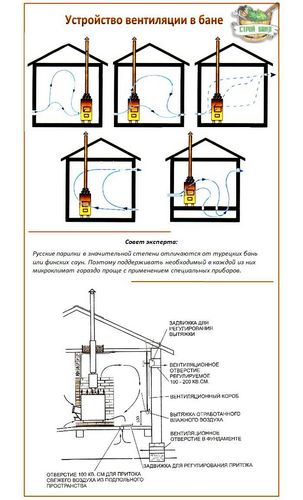

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

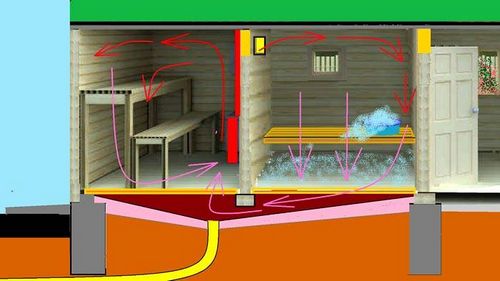

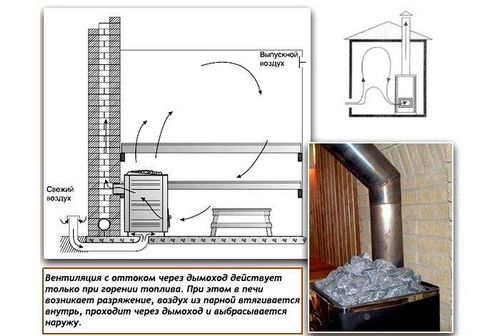

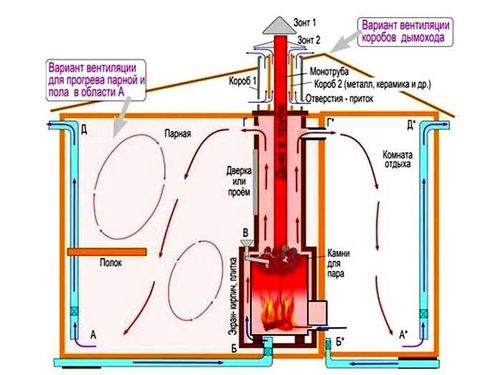

Это – типовая схема вытяжки в бане. Здесь в парной установлена дровяная печь, которая заполняется топливом снаружи. Так же, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технически операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте и подпольное пространство, перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Вентиляция в бане своими руками: пошаговое руководство с фото

Существенное значение имеет вид бани

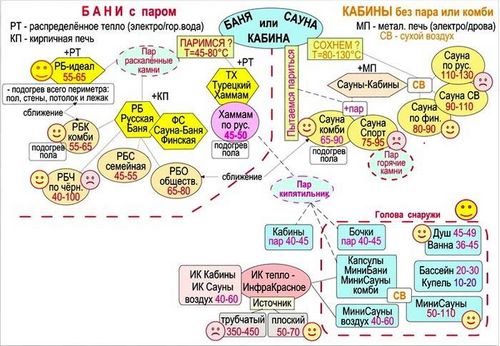

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

  • контактное и лучистое тепловое воздействие;
  • определенные диапазоны температур;
  • создание пара с применением раскаленных камней, ароматизацию;
  • купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые надо изучать специально.

Вентиляция в бане своими руками: пошаговое руководство с фото

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Вентиляция в бане своими руками: пошаговое руководство с фото

Решают такую проблему с помощью вентиляции под полом в бане

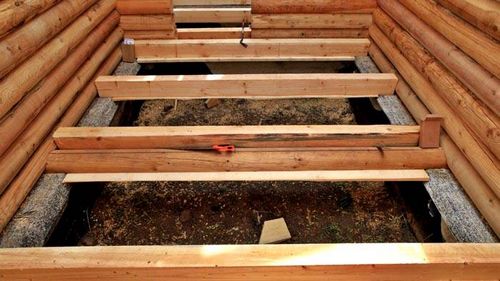

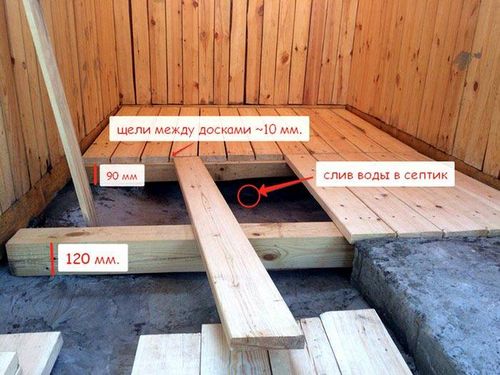

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Вентиляция в бане своими руками: пошаговое руководство с фото

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

Вентиляция в бане своими руками: пошаговое руководство с фото

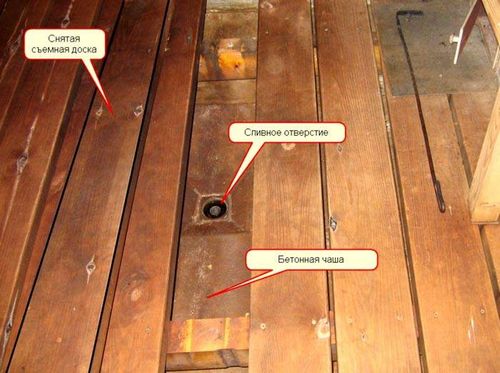

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

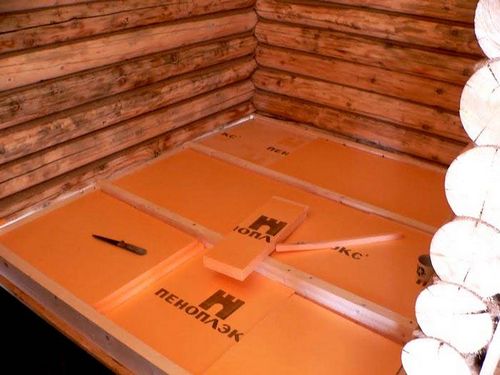

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Вентиляция в бане своими руками: пошаговое руководство с фото

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Вентиляция в бане своими руками: пошаговое руководство с фото

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Вентиляция в бане своими руками: пошаговое руководство с фото

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

Вентиляция в бане своими руками: пошаговое руководство с фото

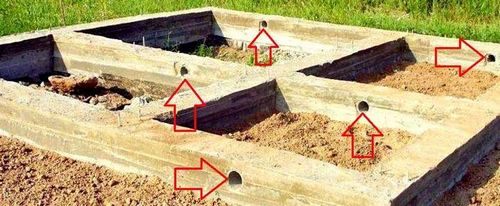

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Вентиляция в бане своими руками: пошаговое руководство с фото

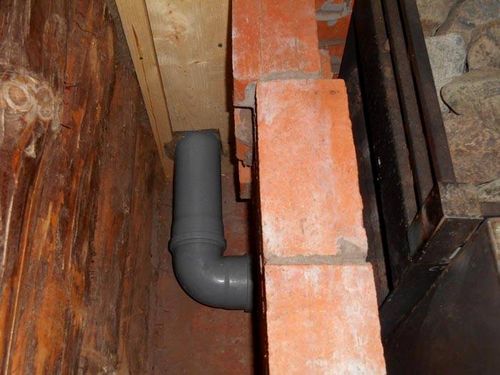

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Вентиляция в бане своими руками: пошаговое руководство с фото

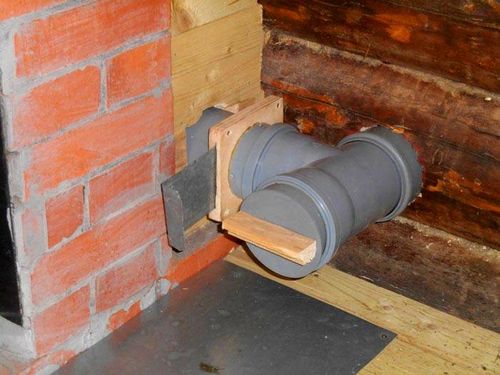

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Вентиляция в бане своими руками: пошаговое руководство с фото

Такую конструкцию можно создать с минимальными затратами

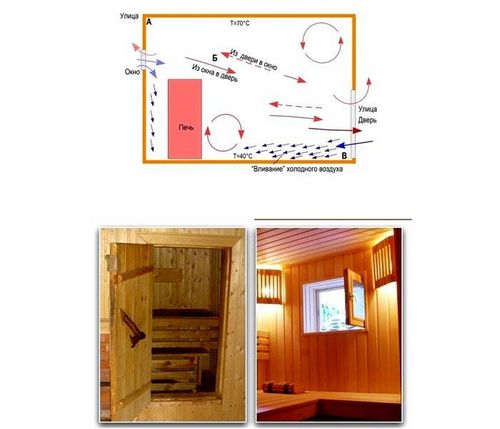

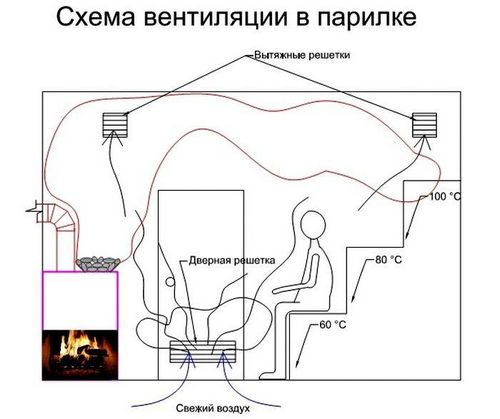

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

  • Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
  • Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
  • Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
  • Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.
Вентиляция в бане своими руками: пошаговое руководство с фото

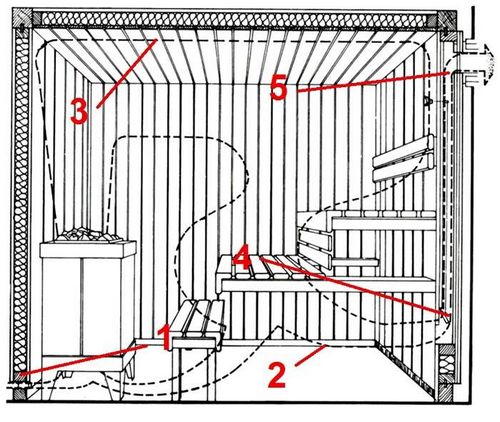

Правильная вентиляция в парной

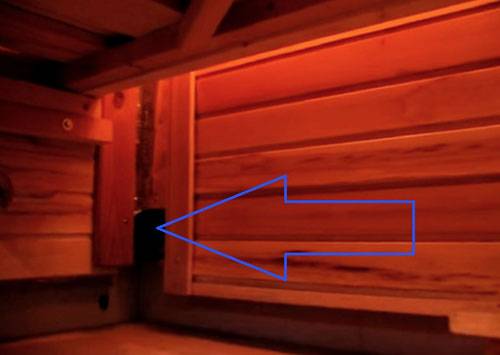

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

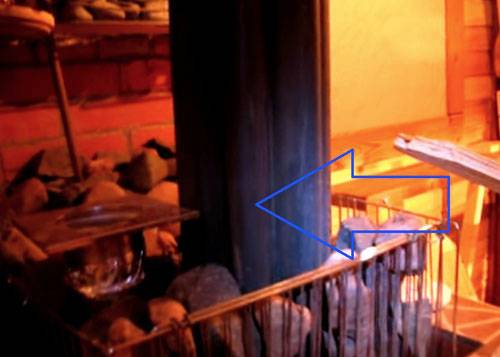

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Вентиляция в бане своими руками: пошаговое руководство с фото

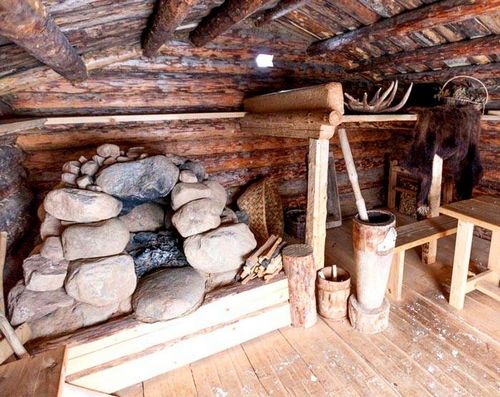

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Вентиляция в бане своими руками: пошаговое руководство с фото

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

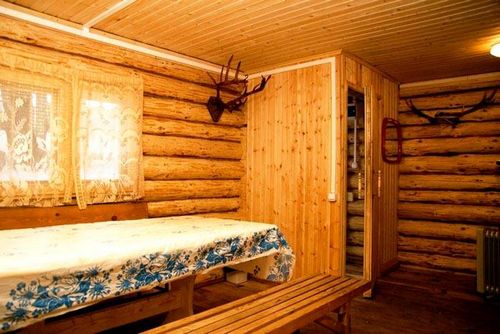

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Вентиляция в бане своими руками: пошаговое руководство с фото

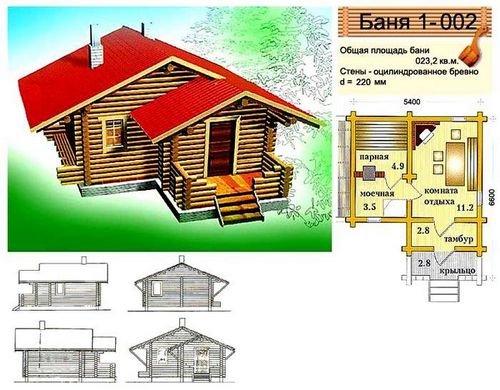

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Вентиляция в бане своими руками: пошаговое руководство с фото
Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

Вентиляция в бане своими руками: пошаговое руководство с фото

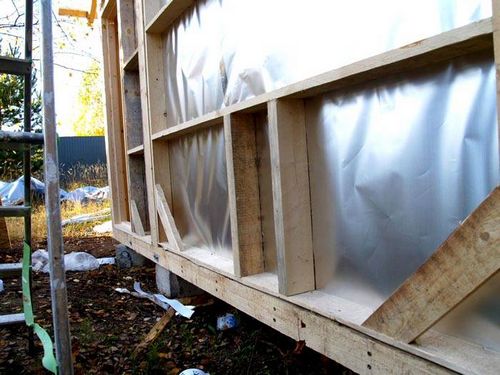

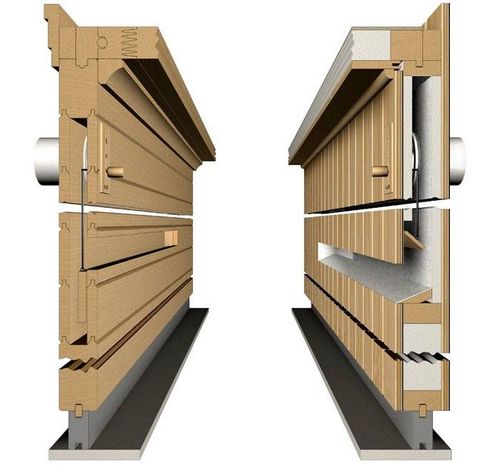

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

  • Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
  • Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
  • Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
  • Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.
Вентиляция в бане своими руками: пошаговое руководство с фото

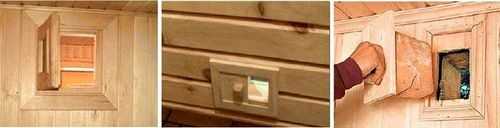

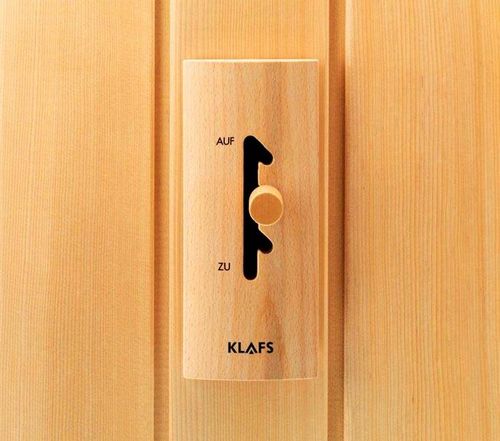

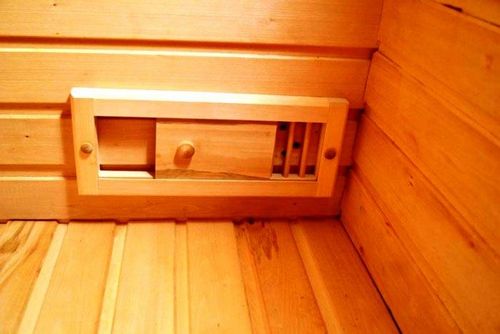

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Вентиляция в бане своими руками: пошаговое руководство с фото

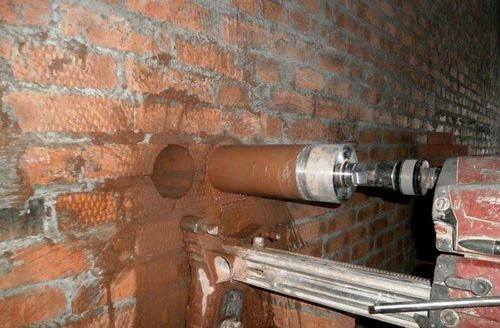

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Вентиляция в бане своими руками: пошаговое руководство с фото

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любую пору года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Вентиляция в бане своими руками: пошаговое руководство с фото

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

Вентиляция в бане своими руками: пошаговое руководство с фото

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

Вентиляция в бане своими руками: пошаговое руководство с фото

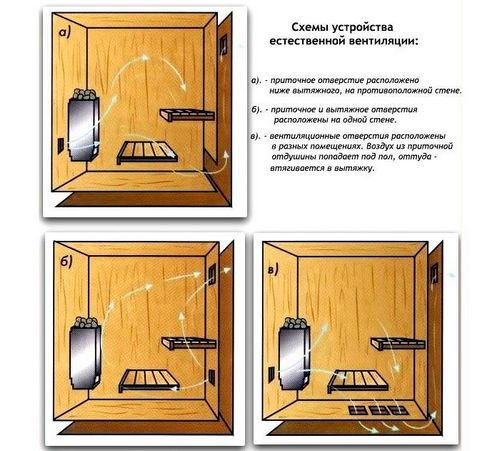

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °C Влажность, %
20 30 40 60 80 100
0 -20 -15 -12 -6,9 -3,1 0
5 -15,8 -11 -7,5 -2,2 1,8 4,8
10 -11,8 -6,8 -2,8 2,7 6,8 10,1
15 -7,6 -2,5 -1,4 7,4 11,7 15,8
20 -3,7 1,8 5,9 11,8 16,3 20,1
25 -0,4 6,1 10,4 16,6 21,2 24,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

  • снизу: от 40 до 60 мм;
  • сверху: от 15 до 25 мм;
  • по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.
Вентиляция в бане своими руками: пошаговое руководство с фото

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками:

Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

Вентиляция в бане своими руками: пошаговое руководство с фото

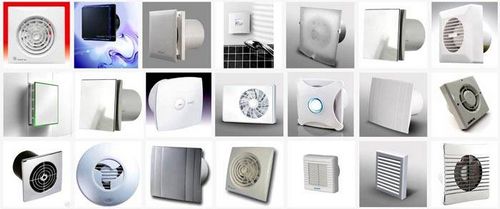

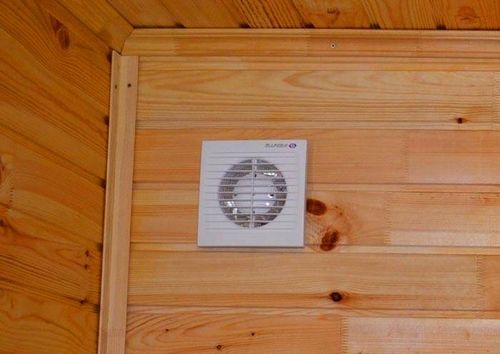

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

  • Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
  • Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
  • Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
  • Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
  • Все электрические компоненты надежно защищены от влаги.
  • При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Этот материал объясняет процесс установки вентилятора своими руками. Видео инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете:

Разновидности клапанов для вентиляционных каналов

Вентиляция в бане своими руками: пошаговое руководство с фото

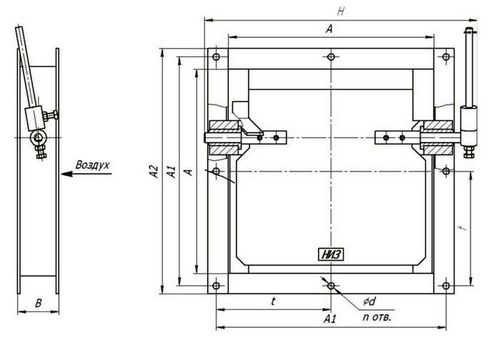

Чертеж типичного изделия

Обратный клапан вентиляционный для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

  • Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
  • Выпускают специальные изделия для круглых и квадратных воздуховодов.
  • Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
  • Некоторые модели созданы специально для совместной работы с вентилятором.
Вентиляция в бане своими руками: пошаговое руководство с фото

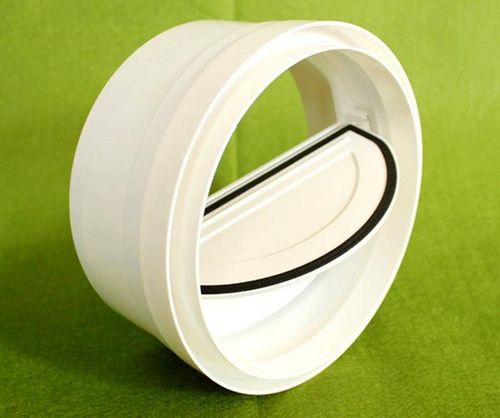

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется применять при планировании следующие сведения:

  • Размеры выходного отверстия делают равными, или больше сечения притока.
  • Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
  • Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:

Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Вентиляция в бане своими руками: пошаговое руководство с фото

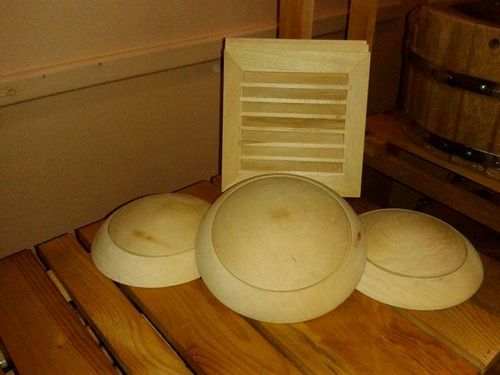

Симпатичные, стойкие к высокой температуре диффузоры

Вентиляция в бане своими руками: пошаговое руководство с фото

Специальные наборы для создания вытяжки в бане своими руками

Вентиляция в бане своими руками: пошаговое руководство с фото

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентиляция в бане своими руками: пошаговое руководство с фото

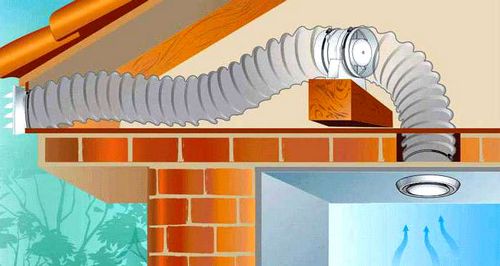

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:

Статья по теме:

В данной статье мы рассмотрим вариации печи для бани на дровах с баком для воды, популярные модели от производителей и этапы строительства своими руками.

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Фото Действия и пояснения
Вентиляция в бане своими руками: пошаговое руководство с фото
Вентиляционный канал установлен в противоположном от печки углу. Он закрыт алюминиевой фольгой толщиной 100 микрон.
Вентиляция в бане своими руками: пошаговое руководство с фото

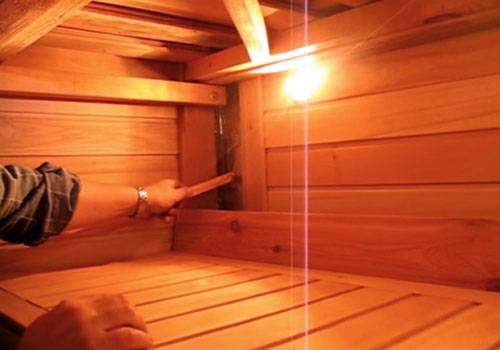

Забор воздуха находится под нижней полкой на высоте 15 см от уровня пола.
Вентиляция в бане своими руками: пошаговое руководство с фото

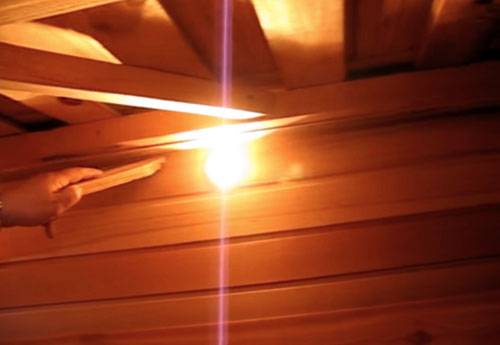

Первая часть канала (вертикальная) переходит в горизонтальный участок, который закрыт деревянной обшивкой. В нем установлены галогенные светильники с проводами питания.
Вентиляция в бане своими руками: пошаговое руководство с фото
Приток под печь этой вентиляции бани своими руками организован из предбанника. Сдвижной дверцей регулируют интенсивность воздушного потока.
Вентиляция в бане своими руками: пошаговое руководство с фото
Далее он нагревается в специальных трубках, которые проходят через каменку, окружают дымоход.
Вентиляция в бане своими руками: пошаговое руководство с фото

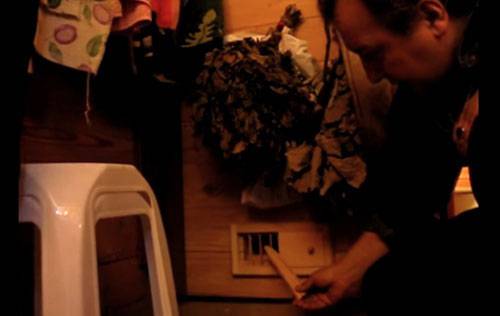

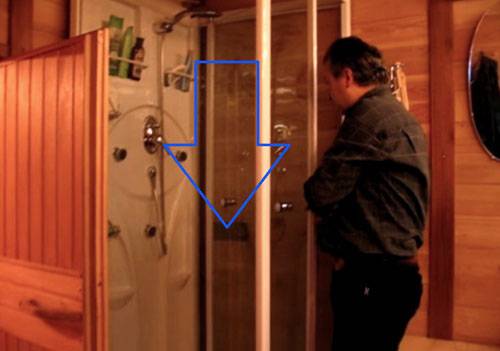

После охлаждения воздух опускается вниз и удаляется через отверстие под нижней полкой. Канал идет в соседнее помещение, где установлен вентилятор с выключателем. Отдельный забор сделан в душевой кабине для удаления избыточного пара из этой области.
Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это – общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

  • Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
  • Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
  • Создают пакет конструкторской документации со списком необходимых деталей, узлов.
  • Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
  • Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.

Похожие статьи
