Винтовая лестница на второй этаж своими руками: расчет, устройство, фото

Изготовление винтовой лестницы на второй этаж своими руками, например, для дачи, только кажется архи-сложнейшей задачей.

На самом деле нужно знать основные нюансы технологии, провести точные расчеты и останется только планомерно сделать каркас и после просто обшить материал по своему вкусу.

Далее в тексте мы раскроем все нюансы технологии изготовления, и, конечно же, приведем пошаговую инструкцию с фото – как сделать расчет и собрать лестницу для дачи.

Содержание:

Но перед инструкцией расскажем немного об устройстве и типах винтовой лестницы.

Типы винтовой лестницы

Всего различают 4 типа винтовых лестниц (смотрите фото):

  • Винтовая со ступенями (металлические или деревянные) в виде клиньев — широкая часть упирается к стене, а узкая ставится на опорный столб.
  • Ступени выступают из опорного столба консольно. Нет нужды иметь металлические опоры по периметру.
  • Опорный столб для ступеней отсутствует. Они заделаны в тетиву, загнутую спирально и переходят в перила. В изготовлении своими руками самая сложная конструкция.

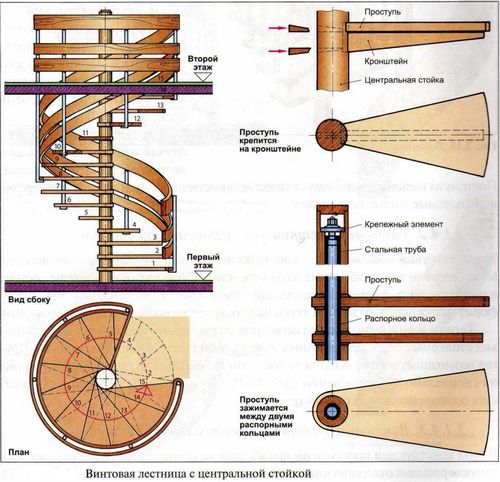

  • Стальная с внутренним стержнем. Центральная стойка выполнена своими руками из металлической трубы диаметром от 5 см (расчет для нее приведен далее в тексте).
  • Проступь нужно сделать длиной 55-60 см, а диаметр проема – 140 см — если лестница дополнительная, а если она основная – то 90 см и 2 метра соответственно (расчет данных приводится также отдельно).
Винтовая лестница на второй этаж своими руками: расчет, устройство, фото

10 нюансов конструирования лестницы

Винтовая лестница на второй этаж дачи, как и любые другие металлические конструкции, призванные выдерживать постоянные нагрузки, окажется ненадежной, если не соблюсти хоть один из следующих пунктов и не рассчитать ее правильно:

  1. Забежные деревянные ступени при отсутствии подступенка у винтовой лестницы уменьшают вероятность соскользнуть ноге, которая всегда ставится на ступень в самой узкой ее части – у стойки;
  2. Ходьба всегда идет с упором на середину ступени, потому ширина в этом месте не может быть менее 20 см, а ширину участка в 15 см от опоры нужно рассчитать не меньше 10 см;
  3. Использование лестницы задает длину проступи: если лестница дополнительная, то хватит длины в 60 см при диаметре 140 см, если по лестнице кто-то будет постоянно ходить, то длина ступени может быть от 80 см, а диаметр лестницы – не меньше 2 м;
  4. Выполняя расчет, имейте в виду, что высота прохода – то есть, высота от ступени до кромки витка выше — не должна быть меньше 2 метров (обратите внимание на вытянутость витка на фото). Иначе вам придется просто горбиться всякий раз, чтобы не стукнуться;
  5. За опорную стойку сойдет труба от 5 см в диаметре. Она ставится вертикально, а опора приходится на точку, которая выдержит нагрузки. Желательно рассчитать ее из расчета, что в этой точке ниже будет стена погреба/кладовки/гаража или же просто сплошной фундамент;
  6. К деревянному полу опора крепится анкерными болтами, к цементу – бетонированием + металлические растяжки;
  7. Каждая ступень крепится на заданном расстоянии от соседней посредством втулок, высота которых равна высоте от ступени до ступени;
  8. Длина ступени зависит от проема в этаже, количество ступеней можно рассчитать делением высоты лестницы на высоту между ступенями – где-то 20 см + толщина доски;
  9. Крепите ступени своими руками так, чтобы при взгляде сверху был как бы внахлест: вы сможете укрепить конструкцию кронштейнами между кромками широкой части соседних досок;
  10. Сборка своими руками всегда идет по порядку: расчет — установка опоры – проступи – втулки – распределение ступеней – опорные кронштейны – последняя ступень крепится к полу второго этажа.
Винтовая лестница на второй этаж своими руками: расчет, устройство, фото

Расчет лестницы

Теперь настал черед сделать расчет.

Рассчитать нужно такие размеры:

  • ширина ступени в середине – от 20 см;
  • ширина от опоры – от 10 см;
  • ширина в самой широкой части у края – от 40 см;
  • диаметр – от 1.3 до 3.3 м;
  • диаметр прохода по краю перил – от 1.2 до 3.2 м;
  • ширина марша — 0.5-1.4 м;
  • диаметр проема в перекрытии – 1.3-3.3 м.

Учтите, что размеры и расчет выше приведены в пределах рекомендуемых цифр и нет причин сделать огромный проем в ограниченном пространстве дачи – лестница займет полезную площадь и только.

Не забудьте рассчитать такой момент: удобная высота для подъема.

Видео:

Давайте посчитаем размеры для лестницы в 3 метра высотой с маршем шириной 80 см:

  • Диаметр равен ширине марша х2 + диаметр опоры: D=2х800 + 200=1.8 м
  • Радиус подъема равен ½ ширины марша + радиус опоры: R=400+100=500 мм.
  • По формуле L=2TTr/200 (ширина проступи) получаем: 2х3.14х500/200=17.2. Округляем до целого числа и получаем ровно 17 ступеней в одном витке спирали. Внимание: при высоте до 3 метров лестница вряд ли будет состоять из 2 витков.
  • Эргономика высоты ступени также высчитывается: заложим рост человека в 180 см. Добавим к нему запас 20 см и поделим на число ступеней в витке. Итого 200 см/17=12 см (округление от 11.7647).
  • Посчитаем количество: разделим высоту лестницы на высоту ступени и получаем: 3000 мм/120 мм=25.

Итоговый расчет: для нашей лестницы высотой 3 метра, с шириной марша 80 см нужно сделать своими руками 25 ступеней высотой ровно 12 см.

Изготовление элементов

Итак, учитывая проведенный расчет, нужно сделать составные элементы своими руками.

Опора

В качестве опоры сгодится любая труба от 5 см в диаметре. Она должна быть толстостенной из металла и новой, если вы хотите, чтобы лестница прослужила несколько лет.

Раз высота составит 3 метра (высота от пола до верхней кромки пола на втором этаже), то длина трубы должна быть хотя бы 3.1-3.2 метра для того, чтобы ее можно было надежно установить своими руками в пол ниже и при этом ее высоты хватило.

Ступени

Закупите строганную доску бука, ясеня, дуба – по возможности широкую. По опыту мастеров можно использовать проклеенную древесину.

Фото:

Соберите бруски в одну панель, волокна направлены в разные стороны. Проклейте брусья между собой и зажмите струбцинами для высыхания.

Когда брусья высохнут, приложите к получившемуся листу шаблон. Обведите два контура – один ровно по шаблону, а другой внешний – оставив припуск в 5 мм, который после будет обработан до нужного.

Самая верхняя ступень является, по сути, площадкой, потому ее нужно сделать широкой, большего радиуса.

Если в ступенях должны быть отверстия для монтажа на саму опорную стойку, то их выбирают фрезой своими руками сразу в нескольких досках, которые укладывают в стопку и крепят струбцинами.

Стойки и балясины

Для стоек сгодится клееный брус с размером сечения 5х5 см.

Крайние стойки должны соединять сразу две ступени, что убережет их от проворачивания.

Фото:

Стойки могут клеиться своими руками прямо в отверстия, крепиться поверх ступеней или же быть надетыми на ступени выпилами.

Перила

Хорошо смотрятся деревянные и тонкие железные перила.

Деревянные можно изготовить путем склеивания брусков между собой.

Но загвоздка кроется как раз в гнутой форме: у вас дома есть гибочный станок?

Потому лучше заказать их отдельно сообразно размерам лестницы в магазине мебели.

Монтаж лестницы

Наступил черед монтажа.

Приведем пошаговую инструкцию для простоты понимания процесса:

  • Определите место для установки лестницы. Лестница должна быть на расстоянии от стены и не упираться в нее;
  • На потолке выполняется разметка: определите центр окружности, диаметр, начертите круг;
  • Определите отвесом строго вертикально аналогичную окружность на первом этаже, начертите круг;
  • Вырезаем в потолке проем (выпиливаем деревянные балки перекрытия) и тут же декоративно закрываем его гнутым шпоном или широким плинтусом;
  • Устанавливаем опору: если пол деревянный, то желательно приварить к нижней части трубы квадратный лист, в нем высверлить 4 отверстия под анкерные болты. После желательно деревянный пол в месте установки разобрать, установить нижнюю часть трубы и после заделать сообразно форме трубы: если доска или ламинат, то при укладке выполняются округлые вырезы по диаметру трубы;
  • Если пол бетонный, то можно разобрать верхнее финишное покрытие и просто засверлить под дюбеля 4 отверстия, на которые и сажается опора квадратным листом. После закрывается стяжка и опора финишным покрытием по форме трубы;
  • Как крепится верхняя часть опоры: вверху трубы обычно приваривается «нога» — полая труба с квадратной частью в конце, благодаря которой наша опора также крепится 4 болтами либо к самому полу и сверху закрывается последней широкой ступенью, либо крепится к стене (если лестница у стены);
  • Монтаж ступеней осуществляется в зависимости от особенностей их крепления: если они ставятся как обычно – на округлые вырезы в краях, то основа должна быть сборно-разборной. На трубе с заданным шагом ставятся пояса, на которые сажаются узким концом ступени. При этом основа может состоять из нескольких труб с резьбой, которые всегда можно разобрать и после заменить любую ступень при ремонте;
  • Когда все ступени выставлены, на них ставятся балясины, но не крепятся, так как будут сделаны спилы сообразно траектории перил;
  • Ставим балясины на заготовленные в ступенях отверстия, пазы или шпунты. Ставим сплошной поручень (обычно клееный из шпона) на саморезы к каждой балясине. Гвозди недопустимы;
  • По всей длине имеет смысл установить витой плинтус в качестве ребра жесткости.в

Видео:

Теперь осталось покрыть дерево лаком, обезжирить, морить древесину для нужного оттенка и покрыть гидрофобным составом, чтобы лестница прослужила как можно дольше.

Сборка винтовой лестницы для дачи завершена.
