Водосток своими руками: самостоятельный монтаж, инструкция

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Содержание статьи

• 1 Виды систем водоотведения
• 2 Состав водосточных систем
• 3 Особенности монтажа
  • 3.1 Количество кронштейнов и способы их крепления
  • 3.2 На каком уровне монтировать
  • 3.3 Установка желоба
  • 3.4 Крепление воронок
  • 3.5 Монтаж водосточных труб
• 4 Самодельный водосток

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

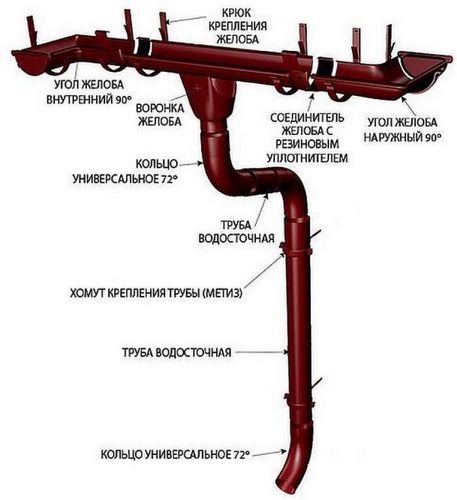

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в  которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

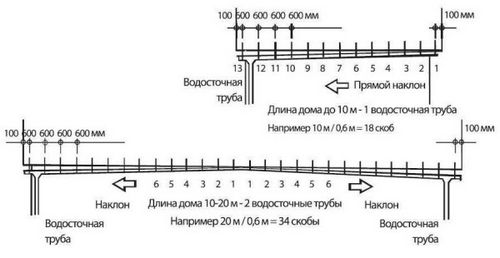

Организация уклона водостока

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные. Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень. Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

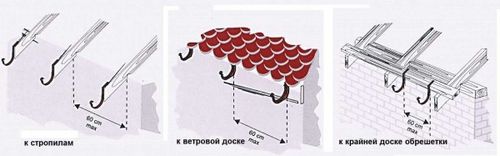

Способы крепления кронштейнов для водостока с крыши

Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:

• Прибивать к стропилам кровли. Вариант хорош, если кровельный материал еще не настелен — никаких проблем с крепежом нет.
• Устанавливать на ветровую доску. Если выбраны отливы из пластика, это — единственный вариант. В других системах — один из возможных.
• К крайней доске обрешетки или настила под кровельный материал (если он сплошной). Этот способ тоже используется до того момента, как начали укладывать кровельный материал.


  Кровельный материал не должен выступать более чем на половину желоба водостока

Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента — крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 — 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.

На каком уровне монтировать

Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.

На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.

Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.

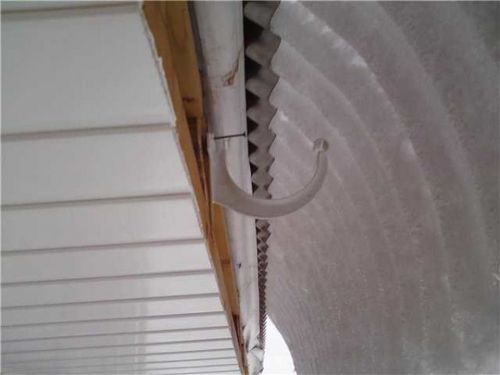

Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)

Установка желоба

В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю  желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.

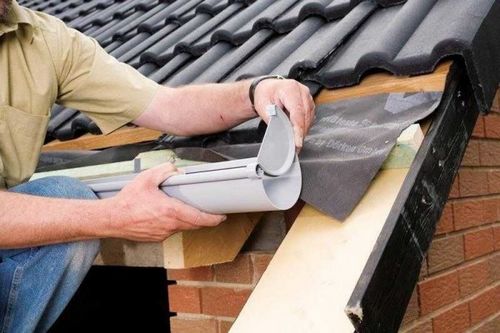

Монтаж водосточного желоба с наружного края

Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.

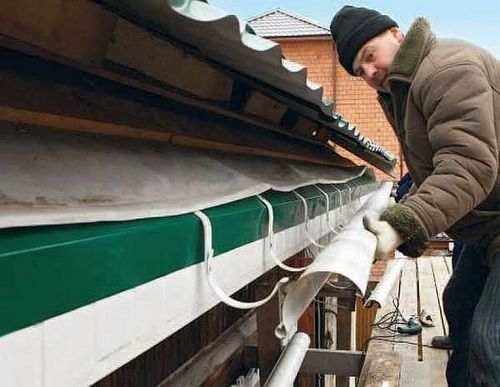

Установка желобов по второй системе

Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.

Заглушки устанавливаются на края желоба

Крепление воронок

Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать — велика вероятность того, что вы вырез будет слишком большим.

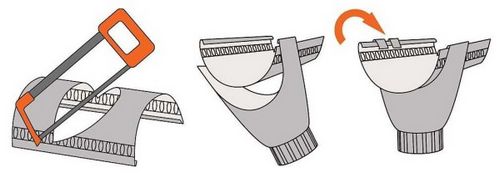

Установка воронки для водостока

К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.

Монтаж водосточных труб

К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.

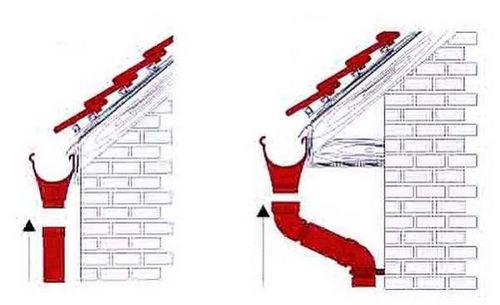

Два способа сборки водосточных труб

Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто отмостка, труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.

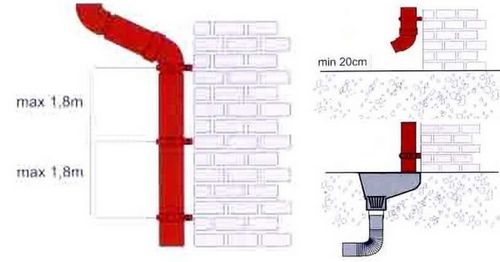

Правила крепления водосточных труб

В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше — нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.

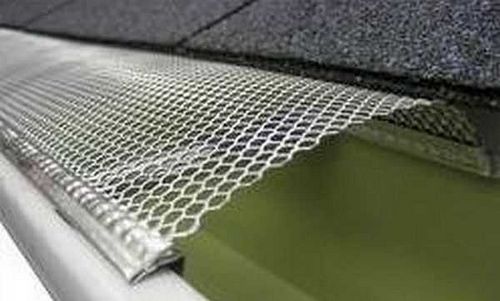

Собирая водосток своими руками, поставьте сетку на желоб. Она не даст листве и веткам забивать ливневку

Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.
