Замена батарей отопления в квартире своими руками: фото и видео инструкция

Самостоятельная замена батарей отопления вовсе не такой сложный процесс, как может показаться. Действуйте, согласно нашей пошаговой инструкции с фото и видео, и от услуг мастеров вы сможете отказаться.

Содержание:

Предварительные работы

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Важно! Для того, чтобы замена батарей отопления своими руками не обернулась ЧП, не забудьте перекрыть воду. Сделайте это прямо перед началом работ. В противном случае мысль о необходимости отключить подачу воды может «вылететь» из головы.

Доставьте новый отопительный прибор из упаковки. Не торопитесь выбрасывать коробку. Разрежьте ее пополам. Используйте одну из частей в качестве подставки для радиатора (благодаря подложке он не оцарапается и не получит других повреждений). Другую часть можно положить между стеной и старой батареей для того, чтобы защитить обои.

Необходимые инструменты

Перед тем, как поменять батареи отопления в квартире, запаситесь инструментами. Вам потребуется:

  • Пресс для фитингов;
  • Гаечные ключи и уровень;
  • Трубогиб и перфоратор с бурами;
  • Молоток и нож.

Пошаговая инструкция по замене батареи отопления

Замена батарей отопления в квартире своими руками: фото и видео инструкция

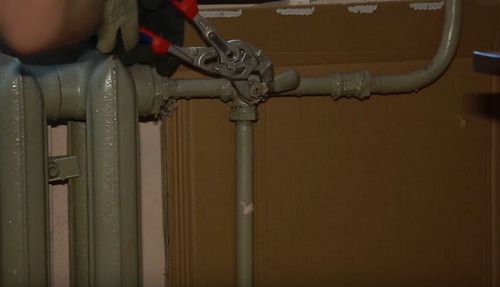

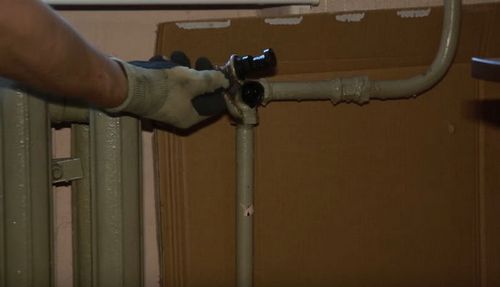

При наличии трехходового крана, раскрутите его и убедитесь в отсутствии воды в старом радиаторе. Для этого выкрутите винт и снимите флажок, или немного ослабьте шток. Если со штока не начнет капать вода, откручивайте винт дальше. Если в кране есть жидкость, вы услышите характерные звуки. Если вы увидели капли, закручивайте винт обратно и выясняйте, почему доступ воды не был прекращен. Если все в норме, снимайте верхнюю часть трехходового крана.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

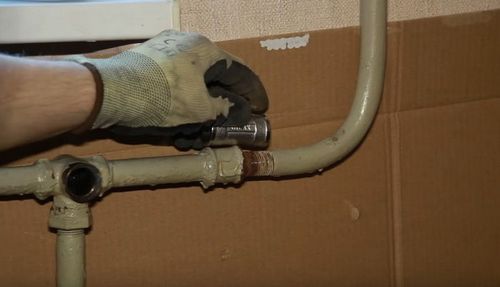

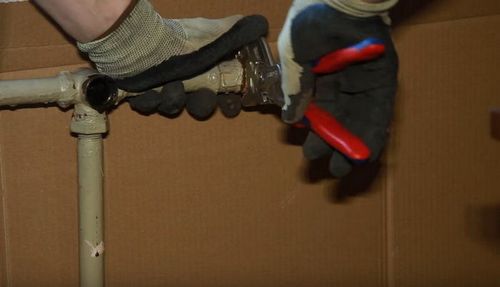

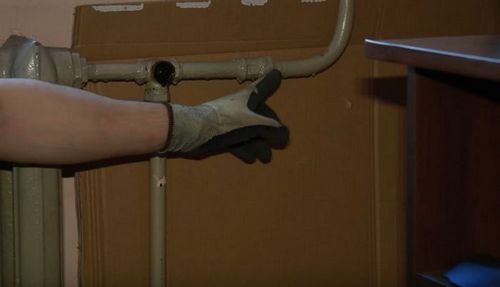

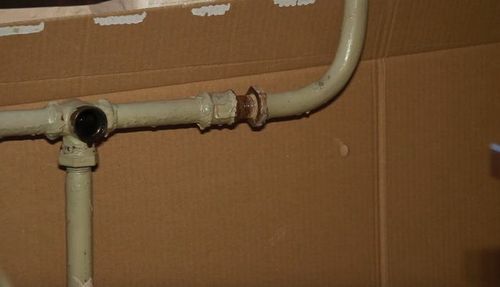

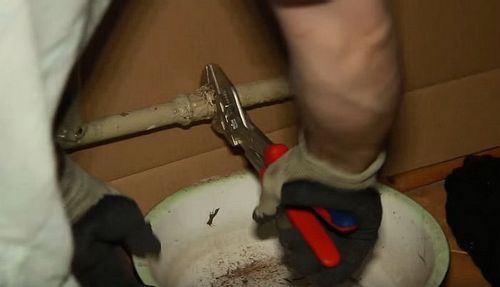

Если на верхней и нижней трубах стояка, ведущих от радиатора вверх и вниз соответственно, есть лишние резьбы, вам необходимо будет отрезать их. Для этого открутите первую гайку на верхней трубе, после чего поступите аналогично с нижней. Если какая-то гайка не поддается, очистите участок с ней от краски ножом или металлической щеткой.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

В месте снятия гайки оставьте столько резьбы, сколько вам потребуется для того, чтобы замена радиатора отопления прошла успешно. Учтите, что резьбы должно быть достаточно для дальнейшего закручивания фитинга. Для установки тройника на 4-5 оборотов обычно достаточно 7 витков резьбы.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

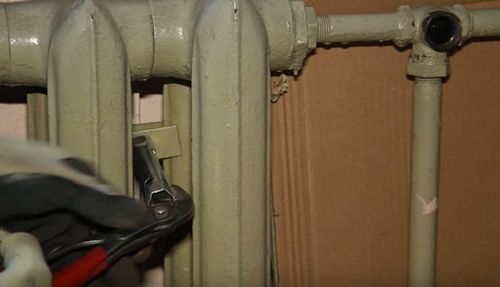

Снимите прежнюю батарею с креплений. Делайте это удобным вам способом:

  1. Сперва отрежьте трубы, после этого открутите крепежи трубчатым ключом.
  2. Ключом открутите крепления, отрежьте трубы.
Замена батарей отопления в квартире своими руками: фото и видео инструкция

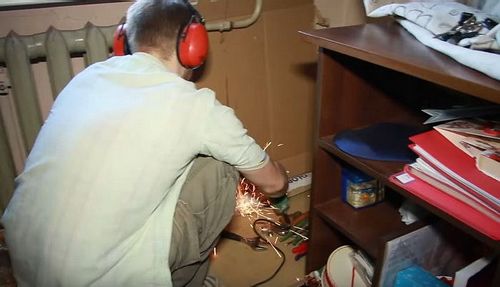

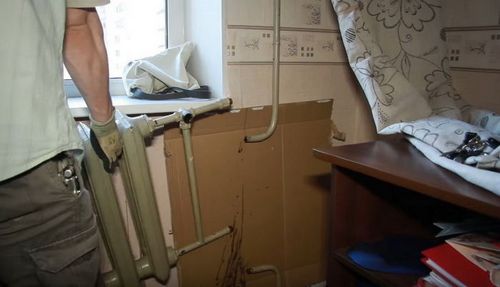

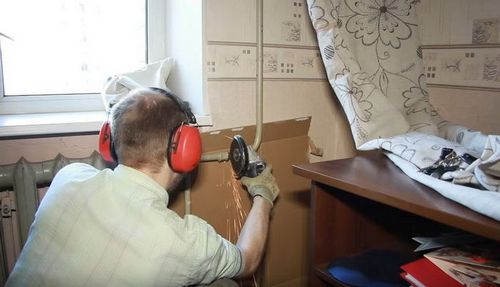

Для обрезания трубы воспользуйтесь болгаркой. Место реза – определенное ранее (резьбы верхней и нижней труб). Не забывайте оставить 7 витков! Уберите прежнюю батарею, она вам больше не потребуется.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

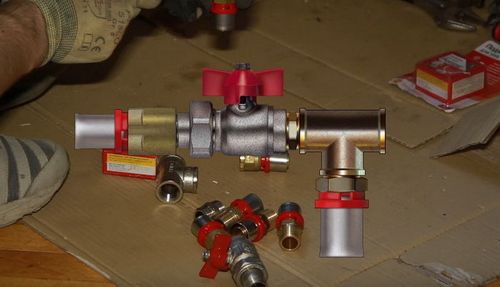

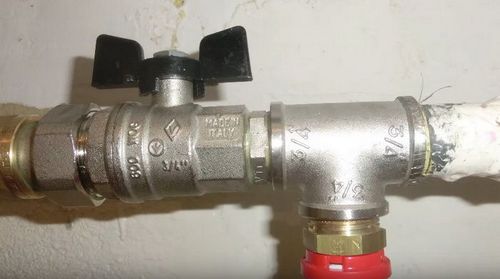

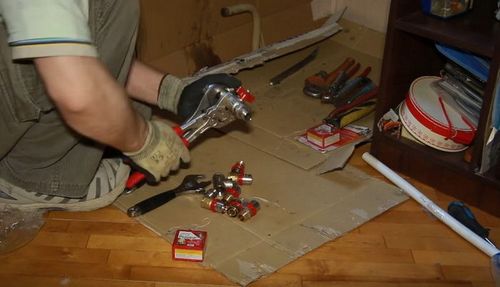

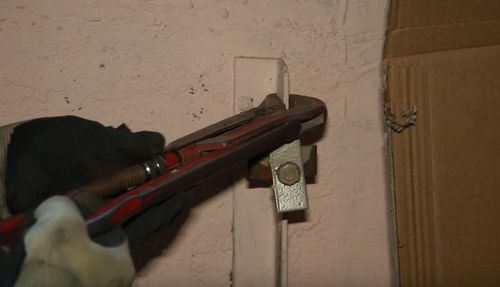

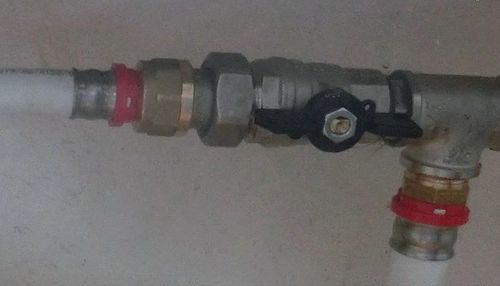

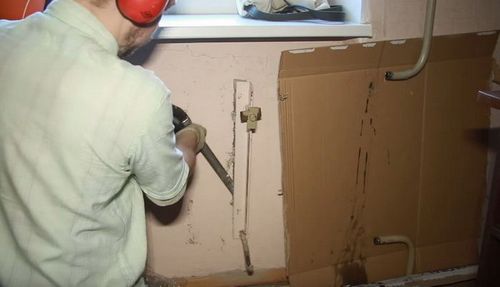

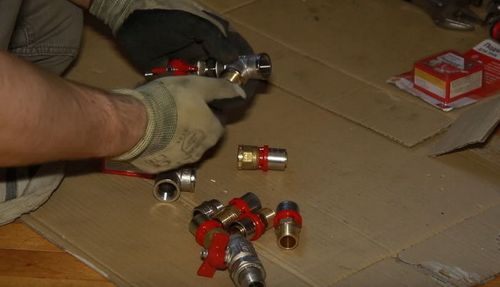

Снимите старые крепежи ключом или молотком. Соедините тройник с ниппелем. В ниппель закрутите шаровый кран (запорное устройство в нашей конструкции). В другой отвод закрутите пресс соединения. Один отвод тройника остается для вкручивания в трубу, часть которой мы только что отрезали. По схеме сделайте 2 такие конструкции.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

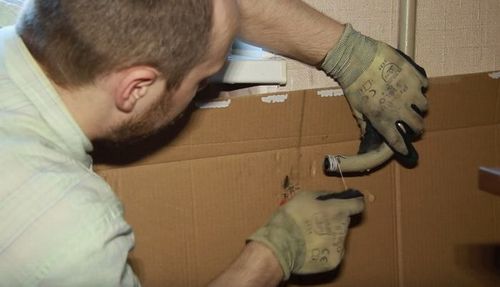

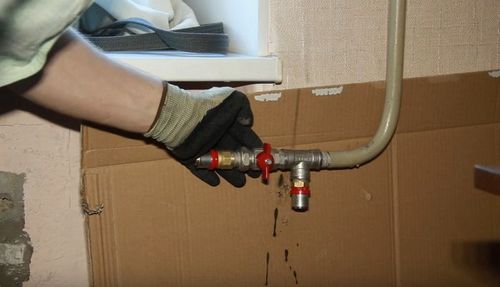

Прикручивайте получившиеся конструкции с тройниками на резьбы верхней и нижней труб. Резьбы труб предварительно уплотните нитью. Закрутите фитинги тройников.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

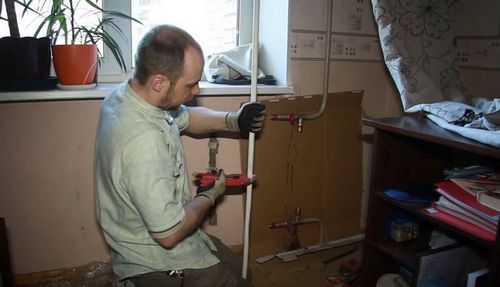

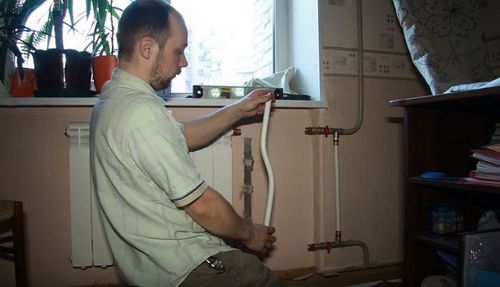

Из металлопластиковой трубы вырежьте отрезок-перемычку необходимого размера. Отрезок будет соединять свободные отводы верхнего и нижнего тройников. Калибруйте края пластиковой трубы. Вставьте трубу в отводы, слегка согнув ее. После установки, выровняйте ее.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

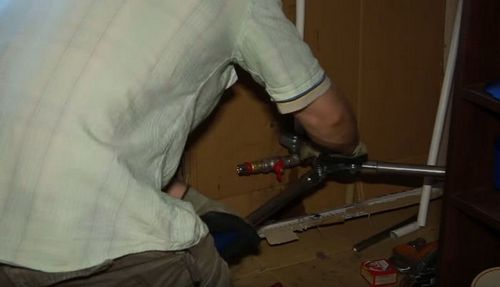

Возьмите пресс, запрессуйте пластиковую трубу.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

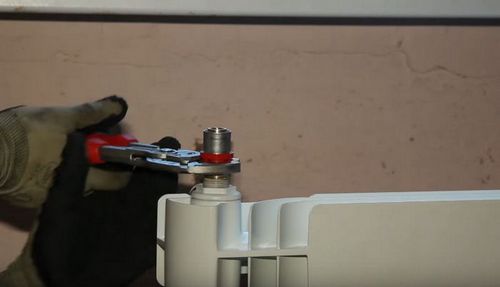

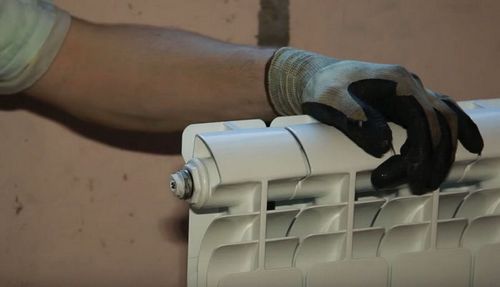

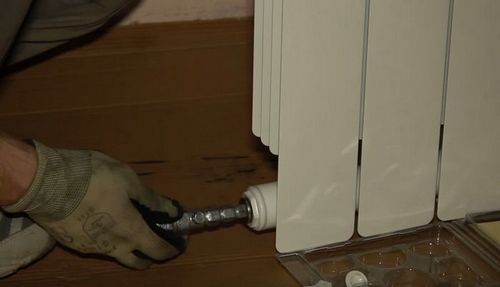

Возьмите комплект футеров, размер которых соответствует размерам трубы. Например, ½ дюйма. Закрутите футеры на новом радиаторе. Нитью уплотните каждую резьбу. Закрутите на батарее заглушки, используя шестигранник. В верхней части радиатора используйте кран Маевского.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

Определите середину батареи, учитывая количество секций.

Важно! Вешать прибор рекомендуется посредине окна, создавая тепловую завесу.

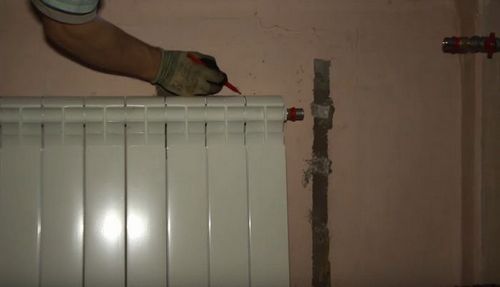

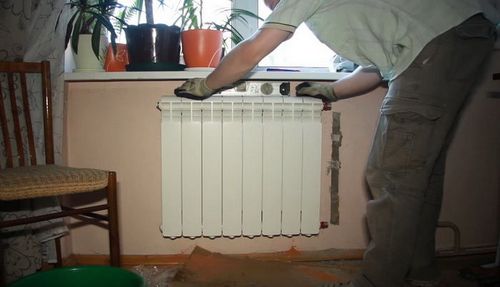

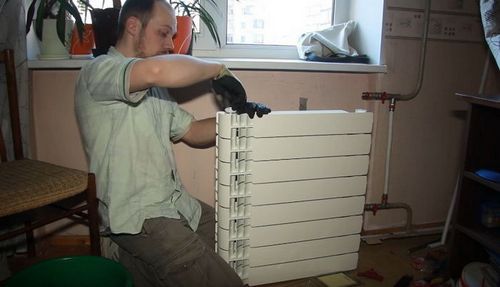

Рулеткой замерьте оконную нишу, определите ее середину. Прислоните прибор следующим образом: середина радиатора располагается на середине ниши. На крайние места между секциями вам нужно будет «надевать» крепежи. Т.е. между первой и последней секциями между остальными секциями. Сделайте на стене отметки карандашом, указав места расположения крепежей.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

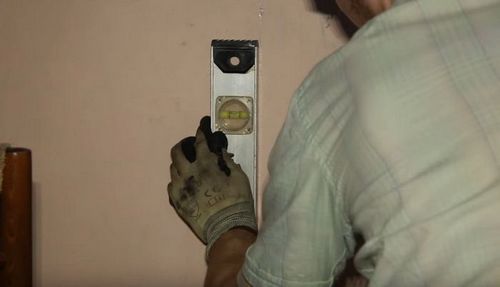

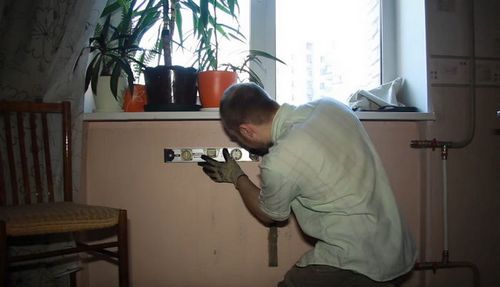

Уберите батарею в сторону. С помощью уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

Вешать батарею будет необходимо, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный).

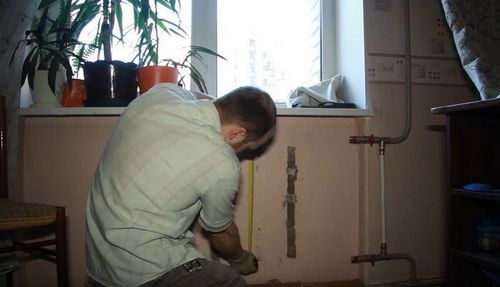

Измерьте расстояние от подоконника до центра трубы. Предположим, расстояние будет 10 см. На 2 участках, на которых выполнена разметка под крепежи, наметьте 10 см, прибавив еще 1,5-2 см.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

Измерьте межосевое расстояние перемычки-трубы. Сделайте соответствующие метки на 2 обозначенных выше участках.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

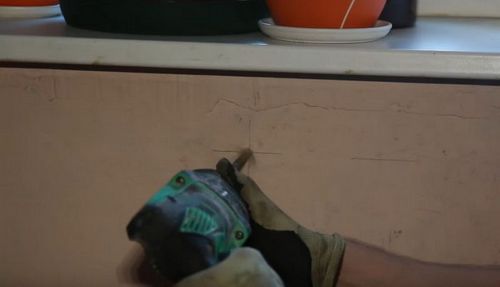

С помощью перфоратора выполните отверстия. В каждое отверстие вставьте кронштейн, убедитесь, что он заходит полностью. При необходимости, углубите отверстия.

Замена батарей отопления в квартире своими руками: фото и видео инструкция

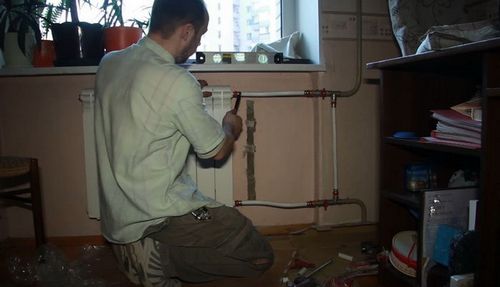

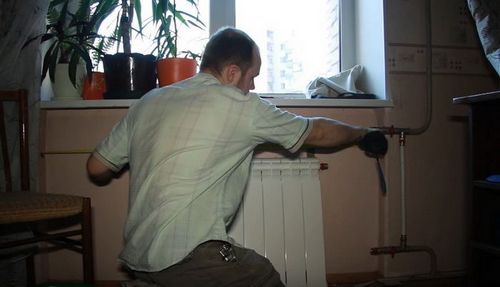

Закрутите в каждое отверстие кронштейн. Повесьте на кронштейны радиатор. Вам останется соединить верхнюю и нижнюю трубы стояков и батарею. Загните две металлопластиковые трубы, обрежьте их до необходимых размеров, калибруйте. Соедините конструкцию, откручивая крайние отводы тройников и завинчивая в них трубы. Опрессуйте соединения. Закрутите все гайки.

Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция
Замена батарей отопления в квартире своими руками: фото и видео инструкция

Проверьте заглушки, при необходимости, подтяните их. Плавно открывайте верхний и нижний краны, не до конца. Вы услышите шум, как только он прекратится, открывайте краны полностью.

Поздравляем: замена батареи отопления в квартире своими руками подошла к концу. Вам останется только дождаться момента, когда радиатор прогреется и начнет давать тепло вашей квартире.
