Инфракрасная пленка для теплого пола: виды и шаги монтажа

Теплый пол в доме или квартире давно перестал считаться излишеством. Пользователи оценили практичность и удобство уникальной отопительной системы, стали появляться новые методы обогрева. Одной из наиболее востребованных технологий признана инфракрасная пленка для теплого пола, сочетающая в себе эффективность работы, универсальность применения и простоту монтажа. Разные виды термопленки имеют схожий принцип действия и технологию укладки.

Содержание:

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки.

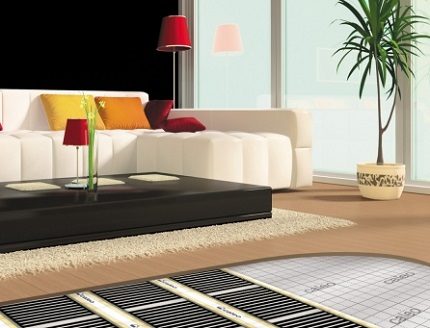

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Инфракрасная пленка для теплого пола: виды и шаги монтажа

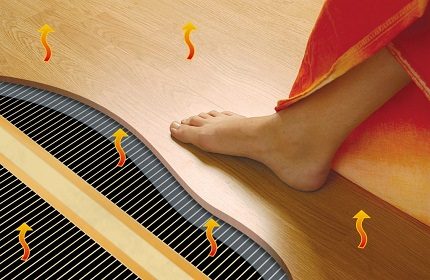

В комнате с ИК-отоплением в первую очередь прогревается пол. При традиционном конвекционном методе теплый воздух аккумулируется под потолком и постепенно прогревает окружающие предметы

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

  1. Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
  2. Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
  3. Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
  4. Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
  5. Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
  6. Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
  7. Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
  8. Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

  1. Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
  2. После выключения системы обогрева помещение быстро остывает.
  3. При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают. Несоблюдение требования может привести к перегреву системы.
  4. Работа теплого пола приводит к повышению расхода энергоресурсов.
  5. Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Устройство и принцип действия ИК-пленки

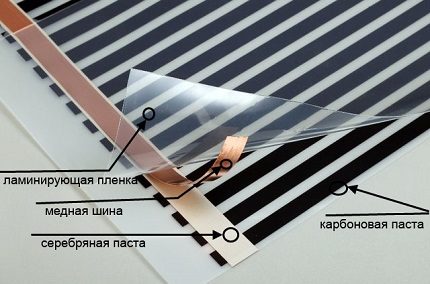

Инфракрасная пленка изготавливается из прочного пластика. В процессе производства на гибкое полотно наносятся карбоно-графитовые полосы. Полупроводниковые участки соединяются медными шинами с серебряным напылением.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Финишное покрытие материала – ламинирующая пленка (PET), защищающая компоненты от попадания влаги, пробоев и возгорания. Плотный полимер не задерживает излучение

Функции основных слоев ИК-пленки:

  1. Карбоновая паста или углеродно-волокнистое полотно – греющий элемент, преобразующий электроэнергию в тепло.
  2. Полосы фольги (медные шины с серебром) образуют отопительный контур и равномерно распределяют тепловую энергию по поверхности пленки. Этот элемент подконтролен термодатчику – при нагреве до нужной температуры поступление электроэнергии прекращается.
  3. Ламинирующее покрытие – защитный электроизоляционный и жароустойчивый слой (температура плавления материала – 210°С).

Углеродная наноструктура отличается уникальными параметрами. Атомы вещества, сформированные в гексагональную сетку, придают материалу способность к излучению в ИК-спектре.

Принцип работы инфракрасной пленки для пола:

  1. Электрический ток подается к системе.
  2. Ток, проходя через нагревательные элементы (фольгированные полосы), преобразуется в тепловую энергию.
  3. Наноуглеродные компоненты нагреваются и генерируют ИК-волны, диапазон которых составляет 5-20 мкм.
  4. Лучи попадают на предметы интерьера, стены и мебель. От нагретых элементов прогревается воздух в комнате.

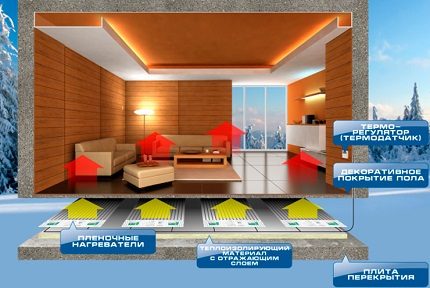

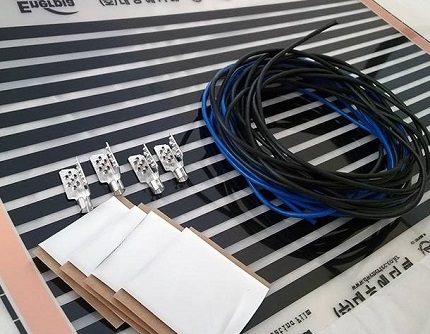

Помимо пленки система инфракрасного теплого пола включает: термостат, термодатчик, контактные зажимы и изоляционные материалы.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Термостат контролирует степень нагрева через датчики, встроенные в пол. Более сложные нагревательные системы способны изменять температурный режим по заданному пользователем алгоритму

Технические характеристики материала

Приведенные ниже данные по инфракрасной пленке для теплого пола носят обзорный, усреднённый характер. Конкретные характеристики изделия надо уточнять при покупке. Предложенных данных достаточно для планировки расположения полотен, разметки основания, расчета мощности. Исходя из технических особенностей, можно понять, подойдет ли ИК-система для эксплуатации в конкретных условиях.

Показатели термопленки:

  1. Ширина рулона – 50-100 см. В бытовых целях, как правило, используются покрытия с шириной 50-60 см. При обустройстве бани, офиса или промышленного объекта – 70-100 см. Суммарное энергопотребление почти одинаково, но более широкий материал обойдется дороже.
  2. Длина полосы – 6-50 м. Предельно допустимое значение определяется производителем. В длинном помещении целесообразно выполнить раздельное подключение по половинкам с установкой двух терморегуляторов.
  3. Питание от сети в 220 В. Используется бытовая однофазная электросеть.
  4. Пиковая потребляемая мощность – до 150-230 Вкв.м. Параметр зависит от производителя и типа пленки. В среднем, для поддержания температуры в помещении на уровне 21-24°С (30°С на поверхности пленки), энергопотребление составит 25-45 Вт/кв.м.
  5. Температура плавления термопленки – 210-250 °С. При соблюдении всех правил по укладке теплого пола температура поверхности ИК-покрытия никогда не достигнет критичных значений.

После включения пленка за 2-3 минут нагревается до максимальной температуры.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
КПД ИК-лучей дальнего спектра действия достигает 90-95%. Эффективность прогрева во многом зависит от качественной теплоизоляции комнаты. Чтобы система прогревала помещение, площадь термопленки должна составлять не менее 70-80% поверхности пола

Виды и особенности выбора термопленки

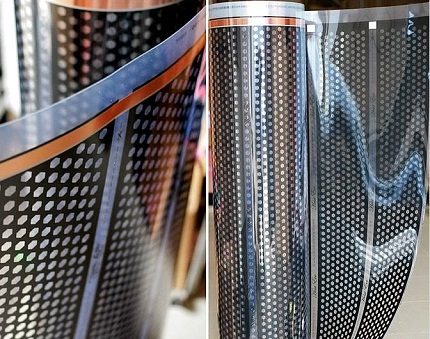

По структуре и принципу действия инфракрасные пленки схожи между собой. Основное отличие – состав нагревательного элемента и максимальная температура его разогрева. Кроме этих параметров, при выборе особое внимание следует уделить качеству «сборки» термопленки и репутации компании изготовителя.

Разновидности ИК-пленок для теплых полов

Зависимо от типа нагревательного элемента различают пленки с углеродным или биметаллическим нагревательным элементом.

Особенности строения и использования углеродного ИК-покрытия:

  • нагревательные элементы изготовлены из карбонового волокна (углеродная паста с добавками);
  • экземпляры с графитовым напылением отличаются высокой прочностью и продолжительным периодом эксплуатации;
  • в основе покрытия лежит износоустойчивая, эластичная и прочная лавсановая пленка с хорошими диэлектрическими свойствами.

Углеродная пленка применяется для обустройства горизонтальных и вертикальных поверхностей.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
При укладке инфракрасного пола углеродного типа следует придерживаться параллельной схемы подключения. Пленка комбинируется с разными напольными покрытиями

Недостаток карбоново-графитного материала – его дороговизна. В качестве более доступной альтернативы можно использовать биметаллическую термопленку.

Особенности инфракрасного теплого пола с «биметаллом»:

  • в составе нагревательного элемента находятся два металлических слоя: алюминиевый и медный;
  • основа материала – двойная эластичная полиуретановая пленка;
  • к системе нельзя подключить заземляющий провод, поэтому соединение элементов выполняется через УЗО или АВДТ – это усложняет укладку теплого пола.

ИК-пленку с биметаллическим элементом нельзя стелить под керамическую плитку. С остальными покрытиями она «уживается» нормально.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Для продления срока службы биметаллического теплого пола не рекомендуется выставлять температурный режим нагрева выше 27°С. Регулярный перегрев может привести к деформации пленки

По уровню нагрева термопленки подразделяются на две категории:

  1. Высокотемпературные обеспечивают нагрев до 55°С. Их применение актуально в помещениях, где теплый пол – основной источник обогрева. Такой материал допустимо использовать под плитку, керамзитовое покрытие, при обустройстве инфракрасных саун или в качестве плинтусного обогрева.
  2. Низкотемпературные модели разогреваются до 25-27°С. Оптимальное применение – укладка под ламинат, линолеум, паркет и ковролин.

Многообразие ИК-пленок условно классифицируют и по потребляемой мощности. На выбор этого параметра оказывает влияние предназначение материала и площадь нагрева.

Диапазоны удельной мощности:

  • 130-160 Вт/кв.м – обогрев небольшой площади, укладка под «легкие» напольные покрытия;
  • 170-220 Вт/кв.м – пленка под керамогранит и плитку, а также для просторных помещений;
  • свыше 220 Вт/кв.м – обустройство системы теплый пол в промышленных зданиях, автопокрасочных мастерских и инфракрасных саунах.

При выборе мощности надо учесть и высоту потолков. Чем она меньше, тем рентабельнее и эффективнее будет обогрев.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Термопленку средней мощности можно использовать в качестве основного источника тепла в регионах с мягким климатом. В остальных ситуациях инфракрасный теплый пол выступает как местное, дополнительное отопление

Признаки качественного товара

При выборе ИК-пленки специалисты рекомендуют ее внимательно осмотреть. Качество покрытия можно определить по внешнему виду:

  1. Молочный оттенок основы свидетельствует об использовании пожаробезопасного и высокопрочного полимера. Полностью прозрачная база – более дешевый аналог, поддающийся термической деформации.
  2. Токопроводящие полосы должны иметь четкие границы. Недопустимо просвечивание или повреждение. Серебряная часть может выступать за медную шину на 1,5-2 мм, минимальная ширина полосы – 1,5 см.

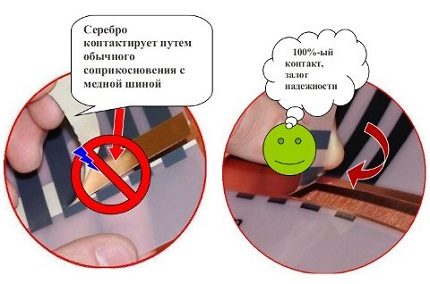

  3. Медная и серебряная полосы должны соединяться «сухим» способом – под воздействием высокой температуры (90°С) и давлением. «Мокрый» метод менее долговечный – элементы фиксируются между собой токопроводящим клеем.
  4. Оптимальное расположение карбоново-графитных излучателей – сплошное или полосатое. Нестандартные вариации напыления – это маркетинговый ход. Эффективность работы пленки при сложных геометрических формах полос не возрастает.
  5. Широкие полотна проще в укладке. Кроме того, риск их перегрева несколько ниже по сравнению с узкими аналогами.

Внешняя ламинация ИК-пленки должна изготавливаться из такого же полимера, как и база. Допустимо применение покрытия меньшей толщины.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Следует выбирать ИК-пленку с высоким содержанием серебра (от 70%). Металл снижает сопротивление и улучшает токопроводность – вероятность искрения минимизируется

Обзор популярных производителей ИК-пленки

Широкий спрос на теплый пол спровоцировал рост количества производителей ИК-пленки. Принцип действия предлагаемой продукции одинаков, поэтому основной критерий при выборе – соотношение качества и цены.

На рынке хорошо зарекомендовали себя следующие компании: Caleo, Rexva, Heat Plus, Monocrystal, Devi, Ensto Electrification, Теплолюкс и др.

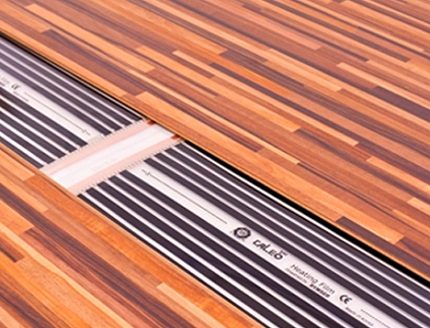

Caleo (Корея). Компания разработала линейку термопленок – от простых решений до ультрасовременных систем с саморегуляцией.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Системы теплого пола Caleo предназначены для укладки «сухим» способом. ИК-пленка подходит под дальнейшую отделку ламинатом, ковролином или линолеумом

Производитель предлагает четыре модификации термопленки:

  • Line – бюджетный маломощный вариант для компактных помещений;
  • Grid – высокая надежность по доступной стоимости; внедрена запатентованная технология применения противоискровой серебряной сетки;
  • Gold – модели с решеткой из серебра и саморегулирующимся эффектом – после нагрева расход электроэнергии снижается на 20%;
  • Platinum— энергосберегающие пленки с переменной мощностью – электропотребление сокращается почти в 6 раз.

Термопленку Caleo Platinum можно устанавливать под мебель без риска перегрева.

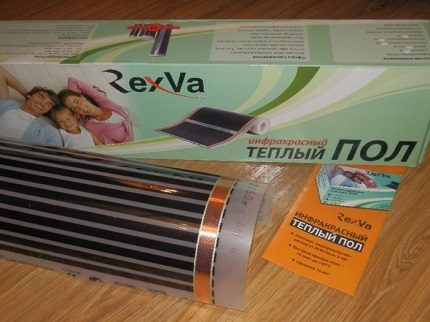

Rexva (Корея). Нагревательный элемент состоит из углеродных полос-стержней с высокопрочным полиэстерным покрытием. Сверхтонкая пленка монтируется под чистовой пол, на потолке или за стеновой панелью.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Важное отличие пленки Rexva от аналогов – минимальная толщина воздушного слоя в месте контактов благодаря усовершенствованному процессу ламинирования

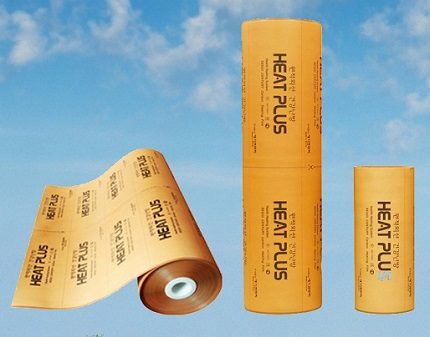

Heat Plus (Корея). Компания выпускает «полосатую» и сплошную термопленку. Равномерное нанесение карбона по полиэстеровой основе позволяет избежать «мертвых» зон, расширить площадь нагрева и КПД системы.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Цена ИК-пленки со сплошным нагревательным элементом в несколько раз превышает стоимость традиционного материала. Однако производитель уверяет, что вложения окупятся через год

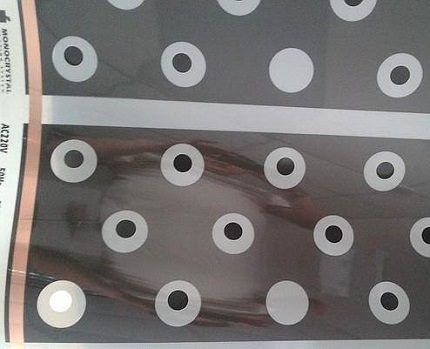

Monocrystal (Украина). Продукт совместных разработок сотрудников НПК Монокристалл и ученых Харькова на основе корейских технологий. Особенность материала – наличие более толстого карбонового слоя позволило отказаться от применения серебряной пасты. Такая альтернатива не влияет на стабильность электрического контакта.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Важное преимущество ИК-пленки от компании Monocrystal – доступная стоимость. Гарантия производителя – 10 лет. Технические характеристики материала не уступают товарам корейских брендов

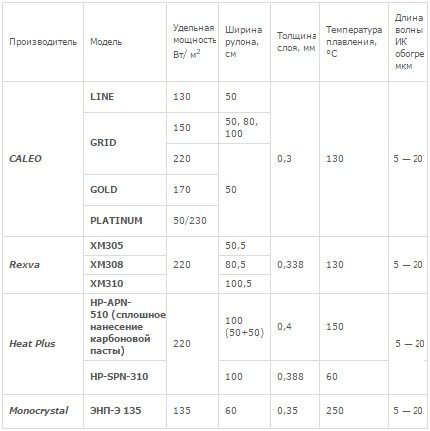

Для получения более полной картины о термопленке разных производителей надо сравнить характеристики продукции.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
В ассортименте Monocrystal есть высокомощные пленки – ЭНП-6.1 (250 Вт) и ЭНП-6.2 (300 Вт). Они разработаны специально для укладки под плитку

Правила укладки теплого пола

Процесс монтажа теплого пола из термопленки достаточно прост. Однако получение эффективной, безопасной и долговечной системы отопления возможно при соблюдении ряда правил на каждом этапе выполнения работ.

Разработка проекта и расчет

Перед монтажом покрытия выполняется расчет и создается проект раскладки пленки. Первым делом следует нарисовать план помещения и выделить на эскизе места под установку мебели – в этих зонах термопленка не укладывается.

Инфракрасная пленка для теплого пола: виды и шаги монтажа

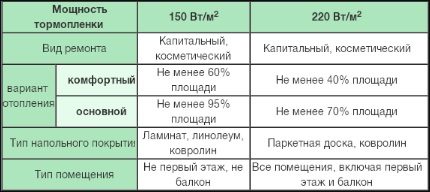

Для расчета необходимого количества пленочного материала необходимо знать общую площадь помещения, а также суммарную площадь низкостоящих и неподвижных предметов интерьера

При расчетах учитываются некоторые нюансы:

  1. Если пленочный пол – основная система отопления, то площадь ИК-пленки должна составлять 70-80% и более поверхности всего помещения. Когда теплый пол – вспомогательный источник тепла, то площадь его покрытия не может быть меньше 40%.
  2. Дистанция между стеной и термопленкой – 10-40 см. Минимальное расстояние до мебели – 10 см.
  3. Раскрой материала надо выполнять так, чтоб длина одного полотна не превышала 8м.

При расчете мощности системы следует учесть объем ремонтных работ, вариант отопления,  тип помещения и напольного покрытия.

Инфракрасная пленка для теплого пола: виды и шаги монтажа

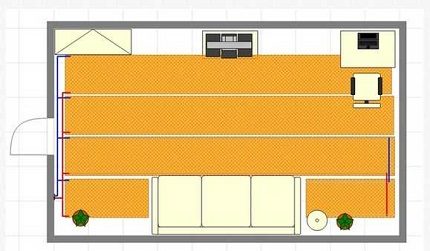

Схема укладки инфракрасной пленки должна отображать направление полотен. Производители рекомендуют делать раскладку вдоль длинной стены – количество разрезаний на поворотах сократится

Требования к подготовке основания

Подготовка места к укладке включает следующие действия:

  1. Штробление стены под провода и установку датчика температуры. Проводка должна находиться в пластиковой гофротрубе.
  2. Проверка ровности основания. Допустимое отклонение по горизонтали – 3 мм. Небольшие перепады и сколы получится убрать с помощью тонкого слоя самоналивных полов.
  3. Поверхность должна быть чистой. Черновой пол надо пропылесосить, вымыть и просушить.
  4. Укладка гидроизоляционной пленки. Слой защитит ИК-систему от проникновения влаги снизу.
  5. Утепление основания. Требование актуально при обустройстве теплого пола в частном доме или в квартире на первом этаже. В качестве теплоизолятора подойдет фольгированный утеплитель – монтаж производится металлизированной стороной вниз.

Необходимо проверить герметичность стыковки пола и стен. Незначительные трещины могут привести к ощутимым теплопотерям. Все выемки, дефекты и сколы надо «расшить», очистить и заполнить строительной пеной.

Инфракрасная пленка для теплого пола: виды и шаги монтажа

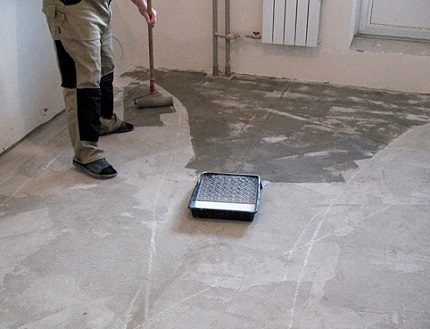

Для обеспыливания бетонного основания лучше использовать специальную грунтовку. Пропитка равномерно распределяется по поверхности щеткой или посредством распылителя. Дополнительный плюс – повышение износостойкости бетона

Монтаж и подключение системы

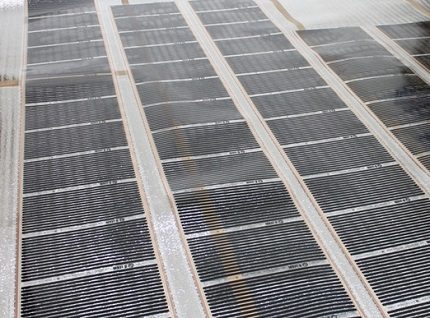

Укладка инфракрасной пленки выполняются в следующей поочередности:

  1. Выполнить разметку под размещение полотен с учетом дистанции между краями термопленки – 5-10 см. Перехлест покрытий недопустим.
  2. Раскроить пленку на полосы нужной длины. Разрез выполняется по линии среза, обозначенной пунктиром или ножницами.
  3. Полотно уложить согласно разметке медными полосами вниз.
  4. Пленку зафиксировать к основанию скотчем – не сплошной полосой, а небольшими квадратами.

Во время монтажа надо минимизировать хождение по ИК-пленке, не ставить на покрытие тяжелые предметы и не ронять инструменты.

Инфракрасная пленка для теплого пола: виды и шаги монтажа

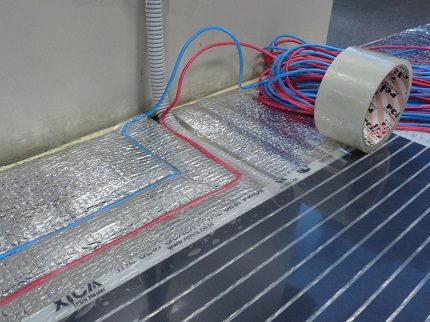

В теплоизоляционной подложке подготавливается углубление для размещения термодатчика, клеммы и провода. Перечисленные элементы не должны выступать над поверхностью пленки

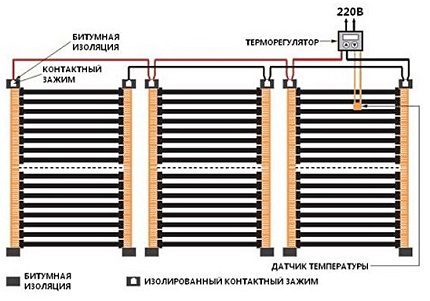

Последовательность подключения системы теплый пол:

  1. На концы медной шины подсоединить зажимы.
  2. Установить провода, соблюдая требование параллельного подключения – левый с левым, правый с правым. Для упрощения задачи можно использовать провода разного цвета.
  3. По центру нагревающей полосы установить термодатчик, углубив его в утеплитель. Расстояние от стены до измерителя – не меньше 50 см.
  4. Места всех соединений заизолировать. С двух сторон клемм применяют гудроновые накладки. По аналогии обработать концы медной шины на отрезанных участках.

В завершении, провода подводятся к регулятору температуры, который затем монтируется на стене.

Терморегулятор устанавливается на высоте не меньше 20 см от пола, оптимально – 1 м.

Инфракрасная пленка для теплого пола: виды и шаги монтажа
Перед укладкой чистового пола выполняется тестовый запуск системы. Во время обогрева не должно быть постороннего шума и искрения. Дополнительно проверяется равномерность прогрева ИК-пленки

Меры безопасности при выполнении работ

При устройстве инфракрасного теплого пола надо соблюдать технику безопасности:

  • рулон нагревательной пленки нельзя подключать к электропитанию;
  • во время монтажа покрытия сеть должна быть обесточена;
  • надо исключить контакт термопленки с арматурой и коммуникациями;
  • лучше воздержаться от монтажа пленочного теплого пола в местах с высоким риском попадания влаги;
  • нельзя перегибать, заламывать и перерезать нагревательный кабель;
  • укладка пленки выполняется при плюсовой температуре.

Теплые ИК-полы нельзя размещать поблизости нагревательных приборов: печей, каминов и пр. Для крепления покрытия недопустимо применять шурупы и гвозди.

Видео-материалы о пленочном теплом поле

Принцип действия, технические и эксплуатационные характеристики ИК-пленки в системе теплого пола:

Виды инфракрасной пленки и рекомендации по выбору материала:

Правила и порядок обустройства теплого пола с термопленкой:

Принцип работы инфракрасной пленки основан на природных процессах выработки тепла. Материал имеет массу преимуществ и его по достоинству оценили потребители – сфера применения ИК-пленки многогранна. Наиболее востребовано покрытие при устройстве теплого пола. Соблюдая все технологические требования, получится самостоятельно монтировать эффективную систему обогрева.
