Инфракрасный карбоновый теплый пол: устройство +типы монтажа

Обеспечить дополнительный комфорт на даче или в городской квартире способен инфракрасный карбоновый теплый пол. При желании он может стать и основным способом обогрева конкретного дома. Такой тип отопления можно обустроить своими силами, купив необходимые материалы и ознакомившись с техническими особенностями углеродных теплых полов.

Содержание:

• Что такое ИК теплый пол
  • Принцип действия ИК обогрева
  • Разновидности карбоновых систем
• Правила укладки карбонового теплого пола
  • Как уложить стержневой мат
  • Основы монтажа нагревательной пленки
• Плюсы и минусы карбонового пола
  • Карбоновый теплый пол: что плохого
  • Достоинства инфракрасного теплого пола
• Особенности эксплуатации и ремонта системы
  • Правила использования теплого пола
  • Теплый пол: как устранить поломку
• Видео о карбоновом теплом поле

Что такое ИК теплый пол

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

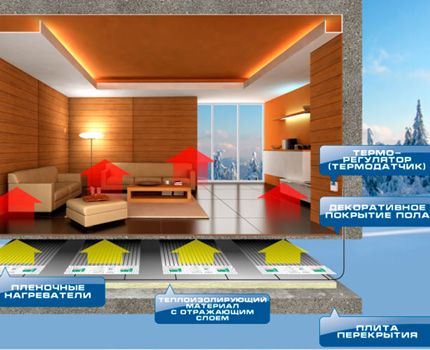

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем, пол постоянно будет теплым благодаря пленке, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Этот принцип обогрева безопасен для использования не только дома, но и в детсадах, больницах и прочих общественных заведениях

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

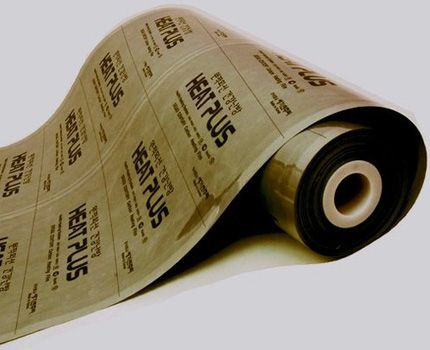

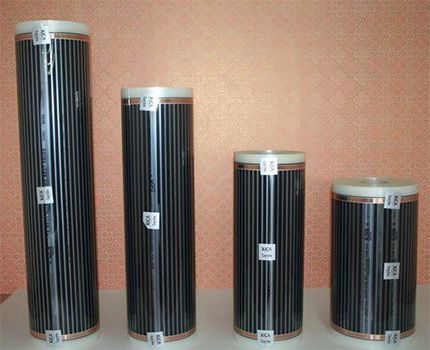

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

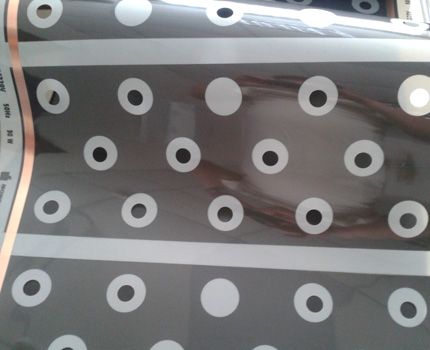

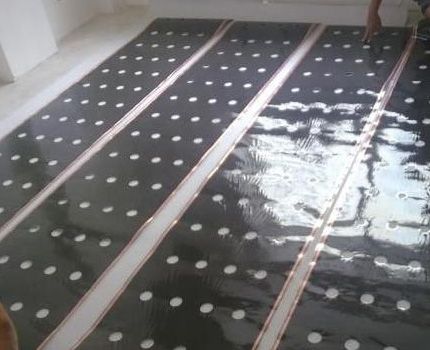

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

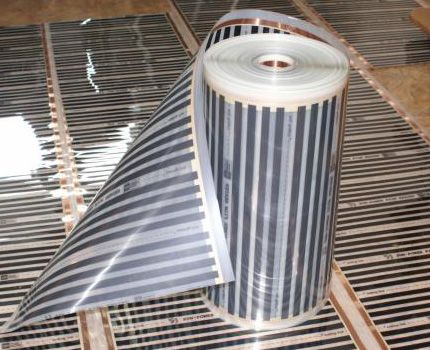

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

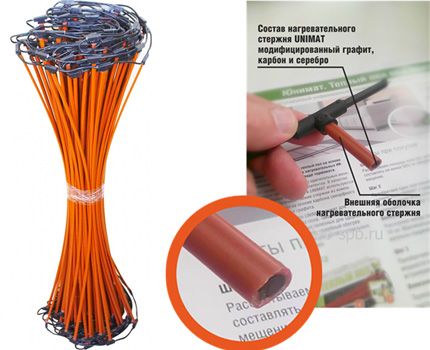

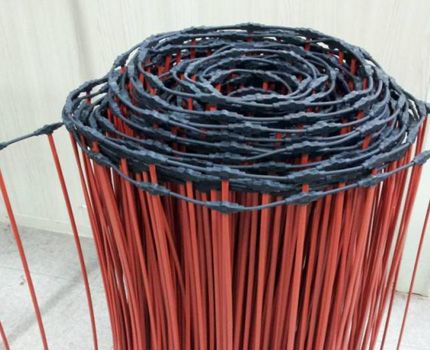

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью никогда не перегреются.

Правила укладки карбонового теплого пола

Эффективность любой модели ИК теплого пола зависит от правильности монтажа и подключения. Даже самая качественная и дорогая система не будет работать, если проигнорировать рекомендации производителя, приведенные в инструкции.

Как уложить стержневой мат

Приятно, вернувшись домой и сняв уличную обувь, ощущать тепло под ногами. Для этого достаточно правильно уложить ИК теплый пол. Наиболее дорогостоящий вариант – стержневой. Но он характеризуется длительным сроком службы – от 25 лет. Да и гарантия производителя радует – около 10 лет.

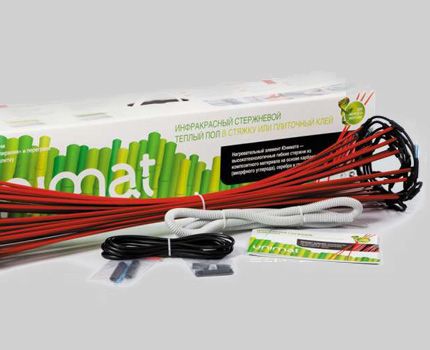

Наиболее покупаемым является стержневой мат от Unimat. Производитель сразу же предоставляет подробную инструкцию по установке системы и все комплектующие. Это позволяет с легкостью выполнить укладку своими руками, не теряя время на поиски нужных материалов.

Стержни, расположенные параллельно в виде веревочной лестницы, обеспечивают работоспособность системы даже при выходе из строя одного или двух из них

Теплый ИК пол стержневого типа обладает способностью самостоятельно регулировать температуру внутри системы. Это исключает опасность ее перегрева и выхода из строя отдельных стрежней, расположившихся под тяжелой и объемной мебелью.

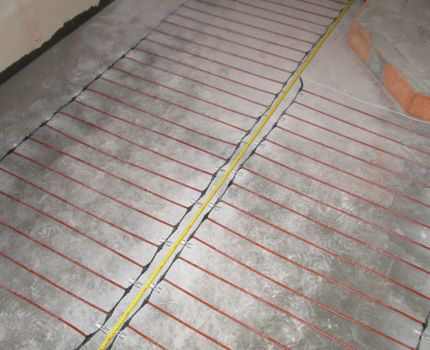

Для правильной укладки предстоит сначала выровнять основание пола. Затем определить место под установку терморегулятора и датчика температуры. Важно, чтобы эти 2 элемента находились в доступном месте и не перекрывались тяжелой мебелью.

Температурный датчик следует уложить в паз, прорезанный в полу. Предварительно его помещают в гофрированную трубу с металлическим зондом и заглушкой. Мелкий мусор, оставшийся после проделывания штробы, надо обязательно убрать.

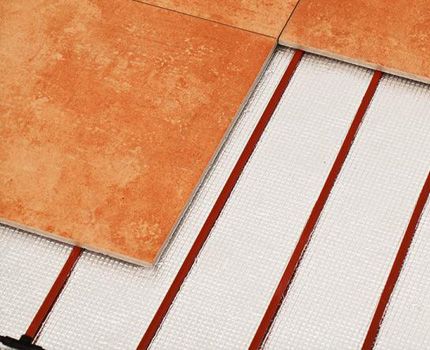

Затем предстоит расстелить теплоотражающий материал фольгированной частью вверх. Все стыки отдельных частей рулона нужно тщательно соединить друг с другом клейкой лентой. Также, используя скотч, строительный степлер или клей, предстоит прикрепить этот слой к первичному полу.

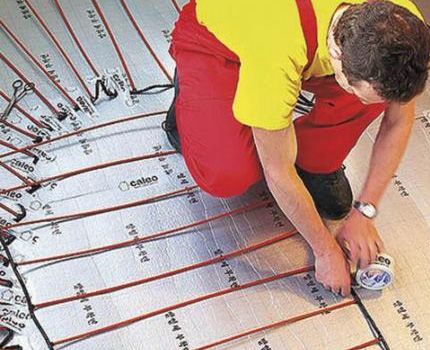

Теперь можно приступать к раскладке мата из карбоновых стержней. Правильно начинать разматывать рулон со стороны установки терморегулятора. Чтобы развернуть мат в обратном направлении, надо разрезать соединительный провод ровно посредине между 2-мя стержнями. Так можно проделывать до тех пор, пока не покроется вся площадь под укладку системы теплого пола, но не длиннее 25 погонных метров.

Нельзя допускать перекрещивания отдельных стержней ИК мата. Это важное правило укладки системы

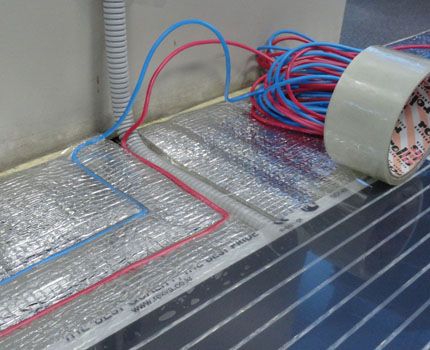

Остается тщательно зафиксировать уложенную конструкцию скотчем и прорезать отверстия в теплоотражающем материале по всей площади. Это обеспечит надежное сцепление при заливании стяжки или нанесении плиточного клея.

Следующий этап – подключение и изоляция карбоновой системы обогрева. Здесь важно придерживаться рекомендаций, приведенных производителем в инструкции и использовать материалы, идущей в комплекте теплого пола.

Предстоит монтажными проводами соединить полосы углеродного мата, зачистив изоляцию на соединяемых концах. Для их надежной фиксации прилагаются гильзы в термоусаживающей пленке. Каждая гильза надевается на оголенный провод мата и соединительного провода и зажимается обжимными клещами.

Изолирующая пленка, находящаяся сверху гильзы, принимает свое рабочее состояние после применения технического фена. Сверху надевается еще одна изолирующая пленка, которая также усаживается феном. Такое соединение в двойной изоляции прочное и надежное. Оно не боится влаги.

Аналогично подключаются все оставшиеся стороны мата к соединительному проводу. Края изолируются концевой пленкой, усаживаются феном и обжимаются клещами

Следующий шаг – подключение концов соединительного провода в клеммник терморегулятора согласно схеме, прилагаемой к нему. Важно не перепутать питающие провода с нулевым и заземляющим. Нужно не забыть подсоединить датчик температуры.

Остался самый ответственный момент – протестировать работоспособность карбонового мата. Для этого следует задать желаемый температурный режим и включить систему. Подождать минут 15-20 и оценить результат.

Если все в порядке, то можно приступать к завершающей стадии – заливанию стяжки или покрытию плиточным клеем.

Наиболее эффективно стержневой теплый пол будет работать, если его уложить под керамическую плитку, керамогранит или натуральный камень

Основы монтажа нагревательной пленки

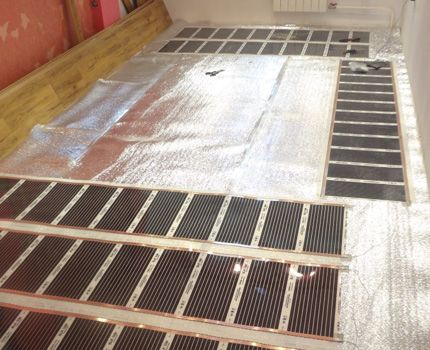

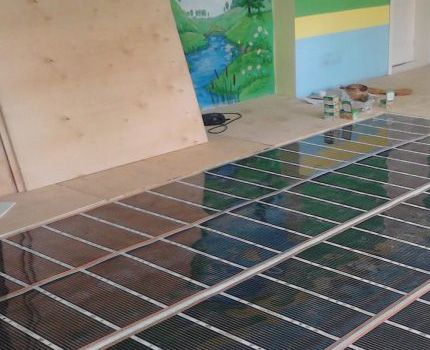

Пленочный ИК теплый пол укладывается по всем рекомендациям, указанным производителем в инструкции. технология монтажа аналогична правилам укладки стержневого мата. Основная отличительная особенность – следует учитывать будущее расположение мебели. Под мебелью укладывать карбоновую пленку не надо.

Важно, чтобы ИК полотнища не накладывались друг на друга. Нужно выдержать расстояние 5-10 см между ними. Это же правило касается и укладки стержневого мата – нельзя допускать пересечения двух и более стержней между собой.

Когда выполнена раскладка теплоизолирующего слоя, раскладка и крепление к нему карбоновой пленки, нет надобности прорезать отверстия для лучшего сцепления стяжки.. Следует лишь изолировать места разреза медной шины битумной изоляцией, закрывая полностью серебряные контакты по всему срезу.

Остается подключить полосы между собой и к терморегулятору, используя провода, идущие в комплекте

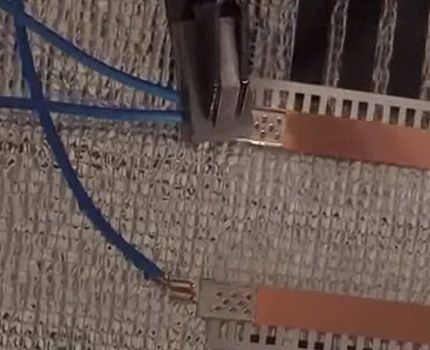

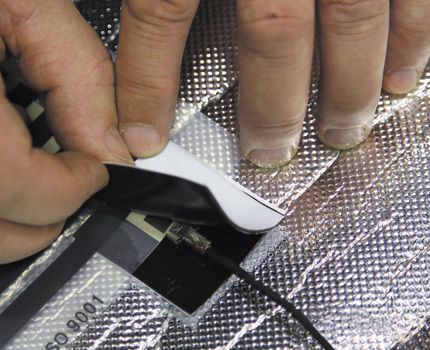

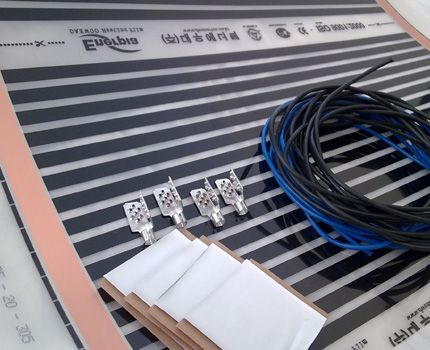

Здесь будут некоторые отличия – на медную шину устанавливаются контактные зажимы, в которые предстоит помещать концы соединительного провода, зачищенные от изоляции.

Они плотно обжимаются со стороны как вложенных проводов, так и медной шины. Каждое такое соединение изолируется с двух сторон специальной изоляцией, идущей в комплекте теплого пола

Еще одно отличие от процесса установки стержневого варианта – датчик температуры не укладывается в паз, а крепится клейкой лентой прямо на одну из нагревательных полос, если это полосатая пленка. Датчик надо аккуратно погрузить в теплоизоляционный слой, прорезав соответствующую ячейку. Это в дальнейшем исключит неровности при укладывании декоративного покрытия.

Аналогично оформляются разрезы в местах расположения зажимов и все пути пролегания проводов. Уложенные провода заклеиваются скотчем. Остается подключить систему к терморегулятору, используя схему, приведенную в инструкции. Если мощность ИК пола более 2 кВт, то следует подключать его к электрической сети через отдельный автомат.

После подключения нужно внимательно проверить работоспособность системы, качество соединения отдельных элементов и нагревание всех полос, включив ее в сеть. Если все выполнено качественно, можно завершать установку, уложив поверх греющей пленки специальную подложку под ламинат или защитную полиэтиленовую пленку.

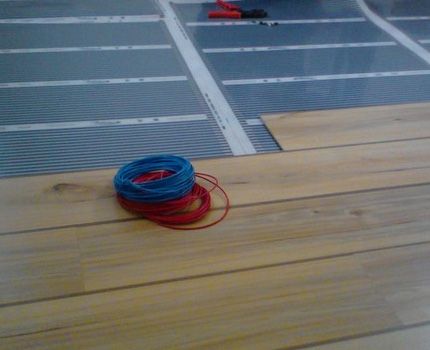

Остается уложить декоративное покрытие и пользоваться всеми преимуществами регулируемого обогрева. Пленочный теплый пол чаще всего покрывается ламинатом, линолеумом или ковролином.

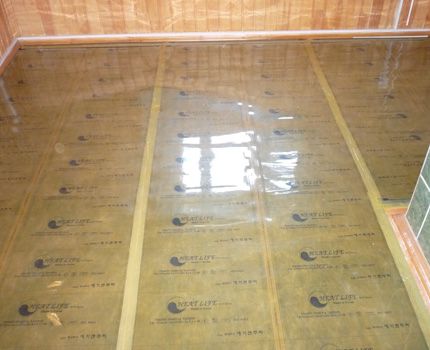

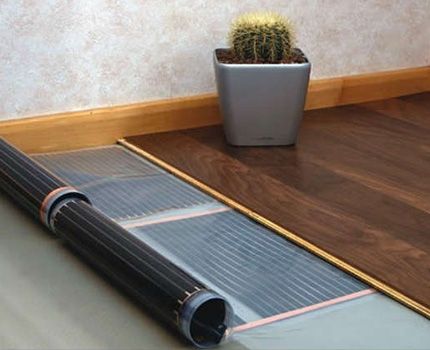

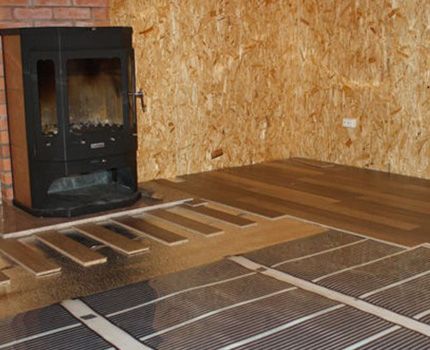

Если покрытие твердое, то его можно сразу монтировать поверх защитного слоя, стараясь не повредить греющую пленку

В случае, когда декоративное покрытие легко поддается деформации, надо уложить плотный защитный слой – фанеру или листы другого материала толщиной 3-5 мм. Их нужно надежно зафиксировать, не повредив слой с нагревательной пленкой.

Только после дополнительного твердого защитного слоя из фанеры настанет черед стелить линолеум или ковролин

Выполнив все действия правильно, можно пользоваться пленочным ИК теплым полом около 10 лет. Срок службы каждый производитель указывает в инструкции. Он составляет от 10 до 50 лет.

Плюсы и минусы карбонового пола

Инфракрасный теплый пол имеет свои положительные отрицательные стороны. Прежде, чем принять решение о целесообразности его покупки и монтажа, следует подробнее разобрать все особенности этой системы.

Карбоновый теплый пол: что плохого

Использование карбоновых стержней или пленок при обустройстве системы теплых полов в доме или квартире имеет такие недостатки:

• дороговизна;
• подделки;
• сложный ремонт;
• потребность в дополнительном утеплении.

Оригинальные системы, предлагаемые добросовестными производителями, стоят совсем недешево. Особенно, когда речь идет о стрежневых карбоновых матах. Крупную сумму способен выложить не каждый покупатель, желающий у себя в доме обустроить инфракрасный теплый пол.

Из первого недостатка плавно вытекает второй – появление на рынке большого количества подделок. Они отличаются низкой ценой и сомнительным качеством.

Приобретение некачественных поддельных, но дешевых систем оборачивается головной болью для покупателя – стержни быстро сгорают, уменьшая общую площадь нагрева

Сложность ремонта заключается в необходимости снимать все декоративное покрытие, чтобы добраться до системы теплого пола. Иной возможности заменить сломанный участок не существует. Если же сверху уложена плитка, то это еще больше усложняет ремонт.

Потребность в дополнительном утеплении дома или квартиры будет в том случае, когда инфракрасное отопление является основным. Если работы по энергосбережению не были проведены, то теплый пол будет тратить много энергии на поддержание нужной температуры в помещении и может не справиться с этим заданием.

Утепление дома, коттеджа или квартиры позволяет существенно снизить расходы не только при инфракрасном, но и при других видах отопления. В таком помещении проще поддерживать комфортную температуру с помощью теплых полов, затрачивая минимум энергии на их работу.

Достоинства инфракрасного теплого пола

Теплый пол, устроенный из карбоновой пленки или стержней, обладает целым рядом преимуществ. Это:

• быстро;
• легко;
• доступно;
• экономно;
• красиво;
• безопасно;
• без ремонта.

Первый пункт подразумевает скорость монтажа карбонового теплого пола. Если площадь под укладку небольшая, то со всеми работами можно справиться за 1 день. Если же приглашать мастеров, то все займет еще меньше времени.

Обустроить систему инфракрасного теплого пола легко – достаточно простого набора инструментов, а также материалов, идущих в комплекте с карбоновой пленкой или стержнями.

Вовсе не обязательно привлекать специалиста – монтаж будет под силу каждому старательному хозяину

Цена пленочного материала доступная. Если сравнивать стоимость всех деталей и комплектующих, необходимых при обустройстве водяного или парового отопления, то инфракрасное здесь существенно выигрывает – не понадобится покупать трубы, радиаторы, котел и другое дорогостоящее оборудование.

Пользоваться карбоновым теплым полом выгодно как в качестве дополнительного, так и основного источника тепла. Если система установлена правильно и дом/квартира/коттедж утеплен, то потребление электроэнергии будет минимальное. Расходы будут напрямую зависеть от площади, покрытой инфракрасной пленкой или матами.

Красота этого типа обогрева помещения заключается в том, что после укладки теплый пол не заметен в комнате. Он не занимает полезное пространство, как, например, радиаторы отопления. Толщина всей системы с учетом теплоизолирующего слоя менее 2 см.

Инфракрасный теплый пол совершенно безопасен. Он не боится воды и может быть уложен в ванной и на кухне. Если какая-то секция перестает работать, то со всей системой ничего не произойдет – она продолжит нагреваться в обычном режиме.

Если один стержень или полоска карбоновой пленки перестала работать, то можно обойтись без ремонта – вся система будет и дальше функционировать

Все нагревающие элементы расположены параллельно, что исключает возможность поломки сразу всей системы. Это удобно, ведь потеря одной рабочей полоски принципиально не скажется на работе всей системы.

Особенности эксплуатации и ремонта системы

Теплый пол из карбоновой пленки или стержней безусловно делает помещение более комфортным. Поэтому приверженцев этого типа обогрева становится все больше. Но вопросы о вероятности возникновения поломок и возможном ремонте беспокоят потенциальных пользователей оборудования.

Правила использования теплого пола

Чтобы теплый пол из карбонового материала прослужил весь срок, заявленный производителем, нужно придерживаться правил его эксплуатации. Все это описано производителем в инструкции к конкретному товару. Важно, чтобы система теплого пола имела все документы и сертификаты соответствия, подтверждающие ее качество.

В сопровождающей документации пленочного и стержневого карбонового пола будет прописано, как правильно им пользоваться

Ведь у каждого производителя свои технические характеристики материала. Но есть общие правила, соблюдением которых желательно не пренебрегать.

Во-первых, нужно выдержать время после укладки, рекомендуемое производителем. Это значит, что пользоваться теплым полом можно только по истечении указанного срока. Например, у стержневых матов, уложенных под плитку, длительность ожидания составляет от 28 дней. Только после полного высыхания можно начинать пользоваться инфракрасным отоплением, установленным в пол.

Во-вторых, важно не игнорировать требования к монтажу, указанные в инструкции. Если система не укомплектована терморегулятором и датчиком температуры, то надо обязательно их докупить. В противном случае из затеи обустройства инфракрасных теплых полов ничего стоящего не выйдет.

Укладывать датчик температуры важно по всем правилам. Также, сверху над ним нельзя ставить мебель – это чревато сбоями в его работе и получением недостоверных сведений о температурном режиме во всем помещении.

В-третьих, при использовании пленочного материала лучше отказаться от размещения под объемной мебелью – шкафами, диванами, комодами. В случае со стержневым полом можно не беспокоиться о будущем расположении мебели – эта система более совершенна и способна к саморегулированию.

В-четвертых, убирать можно и нужно. Совершать уборку в помещении с теплыми полами следует так, как это происходило до их монтажа. Материал, уложенный под плиткой, ламинатом или паркетом, не боится влажной уборки и обработки специальными средствами, предназначенными для ухода за декоративным покрытием пола.

Теплый пол: как устранить поломку

Вопрос о возможном выходе из строя карбонового теплого пола беспокоит не только реальных, но и потенциальных пользователей. Хотя производитель гарантирует от 10 и более лет беспроблемной работы системы, мысли о ремонте приходят заранее.

Благодаря особенностям устройства инфракрасного пола при выходе из строя определенной секции вся система не пострадает. Поломка скажется только на отсутствии нагрева пола под сломанным сегментом. Все остальное покрытие будет работать в обычном режиме.

Когда же перестали работать несколько участков системы, функционирование которых чрезвычайно важно для потребителя, то предстоит проводить ремонтные работы.

Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола

Если речь идет о стрежневом варианте, то, при покупке качественного оригинального оборудования, гарантия составляет около 10, а срок службы – от 25 лет. Но, в случае приобретения дешевого аналога можно уже через 1-1,5 года наблюдать выход из строя отдельных стержней. В результате через 3-4 года после начала эксплуатации половина теплого пола может перестать быть таковой.

Чтобы все починить, придется полностью снимать декоративное покрытие и менять части мата или полностью демонтировать всю систему. Это довольно трудоемкий процесс, ведь укладка производилась «по мокрому». Поэтому, выбрав стержневой карбоновый теплый пол, следует тщательно проверить сопровождающую документацию, чтобы не купить подделку.

Ремонт инфракрасной пленочной системы отопления не потребует колоссальных затрат времени и средств. В этом случае предстоит снять ламинат или линолеум и заменить часть, вышедшую из строя. Сделать такие действия легко, если монтаж карбоновой пленки совершался сухим способом.

Если же была использована карбоновая пленка с перфорацией, поверх которой заливалась стяжка или наносился плиточный клей, то при выходе из строя большого количества участков предстоит проводить капитальный ремонт пола

Видео о карбоновом теплом поле

Пошаговый ролик об укладке карбоновой пленки под ламинат:

Особенности монтажа карбонового стержневого теплого пола приведены в видео инструкции:

Видео тест о работоспособности инфракрасных сплошных и полосатых пленок с карбоновым слоем:

Видео ролик о технологии монтажа сплошной пленки теплого пола:

Запрещенные и разрешенные приемы при укладке теплого инфракрасного пола:

Разобравшись с основными видами карбоновых теплых полов, можно выбрать наиболее подходящий вариант для своего дома. Особенности монтажа детально прописаны в инструкции, что делает возможным проведение работ своими руками. Довольно простые правила укладки такой отопительной системы позволяют обойтись без вызова специалистов по монтажу.
