Устройство теплого пола: виды, этапы монтажа

Очень многие, делая основательный ремонт своего дома, задумываются над монтажом теплого пола.

При укладке теплого пола очень внимательно надо следить за горизонтальностью укладки кабеля.

Однако большая часть отказывается от идеи, предполагая, что установка такого пола обойдется дорого.

Устройство таких полов было известно еще древним грекам, которые первыми придумали его конструкцию, делая в полу специальные ниши, где циркулировал теплый воздух. Необходимой температуры воздуха добивались путем его нагревания с помощью специальных печей.

Содержание:

Устройство теплого пола: виды, этапы монтажа

К сожалению, со временем секрет устройства таких полов был утрачен.

Основные виды теплых полов

Устройство теплого пола: виды, этапы монтажа

Схема классификации теплого пола.

К основным видам теплых полов можно отнести четыре:

  1. Пленочный. Работает такой пол от электричества. Выглядит он как специально разработанная пленка или нагревательный кабель. Температура нагревания увеличивается или уменьшается с помощью терморегулятора. Такой вид теплого пола может быть использован в качестве как основного, так и дополнительного источника отопления в помещении любого типа. Главным преимуществом пленочного теплого пола такого типа является тот факт, что он абсолютно универсальный. Его универсальность заключается в том, что на него можно стелить любое напольное покрытие: ламинат, паркет, линолеум или ковролин. Единственное, чего класть на него нельзя, – это керамическая плитка. Так как термопленка обладает особенной гибкостью, с ее помощью можно осуществить обогрев любых поверхностей: вертикальных, горизонтальных, наклонных. Что касается механических повреждений, то она им практически не подвержена. Учитывайте, что пленочный теплый пол нагреет не воздух, а предметы, которые на нем находятся.
  2. Нагревательные маты. Нагревательный мат, или термомат, относится к категории электрического кабельного пола. Кабель в нем используется более тонкий, чем в классическом кабельном теплом полу. Функцию нагревательного элемента выполняет специальный углеродный карбоновый порошок. Именно такой порошок обеспечивает защиту кабеля от перегрева.
  3. Кабельный теплый пол. Является самым распространенным вариантом электрических полов с подогревом. Он представляет собой готовые нагревательные секции, которые имеют определенную длину.
  4. Водяной теплый пол. Пол такого типа чаще всего используют в частных домах, так как в квартирах его установка запрещена. К преимуществам такого пола относится значительная экономия электроэнергии, а соответственно, и затрат на ее оплату. К тому же воздействие магнитных или электрических полей на человека полностью отсутствует.

Монтаж теплого пола

Устройство теплого пола: виды, этапы монтажа

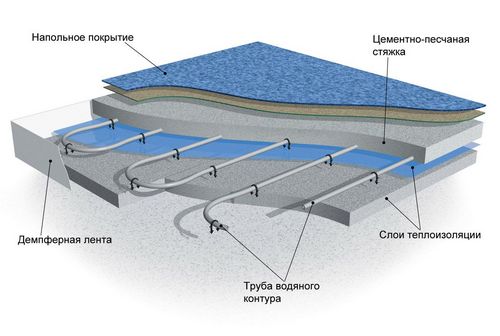

Схема водяного теплого пола.

Устройство и технологии укладки теплого пола могут быть невероятно затратными, если прибегнуть к помощи вторых лиц.

Или же можно осуществить монтаж самостоятельно, при этом сэкономив значительное количество средств.

Тем более что технология устройства довольно проста, и, приложив некоторое количество усилий, в ней может разобраться каждый.

Этапы монтажа теплого пола

Первое, что необходимо сделать, – это выбрать схему укладки.

Этот этап предшествует всем остальным и требует особого внимания. Если вы решили осуществить установку пола такого типа в своем жилище, то планировать это нужно еще в момент капитального ремонта.

Устройство теплого пола: виды, этапы монтажа

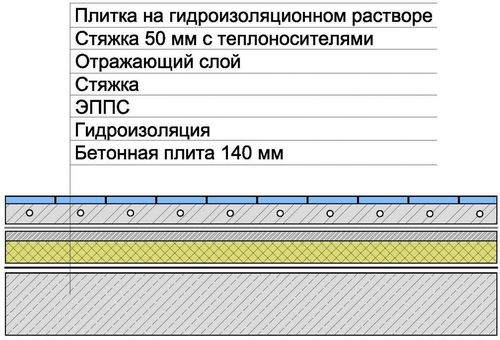

Схема теплого пола со стяжкой.

Возьмите план отдельного помещения, в котором планируется устройство пола или квартиры в целом, если разместить его нужно везде.

На схеме необходимо провести разметку схемы укладки, а также обозначить место, где будет подключен нагревательный кабель, термостат и датчик.

Учтите, что в том случае, если в помещении, где планируется устройство теплого пола, есть стационарная мебель или сантехнические установки, то для экономии оборудования пол под ними можно не обогревать.

Правильная разметка крайне важна, так она обеспечит отсутствие дополнительного давления на нагревательные элементы, тем самым продлив период службы всей системы.

После того как разметка схемы была нанесена на план, можно приступать ко второму этапу устройства пола, а именно – укладке термоизолирующего слоя.

Необходим такой слой для того, чтобы не было лишней теплоотдачи на нижний этаж, что повысит эффективность в несколько раз и поможет сократить траты на электроэнергию.

Если поверхность пола относительно ровная, можно монтировать прямо на нее.

На третьем этапе необходимо уложить и закрепить кабель. Этот этап очень важен и требует особого внимания.

Закрепить кабель можно либо монтажной лентой, либо металлической сеткой.

Монтажная лента – это гибкий материал, в котором уже есть специальные крепления для кабеля.

К металлической сетке кабель закрепляется с помощью пластиковых хомутов.

Если уложенный предварительно термоизоляционный слой не имеет теплоотражающего покрытия, нужно проложить его самостоятельно на этом этапе, используя плотную алюминиевую фольгу.

На четвертом этапе необходимо нанести продуманную на первом этапе разметку на пол. Липкой лентой яркого цвета обозначьте места, где располагаются предметы стационарной мебели и сантехники.

Устройство теплого пола: виды, этапы монтажа

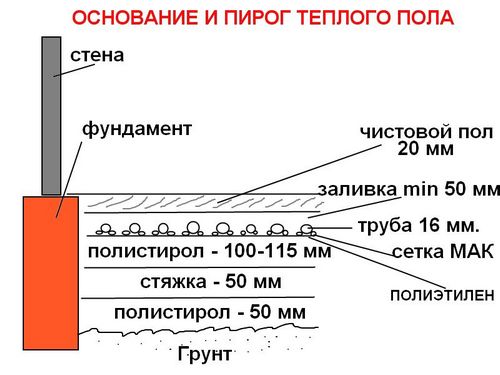

Схема пирога теплого пола.

После этого можно приступить к нанесению разметки для кабеля на оставшемся участке. Не забудьте обозначить место подключения, термостат и датчик.

На пятом этапе можно приступать к монтированию кабеля на пол. Внимательно изучите инструкцию вашего теплого пола на предмет номинальной мощности системы на 1 кв.м, которая определит оптимальный размер шага между полосами.

На кабеле есть специальная отметка, которая обозначает место, где он будет соединен с электричеством. Этот промежуток должен быть размещен недалеко от места подключения термостата в зоне цементной стяжки.

Следите за тем, чтобы на этом промежутке не было заломов и изгибов, во избежание возможных повреждений.

На шестом этапе монтируем терморегулятор всей системы теплого пола.

Терморегулятор обеспечивает регулирование температуры нагревания пола в зависимости от ваших пожеланий. Поэтому его монтаж необходимо осуществлять в стене на высоте приблизительно 1 м от пола, следуя прилагаемой схеме сборки.

Седьмой, завершающий этап устройства теплого пола заключается в цементной заливке пола.

После того как цементная заливка осуществлена, можно монтировать желаемое декоративное напольное покрытие.
