Электрический теплый пол своими руками: укладка, фото и видео

В данной статье мы рассмотрим общие правила установки электрического пола, а также дадим несколько практических советов для успешного монтажа конструкции.

Итак, современный электрический пол состоит из нагревательного кабеля, терморегулятора, а также температурного датчика.

Датчики и терморегуляторы стандартны и, по большому счету, достаточно чтобы они просто работали, главная роль в качественном отоплении помещения отводится нагревательным кабелям.

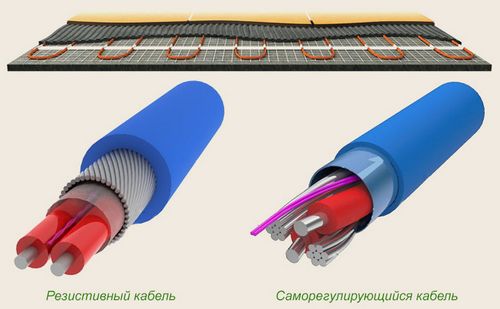

Большой популярностью пользуются резистивные кабеля, одножильные и двужильные. Считается, что двужильные кабеля лучше защищают от электромагнитного излучения, потому они дороже .

Менее популярны саморегулирующие. Они дороже двужильных. Саморегулирующие кабеля считаются самыми безопасными.

Выбор теплого пола

Содержание

• 1 Выбор теплого пола
• 2 Схема теплого пола
• 3 Подготовка напольной поверхности
• 4 Укладка кабеля своими руками
• 5 Процесс укладки
• 6 Установка датчика температуры и терморегулятора
• 7 Стоимость работ
• 8 Пример цен на некоторые комплектующие
• 9 Советы по укладке своими руками
• 10 Отзывы

При выборе варианта теплого пола руководствуйтесь вашими финансовыми возможностями. Не всегда то, что дороже, будет оптимальным вариантом.

Обычные кабельные полы, самый экономичный вариант, второй по цене вариант, это тепловые маты (сетка). Это те же кабеля, но встроенные в армированную сетку.

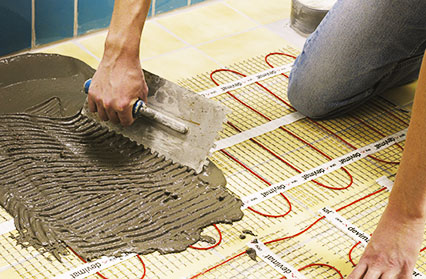

Укладка значительно упрощается и ускоряется, не нужно каждый кабель отдельно вести и закреплять. Тепловые маты имеют клейкую основу, вам достаточно просто приклеить их к ровной напольной поверхности.

Преимущество обычного кабеля в том, что вы можете регулировать укладку в зависимости от необходимой вам мощности отопления на квадратный метр.

Есть еще пленочный вариант, тут главную роль в нагревании играет не кабель, а тепловая (инфракрасная пленка). Отличие в том, что пленка укладывается поверх стяжки, а не заливается ею, как в случае с кабелями и тепловыми матами.

Рассмотрим самые популярные варианты с обычными кабелями и тепловыми матами и бетонным основанием.

Схема теплого пола

Хотим еще раз предупредить — электрическую схему системы делает электрик!

Он же будет подключать систему и проводит усиленные линии проводки от распределительного щита.

Вы выступаете в качестве грубой физической силы необходимой для монтажных работ. При составлении схемы учитываются как характеристики самого кабеля, так и характеристики основания и напольного покрытия.

Приведем необходимое напряжение на сеть по отдельным помещениям:

• ванная и туалет – 150-180 Вт/кв.м;
• спальня — от 110 до 140 Вт/кв.м4;
• коридор, кухня и прихожая – 130-160 Вт/кв.м;
• лоджия или балкон – 180-220 Вт/кв.м;

Подготовка напольной поверхности

Заметим, что работы, которые мы будем выполнять, хорошо описаны в двух статьях – «Выравнивание полов самовыравнивающейся смесью»
и «Укладка ламината и стоимость работ», но есть небольшие отличия.

Опишем, вкратце, весь процесс.

1. Стандартная уборка мусора и пыли строительным пылесосом.
2. Обработка грунтовкой основания.
3. Если существуют большие перепады и неровности, производим выравнивание цементно-песчаной стяжкой. Это самый экономичный вариант. Если нужно быстрее сделать работу, то используют наливной пол. В обоих случаях, толщина самой стяжки должна быть не меньше 4 см.

4. Установка терморегулятора производится после прокладки кабелей, потому при подготовке основания нужно лишь отметить место его будущего расположения.
5. Потом нужно уложить слой теплоизоляции для минимизации тепловых потерь.

6. После это отмечаем места, где установка пола не будет нужна (места расположения стационарной мебели)

   Отступы от стен к кабелю должны быть не меньше 8 см.

7. Устанавливаем крепежные элементы, в случае, если вы используете обычные кабеля, а не тепловые маты.

Укладка кабеля своими руками

После завершения всех работ по подготовке основания, приступаем к монтажу нагревательных кабелей или тепловых матов.

Уточним: вариант с тепловыми кабелями более трудоемкий, нужно будет вести отдельно каждый кабель и крепить его крепежными элементами.

Так или иначе, еще раз все перепроверяем согласно плану укладки, уточняем детали, порядок и шаг укладки. Проводим стандартную проверку сопротивления кабеля.

Заносим полученную величину в гарантийный талон. Разница должна быть не больше ± 10 процентов от величины указанной на этикетке кабеля.

Процесс укладки

Рассмотрим подробно вариант с двужильным кабелем.

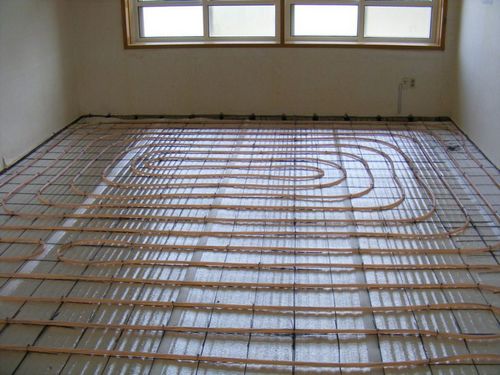

Укладку кабеля начинаем с места, где мы будет устанавливать терморегулятор, соединительная муфта и кабель закрепляются на полу крепежными приспособлениями либо монтажной лентой.

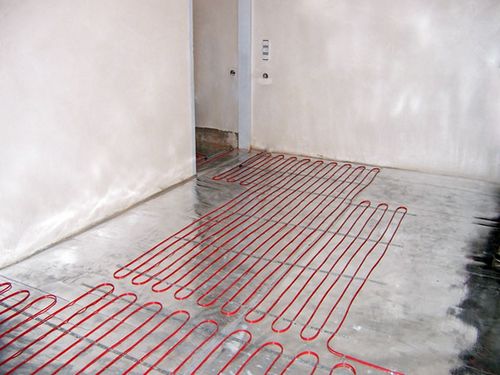

Укладка кабеля идет так называемой змеей. Не забываем следить за тем, чтобы кабеля не соприкасались, четко отмеряем каждый шаг укладки на всех отрезках.

Радиус изгиба кабеля, там, где он необходим, делаем не меньше 5 см. Концевая муфта кабеля должна, как и соединительная, покрываться стяжкой полностью.

Особо ничего сложного, четко контролируем укладку.

Установка датчика температуры и терморегулятора

После укладки кабеля приступаем к монтажу датчика температуры. Датчик температуры располагается вдоль кабеля недалеко от терморегулятора.

До момента финальной заливки нужно убедиться, что электрический пол работает. Нужно включить теплый пол в сеть и оставить на некоторое время.

Терморегулятор устанавливается только тогда, когда к соединительной коробке подведено три провода:

• питающий провод нагревательного кабеля;
• сетевой провод;
• провод датчика температуры;
• заливка стяжки на кабельную систему.

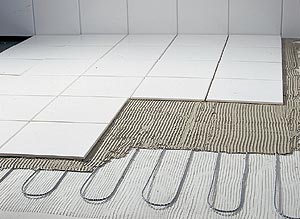

Уложенные кабеля пола нужно сфотографировать. Толщина финальной стяжки не менее 5 см. Когда стяжка высохнет можно приступить к настилу напольного покрытия.
