Как разобрать однорычажный смеситель своими руками

На сегодняшний день такие смесители, как, например, краны «елочка» или настенные краны, являются неактуальными, на смену старому пришло новое — однорычажные смесители. Такие устройства отлично вписываются в современный дизайн кухонь или ванных комнат. С каждым днём, набирая свою популярность, однорычажные смесители смещают с передовых позиций обычные краны, ведь новшества сантехнического оборудования обладают универсальным корпусом с пластиной, служащей в роли рычага, в самом корпусе происходит процесс смешивания горячей и холодной воды. Изготовляют данные изделия из металла, керамики, иногда из пластика. Но, несмотря на хорошее качество, такие краны тоже ломаются. Как разобрать однорычажный смеситель и починить его мы детально рассмотрим в этом обзоре.

Содержание:

Как разобрать однорычажный смеситель своими руками

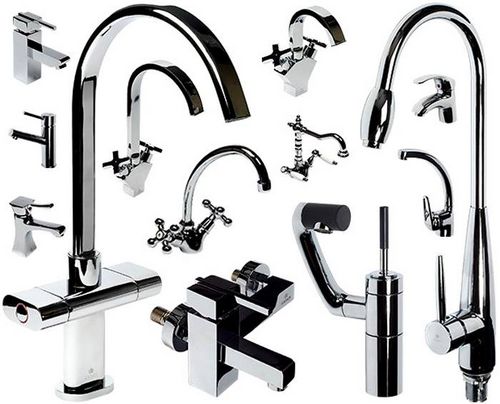

Разнообразие изделий

Из чего состоит смеситель?

Однорычажные смесители — новшество в сфере сантехники, универсальные краны для современной кухни или ванны.

Как разобрать однорычажный смеситель своими руками

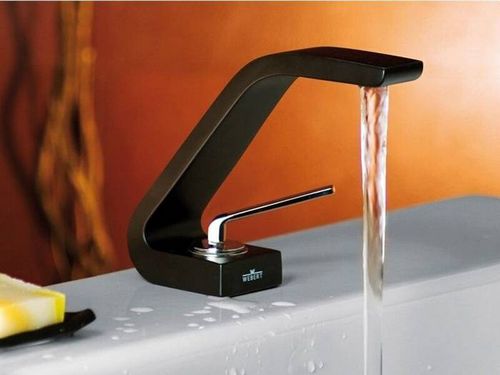

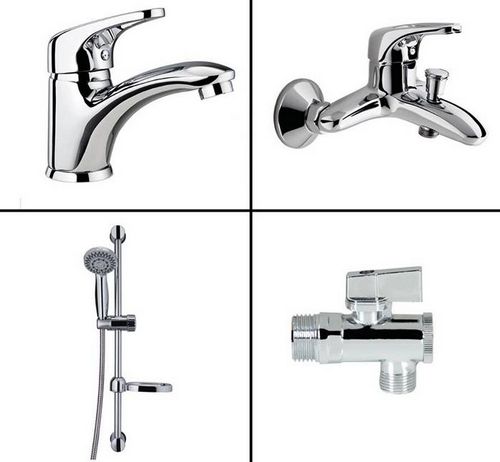

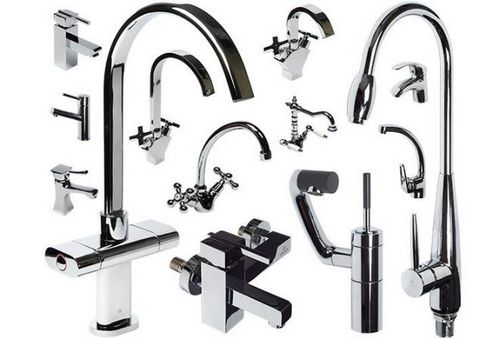

Однорычажные смесители

Каждое устройство имеет свойства ломаться, выходить из строя, поэтому для того, чтобы точно знать, как починить, сломавшийся кран, необходимо разобраться в видах самого смесителя.

Как разобрать однорычажный смеситель своими руками

Виды

Разработано два вида однорычажных смесителей.

  • Устройство шарового типа. Основной частью и особенностью данной категории является металлический шарик, размещающийся в корпусе крана и имеющий несколько отверстий. Первое служит для выделения холодной воды, второе для горячей и в третьем отделении происходит смешивания предыдущих типов воды, тем самым создавая смешанный поток. Представленная емкость внутри металлического шара получила название "смесительная камера". Седлы - резиновые уплотнители, тесно взаимодействуют с внутренним шариком.
Как разобрать однорычажный смеситель своими руками

Устройство шарового типа

Для того чтобы включить кран, используется шток регулировки. Данная часть регулирует подачу воды, протекающей через отверстия металлического шарика, также отвечающего за напор. Например, в том случае, если площадь соприкасающихся отверстий, будет расширяться, поток воды будет уменьшаться, в обратном процессе, при уменьшении площади, напор увеличится. Шаровой смеситель из-за своей точной и продуманной конструкции редко разочаровывает своих владельцев поломкой или несоответствиями. Данный вид является наиболее популярным.

Как разобрать однорычажный смеситель своими руками

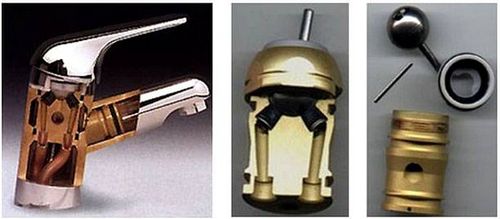

Конструкция шарового типа

  • Устройство с картриджевой конструкцией. Если в предыдущем виде применялся металлический шарик, то в данном варианте он заменяется картриджем с двумя, дополняющими керамическими пластинами. Картридж делится на несколько частей: 1) В нижней части проделано 3 отверстия для потока воды; 2) Верхняя часть служит для смешивания этих трех видов. Система такого смесителя заключается в совмещении одного из отверстий картриджа нижней части пластины с верхней смесительной частью верхнего диска, при движении джойстика обе части должны крепко соединяться. Для того, чтобы избежать непредвиденных проблем со смесителем, использую специальные монтирующиеся фильтры, они защищают конструкцию от попадания твердых элементов.
Как разобрать однорычажный смеситель своими руками

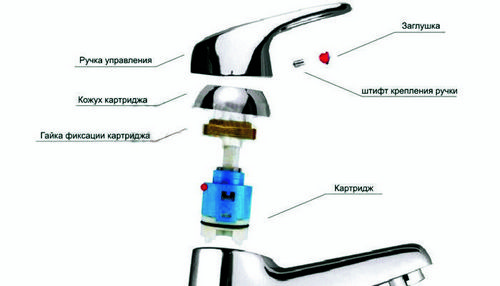

Смеситель с картриджевой конструкцией

Статья по теме:

Смесители для кухни с краном для питьевой воды. Как устроены подобные смесители? Сколько стоят и как правильно выбрать? Ответы в специальной публикации нашего портала.

Как разобрать смеситель однорычажный: последовательность действий

Итак, как же разбирается однорычажный смеситель? Подобным вопросом задаются многие, кто не знает из чего состоит смеситель для ванной. Устройство крана мы подробно разберем на конкретном примере.

Как разобрать однорычажный смеситель своими руками

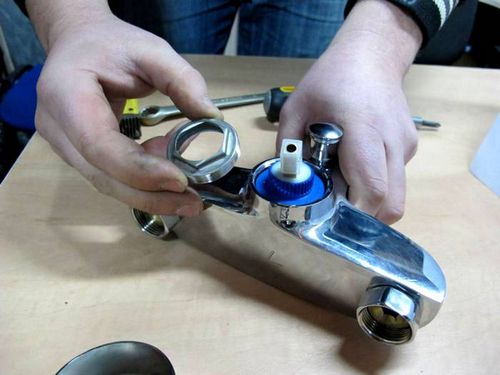

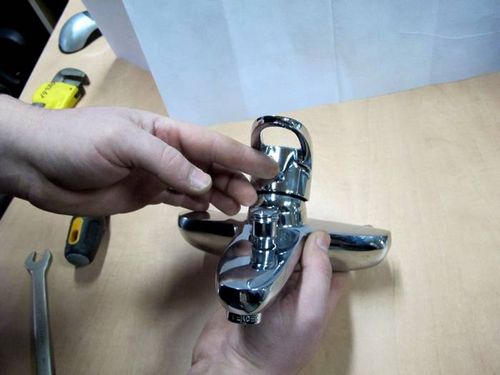

Как выполняется разборка однорычажного смесителя

Устройство дискового типа состоит из:

  • Рукоятки;
  • Регулятора струи;
  • Керамического картриджа;
  • Корпуса;
  • Фиксирующей скобы;
  • Гибкой штанги для подводки воды.
Как разобрать однорычажный смеситель своими руками

Дисковый кран

Таблица 1. Как разобрать смеситель однорычажный: последовательность действий

Изображение Этапы работ
Как разобрать однорычажный смеситель своими руками

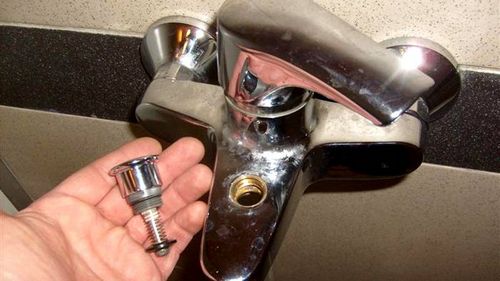

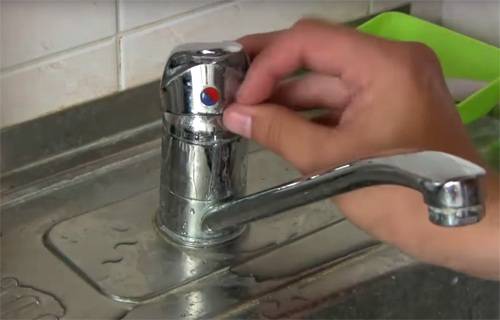

Сперва возьмемся за заглушки. Их необходимо вытащить, применяя отвертку. Каждая из них имеет свой цвет для облегчения определения нужной регулировки температуры воды.
Как разобрать однорычажный смеситель своими руками
Освобождаем друг от друга джойстик и шток, отвечающий за регулировку, берем маленькую крестовую отвертку и аккуратно отвинчиваем винт.
Как разобрать однорычажный смеситель своими руками

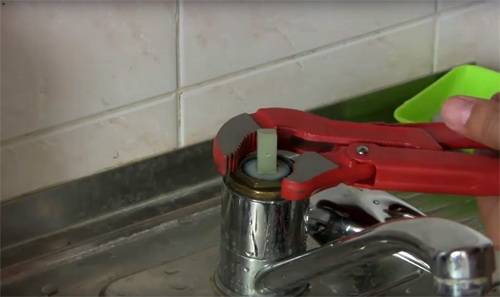

Далее, приступаем к выкручиванию деталей. Первым делом снимаем ручку, прикрепленную к крану. С верхней пластины джойстика снимаем гайки. Первую керамическую, а затем зажимную. Последняя может быть выполнена с маленькими воронками, в этом случае, дабы не повредить деталь, необходимо действовать как можно аккуратнее. Что касается керамической, её в любом случае можно выкрутить легко, без всяких трудностей вручную.
Как разобрать однорычажный смеситель своими руками
В завершение достаем смесительный диск. Замена картриджа происходит только при протечке или другим всевозможным причинам.
Как разобрать однорычажный смеситель своими руками

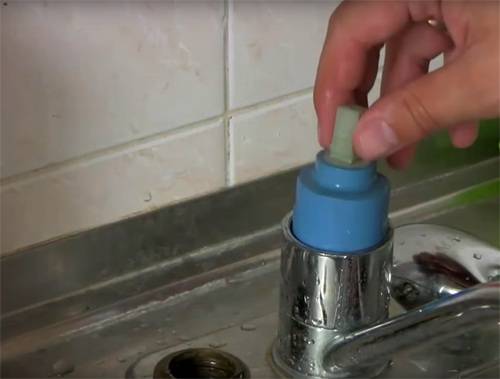

Устанавливаем невредимый картридж на место, откуда вынули прежнюю изношенную конструкцию. Затем производим сборку в обратном порядке. Закручиваем гайки, придерживаем диск, используем рычаг, выполняем монтаж винта и в конце всю работу дополняем, вновь одетыми заглушками.
Как разобрать однорычажный смеситель своими руками

Отремонтированный кран

При покупке нового картриджа захватите старый диск, чтобы точно подобрать нужный элемент, не ошибиться в процессе разборки и последующего ремонта. Выбирайте конструкцию, выполненную из силиконового материала, так как она более надёжна.

Как разобрать однорычажный смеситель своими руками

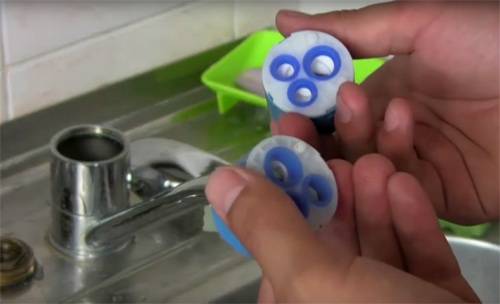

Старый диск картриджного устройства

Далее поговорим о том, как разобрать смеситель шаровый. Разборка шарового изделия не сложнее предыдущего крана. Что стоит учитывать, так это то, что при серьёзных проблемах или ошибках, необходимым станет полная замена смесителя. Например, если вы заметили, что струя воды незначительна и слаба при включении крана, тогда беспокоится не о чем — это частая проблема, поэтому устранить поломку можно самостоятельно, разобрав смеситель. Наиболее распространенная причина, описанной выше проблемы, обычное засорение крана.

Как разобрать однорычажный смеситель своими руками

Разбор шарового смесителя

Как разобрать смеситель однорычажный шаровый, смотрите ниже.

  • Снимаем гайку крана в месте слива;
  • Вытягиваем, находящеюся внутри сетку, хорошо промываем;
  • После промывания возвращаем и фиксируем все так, как было прежде.
Как разобрать однорычажный смеситель своими руками

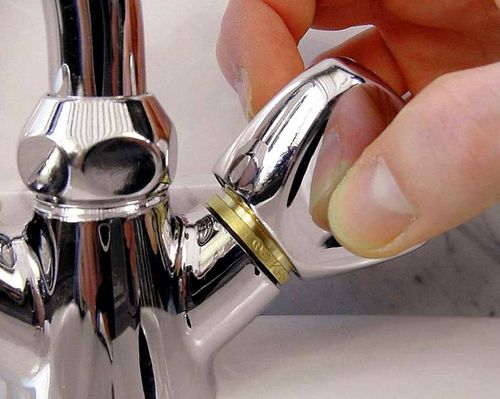

Снять гайку крана на месте слива

Ещё одной проблемой в шаровом кране могут быть резиновые уплотнители. Их следует заменить, используя (уже известные) отвертку и шестигранный ключ.

Как разобрать однорычажный смеситель своими руками

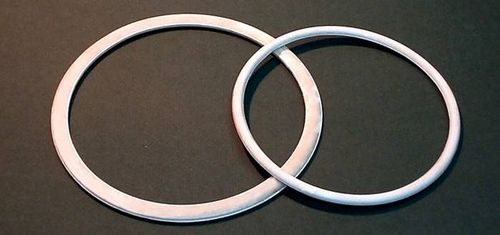

Резиновые уплотнители

Последовательность работ:

  • Выкручивание установленного винта, снятие рычага;
  • Соединения, размещенные внутри, вынимаются из резьбы, откручивается винт с помощью отвертки. Иногда на нём может скопиться грязь, налет, требующий очистки.
  • Вместе с извлечением шара, снимаются прокладки с последующей заменой новыми резиновыми уплотнителями;
  • После замены возвращаем шарик на законное место. И укрепляем новые уплотнители пластмасовой гайкой;
  • Рычаг, винт фиксируются обратно. Всю выполненную работы проверяем, открытием крана. Если ремонт прошёл успешно, вода больше не станет протекать.
Как разобрать однорычажный смеситель своими руками

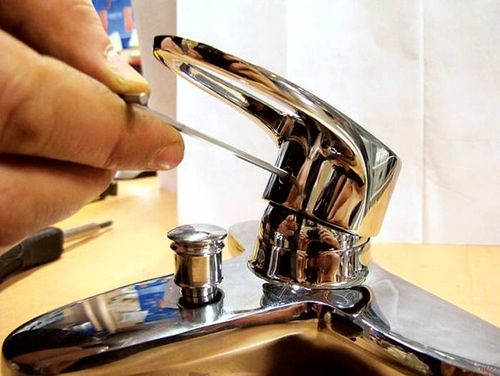

Выкручивание винта

Статья по теме:

Как разобрать однорычажный смеситель своими руками
Смесители с душем для ванной с длинным изливом. Чем удобны такие смесители? Как их правильно выбрать и установить? Подробнее в специальной публикации нашего портала.

Советы, рекомендации

  • Для того чтобы не писать в поисковик подобные запросы: "Как разобрать смеситель однорычажный", необходимо проводить профилактику своей сантехнической конструкции. При этом условии шариковые или джойстиковые изделия, проработают долгое время без непредвиденных поломок.
  • При покупке новых деталей, берите с собой старые части своего крана, чтобы точно подобрать их замену.
  • Устройство водопроводного крана требует точный процесс разборки, сборки и ремонта. Если отходить от принятых правил процессов ремонта, возникнет вероятность полной непригодности водной технологии.
  • Каждый из описанных видов в статье, имеет множество преимуществ, хоть конструкция у них отличается, надежность каждого одинакова, поэтому не ломайте себе голову над тем, кому отдать свое предпочтение. Выбирайте любой, каждый из них прослужит долгое время при соответствующем уходе.
Как разобрать однорычажный смеситель своими руками

Новые детали

Выводы

  • Однорычажные краны являются наиболее выгодными и качественными;
  • Разобрать и собрать краны не составит большого труда, если разобраться в их устройстве;
  • Для долгого использования кранов необходимо следить и ухаживать за устройствами, находящимся внутри.
Как разобрать однорычажный смеситель своими руками

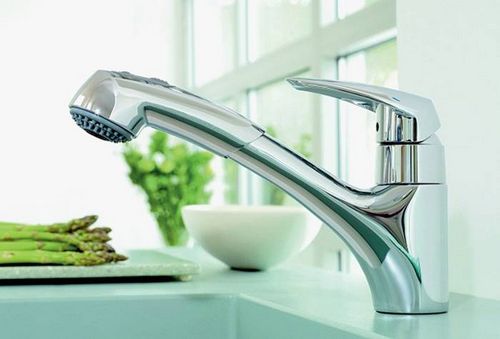

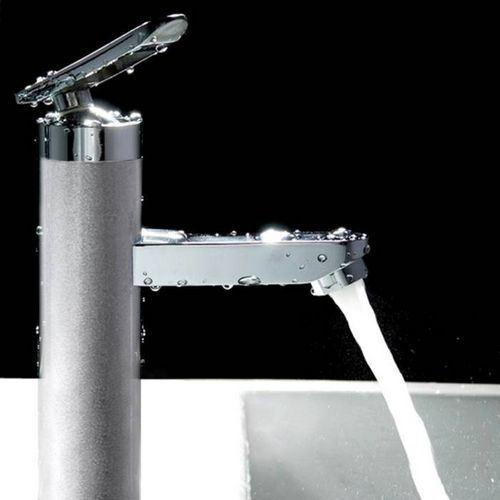

Качество однорычажного крана

Как разобрать однорычажный кран в ванной: видео-урок

Данное видео по пошаговой инструкции разборки и сборки конструкции однорычажного смесителя в ванной, может объяснить процесс наиболее точно и конкретно. Видя своими глазами, ремонт пойдет намного быстрее и правильнее. На многих видеоресурсах вы получите большое количество полезных видеоинструкций, в том числе и как разобрать смеситель в ванной двухвентильного типа. Приятного просмотра.
