Самым популярным сантехническим устройством является смеситель. Современная промышленность производит огромное количество этих устройств самых разнообразных по конструкции, дизайну, назначению и исполнению.

Содержание:

Что такое смесители и какие они бывают

Смесителем называют запорно-распределительное сантехническое устройство, призванное смешивать горячую и холодную воду, которая поступает в него по двум различным магистралям, а вытекает одной струей через излив или душевую лейку с нужной потребителю температурой. Смесители можно поделить на две группы по типу монтажа: устанавливаемые на стене и монтируемые в раковине или ванне. Настенный монтаж более сложный, так как приходится производить выемку бетона. Часто этот процесс несколько упрощают, сооружая скрытую панелями полость, в которой проходят все коммуникации. Это уменьшает полезную площадь помещения. При скрытом монтаже смесителей или душевой гибкой подводящей арматуры все смесительные камеры, термостаты, распределительные системы маскируются внутри стены или под панелями. Снаружи остается только сам излив и рукоятки для регулировки потока воды.

Инновации в сантехнике: смесители - Строительство дома своими руками

Разновидности смесителей

Принято делить смесители и по принципу действия:

  • На двухзахватные или двухвентильные (стандартная конструкция).
  • Однозахватные или однорычажные.
  • Термостатические смесители.
  • Бесконтактные и сенсорные конструкции.

Первый вид смесителей применяется в сантехнике уже на протяжении многих десятилетий и большого интереса для данной статьи не представляет, хотя и используется еще довольно часто, особенно варианты с красивым дизайном. В последние годы были внедрены многочисленные инновации в сантехнике: смесители тому не исключение. Все остальные виды устройств как раз можно отнести к инновационным, поскольку они появились на рынке относительно недавно.

Инновации в сантехнике: смесители - Строительство дома своими руками

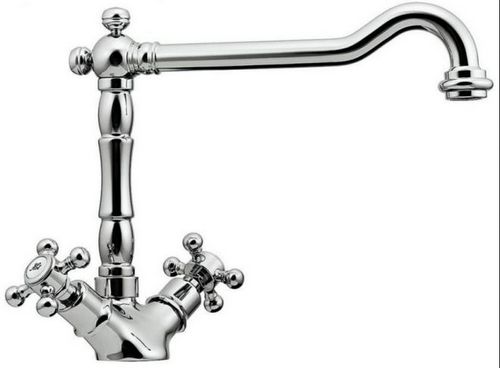

Классический двухвентильный смеситель

Устройство и типы однорычажных смесителей

Этот тип устройств не имеет вентиля, а снабжен всего одним рычагом, который может двигаться в четырех направлениях. При движении в вертикальной плоскости он регулирует напор воды, а при движении в горизонтальной плоскости ее температуру. Эти устройства начали широко производить в последние 15 – 20 лет, поэтому у них пока нет четкого устоявшегося названия. Иногда их называют монокомандные, однозахватные, однорукие. Встречается и такой термин, как джойстик.

Однако бытовое название «однорычажный» скрывает за собой наличие двух совершенно различных устройств: шаровых смесителей и смесителей на картриджах из керамики. Они похожи не только по внешнему виду, способу управления, но и одинаково надежны и долговечны.

Устройство и принцип действия шаровых однорычажных смесителей

В сущности, шаровый смеситель, это ничто иное, как полый шар, который изготовлен и нержавеющей стали высокого качества, снабженный герметичными прокладками. В этот смесительный шар поступает вода из горячей и холодной трубы одновременно. Попадает она туда, проходя подпружиненные тефлоновые седла. Полый шар снабжен тремя отверстиями, два из которых меньшего размера являются впускными и одно большего диаметра – выпускное. Смешивание потоков воды происходит именно в этом шаре, после чего при нужной температуре она вытекает через излив крана. Шар жестко прикреплен к клапану, который регулирует поток воды посредством седла из пластика и накидной гайки. В этом пластиковом седле имеются тефлоновые кольца, выполняющие роль уплотнителя, а также резиновый сальник. Такое устройство позволяет сохранить отличную герметичность при легкости поворотов всей конструкции. Кожух крепления смесителя необходим для фиксации точного расположения шара напротив отверстий и отвечает за поступление, дозирование и выпуск воды из устройства.

Инновации в сантехнике: смесители - Строительство дома своими руками

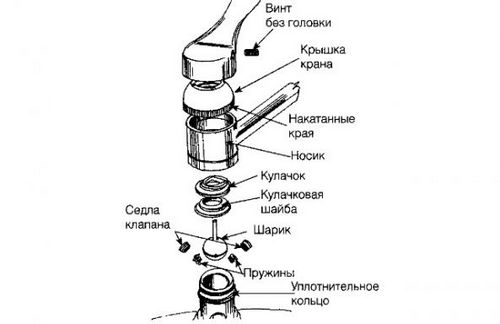

Устройство шарового смесителя

Чтобы установить необходимую температуру воды на изливе, требуется просто поворачивать рычаг смесителя в горизонтальной плоскости. Комфортная температура быстро достигается, благодаря тому, что форма и размеры отверстий в шаре подобраны с большой точностью. Так как размер камеры смешивания в шаровых смесителях достаточно большой, это позволяет более качественно примешивать холодную и горячую воду. Это же обстоятельство способствует тому, что жесткая вода не оказывает губительного воздействия на металлические детали смесителя. Хотя прокладки на таких устройствах изнашиваются достаточно долго, грязная вода с песчинками и другими механическими примесями может оказывать на них пагубное влияние, ведь элементы в смесителе подогнаны очень плотно.

Главным недостатком всех шаровых смесителей является то, что их тефлоновые и резиновые прокладки чувствительны к загрязнениям, а стальной шар к коррозии. Замечено, что вода с избыточным хлорированием тоже негативно влияет на пластиковые прокладки устройства. Шаровый смеситель требует постоянного использования, так как при его полном высыхании нарушается легкость движения рычага.

Однорычажные смесители с пластинчатым картриджем

В этом типе смесителей используются более инновационные материалы, чем в предыдущем. Главным рабочим узлом устройства является, снабженный приводным механизмом, сменный картридж. Его собирают из керамических пластин на основе оксида алюминия. Схема устройства различных моделей может сильно отличаться, но неизменно то, что любой картридж сделан из двух очень плотно прилегающих друг к другу керамических пластин, или дисков. В этих пластинах имеются отверстия, которые обладают определенной формой. Когда они совпадают друг с другом в обеих пластинах, через них устремляется поток воды, как горячей, так и холодной. Оба потока попадают в камеру смешивания, после чего вода комфортной температуры вытекает через излив.

Инновации в сантехнике: смесители - Строительство дома своими руками

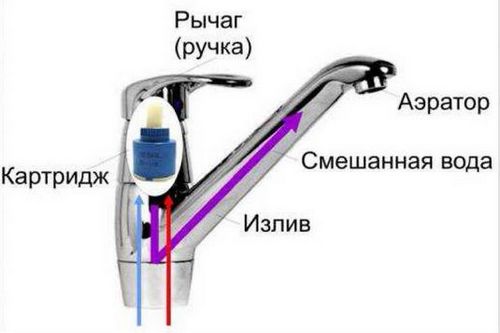

Устройство смесителя с керамическим картриджем

Технология производства пластин предполагает их шлифовку с помощью ультразвука, что делает их идеально гладкими. Дорогие модели имеют пластины с графитовым напылением, заметно снижающим трение, что еще больше продлевает их срок службы и повышает износостойкость. Большинство качественных моделей может прослужить не менее 10 лет. Устройство способно выдерживать давление в 8 – 10 атмосфер, что вполне достаточно для любого водопровода. Серьезным недостатком смесителей с керамическими картриджами является их очень высокая чувствительность к нерастворимым примесям. Поэтому при использовании такого устройства необходимо перед ним устанавливать фильтр для очистки воды. Важно еще и то, что керамические картриджи неразборные. Их меняют полностью в сборе. При этом у разных моделей они совершенно различной формы.

Термостатические смесители

Благодаря введению инновационных технологий человек старается обеспечит себе все больший и больший уровень комфорта. Пример тому – смесители с термостатом. Эти приборы снабжены термостатом, который в автоматическом режиме поддерживает ту температуры воды в камере смешивания, которую установил пользователь. Это гарантирует безопасность при мытье посуды или приеме душа, так как из крана ни при каких обстоятельствах внезапно не потечет кипяток. На это не влияет ни изменение расхода, ни давление в магистрали.

Термостат снабжен двумя рукоятками, которые вращаются. Одна регулирует напор и включает душ, вторая снабжена температурной шкалой для точного выставления требуемого нагрева. За автоматическое поддержание стабильной температуры отвечает термоэлемент, установленный внутри корпуса смесителя. Он связан с запорным механизмом. Благодаря нему восстанавливается равновесие при изменении нагрева воды в ту или иную сторону. В результате настроить прибор нужно только один раз. Затем при любом потоке и давлении температура будет сохраняться.

Инновации в сантехнике: смесители - Строительство дома своими руками

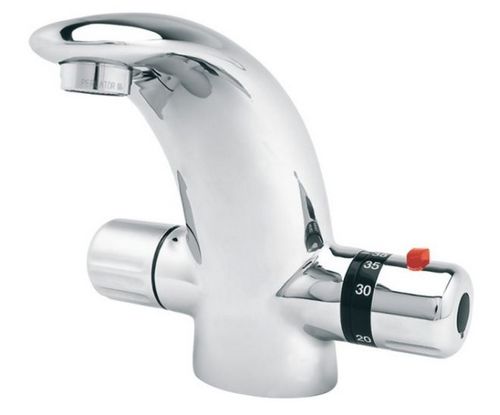

Смеситель с термостатом

Термостаты работают по следующему принципу. Повернув ручку смесителя, вы создаете напор одного из потоков, горячего или холодного. Он в свою очередь отжимает клапан и вызывает поток из другой трубы. А вот количество того или иного составляющего, поступающего в смеситель, регулируется термостатом и всегда остается постоянным, независимо от напора. Все пружины, клапаны и другие детали подобраны специально, чтобы обеспечивать точность этого эффекта. Примечательно, что такие приборы снабжены предохранительной кнопкой. Только после ее нажатия можно переустановить температуру в большую сторону. Большинство термостатов регулируют температуру в диапазоне от 38 до 45 градусов, что является самым безопасным и комфортным для человеческого тела значением.

Сенсорные и бесконтактные смесители

Эти устройства устанавливают главным образом в общественных туалетах. Снабжаются такие смесители сенсорными датчиками либо фотоэлементами, которые призваны управлять запирающим устройством. В случае сенсорных устройств, для приведения их в действие нужно просто прикоснуться к указанному на панели или прямо на раковине месте. Фотоэлементы включают кран уже при поднесении под него рук. При этом движение рук вверх-вниз меняет температуру воды.

Инновации в сантехнике: смесители - Строительство дома своими руками

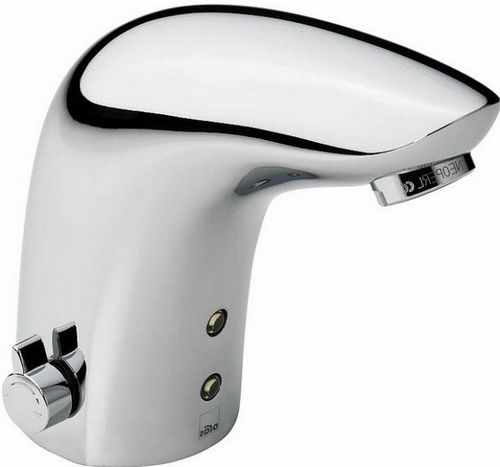

Бесконтактный смеситель

Бесконтактные смесители можно использовать и дома на кухне. Это достаточно удобно, так как экономит воду и позволяет мыть посуду, не заботясь о напоре и температуре. При этом нужно понимать, что стоимость таких инновационных устройств гораздо выше, чем обычных смесителей.

Другие инновационные идеи, воплощенные в смесителях

Кроме описанных выше смесителей, которые используются достаточно широко, существуют и достаточно пока экзотические инновации. Возможно в скором будущем они тоже получат широкое распространение.

Выдвижная душевая головка, которая вмонтирована в корпус излива смесителя, способна вытягиваться на 1 метр. Это дает возможность с большим удобством мыть посуду, овощи и саму раковину. Форма струй, вытекающих из такой насадки, поддается регулировке.

Очень интересная модель для умывальника, которая снабжена так называемым «турбодентом». Это вытягивающаяся из смесителя тонкая трубка с наконечником. Она служит для полоскания полости рта под повышенным давлением струи воды.

Классификация смесителей по назначению

В зависимости от назначения все современные смесители делятся на:

  • Устанавливаемые на ванну.
  • На раковину или умывальник.
  • На кухонную мойку.
  • На душевую кабинку.
  • На биде.

Чаще всего монтаж осуществляется непосредственно на поверхность сантехнического прибора. На раковине это обычно одно отверстие, а в душе их бывает три: для вентилей и для самого излива. Их еще устанавливают на акриловых ваннах с широкими бортами, как прямоугольных, так и угловых.

Смесители для раковины или умывальника иногда имеют поворотный носик для заполнения рядом стоящей ванны. Некоторые модели снабжены механизмом, который открывает и закрывает пробку слива раковины.

В душевых кабинках смесители оборудованы только лейкой с длинной гибкой подводкой, снабженной лейкой. В более дорогих кабинках имеется система гидромассажа и так называемого «дождя». По сути все эти элементы управляются одним смесителем, в котором поворотом дополнительной рукоятки происходит перераспределение потока воды на тот или иной выходной узел.

Главной особенностью смесителей для биде является то, что они снабжены специальным рассекателем и сеточкой. Проходя через них, струя воды обогащается воздухом, что делает ее очень мягкой. Кроме того, наконечник такого смесителя имеет плавающую головку, которая дает возможность очень легко и точно регулировать направление движения струи. Некоторые более инновационные модели снабжены выдвижным гибким шлангом, который позволяет еще более точно направить воду в нужное место. Регулировочные ручки устанавливаются на бортике ванночки, что создает удобства при регулировании напора и температуры воды.

Кухонный смеситель имеет несколько иную форму и длину излива. Удобнее всего, когда форма дугообразная, так как это позволяет легко наполнять водой различные сосуды. Обычно сам излив на кухонной мойке можно вращать в горизонтальной плоскости, что позволяет использовать один смеситель сразу для двух моек.

Таким образом, сегодняшняя промышленность, выпускающая сантехнические устройства, активно внедряет в производство инновационные технологии. Поэтому, те идеи, что сегодня нам кажутся футуристическими причудами, завтра могут стать повседневной реальностью.
