Как выбрать и заменить прокладку между бачком и унитазом

Унитаз — сантехнический прибор, бытовая принадлежность, обладающая относительно простой конструкцией (в классическом исполнении). Прокладка между бачком и унитазом – деталь, казалось бы, не достойная того, чтобы отнимать время для обсуждения.

Однако если глубже вникнуть в процесс производства бытовых унитазов, очевидным явлением станет внедрение нескольких видов уплотнений между бачком и прибором. Поэтому обзор прокладок всех существующих видов для бачков унитазов явно не повредит владельцам домашней сантехники.

Содержание:

• Кратко о бытовых унитазах
• Виды применяемых прокладок
  • Вариант #1 — круглые
  • Вариант #2 — овальные
  • Вариант #3 — трапециевидные
  • Вариант #4 — универсальные
• Нюансы монтажа уплотнителей
  • Промежуточная прокладка бачок-чаша
  • Силовой момент стяжки
  • Тестирование установленной прокладки
  • Принцип полной герметичности
• Видео: устранение утечки под сливным бачком

Кратко о бытовых унитазах

Несмотря на простоту конструкций классических бытовых унитазов, к этим сантехническим приборам предъявляются требования ГОСТ (в частности, 12499, 21485, 30493).

Этими требованиями определяются как отдельные конструктивные детали, так и применяемые аксессуары, в том числе — прокладки для унитаза, которые накладываются при сочленении чаши с бачком для набора воды.

Практически любая конструкция унитаза предполагает использование уплотнительной прокладки между наливным бачком и корпусом чаши. Исключение составляют конструкции, поддерживающие нераздельную накопительно-сливную систему. Однако такие унитазы — редкость

Эти нюансы лишний раз подтверждают: качество работы домашнего сантехнического прибора и эксплуатационная безопасность устройства напрямую зависят от использования только «родных» деталей и аксессуаров. И уплотнительные прокладки между бачком и чашей унитаза не остаются в стороне, учитывая их достаточно широкое конструктивное многообразие.

Виды применяемых прокладок

Предназначение уплотнителя под его монтаж между накопительным бачком и унитазной чашей должно быть понятным.

Аксессуар, как правило резиновый или силиконовый, обеспечивает герметичность между двумя главными деталями туалетной сантехники. Форма этого монтажного аксессуара может быть:

• круглой;
• овальной;
• трапециевидной;
• другой (обычно на импортных приборах).

Следует уточнить: существуют прокладки для бачка домашнего унитаза, конструкция которых рассчитана исключительно под герметизацию сливной механики.

Также встречаются уплотнения, роль которых заключается в организации мягкой вставки между двумя керамическими деталями.

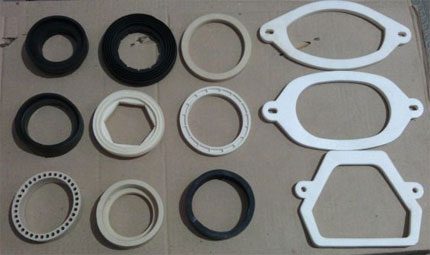

Прокладочный ассортимент, наглядно демонстрирующий, какой вид уплотняющих изделий применяется для герметизации в зависимости от конструктивного исполнения туалетного прибора. Набор показывает три наиболее распространённых вида

Наличие мягкой вставки между монтажными компонентами дополнительно защищает хрупкие фаянсовые детали от случайных повреждений при монтаже и эксплуатации.

Вариант #1 — круглые

В качестве герметизирующего уплотнения в большинстве случаев применяются изделия круглой формы, утолщённые, изготовленные на основе плотной резины белого или чёрного цвета.

Однако встречаются также (в комплектах недорогих моделей) прокладки унитаза под накопительный бачок, сделанные из поролона. Такое экономически обоснованное производителем изделие, явно не удовлетворяет пользовательским запросам.

Это так называемая пародия на реально качественную прокладку. Уплотнительный элемент, выполненный из крупнопористой резины (поролон), фактически напоминает собой кольцо из губки. О качественной герметичности, создаваемой с помощью такой губки, говорить не приходится

На практике поролоновые уплотнители держат воду не более 2-3 дней эксплуатации (следует взять на заметку при выборе). Девяносто установок из ста завершаются неудачей и, как правило, заставляют мастера менять поролон на классический резиновый (силиконовый) уплотнитель.

Вариант #2 — овальные

Этот вид прокладок для домашних унитазов под бачок традиционно устанавливался на старых моделях сантехнических приборов. Конструкции современного исполнения редко комплектуются подобными уплотнителями. По сути, этот вид изделий давно снят с производства и не используется.

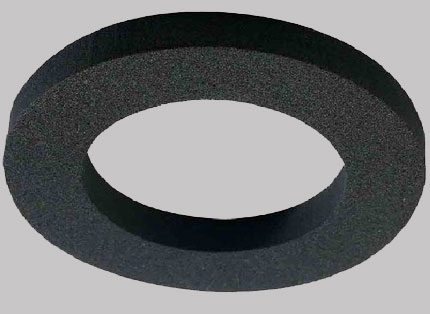

Прокладочный экземпляр прошлых времён. Такие уплотняющие элементы применялись на старых конструкциях унитазов, которые оснащались высоко подвешенным бачком с ручкой на металлической цепочке. Эти устройства запомнились характерным звуком слива воды

Между тем, овальные изделия из толстой, качественно спрессованной резины, показывали надёжную работу. Правда, для плотного прижима таких уплотнителей к посадочному месту сцепки бачка и унитаза требовалось большее усилие, чем этого требуют конструкции современных прокладок.

Вариант #3 — трапециевидные

Трапеция — также достаточно редко применяемый вид прокладки между чашей унитаза и наполнительным бачком.

Трапециевидная форма уплотнителя унитаза характерна своего рода отрицательным моментом – для надёжной герметизации требует протяжки как минимум тремя крепёжными винтами.

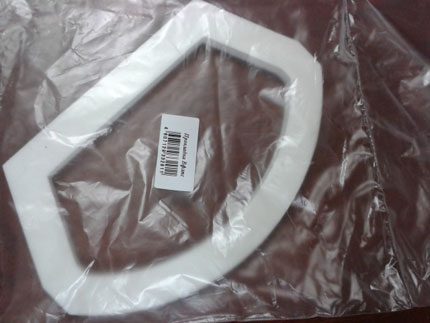

Это так называемая трапеция – уплотняющая резина в форме трапеции, которая используется на некоторых моделях туалетных приборов. Несколько усложнённая форма прокладки требует качественной стяжки бачка и чаши крепёжными винтами

Поэтому сантехнические приборы под такой вид уплотнителей обычно имеют 3-4 крепёжных винта для стяжки «наливной бак – чаша унитаза». Как правило, два винта располагаются симметрично по двум боковым сторонам, а ещё один (два) по центру у длинного (короткого) основания трапеции.

Вариант #4 — универсальные

Наиболее часто используемая конфигурация прокладок (на унитазах среднего ценового сегмента) представлена изделием, можно сказать, универсальной формы.

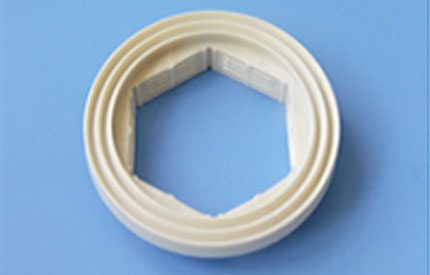

Внешняя сторона такого уплотнителя ровная и круглая, а внутренняя в виде равностороннего шестиугольника. Рабочая поверхность уплотнительного кольца (область прилегания к фаянсовым деталям) имеет волнообразную форму.

Подобное решение способствует лучшей герметизации за счёт достижения высокой плотности даже при незначительной затяжке крепёжных болтов.

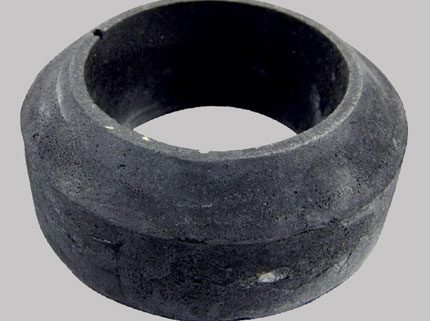

Одна из самых распространённых форм уплотнителя, которым обеспечивается герметичность соединения между накопительным бачком и унитазной чашей. Продуманная конструкция прокладочного элемента отметилась на практике высоким качеством уплотнения. К тому же устанавливать такую прокладку легко и просто

Официально изделие именуется (маркируется) как М60 или КК100 – в зависимости от диаметра проходного отверстия. Шестиугольная внутренняя часть таких уплотнителей рассчитана на посадку поверх крепёжной гайки механизма слива, что применяется в сливном бачке современных конструкций унитазов.

Нюансы монтажа уплотнителей

Каких-то особых нюансов для установки прокладок между наливным бачком и чашей унитаза обычно нет. Исключение составляют редкие, далёкие от стандартной конфигурации модели сантехнических приборов.

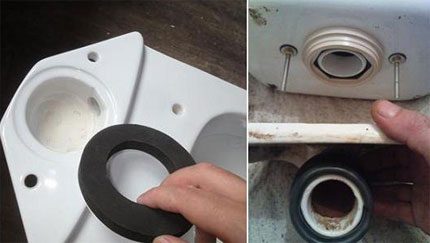

Как правило, уплотнитель вставляется (укладывается) внутрь предназначенной для него посадочной выемки в области сопряжения. Затем наливной бачок аккуратно ставится на место монтажа таким образом, чтобы совмещались отверстия под крепёжную арматуру на бачке и подставке чаши. Здесь важно не сместить прокладку из посадочной области в момент установки бачка.

Посадочное место под уплотняющий элемент обычно выглядит в виде углубления в теле унитазной полочки, имеет диаметр, равный внешнему диаметру прокладочного диска. Но также есть чаши с гладкими посадочными полками. На такие рассчитаны уплотнители типа М60

Несколько проще монтировать наполнительный бачок на подставке чаши унитаза, когда используются прокладки вида М60 и КК100. Этот резиновый уплотнитель надевается с небольшим натягом на крепёжную гайку механизма слива. Поэтому риск смещения прокладки М60 (КК100) на монтаже практически сводится к нулю.

Промежуточная прокладка бачок-чаша

Некоторые модели бытовых унитазов сделаны под сочленение наливного бачка с чашей унитаза через дополнительную промежуточную прокладку. Если таковая имеется в комплекте сантехники, устанавливать её проще всего путём предварительной насадки на резьбовые шпильки крепёжных винтов.

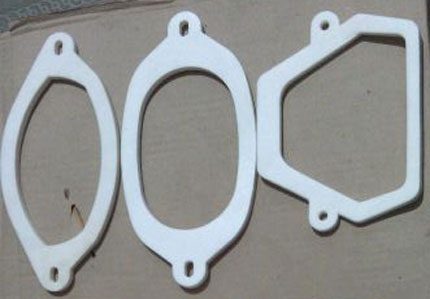

Промежуточные смягчающие элементы. Их главное предназначение – защита хрупкой керамики. Устанавливаются эти прокладочные элементы совместно с прокладками под бачок. Как правило, изготавливаются из материала подобного изолону

Промежуточные уплотнители традиционно имеют «ушки» с отверстиями, сквозь которые проходят стержни крепёжных винтов. Если промежуточный уплотнитель установить по месту, совместив с монтажными отверстиями, и затем пытаться установить бак, прокладку легко сдвинуть с места посадки. Поэтому именно насадкой её на винты упрощается процедура монтажа.

Силовой момент стяжки

Казалось бы, нет ничего проще стяжки деталей соединения винтами после всех манипуляций с прокладками. Между тем, процедура крепления тоже имеет свои особенности. Накручивать гайки на резьбу болтовых шпилек следует равномерно, примерно на 2-3 нитки, поочерёдно применяя действие к болтовым соединениям.

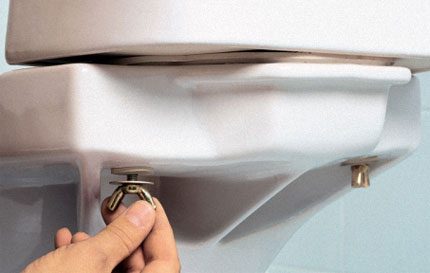

Затяжке винтов крепления узла «бачок-чаша» следует уделять внимание в плане правильного исполнения действий. Необходимо обеспечить равномерность стягивания деталей при умеренном силовом давлении

Силу затяжки следует рассчитать правильно. Нет никакой необходимости перетягивать болтовые соединения, когда прокладка уже надёжно подтянута. Тем более перетяжка не рекомендуется на соединениях, где используются полипропиленовые винты. А для обеспечения гарантированной надёжности пластиковые крепёжные аксессуары разумно заменить металлическими изделиями.

Тестирование установленной прокладки

Процедура тестирования прокладок (проверки надёжности герметичности) – это обязательная часть монтажа. Тест не требует каких-то особенных слесарных манипуляций.

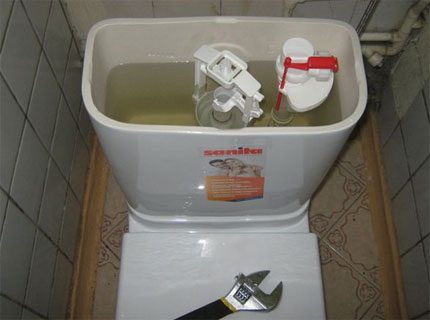

После выполнения монтажных работ достаточно наполнить унитазный бачок на две трети водой кратковременным открытием запорного крана. В таком состоянии сантехнический прибор следует внимательно осмотреть в области, где находится уплотняющая резина. Первый тест считается пройденным, если не  обнаружились явные протечки воды.

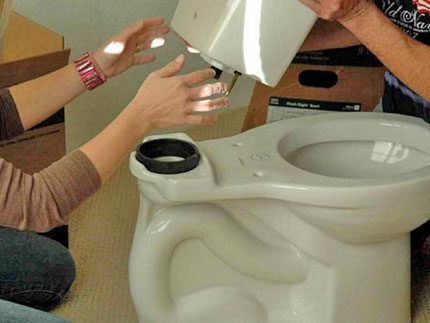

Испытания на герметичность проводятся стандартным образом – набором воды в бачок с последующей проверкой на утечку воды. Желательно проводить испытания в два этапа для большей уверенности в качестве уплотнения

Для второго теста потребуется некоторое время – не менее получаса. Необходимо заполнить бачок до полного уровня (граничный уровень механизма слива) и выдержать (полчаса-час) в таком состоянии.

Затем взять кусок туалетной бумаги и тщательно вытереть им участки унитаза, близлежащие с областью установки прокладки. Подобные действия необходимо выполнить как по верхней стороне, так и снизу. Бумага сухая? В таком случае можно запускать сантехнику в эксплуатацию.

Если после второй проверки туалетная бумага становится влажной (пусть даже частично), эти симптомы свидетельствуют о некачественном уплотнении. Здесь не стоит полагаться на «авось». Правильное решение – переделать работу по монтажу наливного бачка с коррекцией установки герметизирующей прокладки. При этом желательно определить причины утечки.

Принцип полной герметичности

Почему необходимо добиваться полной герметичности системы на монтаже наливного бачка к чаше унитаза? Объясняются требования просто. Даже небольшая утечка приводит к образованию очагов сырости. А сырость – оптимальная среда под размножение микробной среды.

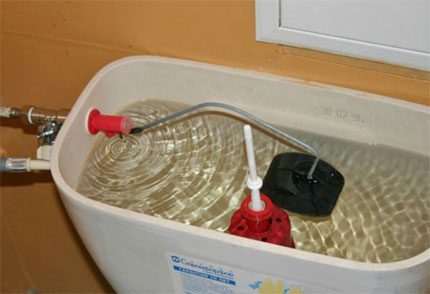

Второй этап испытаний на герметичность – здесь необходима выдержка по времени и тщательный контроль на утечки с помощью простого сенсора – туалетной бумаги

Незначительная (малозаметная) протечка воды способствует образованию водяного камня. Это вещество оказывает негативное влияние на резину – деформирует отдельные участки прокладки. В результате эксплуатация прибора оборачивается аварийными протечками. Подобные аварии могут иметь место в любой момент, включая время отсутствия владельцев жилища.

Наконец, наличие незначительной течи и повышение уровня влажности внутри туалетной комнаты сказывается на долговечности окружающих материалов. В условиях сырости сроки службы даже самых качественных изделий сокращаются наполовину.

Видео: устранение утечки под сливным бачком

Причин подтекания бачка может быть несколько. В видеоролике показано, как можно устранить течь, заменив старые детали новыми.

Итог обзора: такая, казалось бы, несущественная деталь унитазной сборки «чаша-бачок», какой является уплотнительная прокладка, на деле оказывается важным элементом монтажа.

Без установки резиновой (силиконовой) уплотняющей детали эксплуатация унитаза невозможна в принципе. Подмена фирменных прокладок самопальными изделиями тоже не решает проблемы. Правда, качество самоделки зависит от материала и усердия мастера. В общем, есть объект для внимания на монтаже туалетной сантехники.
