Мелкозаглубленный ленточный фундамент своими руками - этапы работ

Когда баня планируется достаточно массивная, но грунт – сплошные мелкие и маловлажные пески, то наиболее рациональный вариант возведения нулевого уровня – это мелкозаглубленный ленточный фундамент, примерная глубина которого – 20, 40 и 60 см. В этой статье мы подробно рассмотрим этапы строительства такого варианта фундамента.

Содержание:

• В чем недостатки обычного заглубленного фундамента?
• Этапы строительства и их особенности
  • Этап I. Закладка подушки
  • Этап II. Строительство опалубки
  • Этап III. Армирование фундамента
  • Этап IV. Заливка бетона
• Как не допустить досадных ошибок?

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

Этапы строительства и их особенности

Этап I. Закладка подушки

Как только траншея выкопана, необходимо уплотнить грунт. В случае, когда строятся мелкозаглубленные фундаменты на пучинистых грунтах, дедовский метод пропитки водой уже не оправдан – здесь однозначно нужна виброплита. Где грунт нормальный – она будет идти хорошо, а где смешанный – остановится, и ее невозможно будет даже толкнуть – вот в этом месте землю желательно заменить. А вот подушку на участке, где один мелкий и пылеватый песок, желательно защитить геотекстилем – чтобы не было заиления материнским грунтом. Он также защитит подушку от сорняков, которые могут прорасти в нее, и от проникновения в нее воды.

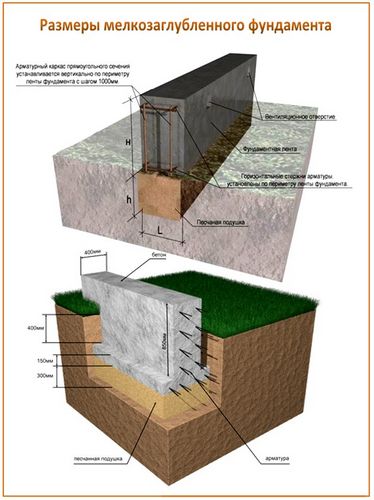

Устройство мелкозаглубленного фундамента таково, что ширина подушки у него должна быть на 30 см шире него самого. Сначала засыпается песок, на него – 10 см гравия и рубероид (желательно, на геотекстиль). Но, если необходимо утепление мелкозаглубленного фундамента, то лучше воспользоваться несъемной опалубкой и пенополистирола – она сейчас особо популярна среди банщиков.

Этап II. Строительство опалубки

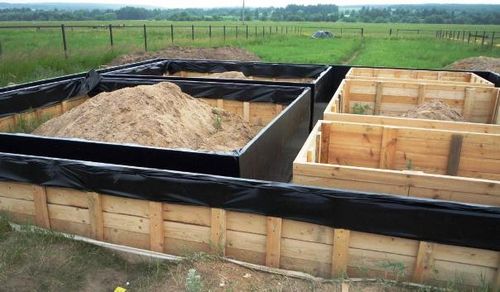

Опалубку для мелкозаглубленного фундамента строить лучше из опорных стоек в виде досок 10х2 см и опорных стоек в виде брусков 50х50, которые стоят каждые 60 см. Обязательно нужно отделать опалубку пергамином.

Этап III. Армирование фундамента

Армировать такой фундамент лучше так: по 5 арматурных прутков в нижнем и верхнем поясе. Больше всего для этого подходит продольная арматура 12 мм и поперечная в 20 мм. Расстояние между продольной арматурой нужно оставлять около 15 см. Углы армируются в этом случае в перехлест и связываются проволокой.

Чтобы удобно было ставить арматуру, под нее можно сделать специальные подставки – из обрезков пластиковых труб. Их не сложно напилить на домашней циркулярке в виде колечек высотой 50 мм, после чего и расставить под арматуру.

Этап IV. Заливка бетона

Лучшая марка для мелкозаглубленного ленточного фундамента – это бетон В15 F100 П4 М200. Для самой заливки часто используют миксер и бетононасос – это существенно облегчит весь процесс.

Самого бетона для заливки фундамента заготовить лучше больше, чем меньше – а для возможных излишек не сложно заранее подготовить плитку для укладки чего-нибудь. Таким же способом строится и мелкозаглубленный столбчатый фундамент.

К слову, если грунт – пучинистый, то готовый фундамент на зиму нужно обязательно нагрузить.

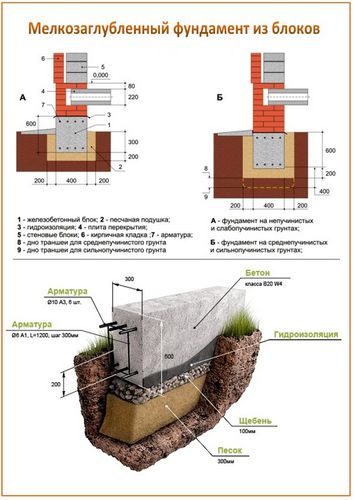

Если грунт на участке практически непучинистый, то мелкозаглубленный фундамент устраивается на специальной выравнивающей подсыпке из песка, а если пучинистый – то на подушке из мелкого щебня, котельного шлака и песка, но крупного или гравелистого.

Как не допустить досадных ошибок?

Строятся мелкозаглубленные фундаменты уже давно – и были оценены и строителями, и учеными. Есть и мелкозаглубленный плитный фундамент, и столбчатый – не только ленточный. А все их недостатки всегда диктовались совершенными ошибками в процессе возведения или проектирования.

Правильное использование гидроизоляционной ленты крайне важно при строительстве — если не соблюдать правила, то потребуется больше ресурсов для строительства

Итак, самая распространенная ошибка – чем выше лента у мелкозаглубленного фундамента, тем лучше. На самом деле такие кажущиеся плюсы легко могут обернуться неприятными минусами.

Во-первых, бездумное увеличение высоты ленты повлечет за собой значительное увеличение жесткости – и придется увеличить армирование. А это уже неоправданные затраты.

Во-вторых, любая деревянная или каркасная бань – постройка достаточно гибкая, и в сочетании с таким же гибким правильным мелкозаглубленным фундаментом создает одну сбалансированную конструкцию, которой не страшна будет даже достаточно сильна деформация почвы из-за морозного пучения. А когда вместо ленты 40 см строится все 80 см, то в итоге получается жесткий фундамент, который под воздействием нагрузки здания с одной стороны и морозных сил пучения другой однажды просто треснет – потому что «стоит до последнего».

Вот почему, если 40 см для цоколя не хватает – его можно выполнить в виде кирпичной кладки, или еще одной монолитной ленты с разделением в виде гидроизоляции – именно она обеспечит скольжение двух лет при изгибе. Так лента получится и высокой, и без потери гибкости. Причем армировать дополнительную ленту уже можно в разы меньше, чем основную.
