Опалубка для ленточного фундамента своими руками: видео, этапы монтажа

Устройство ленточного фундамента, наиболее популярного и распространенного в частном домостроении, подразумевает изготовление опалубки под него – съемной или несъемной.

К этому этапу следует подойти основательно и ни в коем случае не считать его промежуточным, так как он, по сути является одним из основных в устройства основания дома – фундамента.

Общие требования к опалубке

Содержание

• 1 Общие требования к опалубке
• 2 Основные виды
• 3 Расчет материала
• 4 Особенности формирования цены
• 5 Основные этапы
  • 5.1 Подготовка стройплощадки и выполнение разметки
  • 5.2 Подготовка траншеи
  • 5.3 Подушка фундамента
  • 5.4 Изготовление опалубки
• 6 Демонтаж опалубки
• 7 Видео
• 8 Отзывы

Для опалубки ленточного фундамента можно использовать самые разные виды материалов, но независимо от этого, готовая конструкция должна быть:

• достаточно прочной для того чтобы выдержать массу бетонной смеси (БС);
• соответствовать проектным размерам фундамента;
• в конструкции опалубки должны быть исключены любые щели через которые БС под своей тяжестью просто начнет просачиваться (в лучшем случае), что может привести к деформации фундамента;
• внимание следует уделить и креплениям, они должны обеспечивать жесткость конструкции, но и предоставлять возможности для удобной и быстрой ее разборки и снятию, после застывания монолита.

Для изготовления опалубки могут применяться самые разные материалы: металл, дерево, фанера, плиты OSB, пластмасса и т.д.
Но, традиционно, в частном домостроении, особенно, если речь о строительстве своими руками, используются доски и деревянный брус.
Как вариант для изготовления щита применяется фанера. То есть выбор отдается тем материалам, стоимость которых является наиболее низкой, но при этом их характеристики полностью отвечают предъявляемым требованиям.

Основные виды

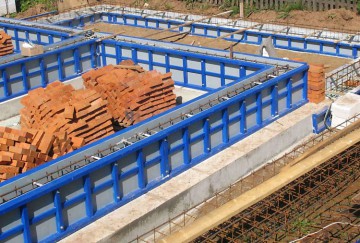

Значительно может упростить процесс возведения фундамента дома аренда опалубки в строительной организации. В данном случае речь может идти о разборно-сборных конструкциях съемной опалубки, монтаж которых занимает значительно меньше времени. И хоть такой вариант не является дешевым, но его можно считать экономически оправданным.

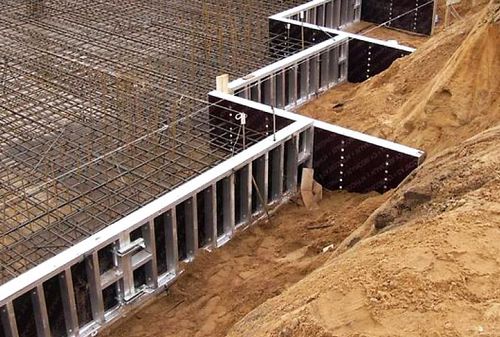

Одним из самых прочных материалов для опалубки является металл, особенно, в сборных конструкциях. Такая опалубка имеет болтовое соединение, а гладкая поверхность металлических щитов гарантирует такую же идеальную поверхность и для фундамента. Но приобретать комплект такой опалубки, даже для строительства коттеджа внушительной площади не имеет смысла – их использование экономически выгодно только крупным строительным фирмам с большим портфелем заказов.
Устройство ленточного фундамента возможно и с использованием так называемой несъемной опалубки, представляющей собой пустотелые блоки, часто U-образной формы из пенополистирола, ячеистых видов бетона, предназначенных для заливки в них БС. Данные блоки имеют специальное пазовое соединение, придающее конструкции дополнительную прочность, также их использование эффективно с точки зрения теплоизоляции фундамента.

Но несъемный вариант опалубки имеет один существенный минус – высокую цену, что не способствует широкому распространению данного способа среди частных застройщиков.

В том случае, если строительством занимается строительная фирма или даже небольшая бригада, можно рассчитывать на то, что проблема с материалами для несъемной опалубки будет решена – как правило, они приходят со своим или арендованным оборудованием.

Естественно, его стоимость будет включена в общую стоимость строительства фундамента. Также следует учитывать один нюанс: строительные бригады не оказывают отдельно услугу по устройству опалубки для фундамента, разве что за редким исключением. Поэтому, если решено вести строительство самостоятельно, то и опалубкой придется заниматься своими руками.

Расчет материала

Если планируется закупать доски для опалубки, то потребуются данные двух параметров, периметра фундамента и его высоты:

• длину периметра, умноженного на 2 (так как опалубка имеет 2 стенки) следует разделить на длину материала (стандартная длина доски – 6 м, но могут быть изделия и другой длины);
• высоту фундамента надо разделить на ширину досок, которая, в среднем, равняется 0,1-0,15 м;
• полученные результаты умножаются для получения необходимого количества досок, зная которое и также количество их в одном кубометре (в зависимости от толщины, длины и ширины материала в 1 м³ может быть от 42 до 64 единиц).

Имея информацию о нужном количестве кубов и зная цену одного, можно посчитать затраты. Cредняя цена 1 м³ необрезанной доски – приблизительно 3500-4500 рублей. Но для опалубки также потребуется брус, 1 м³ которого стоит от 5000 до 8000 рублей, а далее общие затраты увеличатся за счет стоимости арматуры, соединений, гвоздей и т.д., песка и гравия для засыпки, гидроизоляционных материалов. Дополнительно расходы увеличатся также за счет покупки необходимого инструмента.

Если задуматься об аренде опалубки, то ее стоимость составляет, в зависимости от вида, около 500-800 рублей в месяц за 1 м². Но и в этом случае необходимость в дополнительных затратах на приобретение гидроизоляции, песка и графия, а также некоторых других материалов остается.
А если выбор остановлен на несъемном варианте опалубки, то ее расчет правильнее доверить специалисту, который выполнит его на основании проекта, с учетом всех нюансов и расчетных данных.

Особенности формирования цены

Частные застройщики, даже не имея необходимого опыта и обладая недостатком знаний в строительной сфере, в целях экономии стараются большинство работ, выполнять самостоятельно. В некоторых случаях – эффект очевиден, но в случае с устройством фундамента – это не совсем так.
Конечно опалубка под фундамент забора или гаража вполне может оказаться под силу, но фундамент дома – объект дорогой, в любом случае, его стоимость составляет от 25% до 35-45% от всей стоимости дома без учета отделочных работ. Поэтому возведение фундамента рекомендуется доверять профессионалам.

И для этого есть и другие причины, одна из которых невозможность полного соблюдения всех необходимых норм, часто из-за банальной нехватки опыта. В этом случае может быть нарушен технологический процесс, что обязательно скажется на прочности фундамента и, в итоге, на долговечности здания в целом.

Обратившись в фирму, стоимость устройства фундамента будет включать в себя весь необходимый комплекс работ: начиная от подготовки и расчистки территории и заканчивая выполнением гидроизоляции цокольной части основания дома. Естественно и стоимость опалубки будет в нее включена. На стоимость очень сильное влияние, прежде всего, оказывает состояние грунтов, на которых планируется строительство. Поэтому средняя цена 1 м³ фундамента варьируется в пределах от 80 000-90 000 рублей до 160 000-190 000 рублей.

Основные этапы

Так как именно опалубка, изготовленная из досок или фанеры является наиболее распространенным вариантом для ленточного фундамента при строительстве малоэтажных зданий, следует более подробно рассмотреть именно этот вариант. До того, как заняться подготовкой материалов, выбором креплений, инструмента, необходимо подготовить строительную площадку.

Подготовка стройплощадки и выполнение разметки

Любое строительство должно начинаться с изготовления проекта, включающего в том числе и сведения о геологических особенностях территории, виде грунта, уровнях подземных вод и промерзания. Но в частном домостроении возможны различные варианты, но все же без минимальной информации об основных параметрах и особенностях участка, приступать к работам не рекомендуется. Например, уровень грунтовых вод необходимо знать точно, так как нельзя устраивать ленточных фундамент ниже него, также на глубину заложения влияет и уровень промерзания почвы, для капитальных строений нижняя точка фундамента должна находится на 15-30 см.

Кроме того, потребуется очистить участок от строительного и иного мусора, остатков старых строений или пней деревьев, может потребоваться провести выравнивание территории, для этого в основном привлекают спецтехнику – все это в итоге не только облегчит процесс строительства, но и позволит оптимизировать или даже сэкономить денежные средства.

После этого можно, вооружившись кольями, шнуром, строительным уровнем или другим измерительным прибором, проектом или планом здания, приступить к разметке участка под фундамент.

Для этого этапа лучше всего привлечь специалиста, который используя профессиональный инструмент быстро и точно отметит все углы и линии под траншеи.

Подготовка траншеи

Одним из привлекательных моментов ленточного фундамента является возможность возвести его без привлечения спецтехники, используя всего лишь ручной труд. Поэтому подготовить траншею можно или своими собственными руками, вооружившись лопатами и данными проекта или воспользоваться услугами экскаватора, который быстро справится с предстоящим объемом работ. Но и в этом случае лопата пригодится – для того чтобы подровнять стенки траншеи, придать им нужную форму и выбрать из рва излишки грунта.

Подушка фундамента

До того, как приступить к изготовлению и сборке опалубки в подготовленную траншею, придется уложить специальную гравийно-песчаную подушку, толщиной около 15-20 см. Если планируется возведение фундамента с расширением внизу, то подушку достаточно хорошо утрамбовать, а и ином случае необходимо позаботится об ее изоляции. Чаще всего для этого используются такие материалы как: рубероид, плотная полиэтиленовая пленка или даже современный и эффективней геотекстиль.

Можно также выполнить так называемую проливку из достаточно жидкого и легкого бетона. Этот аспект влияет на то каким образом будет устанавливаться опалубка в траншее – ее нижний уровень будет ниже подушки или будет опираться в нее.

Изготовление опалубки

Чаще всего для изготовления щита опалубки требуются: доска необрезанная, толщиной минимум 40 мм, желательно 50 мм (хотя в некоторых случаях можно обойтись и доской с меньшей толщиной 20-30 мм) или фанера, толщиной 15-20 мм, а для каркаса – брус, сечением 40-50 мм.

Если для этого специально приобретаются доски, то можно сэкономить выбрать «некондицию», но обязательно чтобы без деформаций и с одной гладкой или обработанной стороной. Иногда, для небольших объектов, можно даже обойтись подручным материалом, например, полученным от демонтажа старых строений.

Для сборки опалубки чаще всего используются гвозди, в редких случаях саморезы, а для жесткой фиксации соединений, особенно угловых потребуется хомуты, стяжки (сквозные шпильки), а также укосы, распорки и т.д.

Далее начинается непосредственно процесс сборки и установки опалубки.
Сначала из бруса и досок (фанеры) изготавливаются щиты по заданным размерам. Для удобства забивания – нижний край бруса выполняется в виде конуса. Доски и фанера нарезаются по размерам щита и скрепляются гвоздями (саморезами) с брусом, соблюдая определенный шаг, который составляет в среднем 70-100 см.

Теперь устанавливаем щиты в траншею.

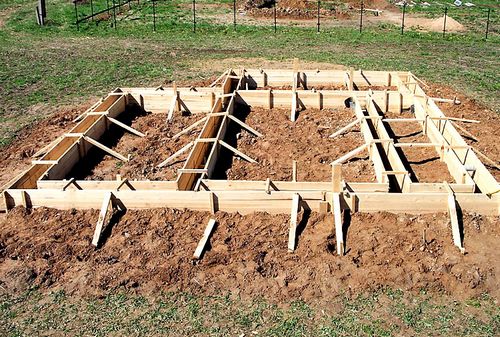

Щиты опалубки удобно фиксировать друг с другом при помощи небольших обрезков досок, закрепляемых с внешней стороны. Устанавливая опалубку важно при помощи уровня и отвеса следить за горизонтальным и вертикальным уровнями. Для фиксации угловых соединений также используются доски, которые закрепляются, для большей прочности, при помощи саморезов.

Противоположные стороны опалубки, для защиты от возможного расхождения о время заливки бетонного раствора, дополнительно скрепляются друг с другом хомутами и стяжками.

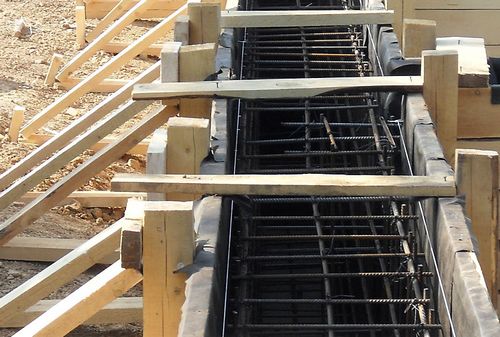

Для придания жесткости конструкции используются укосы, которые представляют собой деревянные бруски со срезанным с одной стороны углом в 45°, закрепляемыми «враспор» между щитом и грунтом. Дополнительно, с определенным шагом, устанавливаются и закрепляются распорки.

Перед тем как приступить установке армирующего каркаса, необходимо выполнить гидроизоляцию дна (если этот этап до этого не был выполнен), а также, в некоторых случаях, и стенок опалубки – это помогает избежать такой проблемы как вытягивание влаги в виде цементного молочка, из БС песчано-гравийной подушкой и просачивания раствора сквозь щели.

Для того, чтобы впоследствии опалубку было легче снимать, внутреннюю поверхность щитов следует обработать гидрофобными составами или, в крайнем случае, перед самой заливной бетона, обильно смочить их водой. лучше устлать дно и стенки траншеи полиэтиленовой пленкой.

Высота опалубки должна по высоте соответствовать подземной и надземной (цокольной) части фундамента, таким образом она должна возвышаться на землей на высоту от 0,3 м и более, в зависимости от высоты цоколя. Также важно предусмотреть установку асбестоцементных или полимерных труб для технологических вентиляционных отверстий и подвода коммуникаций: водопровода, канализации и других.

Демонтаж опалубки

После того как в подготовленную опалубку была залита бетонная смесь, пройдет в среднем неделя до того момента, когда можно приступать к ее демонтажу. Процесс этот выполняется в обратном порядке:

• сначала убираются все дополнительные укрепляющие и фиксирующие элементы: распорки и укосы;
• затем – стяжки, хомуты, укосы;
• в конце снимаются щиты, если они имели соответствующую обработку, то это сделать будет достаточно легко, только легонько постукивая по ним, а ином случае, когда произошло прочное схватывание с бетоном, может потребоваться даже разрезать их.

Затем проводится, так называемая, обратная засыпка, предварительно гидроизолированного фундамента, для которой используется выбранный из траншеи грунт, предпочтительно глина.

Видео

На этом видеоролике показано устройство опалубки до момента завивки.

Отзывы

«Наша семья уже несколько лет как перебралась на постоянное место в дачный поселок. Пару лет назад я решил, что отсутствие гаража является не очень удобным и приступил к работе. Для ленточного фундамента я выкопал траншею, глубиной в 60 см, а так как грунт оказался глиняным, решил по совету соседа сделать лишь наружную опалубку. Конечно, сначала сомневался, но в итоге оказалось, что все у мня получилось. За это время, судя по тому, что на стенах ни одной трещины, с фундаментом все нормально. Да, также по совету соседа, я устлал дно и стенки траншеи полиэтиленовой пленкой – получилась своеобразная опалубки и гидроизоляция в одном флаконе.»
Олег Звягинцев, г. Кострома

«Приступая к строительству своего дома, я задумался над тем как сэкономить, прежде всего на фундаменте, но так чтобы его характеристики не пострадали. Одной из самых затратных статей являлись расходы на опалубку, а так как я планировал строить одноэтажный дом, решил возводит фундамент по частям: сначала один угол и одна стена, затем вторая и т.д. В итоге, только к началу осени я закончил работы по фундаменту. В итоге оказалось, что выгода не столь очевидна, как я думал сначала. Кроме того, процесс сильно затянулся по срокам, а также увеличился за счет того, что приходилось делать отсечки при бетонировании и ждать пока бетон схватится, чтобы переставить опалубку. К тому же некоторые щиты приходилось ремонтировать и переделывать каждый раз.»
Глеб Соловушкин, г. Смоленск

«На купленном несколько лет участке недалеко от города, наша семья решила обустроить родовое поместье. Прошлым летом было решено притупить к работам. А так как участок был совершенно свободен от построек, для рыться траншеи нанял знакомого экскаваторщика. Он все сделал за два дня, а я постоянно сверялся с планом, чтобы не было отклонений. Как сделать опалубку я знал, но проблем избежать не удалось – я забыл установить трубы для ввода коммуникаций. В итоге пришлось разбивать часть фундамента, устанавливать трубы и заново его монолитить.»
Григорий Ярголенко, г. Курск
