Плёночный тёплый пол под линолеум - пошаговая инструкция!

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

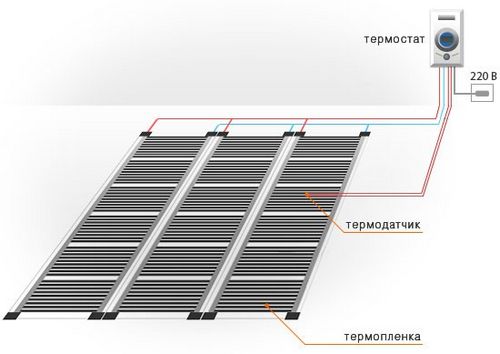

Теплый пол под линолеум

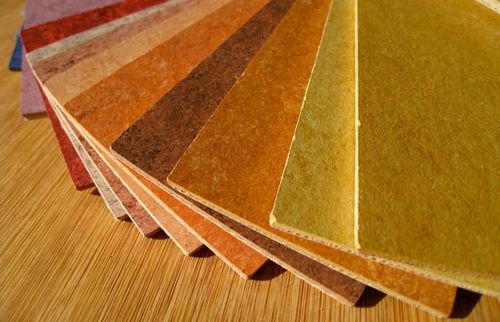

Линолеум может быть:

Содержание:

Плёночный тёплый пол под линолеум - пошаговая инструкция!
  • На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
  • Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;
    Плёночный тёплый пол под линолеум - пошаговая инструкция!

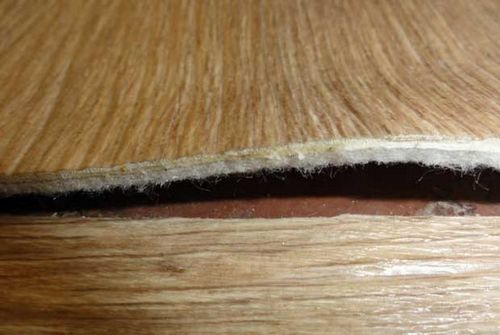

    Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

  • Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов;
    Плёночный тёплый пол под линолеум - пошаговая инструкция!

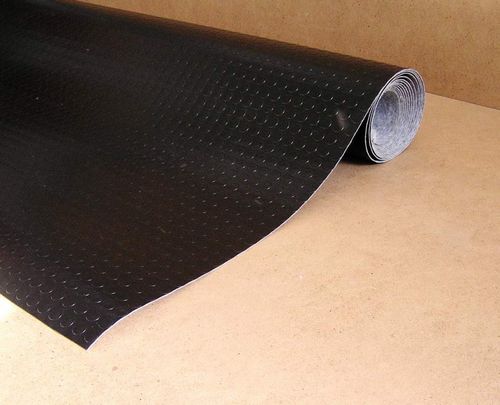

    Резиновый линолеум

  • Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием;
    Плёночный тёплый пол под линолеум - пошаговая инструкция!

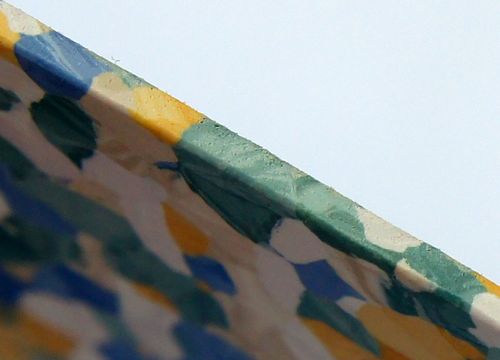

    Гомогенный однослойный линолеум

  • Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы.
    Плёночный тёплый пол под линолеум - пошаговая инструкция!

    Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

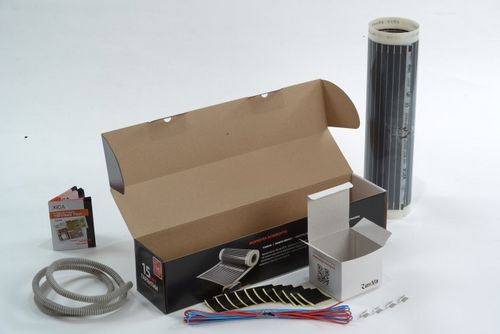

Комплект пленочного теплого пола

Плёночный тёплый пол под линолеум - пошаговая инструкция!

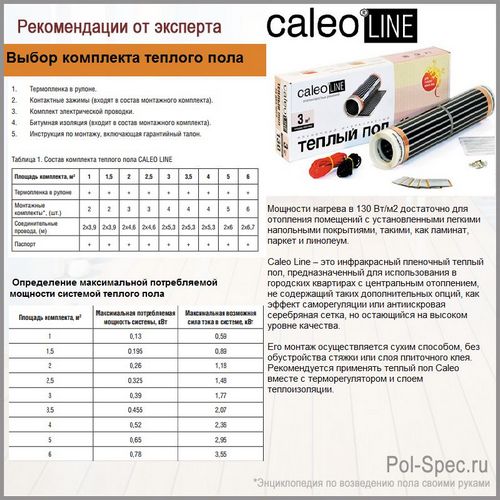

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

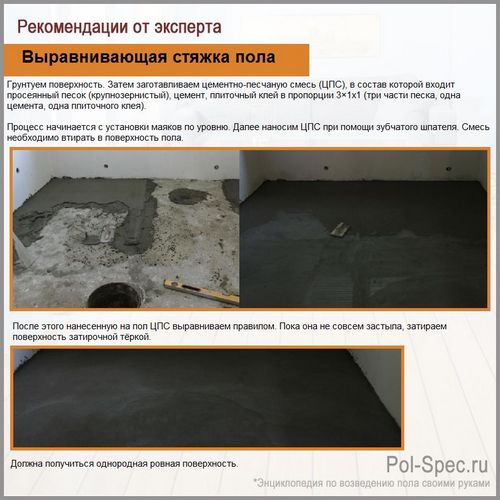

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

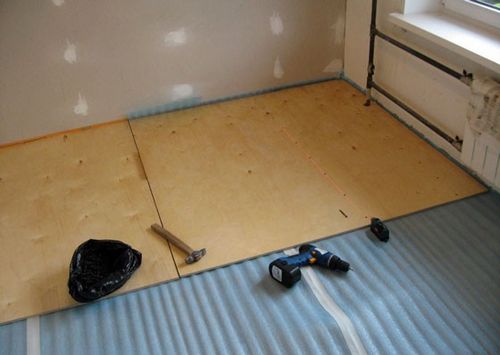

Укладка фанеры на пол

Плёночный тёплый пол под линолеум - пошаговая инструкция!

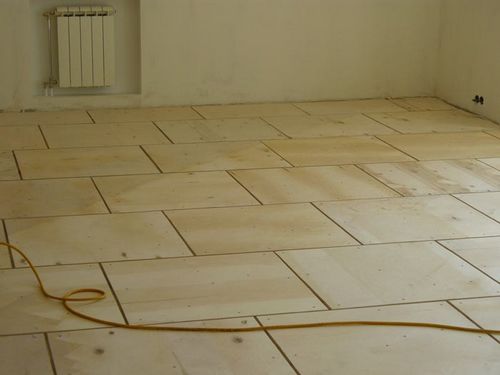

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

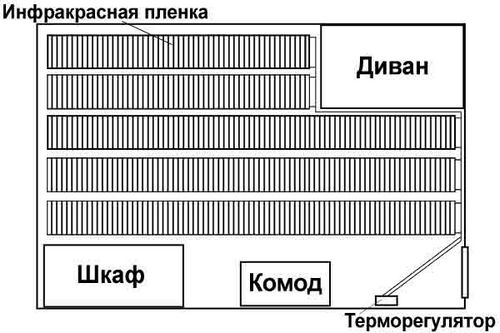

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

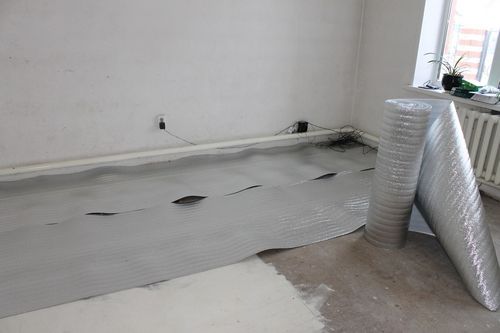

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

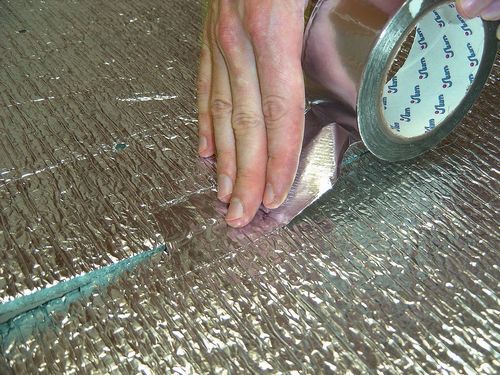

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

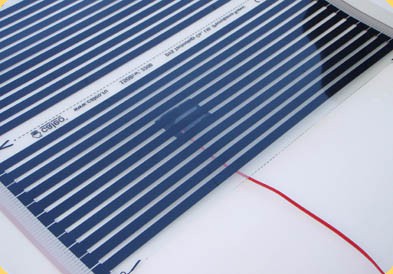

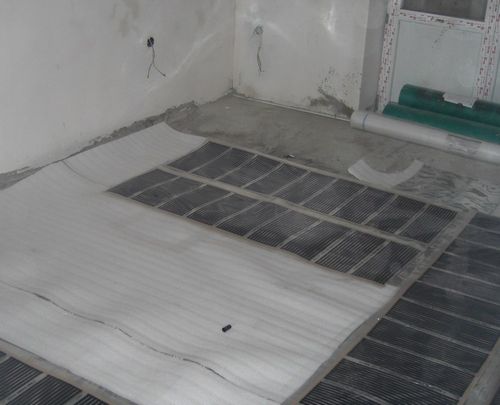

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

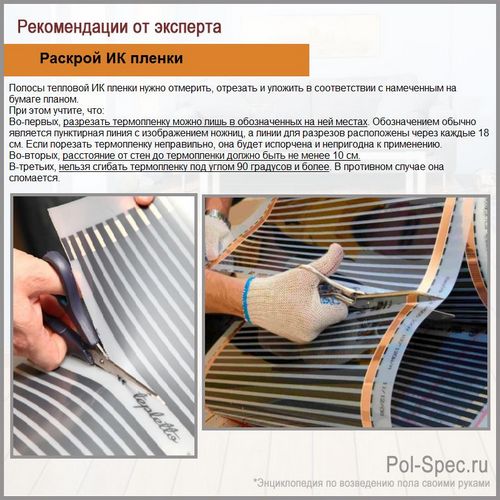

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

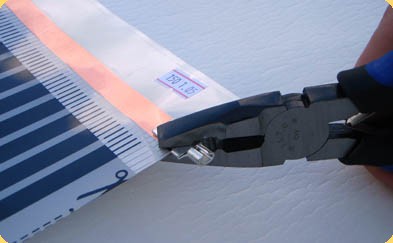

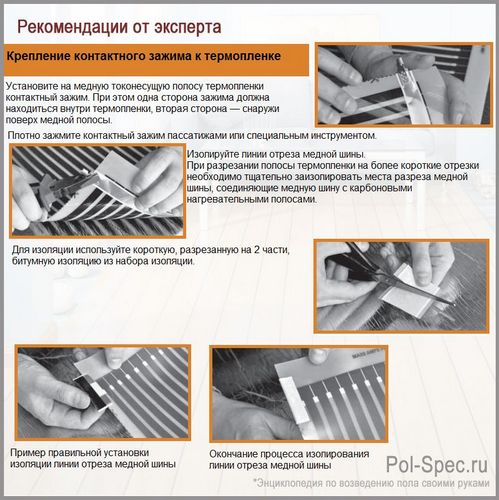

Крепление контактного зажима к термопленке

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Крепление контактного зажима к термопленке

Плёночный тёплый пол под линолеум - пошаговая инструкция!

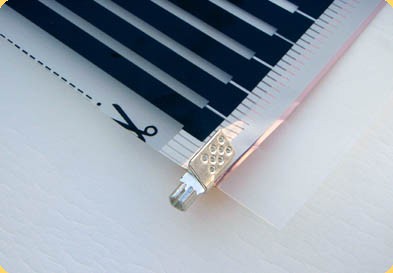

Установленный на термопленку контактный зажим (вид снизу)

Плёночный тёплый пол под линолеум - пошаговая инструкция!

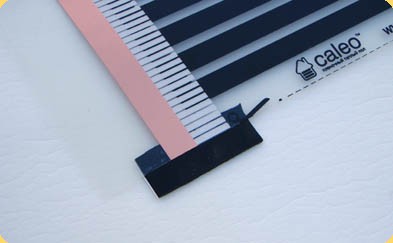

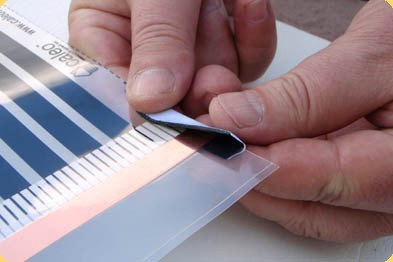

Пример правильной установки изоляции линии отреза медной шины

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

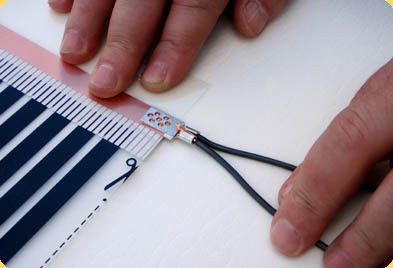

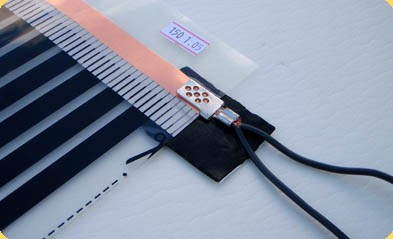

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

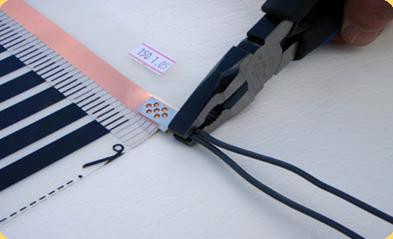

Надежно зажмите провода в контактном зажиме

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Пример правильной установки нижнего листа изоляции для контактных зажимов

Плёночный тёплый пол под линолеум - пошаговая инструкция!

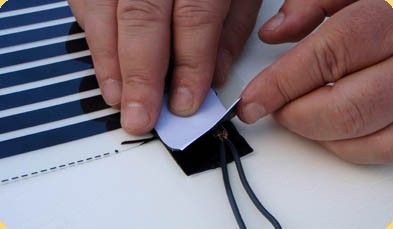

Установка верхнего листа изоляции

Плёночный тёплый пол под линолеум - пошаговая инструкция!

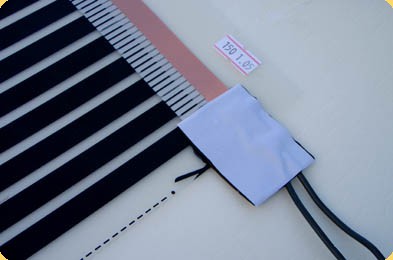

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

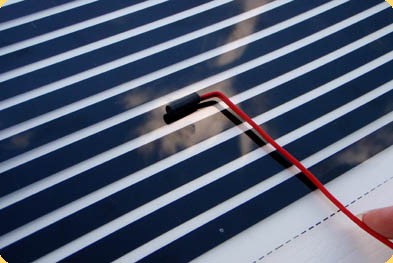

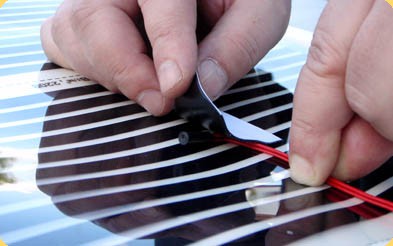

Установка датчика температуры пола

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Датчик прикрепляется к термопленке битумной изоляцией

Плёночный тёплый пол под линолеум - пошаговая инструкция!

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Плёночный тёплый пол под линолеум - пошаговая инструкция!

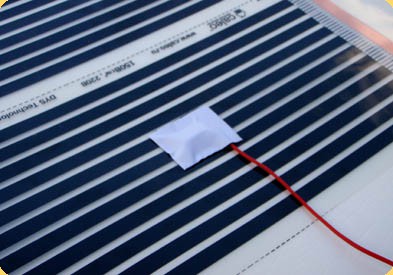

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

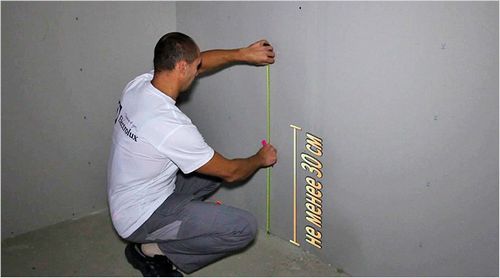

Выбор места установки

Плёночный тёплый пол под линолеум - пошаговая инструкция!

Установка терморегулятора для пленочного теплого пола

Плёночный тёплый пол под линолеум - пошаговая инструкция!

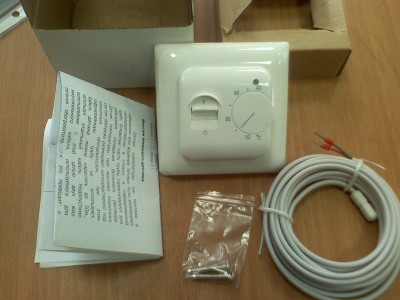

Механический терморегулятор

Плёночный тёплый пол под линолеум - пошаговая инструкция!

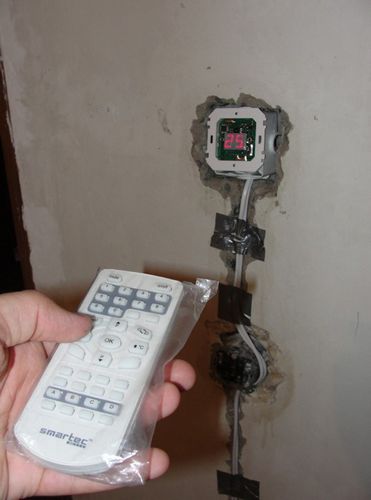

Установка терморегулятора

Видео - Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Плёночный тёплый пол под линолеум - пошаговая инструкция!

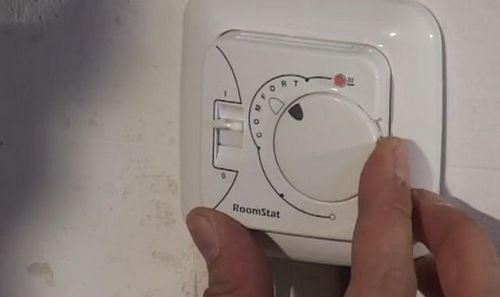

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

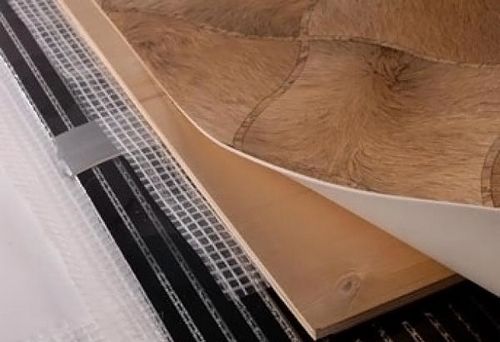

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Плёночный тёплый пол под линолеум - пошаговая инструкция!

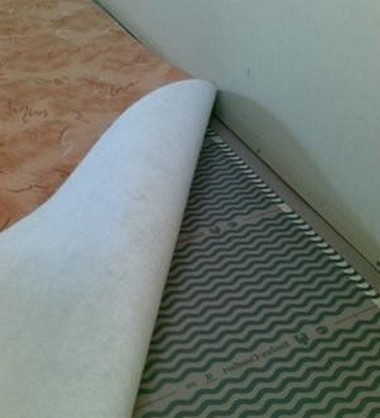

Тёплый пол под линолеумом

  1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
  2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
  3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
  4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
  5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум
