Что такое стропила? Это система скатной крыши, состоящая из наклонных балок, вертикальных стоек и подкосов. Общей геометрической фигурой конструкции, обеспечивающей максимальную устойчивость, является треугольник. По виду эти конструкции делятся на висячие и наслонные. У них есть как преимущества, так и недостатки.

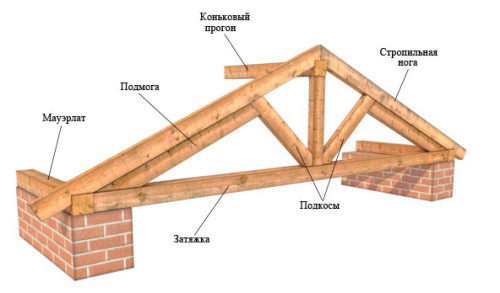

Устройство стропильной системы.

Содержание:

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

Наслонные и висячие

Наслонные стропила.

Элементы стропил опираются на стены здания, а средней частью – на обвязку промежуточного значения, что, естественно, предполагает конструкцию дома со средней стеной, либо ее устраивают из столбов на чердаке.

Подобные стропила позволительно устанавливать в собственных домах, где чердачные помещения не превышают ширины в 6,5 м. А дополнительные опоры позволят ее увеличить. Плюсом такого типа является легкость конструкции.

Висячие стропила.

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

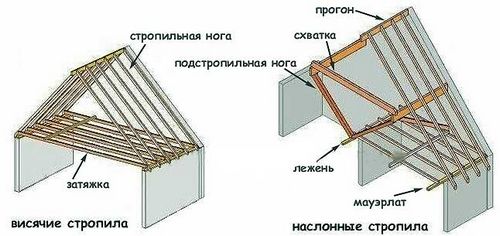

Висячие и наслонные стропила.

Концы стропил опираются на мауэрлат – опорный элемент, сделанный по периметру. В этой роли выступает верхний венец дома, изготовленный из бруса или бревна. Он может выполняться по всему периметру дома или же только под стропила. Если же дом построен из кирпича, то опорный брус должен быть скрыт кирпичной кладкой. Между двумя фактурами выкладывается слой гидроизоляции, которого на сегодняшний день великое множество.

Конструкция висячих стропил должна быть предназначена для легких строений, ибо «ноги», работающие на сжатие, могут “распирать” стены. Стропила в этом случае подвергают обвязке снизу, монтируя металлическую или деревянную затяжную конструкцию. Если обвязка расположена выше основания, она должна быть еще надежнее.

Если предполагается делать пролеты более 8 м, то в конструкцию стропил монтируют стойку с подкосами. В этом и их основное достоинство – способность перекрытия большого расстояния пролетов.

Для того чтобы собрать верхние концы стропильной конструкции, делается коньковый прогон. Он обязателен для устройства любой крыши, которая предполагает скатный вариант.

Определения расчета нагрузки для стропил

Чтобы правильно рассчитать расход материала и безопасность монтажа, а затем и эксплуатации крыши, мастера должны выяснить много разных факторов, предшествующих работе. Главным станет определение временных и постоянных нагрузок на стропильную систему.

К временным относят:

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

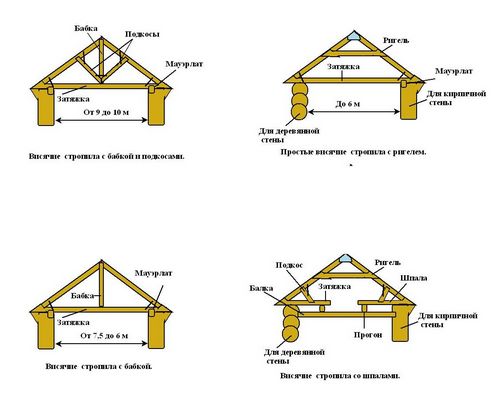

Подвиды висячих и наслонных стропил.

  • ремонт крыши и выхода людей;
  • обслуживание кровли, чистка снега, дымоходов и прочее;
  • погодные условия: осадки, сейсмическая нестабильность, ветер.

К постоянным нагрузкам относят удельный вес дома и конструкцию крыши в целом. Мастера или конструкторы типового проекта дома не забудут учесть климатические условия региона, и, опираясь на них, выберут тип крыши и, соответственно, конструкцию стропил. На это есть специальные таблицы, по которым будет найдена «формула» оптимального решения.

Расчет материала для монтажа стропильной системы

Приблизительное сечение для деревянных элементов остова крыши должно быть подогнано под следующие размеры:

  • мауэрлат – брус от 100*150 мм;
  • ендовы и диагонали – 100*200 мм;
  • стягивающие балки – 50*150 мм;
  • стойки, ригели – от 100*200 мм;
  • доски подшивочные – 25 мм.

Перечень неполный, более охватывающую информацию можно найти в паспортах предполагаемых строений и в зависимости от конструкции крыши по индивидуальному проекту.

Необходимые действия, осуществляемые до монтажа стропильной системы, включают в себя следующее:

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

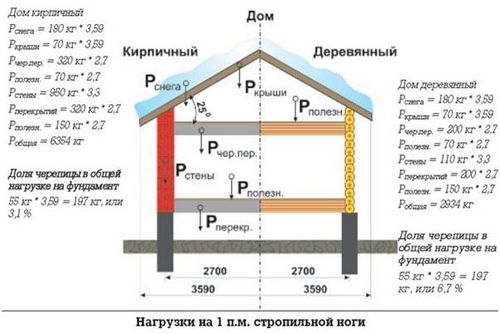

Нагрузка на стропила.

  1. Вся деревянная конструкция обрабатывается средствами химической промышленности от возгорания, плесени, грибка и насекомых.
  2. Части, непосредственно соприкасающиеся с кирпичной кладкой или бетонными блоками, должны подвергнуться осмолению либо иному виду гидроизоляции.
  3. Все крепежные элементы должны быть обработаны антикоррозийными составами либо уже быть такими на стадии покупки.
  4. Во время монтажа стропила, попадающие в дымоход или вентиляцию, должны быть подрезаны на концах. На место этих кусков устанавливают распорки аналогичного сечения.

Необходимые инструменты и материалы

К ним относятся:

  • собственно брус для конструкции;
  • топор;
  • пила электрическая;
  • рубанок;
  • шнур или веревка;
  • анкерные болты;
  • скобы, заточенные с двух сторон;
  • саморезы или гвозди. Нужны будут лишь для того, чтобы прихватывать обвязку. Для капитального крепежа они не годятся.

Монтаж стропил: рекомендации

Обустройство крыши может идти с применением многих технологий, но суть стропильной системы одна – расположить брусья концами по периметру и сделать соответствующую обвязку.

После всех проведенных предосторожностей с деревянными элементами, проверяют основание крыши на предмет защищенности от влаги. Если это нужно, на верхние венцы стелят второй слой рубероида или иного изолятора. Либо мауэрлат обмазывают битумной мастикой и крепят к стенам посредством стальных анкеров.

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

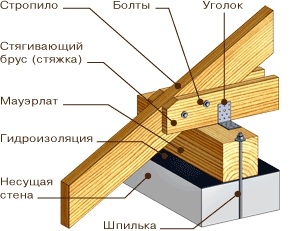

Схема крепления стропил.

Затем выставляют коньковый прогон, который в соответствии с проектом крыши должен делить конструкцию стропильной системы пополам. Впоследствии, когда покрытие крыши финишными материалами будет готово, прогон станет некой меткой для установки конька.

После этого начинается установка стропил с краев, то есть на противоположных концах дома. Делается это для того, чтобы проверить параллельность граней бруса с помощью натяжного шнура. Если этого не произошло, можно говорить о нарушении технологии возведения стен. Запилы на концах бруса делают строго по диагонали, чтобы прилегание к мауэрлату и коньковому брусу было идеальным. Чтобы еще более усилить надежность крепления, можно прибегнуть к помощи металлических пластин или уголков.

Затем, убедившись в том, что крайние ноги удовлетворяют требованию, крепятся средние стропила, и также проверяются на наличие расхождений.

К мауэрлату стропильная система притягивается с помощью скрутки из проволоки сечением 6 мм.

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

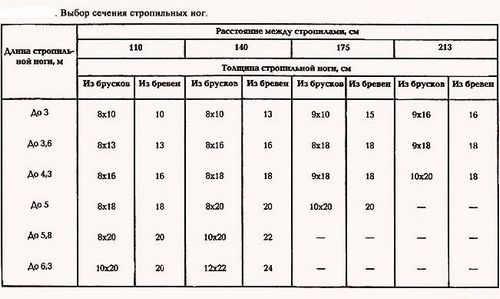

Таблица выбор сечения для стропильных ног.

Делается это достаточно жестко, ибо не допустимы никакие расхождения с мауэрлатом. Прижим осуществляется уголками или пластинами.

Шаг установки стропил определяется длиной деревянных элементов – чем толще и длиннее брус, тем больше шаг. К примеру, для бруса сечением 100*250 мм потребуется расстояние в 2150 мм от соседнего.

Изгибы и сжатия в конструкции неизбежны, поэтому помимо жесткого крепления нужно сделать обвязку. Она ведется такими же материалами, снизу или у конькового прогона. Чем надежнее будет обвязка, тем меньше шансов развалиться крыше. Особенно это будет неприятно, когда дом уже станет жилым. Кстати, крепкая обвязка, выполненная внахлест с креплением из болтов, может служить дополнительным перекрытием для обустройства чердачного помещения.

Стропила своими руками: монтаж, инструменты и материалы, схема (фото и видео)

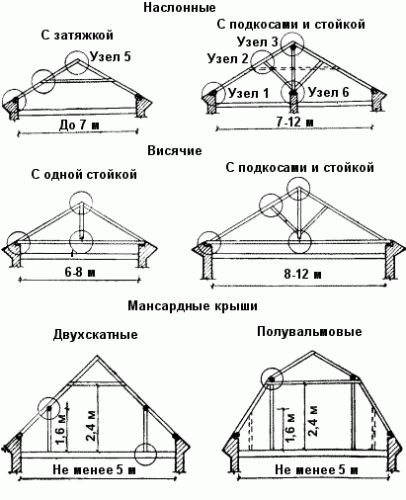

Виды стропильных систем.

Также технология установки стропильной системы включает в себя горизонтальную схватку – набивание бруса строго параллельно мауэрлату. Работает этот элемент при возникновении нагрузок на кровлю – снег, а также при неучтенных факторах проседания фундамента, т. е. аварийный вариант.

Процесс монтажа стропильной системы можно ускорить, если сделать заранее заготовки ферм тут же на крыше. Но такую технологию могут позволить себе лишь мастера, имеющие дело с возведением крыш не в первый раз.

Стропила: подведение итогов

Спешить мастерить систему стропил своими руками не стоит – все должно быть выверено тщательно, ибо крыша – самый важный элемент дома. Нужна большая работа по расчету и формулам относительно самого материала для стропил. Если к этому отнестись халатно, не стоит ждать от собственного дома долговечности.

А уж от переделок в случае неудачного монтажа крыша и вовсе может поехать. И в прямом, и в переносном смысле. Поэтому, если мастер в состоянии сделать простую беседку, это не значит, что возведение стропильной системы будет ему по плечу, но не боги горшки обжигают – пробовать стоит.
