Стропильная система четырехскатной крыши: чертежи, фото, видео, конструкция

Скатные крыши достаточно популярны в частном загородном строительстве, а поэтому у многих большой интерес вызывает стропильная система четырехскатной крыши, которая имеет некоторые конструктивные особенности.

Именно такой тип крыши является предпочтительным вариантом как для загородного коттеджа, так и для беседки, возведенной на прилегающей территории.

Содержание:

• Особенности и виды кровли четырехскатного типа
• Особенности проектирования
• Виды и особенности стропильных систем
• Конструкции стропильных систем
• Некоторые особенности монтажа

Следует отметить, что четырехскатная крыша придает строению достаточно привлекательный внешний вид, а также позволяет получить дополнительное мансардное помещение большой площади.

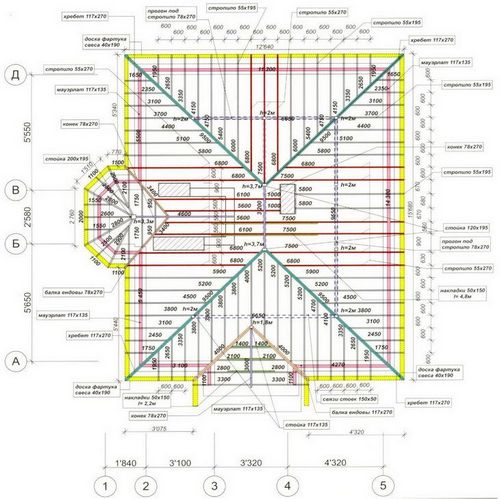

Стропильная система четырехскатной крыши имеет сложное устройство и ее монтаж должен осуществляться только по предварительно проведенному расчету, итогом которого должна стать схема.

Расчет такой крыши, как для дома, так и для беседки можно провести своими руками, если воспользоваться специальной программой, разработанной именно для этих целей.

Ее стропильная система допускает несколько различных вариантов. К четырехскатным крышам относится полувальмовая, а также шатровая, и каждая из них имеет свои определенные особенности и различия.

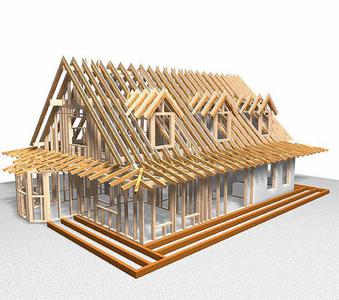

Некоторые виды таких типов стропильных систем, монтаж которых можно произвести своими руками, представлены на фото ниже.

Особенности и виды кровли четырехскатного типа

Устройство и конструкция стропильной системы у кровли четырехскатного типа, прежде всего, зависит от конфигурации.

В настоящее время наиболее распространенными считаются вальмовая, шатровая, а также полувальмовая конструкции стропильной системы, которые могут быть использованы как для частного дома, так и для беседки.

Каждая из них имеет как достоинства, так и недостатки.

В любом случае стропильная система четырехскатной крыши предполагает расчет, который производится в зависимости от выбранного типа.

Достаточно популярен в частном строительстве вальмовый тип стропильной системы. Ее конструкция достаточно устойчива к различным внешним воздействиям и предполагает устройство и монтаж скатов трапецеидального типа.

Как правило, ее монтаж осуществляется при помощи нескольких отдельных стропил, которые идут от двух верхних точек. Такой тип стропильной системы может быть использован и для возведения беседки.

Варианты вальмовой кровли можно увидеть на фото, размещенном ниже.

Также достаточно часто встречается полувальмовая крыша, конструкция которой отдаленно напоминает двухскатную.

Преимуществом этого типа стропильной системы считается возможность обустроить вертикальное окно в районе верхней мансарды.

Ее устройство предполагает отсутствие острого выступа, что позволяет отлично выдерживать достаточно сильные ветровые нагрузки.

Кроме этого, в некоторых случаях полувальмовая стропильная система дает возможность обустроить полноценное остекление верхнего пространства.

К четырехскатным относится и шатровая крыша, однако для ее обустройства необходимо, чтобы у стен строения конструкция была выполнена в форме квадрата.

Устройство данного типа крыши подразумевает за счет определенной конструкции скатов образование треугольника с равными сторонами. Очень часто шатровая крыша устанавливается на беседки.

Любой из видов данного типа стропильной системы подразумевает точный расчет, исходя из которого и осуществляется монтаж своими руками.

Особенности проектирования

Четырехскатная кровля вне зависимости от ее типа в обязательном порядке имеет каркас, конструкция которого предполагает наличие достаточно большого количества самых разных элементов.

Каждый из них имеет определенное назначение и должен соответствовать своим функциональным требованиям.

Для того чтобы такая кровля выдержала все возможные нагрузки в процессе своей эксплуатации, необходимо точно рассчитать возможности каждого ее составляющего элемента.

Такой расчет представляет собой достаточно сложные вычисления, которые не всегда можно произвести своими руками.

Лучше всего доверить расчет четырехскатной крыши квалифицированным специалистам, которые имеют профессиональную подготовку.

Расчет можно произвести и самостоятельно, однако для этого придется воспользоваться специальной программой.

Легче всего такой расчет произвести для беседки, так как ее конструкция имеет более простую форму и предполагает использования меньше количества элементов.

Производя расчет каркаса крыши, важно не допустить критических ошибок, так как это может привести к серьезным последствиям при ее последующей эксплуатации.

В том случае, если будут допущены ошибки, то их исправление может привести к серьезным денежным вложениям и удорожанию всего строительства.

В первую очередь, производя расчет каркаса кровли, важно определиться с углом наклона ее скатов. Расчеты показывают, что чем выше будет угол наклона, тем больше потребуется строительных материалов.

Также, производя расчет крыши, следует обязательно учитывать и тот факт, что чем ниже угол ее наклона, тем более мощной должна быть конструкция самого каркаса.

Видео:

Правильно произведенный расчет позволит сделать стропильную систему более качественной и мощной.

Полувальмовая, вальмовая или шатровая крыша четырехскатного типа представлены на фото, размещенных выше.

Виды и особенности стропильных систем

Устройство любого типа каркаса кровли четырехскатного типа может различаться не только эркером, но и наличием тех или иных составных элементов.

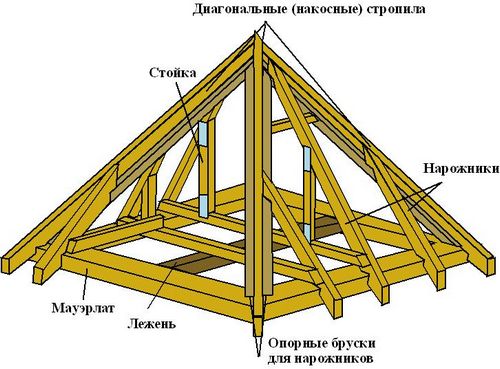

Так, ее монтаж подразумевает обустройство мауэрлата, прогона, а также опорной доски. Кроме этого, в состав каркаса кровли должны входить затяжки, нарошники, и непосредственно, сами стропила.

Установка четырехскатной кровли требует обустройства обрешетки, а также некоторых других обязательных элементов.

Немного проще каркас кровли у беседки и связанно это, прежде всего, с ее конструктивными особенностями. Монтаж четырехскатной крыши представлен на видео, размещенном ниже.

В любом случае, для того чтобы произвести монтаж каркаса кровли дома или беседки, необходимо разработать план стропильной системы и сделать это следует максимально точно.

Как полувальмовая, так и какая-либо другая четырехскатная кровля состоит непосредственно из каркаса и самой стропильной системы, на которую впоследствии будет опираться кровельный пирог.

Важным моментом при обустройстве такого типа кровли своими руками является равномерное распределение предполагаемой нагрузки по всей поверхности ее конструкции и далее на стены и непосредственно на фундамент строения.

Добиться этого позволяет не только правильное проектирование каркаса кровли, но и его монтаж. Для этого могут быть использованы стропильные системы самых разных типов.

Их выбор главным образом зависит от размеров строящегося дома.Кроме этого, учитывается наличие внутренних стен несущего типа или дополнительных опор.

В любом случае монтаж кровли может быть осуществлен с использованием висячих или наслонных стропил, о чем подробно рассказано на видео, размещенном ниже.

Видео:

Конструкции стропильных систем

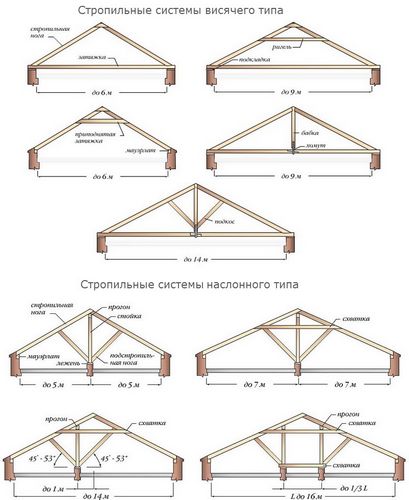

Достаточно часто используют стропильные системы висячего типа. Данный вид конструкции предполагает обустройство двух независимых опор, которые не подразумевают какой-либо промежуточной поддержки.

Такие системы стропил работают, как на изгиб, так и на сжатие. Также висячий тип конструкции стропильной системы создает горизонтальное усилие, которое соответственно передается и на все несущие стены.

Снизить данный вид нагрузки можно за счет использования специальных затяжек, которые представляют собой перемычки, выполненные из дерева или металла, соединяющие между собой все деревянные ноги.

При возведении мансардной или чердачной кровли такие затяжки устанавливаются в основании ног. Если такая затяжка крепится выше основания стропил, то ее основная функция только закрепляющая.

Следует отметить, что чем выше устанавливается такая затяжка, тем более прочными должны быть все составляющие элементы стропильной конструкции.

В тех постройках, в которых предусмотрена несущая средняя стена, или дополнительно установлены специальные опоры, как правило, обустраивается система стропил, которая предусматривает обустройство наслонных стропил.

Такие наслонные стропила своими нижними частями опираются непосредственно на мауэрлат, который должен быть уложен по всей поверхности наружных стен дома. Кроме этого, у такой стропильной системы средняя часть дополнительно укрепляется в средней части дома.

Конструкция системы стропил наслонного типа работает на изгиб и имеет меньший вес, чем висячие стропила, а значит, для ее устройства используется меньшее количество строительных материалов.

Кроме этого, стропильная система, которая выполнена с использованием наслонных стропил, имеет более высокую прочность, а соответственно и жесткость.

Некоторые особенности монтажа

Любая четырехскатная крыша, даже если устройство разрабатывается для беседки, предполагает наличие сложной конструкции, притом что они могут быть оборудованы эркером различной формы.

В основании таких типов крыш лежит треугольник, что и обуславливает их высокую жесткость и устойчивость.

Основными элементами такой кровли, которые на себе несут главную нагрузку, являются стропильные ноги, проектированию и монтажу которых следует уделить особое внимание.

Производя монтаж такой кровли своими руками, рекомендуется с максимальной точностью соблюдать правила и технологию строительства.

Кроме этого, следует использовать только качественные строительные материалы, обладающие необходимой прочностью и надежностью.

При возведении кровли четырехскатного типа следует особое внимание уделять всем угловым ее элементам, которые испытывают максимальное количество нагрузок.

При необходимости выполнить сростки некоторых элементов каркаса, их следует дополнительно усиливать соответствующими стойками и подкосами, дающими возможность снизить общую нагрузку.

Вообще четырехскатная кровля представляет собой сложный в конструктивном плане элемент дома, который должен быть выполнен в соответствии со всеми требованиями.
